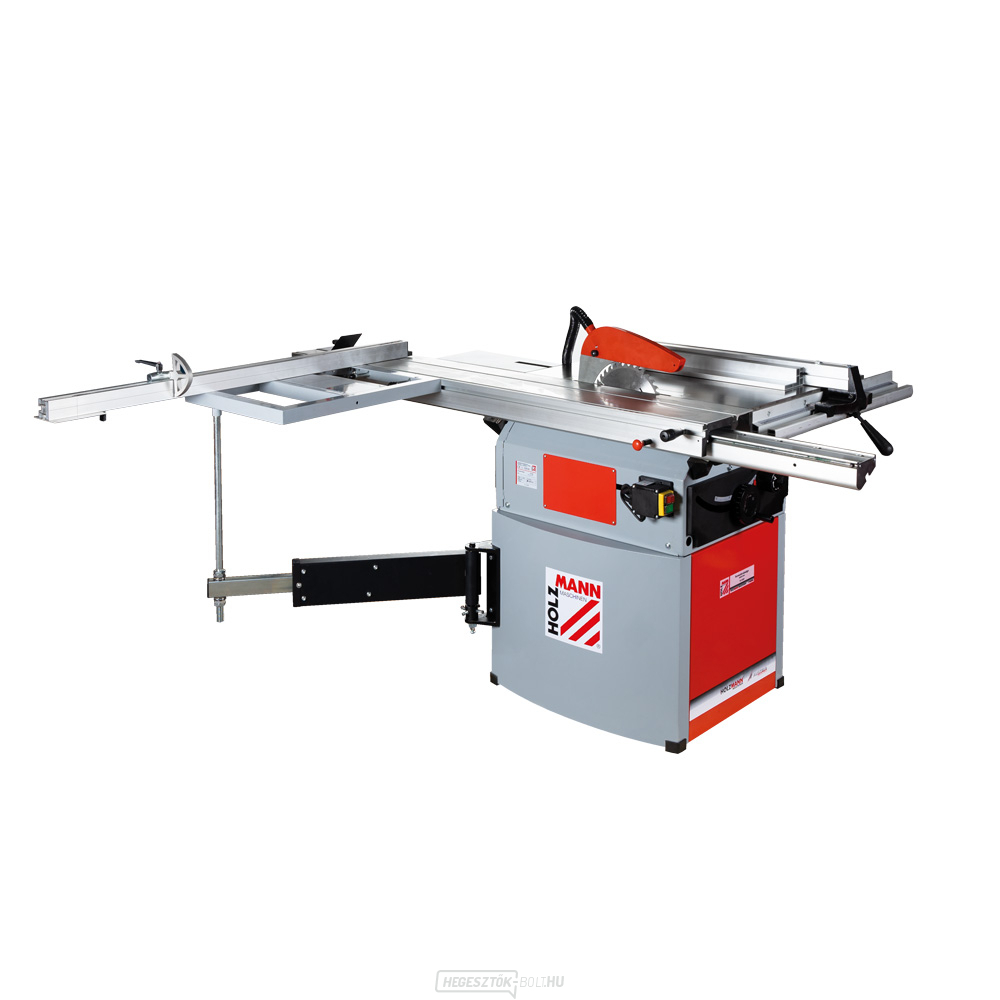

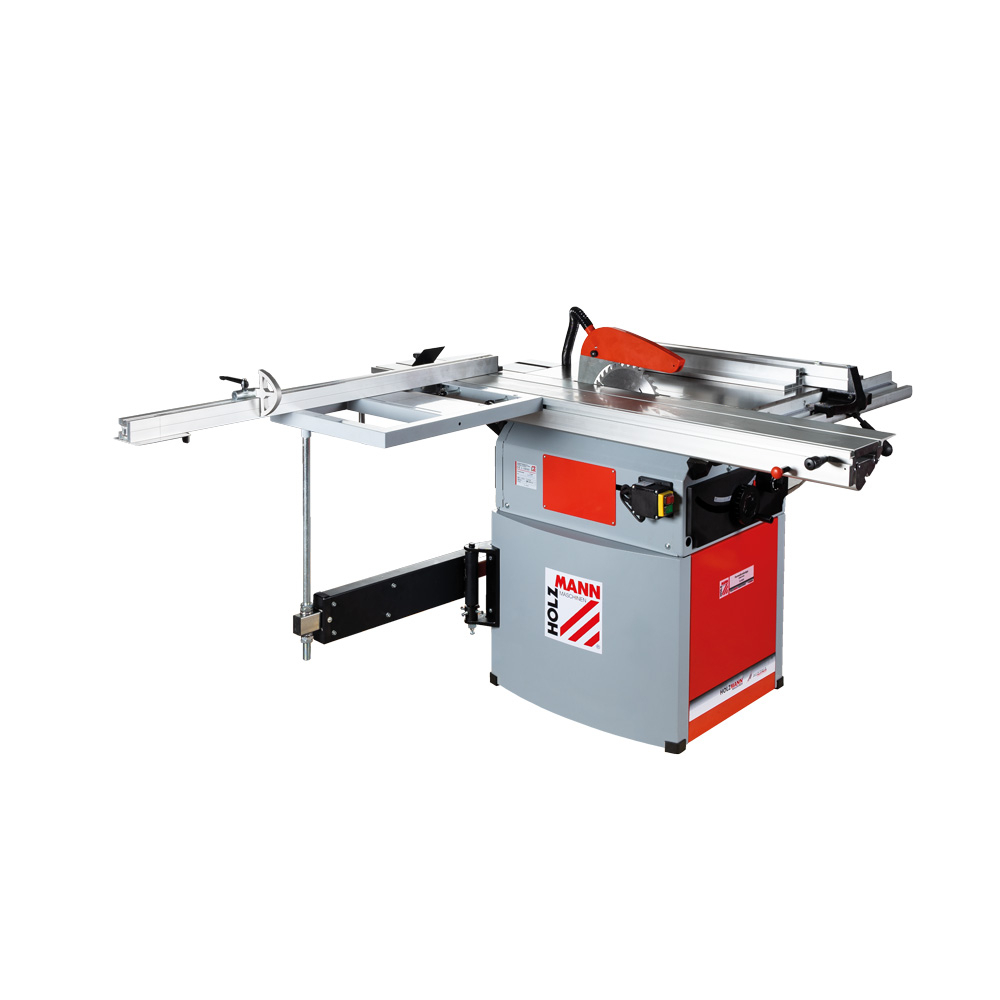

A Holzmann TS250F 400 V asztali formázófűrész a bevált, öntöttvas asztallal rendelkező kompakt formázófűrész háromfázisú változata. A modell faanyagok és lemezanyagok pontos keresztirányú, hosszirányú és szögletes vágására szolgál; valódi előnye abban rejlik, hogy a munkadarabot meghatározott pályán vezeti, és a kezelő a beállításokat kisebb eltérésekkel tudja megismételni, mint a hagyományos asztali fűrészek esetében. A változatot egyértelműen a TS250F 400V megjelölés, a TS250F_400V kód és a 400 V / 50 Hz-es tápfeszültség határozza meg.
A formázó fűrész kiválasztásakor nem elég csak a felvett teljesítményt figyelembe venni. Fontos a szán hossza, a vágási szélesség a vonalzó mellett, a vágási magasság, a támasztófelület mérete és a gép teljes kinyújtásakor szükséges helyigény. Ennél a modellnél a formázó rész mérete 1 650 × 250 mm, a vágási kapacitás hossza 1 250 mm, az ütközőnél a szélesség 640 mm, a fő vágótárcsa mérete pedig 254 × 30 mm. Ezeket az adatokat összehasonlítottuk a pontos modell gyártási dokumentációjával; az esetleges eltéréseket a régebbi adatokhoz képest egy külön ellenőrző listában tüntettük fel.
A gép akkor nyújtja a legjobb eredményeket, ha megfelelően van beállítva, a szán párhuzamosan halad a tárcsa síkjával, és az ütközőket a szerelés után próba vágással kalibrálták. A megrendelés előtt célszerű ellenőrizni az átjárási útvonalat, az elektromos csatlakozást és a elszívó teljesítményét. A gép méretei: 2 180–3 225 × 2 930 × 1 150 mm.
Miért érdemes éppen a TS250F 400V-os modellt választani
?- A 400 V-os tápellátás stabil műhelyi telepítéshez alkalmas. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- Az 1 650 mm-es haladási tartomány elegendő tartalékot biztosít a szokásos lemezalkatrészekhez. A gyakorlatban ez segít fenntartani a zavartalan munkafolyamatot, és csökkenti az élek utólagos igazításának szükségességét.
- A készlet tartalmaz támasztó- és ütközőelemeket az ismételt munkavégzéshez. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- Áttekinthető, ellenőrzött paraméterek. A táblázat a pontos modell gyártói forrásain alapul, és nem tesz különbséget a 230 V-os és a 400 V-os változatok között.
Pontos méretre vágás, hosszanti vágások és a lemez megmunkálása

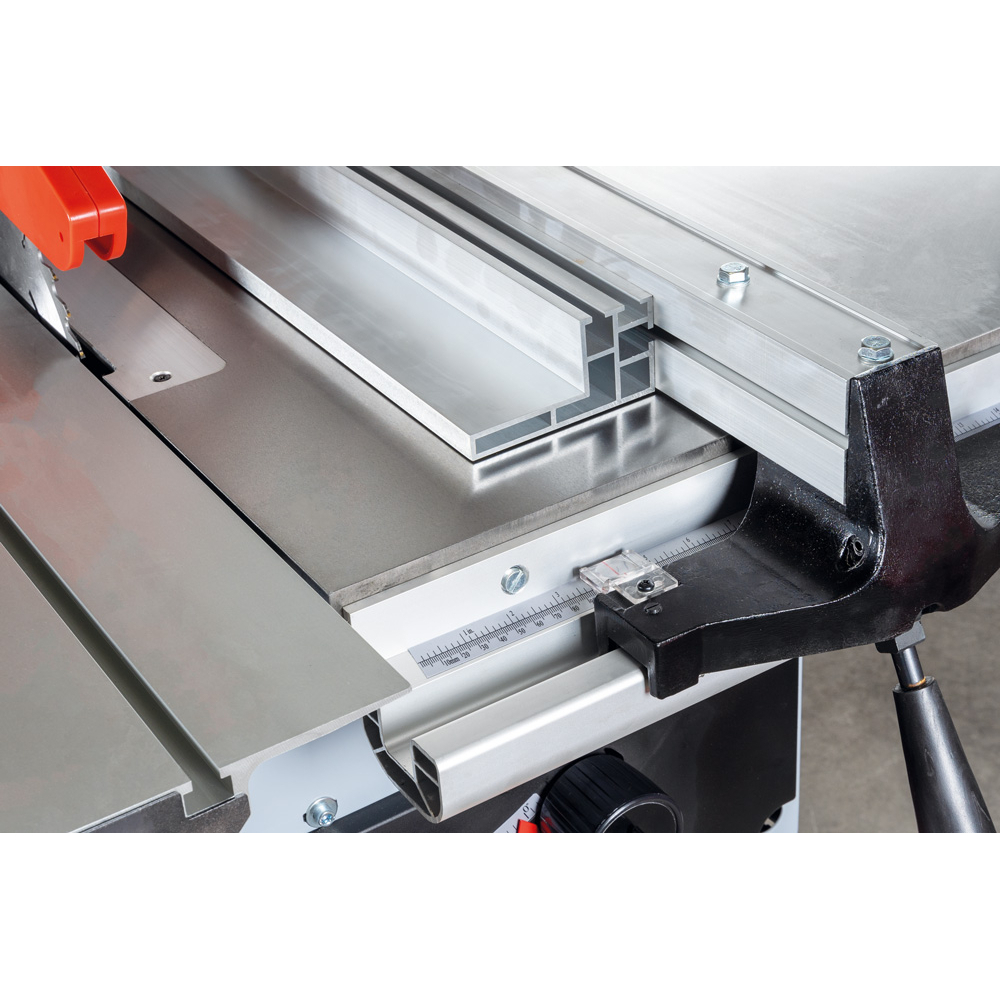

A méretre vágó kocsi vezeti az anyagot keresztvágás és élek simítása során, míg a hosszanti ütköző ismételt szalagok és téglalapok megmunkálásához szolgál. Nagy méretű lemezek esetén elengedhetetlen a súly elosztása a főasztalra és a kinyúlásra, a tárcsára ne gyakoroljon oldalirányú nyomást, és a vágás előtt tisztítsa meg az anyagot a fém alkatrészektől. A 90°-os szögnél 80 mm-es, 45°-os szögnél 50 mm-es kapacitás határozza meg, hogy milyen vastag alkatrészt lehet megmunkálni merőleges és ferde beállítás esetén.
A fő vágótárcsa 4 000 min⁻¹ fordulatszámmal működik. A fogak számának és geometriájának az anyagnak kell megfelelnie: más vágótárcsa alkalmas a tömör fa gyors hosszanti vágására, más pedig a laminált vagy furnérozott lemezek esztétikai vágására. Ennél a változatnál nincs külön elővágás, ezért a tiszta, látható él kialakításához különösen fontos az éles, finomfogú tárcsa, a megfelelő kiugrási magasság és a sima előtolás.
Stabilitás, beállítás és elszívás
A munkapad mérete 800 × 350 mm, munkamagassága 900 mm. Az összeszerelés után ellenőrizni kell az asztalok síkosságát, a szán játékát, a keresztirányú ütköző merőlegességét és a hosszanti vonalzó párhuzamosságát. Ismétlődő alkatrészek esetén javasoljuk, hogy végezzen próba vágást, mérje meg az átlós távolságokat, és csak ezután állítsa be az ütközőskálát. Ez a rövid beállítás fontosabb, mint pusztán a szállításkori jelzőállásra hagyatkozni.

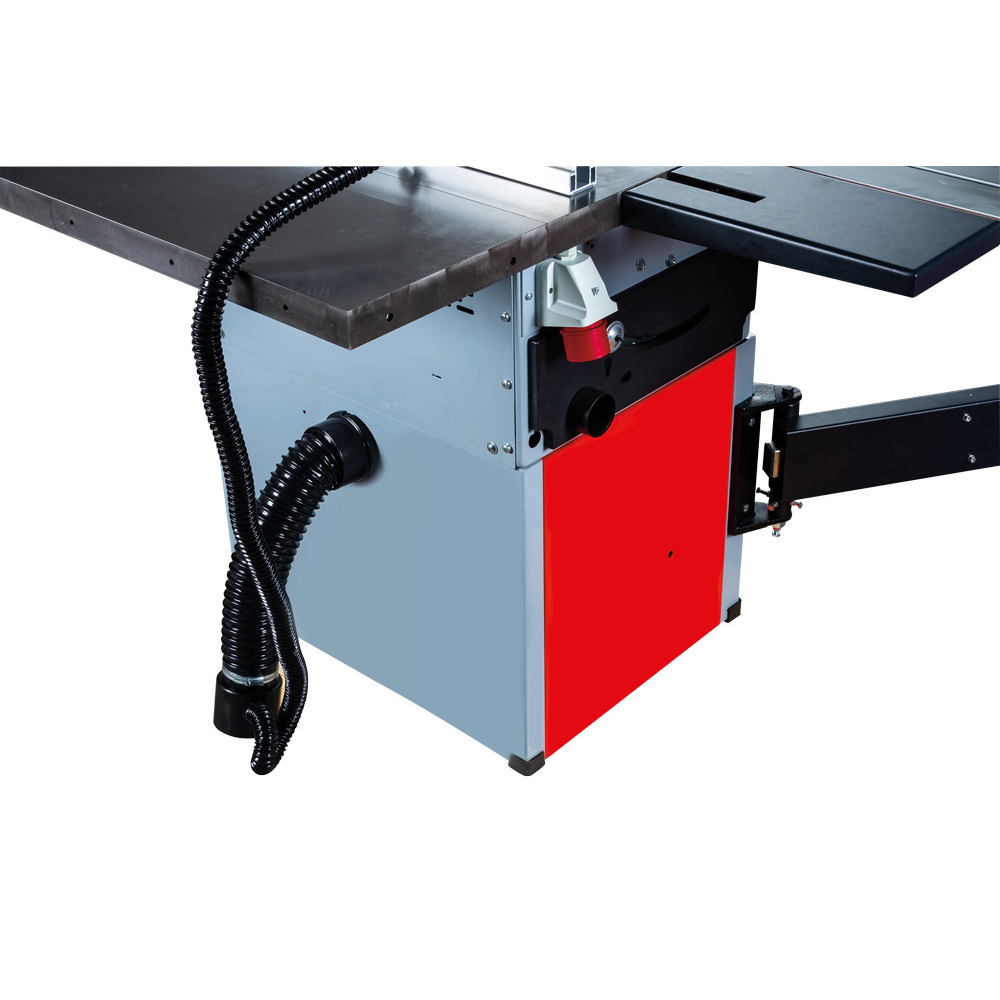

A elszívás 100 mm-es, a burkolat 30 mm-es. A megfelelő áramlás javítja a vágás láthatóságát, csökkenti a fűrészpor mennyiségét a mechanizmusban, és hozzájárul a szán stabilabb működéséhez. A tömlőnek a lehető legrövidebbnek kell lennie, felesleges éles hajlítások nélkül, és a nyak átmérőjének megfelelő keresztmetszettel. A szívórendszer nem helyettesíti a védőburkolatot, a szétnyitó éket, sem az egyéni védőeszközöket.
A szállítmány tartalma
A standard készlet tartalmaz egy 254 × 30 × 3 mm-es, 36 fogú tárcsát, csúszóasztalt, kinyúló kart, asztalhosszabbítót, kereszt- és hosszirányú ütközőt, valamint egy rögzítőtalpat. Az átvétel és a szerelés előtt javasoljuk, hogy hasonlítsa össze a szállítólevelet a gyártó aktuális kínálatával, mivel a tartozékok a gyártási sorozattól vagy a kereskedelmi csomagolástól függően változhatnak. A fogyóeszközöket mindig az átmérő, a befogónyílás, a megengedett maximális fordulatszám és a forgásirány alapján válassza ki.
Műszaki adatok
| Tápfeszültség | 400 V / 50 Hz |
|---|---|
| Motor teljesítmény | S1 2 100 W; S6 2 900 W |
| Fő fűrészlap | 254 × 30 mm |
| A fő fűrészlap fordulatszáma | 4 000 min⁻¹ |
| Elővágás | külön elővágás nélkül |
| Max. 90°-os vágás | 80 mm |
| Max. bevágás 45°-nál | 50 mm |
| Formázó kocsi / futófelület | 1 650 × 250 mm |
| Vágási kapacitás / vonalzó | 1 250 mm hossz; 640 mm szélesség az ütközőnél |
| Munkapad | 800 × 350 mm |
| Munkamagasság | 900 mm |
| Elszívás | 100 mm; burkolat 30 mm |
| Nettó tömeg | 192 kg |
| Bruttó tömeg | 233 kg |
| A gép méretei (H × Sz × M) | 2 180–3 225 × 2 930 × 1 150 mm |
| Csomagolási méretek (H × Sz × M) | 970 × 760 × 1 035 mm |
| EAN | 9120039901121 |
Kinek
ajánlott
a fűrész
A Holzmann TS250F 400V asztali formázó fűrész azoknak a felhasználóknak ajánlott, akik ismerik a tipikus munkadarabjaik méreteit, és pontosabb vezetést igényelnek, mint amit egy alapvető asztali fűrész nyújt. Vásárlás előtt hasonlítsa össze a leghosszabb vágást a szán hosszával, a legszélesebb hosszanti vágást a vonalzó hatótávolságával, valamint az anyag magasságát a kívánt szögben történő vágási mélységgel. Vegye figyelembe a gép előtti, mögötti és a kar oldalán lévő kezelői teret is; a gép testének katalógusban szereplő alaprajza nem azonos a biztonságos munkaterülettel.
Munka közben viseljen szem- és hallásvédőt, használjon megfelelő elszívót és tolókarral ellátott szánokat. A munkadarabot egyenletesen, erőltetés nélkül vezesse, tartsa a kezét a vágási pályától távol, és a tárcsa cseréje vagy a beállítás előtt válassza le a gépet az áramellátásról. Háromfázisú változatok esetén a bekötés után egy szakembernek ellenőriznie kell a forgásirány helyességét.
További méret- és teljesítményváltozatokat a formázó fűrészek kategóriájában talál. Megtekintheti a Holzmann márka egyéb gépeit is. A gyakorlati kiválasztási szempontokat, az alap- és professzionális gépek közötti különbségeket, valamint a műhelyterületre vonatkozó ajánlásokat a „Hogyan válasszunk formázó fűrészt?” című tanácsadó cikk foglalja össze.
Gyakran feltett kérdések
A TS250F 400V alkalmas laminált anyagok vágására?
Igen, ha megfelelő éles vágótárcsát, pontosan beállított vezetést és egyenletes előtolást használ. Mivel a modell nem rendelkezik külön elővágóval, nagyobb figyelmet kell fordítani a finomfogú vágótárcsa kiválasztására és a beállítás minőségére.
Mennyi helyre van szükség a gép körül?
Ne csak a 2 180–3 225 × 2 930 × 1 150 mm-es méretekkel számoljon, hanem a szán, a kar és a leghosszabb megmunkálandó munkadarab teljes mozgásával is. A biztonságos átjáró nem zavarhatja az anyag pályáját.
Milyen elszívót válasszunk?
A gép kivezetése 100 mm, a burkolaté 30 mm. A elszívónak megfelelő áramlási sebességgel és alacsony nyomással kell rendelkeznie; a teljesítményt csökkentik a hosszú tömlők, a kis átmérőjű átmenetek és az eltömődött szűrő.
Be kell állítani a fűrészt a szállítás után?
Igen. Az állítás után ellenőrizze az asztalok síkosságát, a kocsi párhuzamosságát, az ütköző merőlegességét, a szétnyitó éket, és próba vágással ellenőrizze a méreteket és a szöget is. A szállítás utáni beállítás a formázó fűrész üzembe helyezésének szokásos része.
