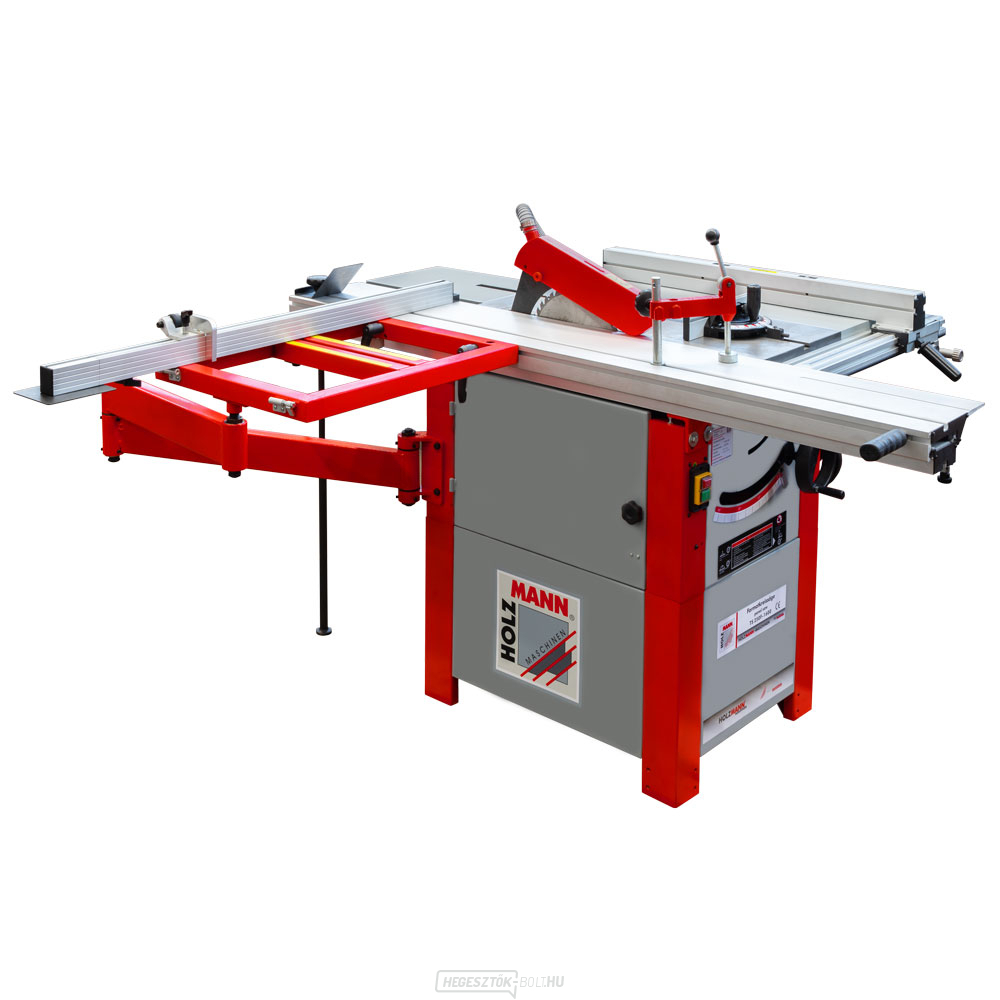

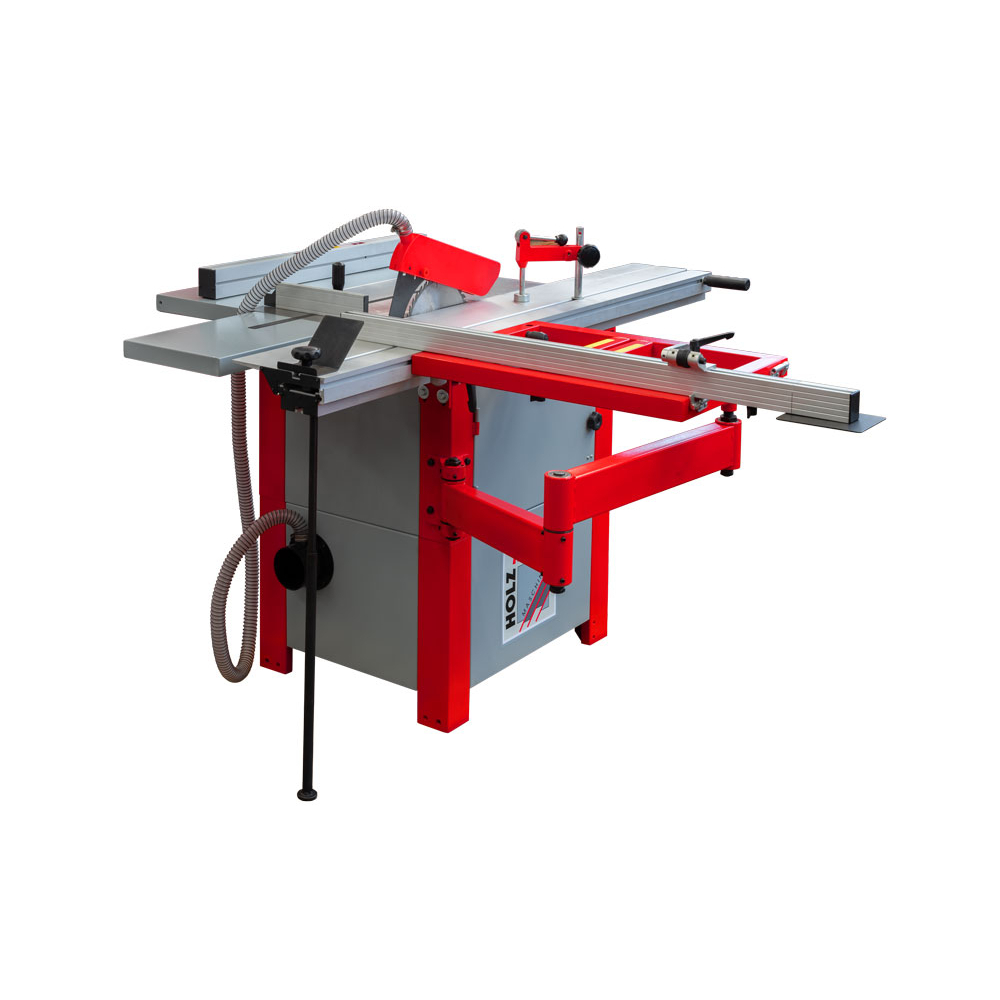

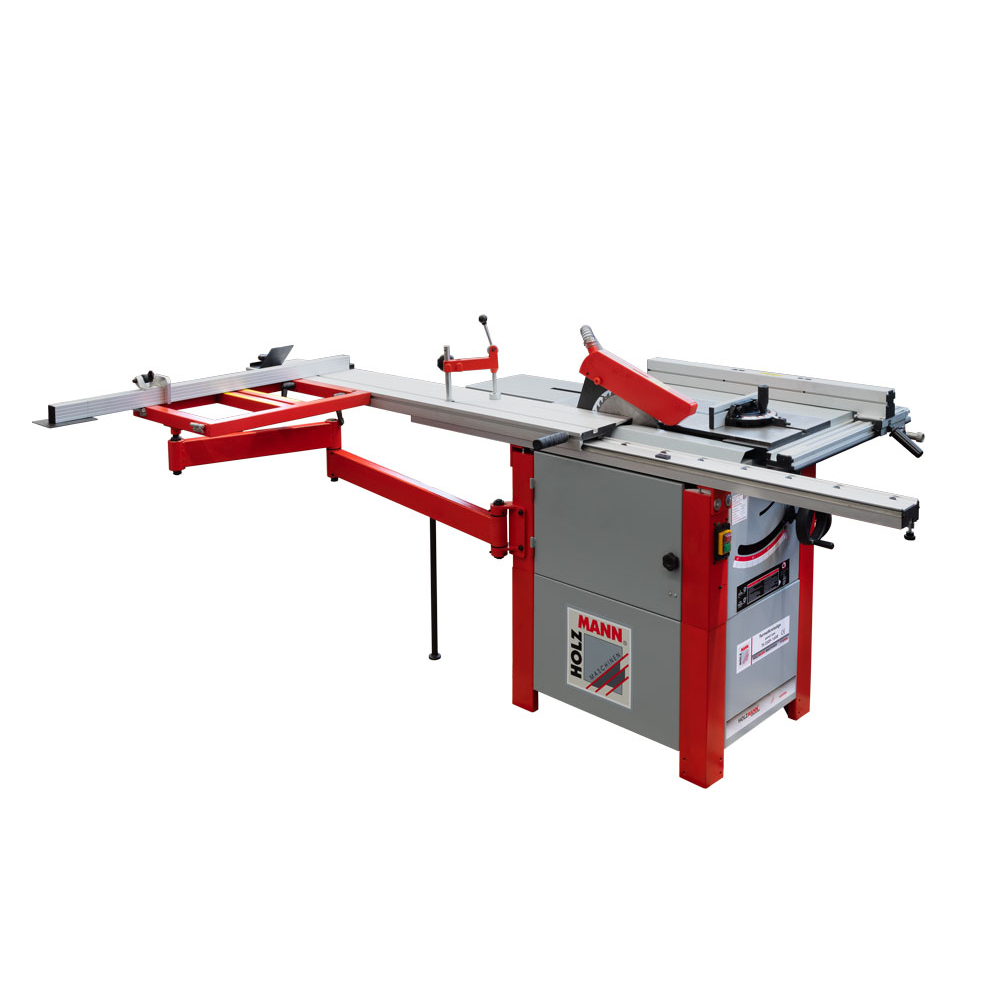

A Holzmann TS250F1600 400 V asztali méretre vágó fűrész egy helytakarékos méretre vágó fűrész, 1 600 mm-es csúszkával és háromfázisú motorral. A modell faanyagok és lemezanyagok pontos keresztirányú, hosszirányú és szögletes vágására szolgál; valódi előnye abban rejlik, hogy a munkadarabot egy előre meghatározott pályán vezeti, és a kezelő a beállításokat kisebb eltérésekkel tudja megismételni, mint a hagyományos asztali fűrészek esetében. A változatot egyértelműen a TS250F1600 400V jelölés, a TS250F1600_400V kód és a 400 V / 50 Hz-es tápfeszültség határozza meg.
A formázó fűrész kiválasztásakor nem elég csak a felvett teljesítményt figyelembe venni. Fontos a szán hossza, a vágóvezetőnél a vágási szélesség, a vágási magasság, a támasztófelület mérete, valamint a gép teljes kihúzásakor szükséges hely. Ennél a modellnél a formázó rész mérete 1 600 × 238 mm, a vágási kapacitás hossza 1 400 mm, szélessége 590 mm, a fő vágótárcsa mérete pedig 250 × 30 mm. Ezeket az adatokat összehasonlítottuk a pontos modell gyártási dokumentációjával; a régebbi adatok esetleges eltéréseit egy külön ellenőrző listában tüntettük fel.
A gép akkor nyújtja a legjobb eredményeket, ha megfelelően van beállítva, a szán a tárcsa síkjával párhuzamosan halad, és az ütközőket a szerelés után próba vágással kalibrálták. A megrendelés előtt célszerű ellenőrizni az áthaladási útvonalat, az elektromos csatlakozást és a elszívó teljesítményét. A csomag méretei: 790 × 690 × 620 mm.
Miért érdemes pont a TS250F1600 400V modellt választani
?- A futóhossz és az alaprajz aránya kisebb üzemek igényeinek felel meg. A gyakorlatban ez segít fenntartani a zökkenőmentes munkamenetet és csökkenti az élek utólagos igazításának szükségességét.
- A maximális 80 mm-es vágási mélység alkalmas a szokásos, masszív alkatrészek megmunkálására. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.

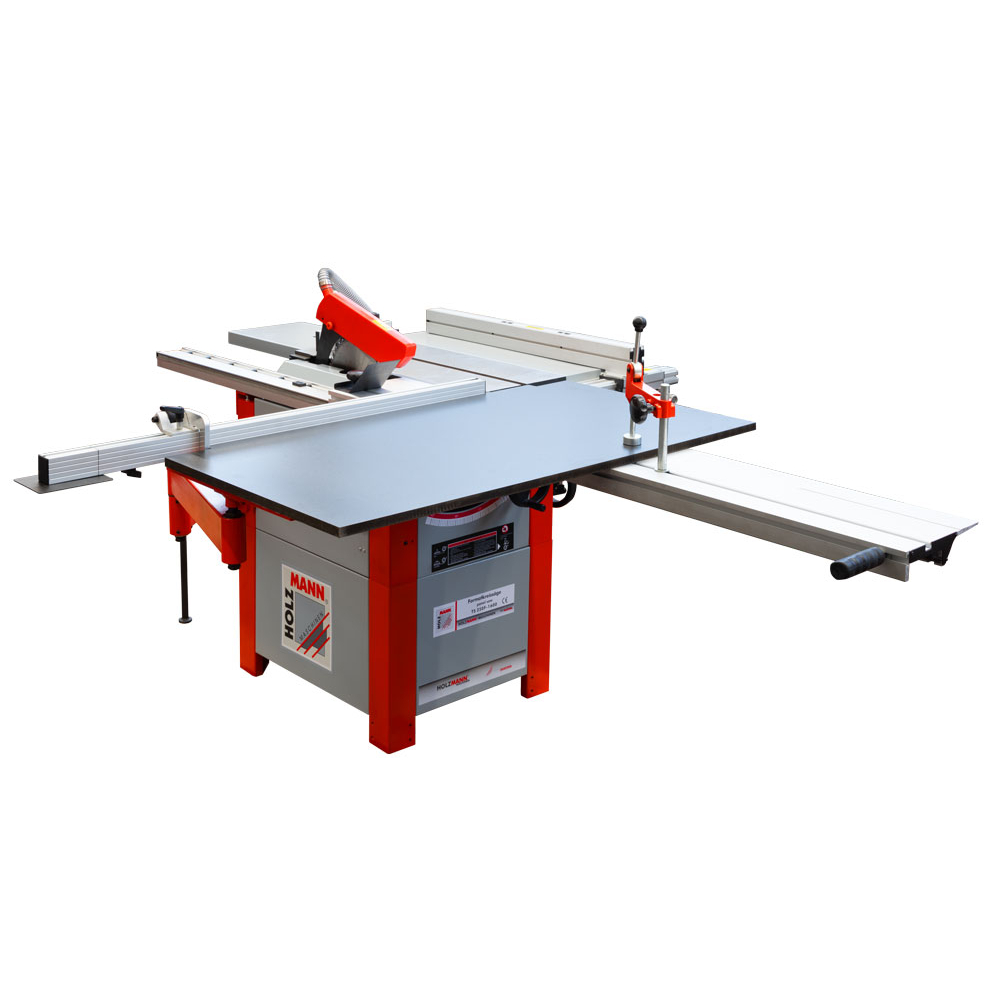

- Az asztal kiszélesítése és meghosszabbítása támaszt nyújt a lemezanyagoknak. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- Áttekinthető, ellenőrzött paraméterek. A táblázat a pontos modell gyártói forrásain alapul, és nem tesz különbséget a 230 V-os és a 400 V-os változatok között.
Pontos méretre vágás, hosszanti vágások és lemezmegmunkálás

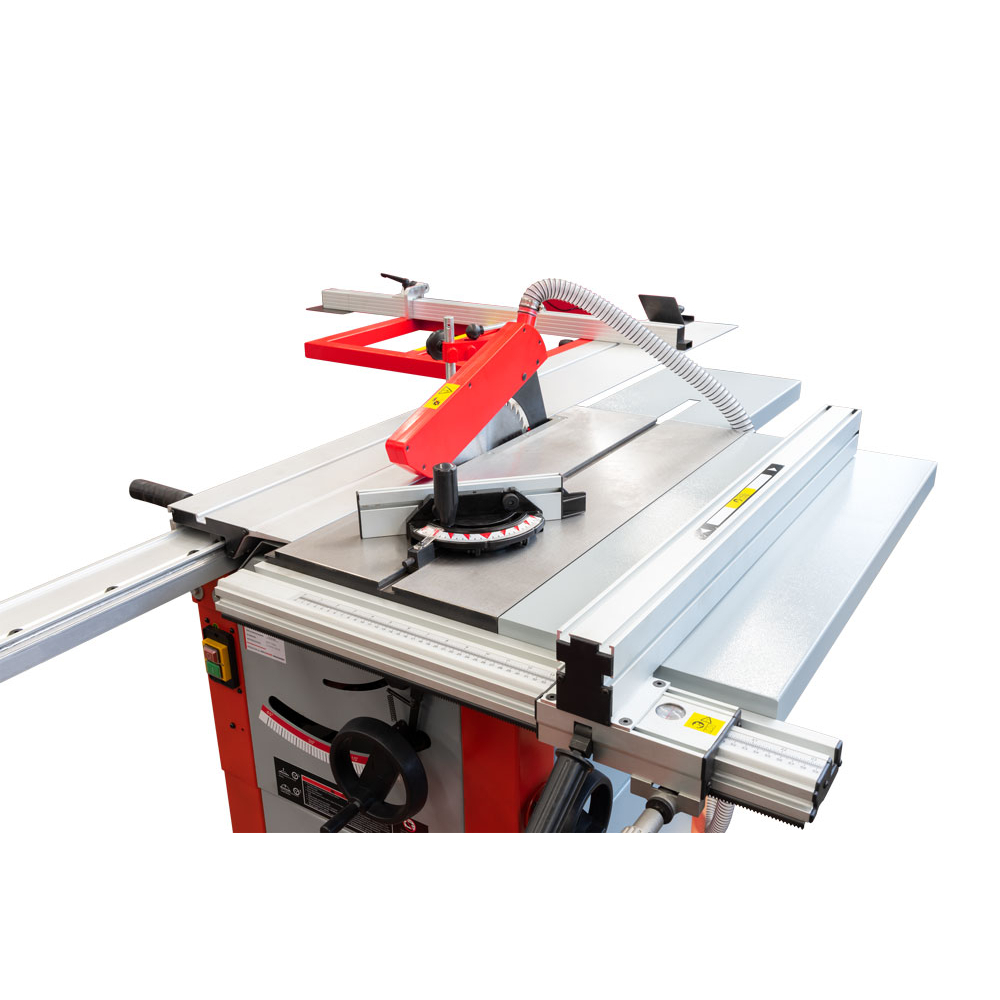

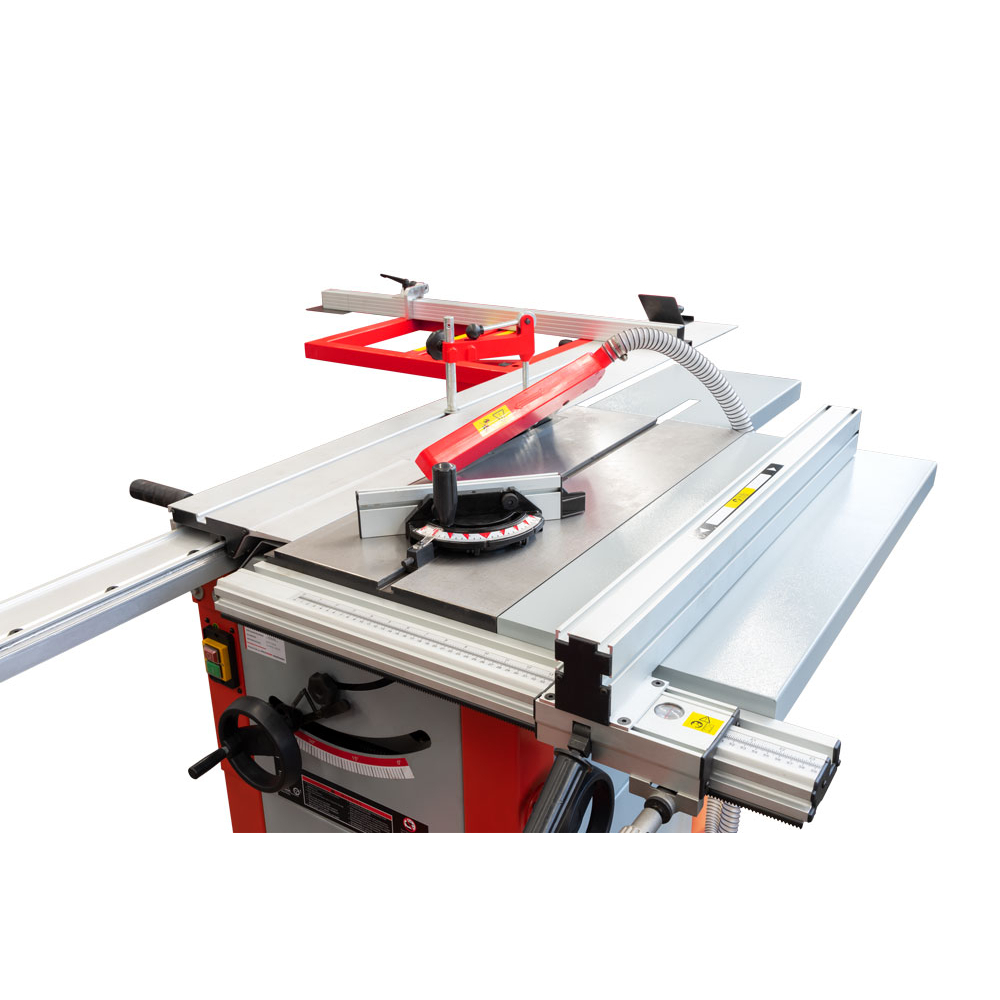

A méretre vágó kocsi vezeti az anyagot keresztvágás és szegélyezés során, míg a hosszanti ütköző ismétlődő szalagok és téglalapok vágásához szolgál. Nagy méretű lemezek esetén elengedhetetlen a súly elosztása a főasztalra és a kinyúlóra, a tárcsára gyakorolt oldalirányú nyomás elkerülése, valamint az anyag fémalkatrészektől való megtisztítása a vágás előtt. A 90°-os szögnél 80 mm-es, 45°-os szögnél 60 mm-es kapacitás határozza meg, hogy milyen vastag munkadarabot lehet megmunkálni merőleges és ferde beállítás esetén.
A fő vágótárcsa 3 600 min⁻¹ fordulatszámon működik. A fogak számának és geometriájának az anyagnak megfelelően kell lennie: egy vágótárcsa a tömör fa gyors hosszanti vágásához alkalmas, egy másik pedig a laminált vagy furnérlemez látható vágásához. Ennél a változatnál nincs külön elővágás, ezért a tiszta, látható él kialakításához különösen fontos az éles, finomfogú tárcsa, a megfelelő kiemelési magasság és a sima előtolás.
Stabilitás, beállítás és elszívás
A munkaasztal mérete 760 × 350 mm, munkamagassága 865 mm. Az összeszerelés után ellenőrizni kell az asztalok síkosságát, a kocsi holtjátékát, a keresztirányú ütköző merőlegességét és a hosszanti vonalzó párhuzamosságát. Ismétlődő alkatrészek esetén javasoljuk, hogy végezzen próba vágást, mérje meg az átlós távolságokat, és csak ezután állítsa be az ütközőskálát. Ez a rövid beállítás fontosabb, mint pusztán a szállításkori jelzőállásra támaszkodni.
A porelszívás 100 mm-es kialakítású. A megfelelő áramlás javítja a vágás láthatóságát, csökkenti a forgács mennyiségét a mechanizmusban, és hozzájárul a szán stabilabb működéséhez. A tömlőnek a lehető legrövidebbnek kell lennie, felesleges éles hajlítások nélkül, és a nyak átmérőjének megfelelő keresztmetszettel. A elszívás nem helyettesíti a védőburkolatot, a kinyitó éket és az egyéni védőeszközöket.
A szállítmány tartalma
A standard készlet tartalmaz egy 250 mm-es vágókorongot, egy karos asztalt, asztal-szélesítőt és -hosszabbítót, valamint hosszirányú, szögletes és teleszkópos ütközőt. Az átvétel és a szerelés előtt javasoljuk, hogy hasonlítsa össze a szállítólevelet a gyártó aktuális kínálatával, mivel a tartozékok a gyártási sorozattól vagy a kereskedelmi csomagolástól függően változhatnak. A fogyóeszközöket mindig az átmérő, a befogónyílás, a maximálisan megengedett fordulatszám és a forgásirány alapján válassza ki.
Műszaki adatok
| Tápfeszültség | 400 V / 50 Hz |
|---|---|
| Motor teljesítmény | S1 2 200 W; S6 3 100 W |
| Fő fűrészlap | 250 × 30 mm |
| A fő fűrészlap fordulatszáma | 3 600 min⁻¹ |
| Elővágás | külön elővágás nélkül |
| Max. 90°-os vágás | 80 mm |
| Max. bevágás 45° | 60 mm |
| Formázó kocsi / futókeret | 1 600 × 238 mm |
| Vágási kapacitás / vonalzó | 1 400 mm hossz; 590 mm szélesség |
| Munkapad | 760 × 350 mm |
| Munkamagasság | 865 mm |
| Elszívás | 100 mm |
| Nettó tömeg | 150 kg |
| Bruttó tömeg | 176 kg |
| Csomagolási méretek (H × Sz × M) | 790 × 690 × 620 mm |
| EAN | 9120058371905 |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
Kinek ajánlott a fűrész
A Holzmann TS250F1600 400V asztali formázó fűrész azoknak a felhasználóknak ajánlott, akik ismerik a tipikus alkatrészeik méreteit, és pontosabb vezetést igényelnek, mint amit egy alapvető asztali fűrész nyújt. Vásárlás előtt hasonlítsa össze a leghosszabb vágást a csúszka hosszával, a legszélesebb hosszanti vágást a vonalzó hatótávolságával, valamint az anyag magasságát a kívánt szögben történő vágással. Vegye figyelembe a gép előtti, mögötti és a kinyúló rész oldalán lévő kezelői teret is; a gép testének katalógusban szereplő alaprajza nem azonos a biztonságos munkaterülettel.
Munka közben viseljen szem- és hallásvédőt, használjon megfelelő elszívót és tolóeszközöket. A munkadarabot egyenletesen, erőltetés nélkül vezesse, kezeit tartsa távol a vágási vonaltól, és a tárcsa cseréje vagy a beállítás előtt válassza le a gépet az áramellátásról. Háromfázisú változatok esetén a bekötés után egy szakembernek ellenőriznie kell a forgásirány helyességét.
További méret- és teljesítményváltozatokat a formázó fűrészek kategóriájában talál. Megtekintheti a Holzmann márka egyéb gépeit is. A gyakorlati kiválasztási szempontokat, az alap- és professzionális gépek közötti különbségeket, valamint a műhely helyigényére vonatkozó ajánlásokat a „Hogyan válasszuk ki a formázó fűrészt?” című tanácsadó cikk foglalja össze.
Gyakran feltett kérdések
A TS250F1600 400V alkalmas laminált anyagok vágására?
Igen, ha megfelelő éles vágótárcsát, pontosan beállított vezetést és egyenletes előtolást alkalmaz. Mivel a modell nem rendelkezik külön elővágóval, nagyobb figyelmet kell fordítani a finomfogú vágótárcsa kiválasztására és a beállítás minőségére.
Mennyi helyre van szükség a gép körül?
Ne csak a csomag méreteivel (790 × 690 × 620 mm) számoljon, hanem a kocsi, a kar és a leghosszabb megmunkálandó munkadarab teljes mozgásterével is. A biztonságos átjárónak nem szabad belenyúlnia az anyag pályájába.
Milyen elszívót válasszunk?
A gép kivezetőnyílása 100 mm. A porelszívónak megfelelő áramlási sebességgel és alnyomással kell rendelkeznie; a teljesítményt csökkentik a hosszú tömlők, a kis átmérőjű csatlakozók és az eltömődött szűrő.
Be kell állítani a fűrészt a szállítás után?
Igen. A felállítás után ellenőrizze az asztalok síkosságát, a kocsi párhuzamosságát, az ütköző merőlegességét, a szétnyitó éket, és próba vágással ellenőrizze a méreteket és a szöget is. A szállítás utáni beállítás a formázó fűrész üzembe helyezésének szokásos része.
