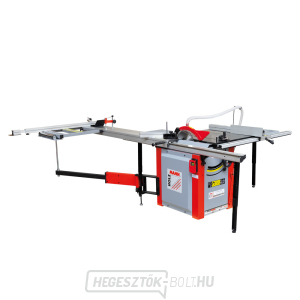

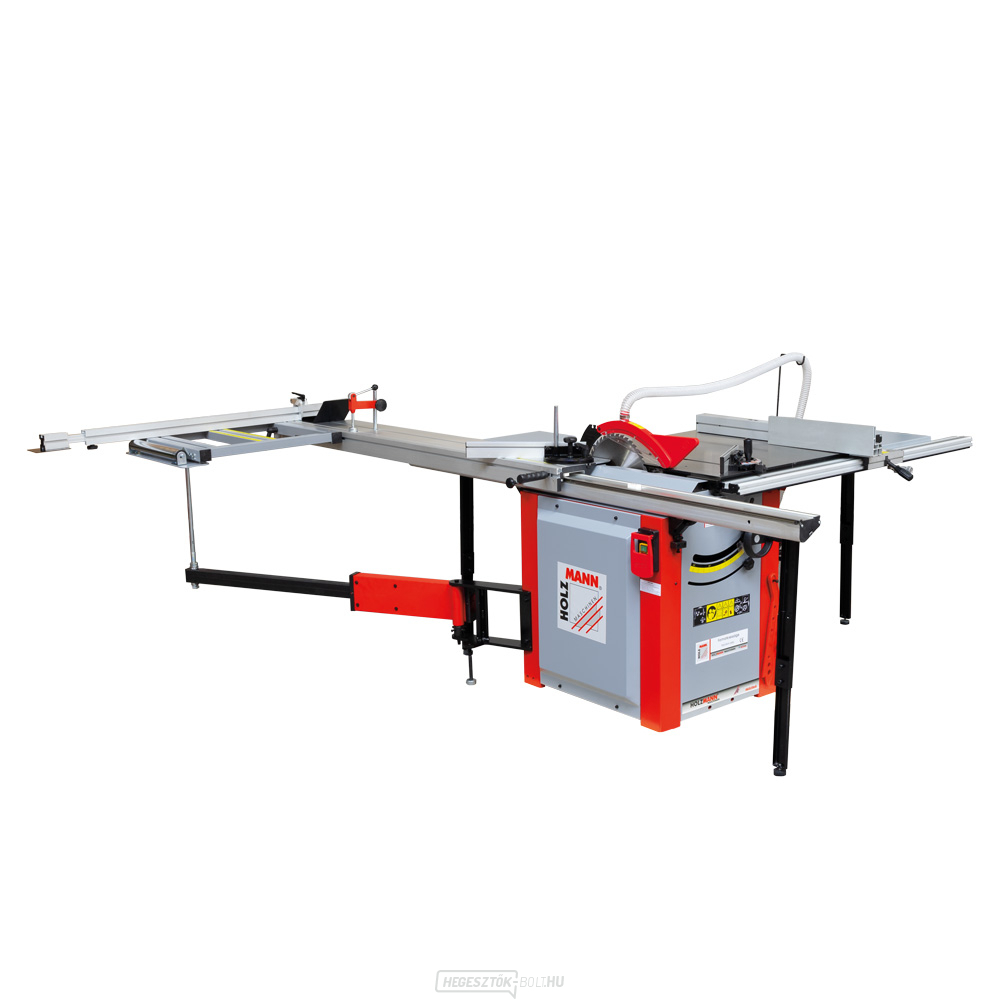

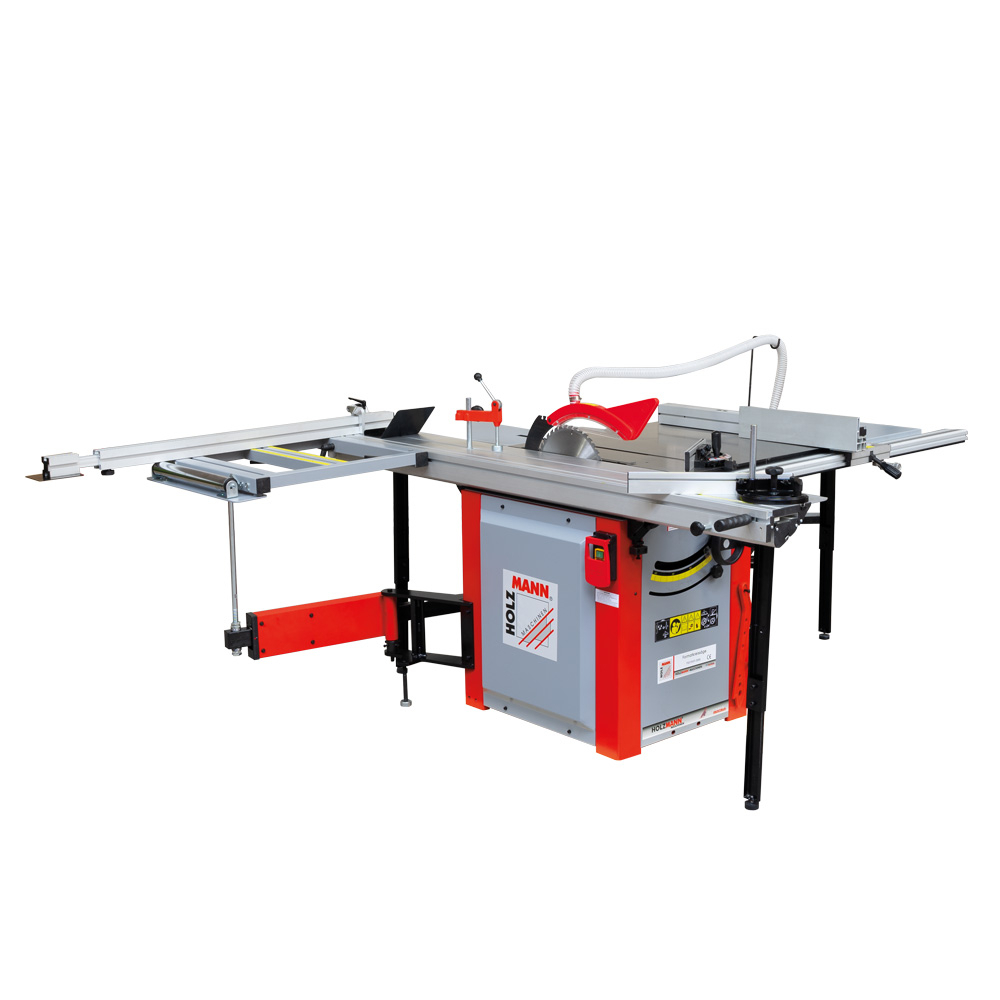

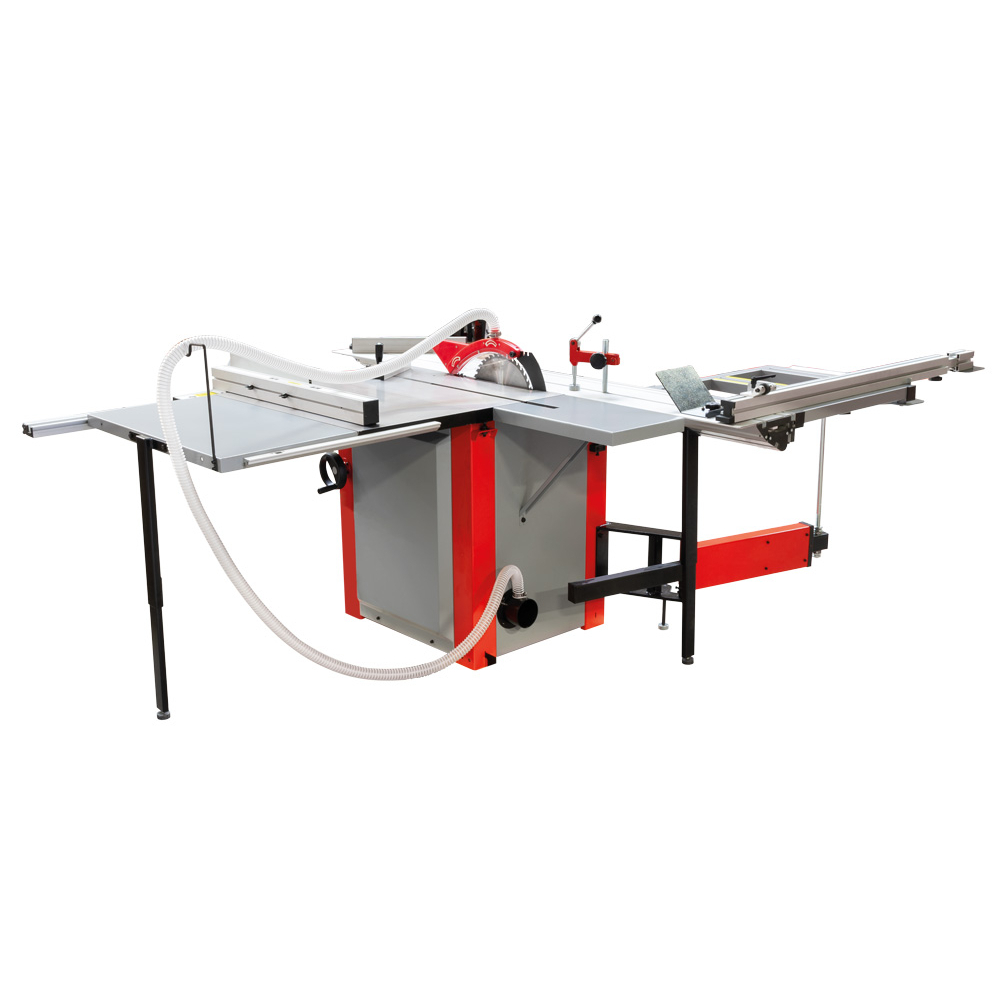

A Holzmann TS315VF2000 400 V formázó fűrész egy háromfázisú, elővágóval ellátott formázó fűrész, két méteres szánnal és széles hosszirányú vágási tartománnyal. A modell faanyagok és lemezanyagok pontos keresztirányú, hosszirányú és szögletes vágására szolgál; valódi előnye abban rejlik, hogy a munkadarabot meghatározott pályán vezeti, és a kezelő a beállításokat kisebb eltérésekkel tudja megismételni, mint a hagyományos asztali fűrészek esetében. A változatot egyértelműen a TS315VF2000 400V jelölés, a TS315VF2000_400V kód és a 400 V / 50 Hz-es tápfeszültség határozza meg.
A formázó fűrész kiválasztásakor nem elég csak a teljesítményt figyelembe venni. Fontos a szán hossza, a vágóvezetőnél mért vágási szélesség, a vágási magasság, a támasztófelület mérete, valamint az a hely, amelyre a gépnek teljes kihúzáskor szüksége van. Ennél a modellnél a formázó rész mérete 2 000 × 270 mm, a vágási kapacitás hossza 1 900 mm, szélessége 1 250 mm, a fő vágótárcsa mérete pedig 315 × 30 mm. Ezeket az adatokat összehasonlítottuk a pontos modell gyártási dokumentációjával; a régebbi adatok esetleges eltéréseit egy külön ellenőrző lap tartalmazza.
A gép akkor nyújtja a legjobb eredményeket, ha megfelelően van beállítva, a szán a tárcsa síkjával párhuzamosan halad, és az ütközőket a szerelés után próbakivágással kalibrálták. A megrendelés előtt célszerű ellenőrizni az átjárási útvonalat, az elektromos csatlakozást és a elszívó teljesítményét. A csomag méretei: 910 × 741 × 1 047 mm.
Miért érdemes éppen a TS315VF2000 400V modellt választani
?- A külön elővágás segít megóvni a dekoratív felületeket. A gyakorlatban ez elősegíti a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- A merev szerkezet elősegíti az ütközők ismétlődő beállítását. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- A 400 V-os változat alkalmas a szokásos asztalosmunkák elvégzésére. A gyakorlatban ez segít fenntartani a zökkenőmentes munkamenetet és csökkenti az élek utólagos igazításának szükségességét.
- Áttekinthetően ellenőrzött paraméterek. A táblázat a pontos modell gyártói forrásain alapul, és nem tesz különbséget a 230 V-os és a 400 V-os változatok között.
Pontos méretre vágás, hosszanti vágások és a lemez megmunkálása

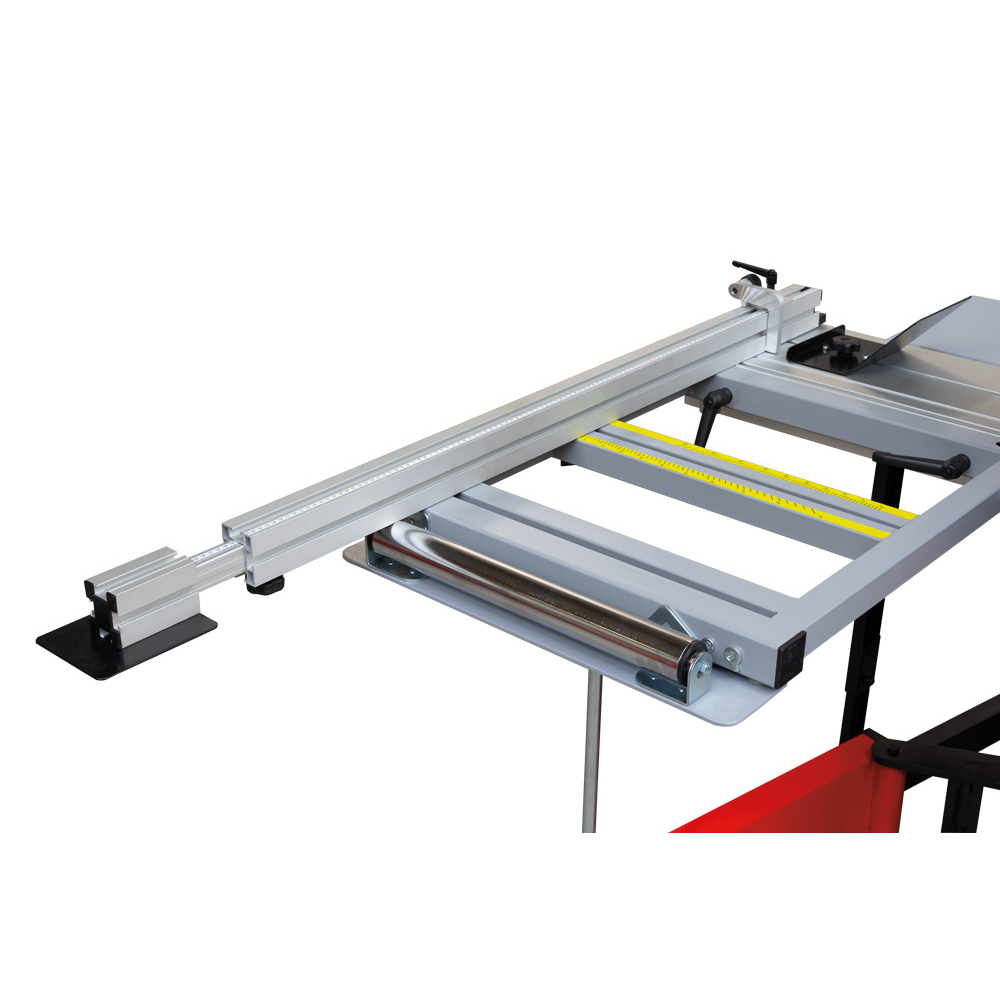

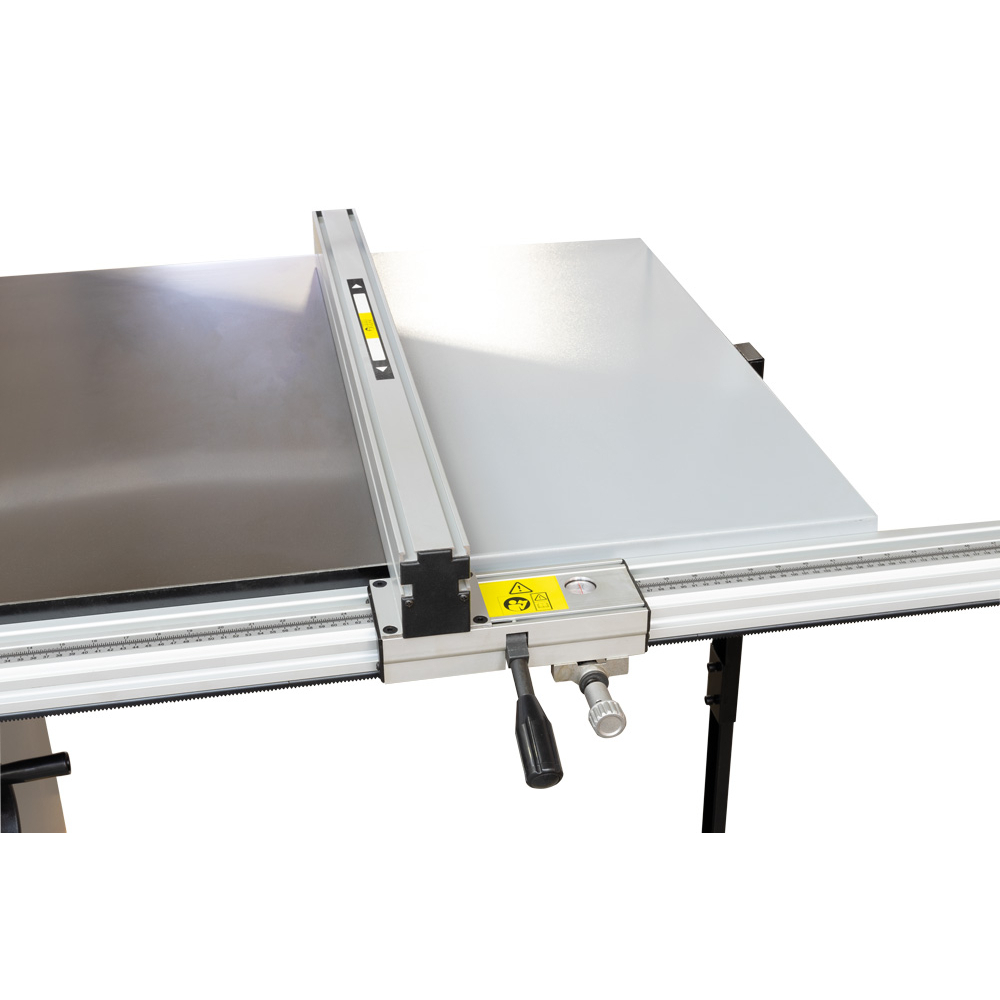

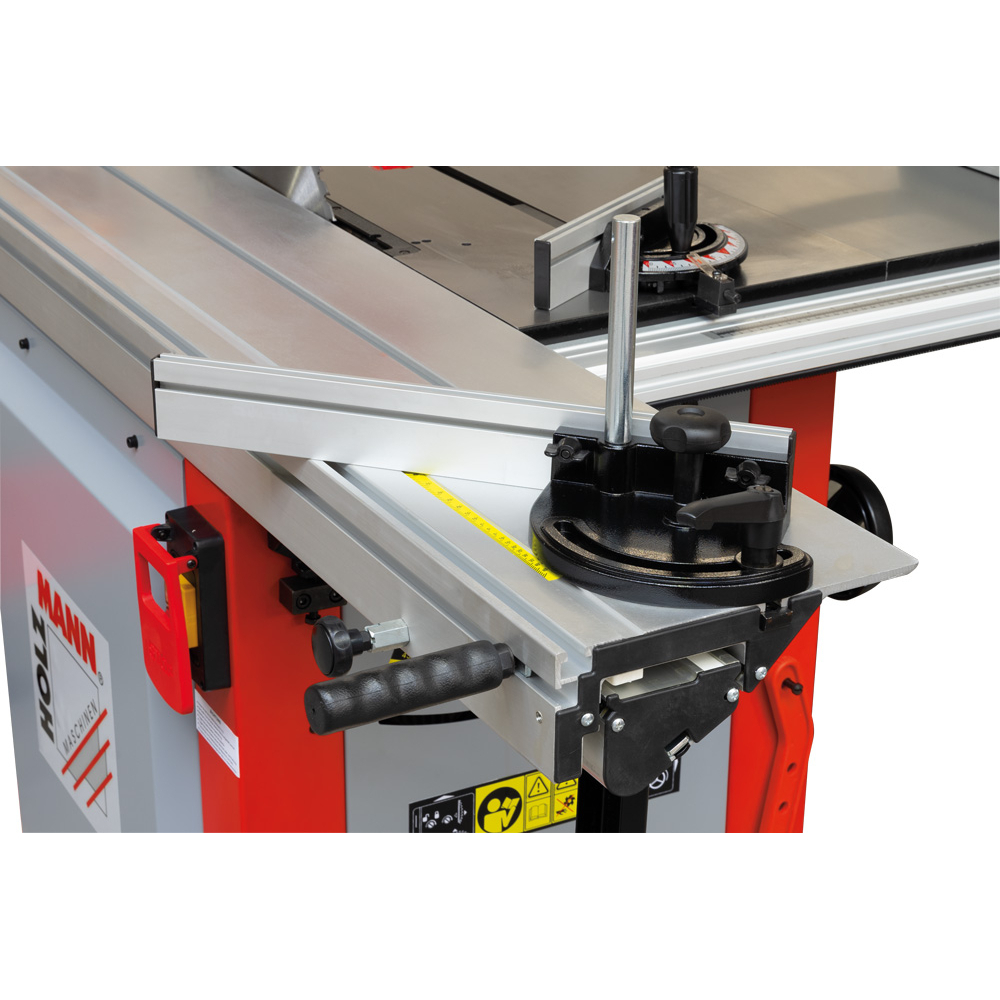

A méretre vágó kocsi vezeti az anyagot keresztvágás és élek simítása során, míg a hosszanti ütköző ismétlődő szalagok és téglalapok megmunkálásához szolgál. Nagy méretű lemezek esetén elengedhetetlen a súly elosztása a főasztal és a kinyúló kar között, hogy ne keletkezzen oldalirányú nyomás a tárcsán, és a vágás előtt meg kell tisztítani az anyagot a fém alkatrészektől. A 90°-os szögnél 100 mm-es, 45°-os szögnél pedig 80 mm-es kapacitás határozza meg, hogy milyen vastag alkatrészeket lehet feldolgozni merőleges és ferde beállítás esetén.

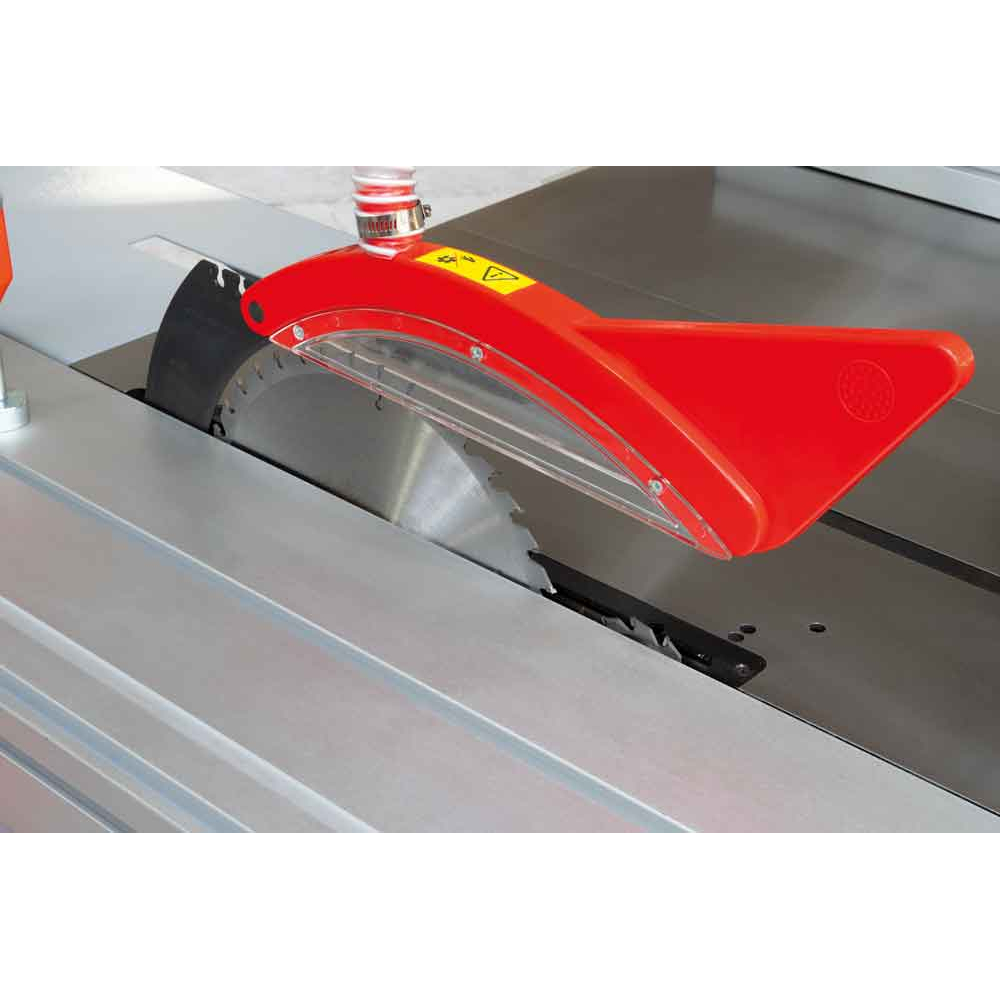

A fő vágótárcsa 4 000 min⁻¹ fordulatszámon működik. A fogak számának és geometriájának az anyagnak kell megfelelnie: más vágótárcsa alkalmas a tömör fa gyors hosszanti vágására, más pedig a laminált vagy furnérlemez esztétikai vágására. Az elővágó egység (90 mm; 5 800 min⁻¹) először megsérti az alsó díszítőréteget, majd a fő tárcsa kisebb kitépődésveszéllyel fejezi be a vágást.
Stabilitás, beállítás és elszívás
A munkaasztal mérete 800 × 820 mm, munkamagassága 870 mm. Az összeszerelés után ellenőrizni kell az asztalok síkosságát, a kocsi holtjátékát, a keresztirányú ütköző merőlegességét és a hosszirányú vonalzó párhuzamosságát. Ismétlődő alkatrészek esetén javasoljuk, hogy végezzen próba vágást, mérje meg az átlós távolságokat, és csak ezután állítsa be az ütközőskálát. Ez a rövid beállítás fontosabb, mint pusztán a szállítás során beállított jelzőállásra támaszkodni.

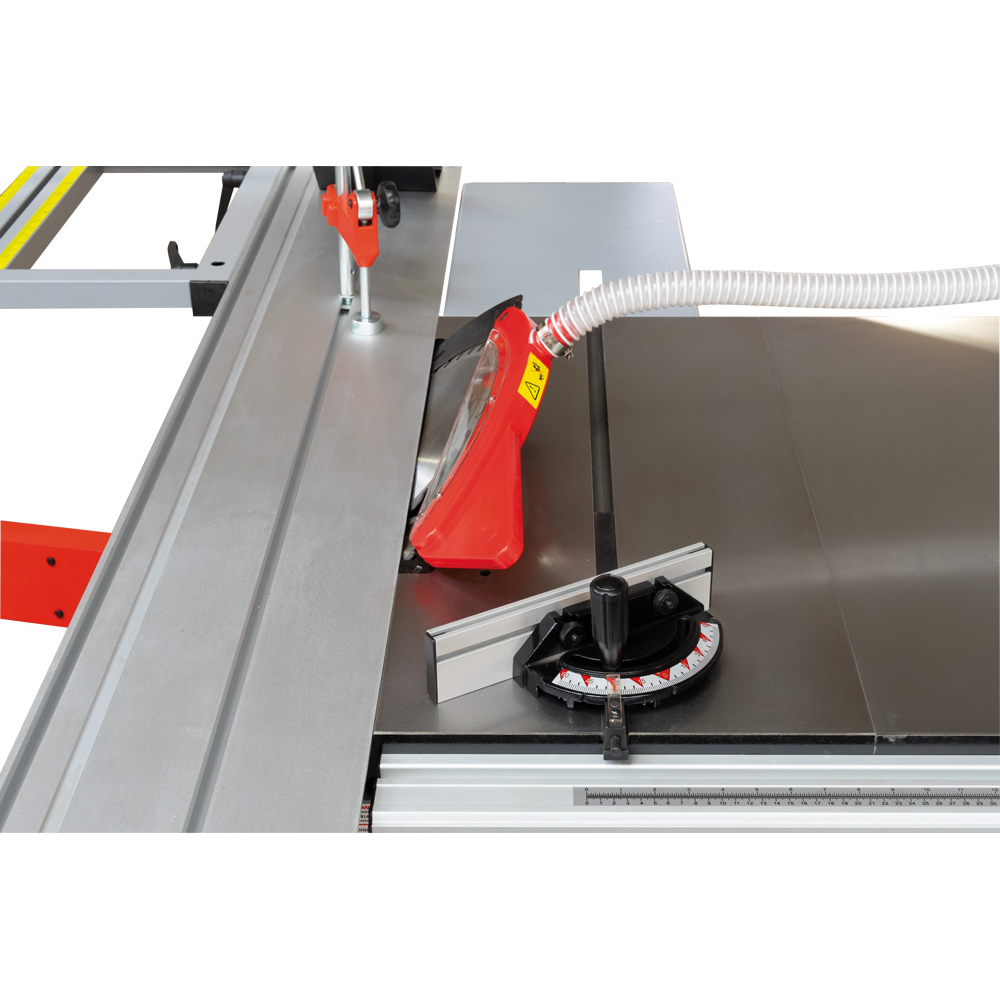

A porelszívás 100 mm-es kialakítású. A megfelelő áramlás javítja a vágás láthatóságát, csökkenti a forgács mennyiségét a mechanizmusban, és hozzájárul a csúszka stabilabb működéséhez. A tömlőnek a lehető legrövidebbnek kell lennie, felesleges éles hajlítások nélkül, és a nyak átmérőjének megfelelő keresztmetszettel. A szívórendszer nem helyettesíti a védőburkolatot, a kinyitó éket, sem a személyi védőeszközöket.
A szállítási csomag tartalma

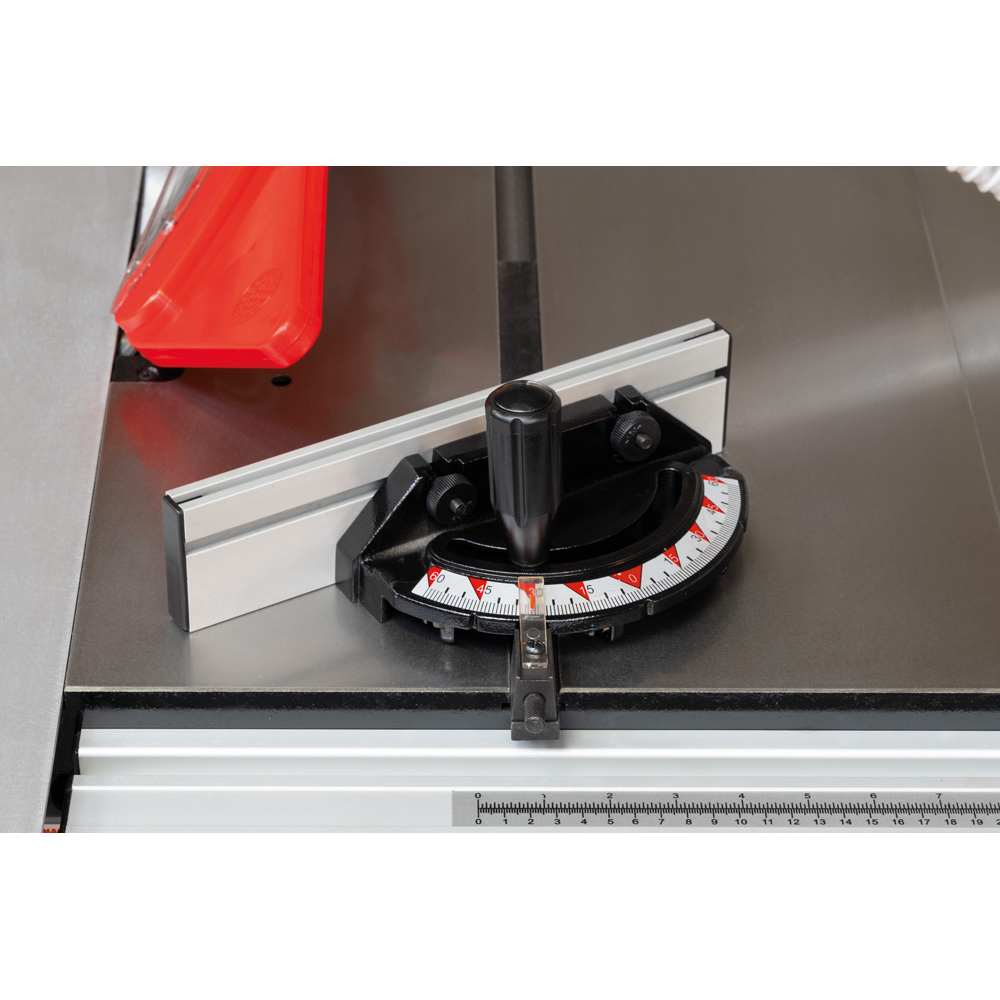

A standard készlet tartalmazza a fő- és elővágó tárcsát, a karot, az asztal kiszélesítését és meghosszabbítását, valamint a hosszanti, szögletes és teleszkópos ütközőt. Az átvétel és a szerelés előtt javasoljuk, hogy hasonlítsa össze a szállítólevelet a gyártó aktuális kínálatával, mivel a tartozékok a gyártási sorozattól vagy a kereskedelmi csomagolástól függően változhatnak. A fogyóeszközöket mindig az átmérő, a befogónyílás, a maximálisan megengedett fordulatszám és a forgásirány alapján válassza ki.
Műszaki adatok
| Tápfeszültség | 400 V / 50 Hz |
|---|---|
| Motor teljesítmény | S1 3 000 W; S6 4 000 W |
| Fő fűrészlap | 315 × 30 mm |
| A fő fűrészlap fordulatszáma | 4 000 min⁻¹ |
| Elővágás | 90 mm; 5 800 min⁻¹ |
| Max. 90°-os vágás | 100 mm |
| Max. vágási mélység 45°-nál | 80 mm |
| Formázó kocsi / futómű | 2 000 × 270 mm |
| Vágási kapacitás / vonalzó | 1 900 mm hossz; 1 250 mm szélesség |
| Munkapad | 800 × 820 mm |
| Munkamagasság | 870 mm |
| Elszívás | 100 mm |
| Nettó tömeg | 263 kg |
| Bruttó tömeg | 295,5 kg |
| Csomagolási méretek (H × Sz × M) | 910 × 741 × 1 047 mm |
| EAN | 9120039900476 |
Kinek
ajánlott a
fűrész
A Holzmann TS315VF2000 400V formázó fűrész azoknak a felhasználóknak ajánlott, akik ismerik a tipikus alkatrészeik méreteit, és pontosabb vezetést igényelnek, mint amit egy alapvető asztali fűrész nyújt. Vásárlás előtt hasonlítsa össze a leghosszabb vágást a szán hosszával, a legszélesebb hosszanti vágást a vonalzó hatótávolságával, valamint az anyag magasságát a kívánt szögben történő bevágással. Vegye figyelembe a gép előtti, mögötti és a kar oldalán lévő kezelői teret is; a gép testének katalógusban szereplő alaprajza nem azonos a biztonságos munkaterülettel.
Munka közben viseljen szem- és hallásvédőt, használjon megfelelő elszívót és tolókarral ellátott anyagmozgatókat. A munkadarabot egyenletesen, erőltetés nélkül vezesse, tartsa a kezét a vágási pályán kívül, és a fűrészlap cseréje vagy a beállítás előtt válassza le a gépet az áramellátásról. Háromfázisú változatok esetén a bekötés után szakképzett személynek ellenőriznie kell a forgásirány helyességét.
További méret- és teljesítményváltozatokat a formázó fűrészek kategóriájában talál. Megtekintheti a Holzmann márka egyéb gépeit is. A gyakorlati kiválasztási szempontokat, az alap- és professzionális gépek közötti különbségeket, valamint a műhely helyigényére vonatkozó ajánlásokat a „Hogyan válasszunk formázó fűrészt?” című tanácsadó cikk foglalja össze.
Gyakran feltett kérdések
A TS315VF2000 400 V alkalmas laminált anyagok vágására?
Igen, ha megfelelő éles vágótárcsát, pontosan beállított vezetést és egyenletes előtolást alkalmaznak. A külön elővágás jelentős előnyt jelent a kétoldalúan tiszta él kialakításához, azonban szélességben és magasságban is pontosan be kell állítani a fő vágótárcsához képest.
Mennyi helyre van szükség a gép körül?
Ne csak a csomag méreteit (910 × 741 × 1 047 mm) vegye figyelembe, hanem a kocsi, a kinyúló kar és a leghosszabb megmunkálandó munkadarab teljes mozgását is. A biztonságos átjárónak nem szabad az anyag pályájába kerülnie.
Milyen elszívót válasszunk?
A gép kivezetése 100 mm. A porelszívónak megfelelő áramlási sebességgel és alnyomással kell rendelkeznie; a teljesítményt csökkentik a hosszú tömlők, a kis átmérőjű átmeneti darabok és az eltömődött szűrő.
Be kell állítani a fűrészt a szállítás után?
Igen. A felállítás után ellenőrizze az asztalok síkosságát, a kocsi párhuzamosságát, az ütköző merőlegességét, a szétnyitó éket, és próba vágással ellenőrizze a méreteket és a szöget is. A szállítás utáni beállítás a formázó fűrész üzembe helyezésének szokásos része.
