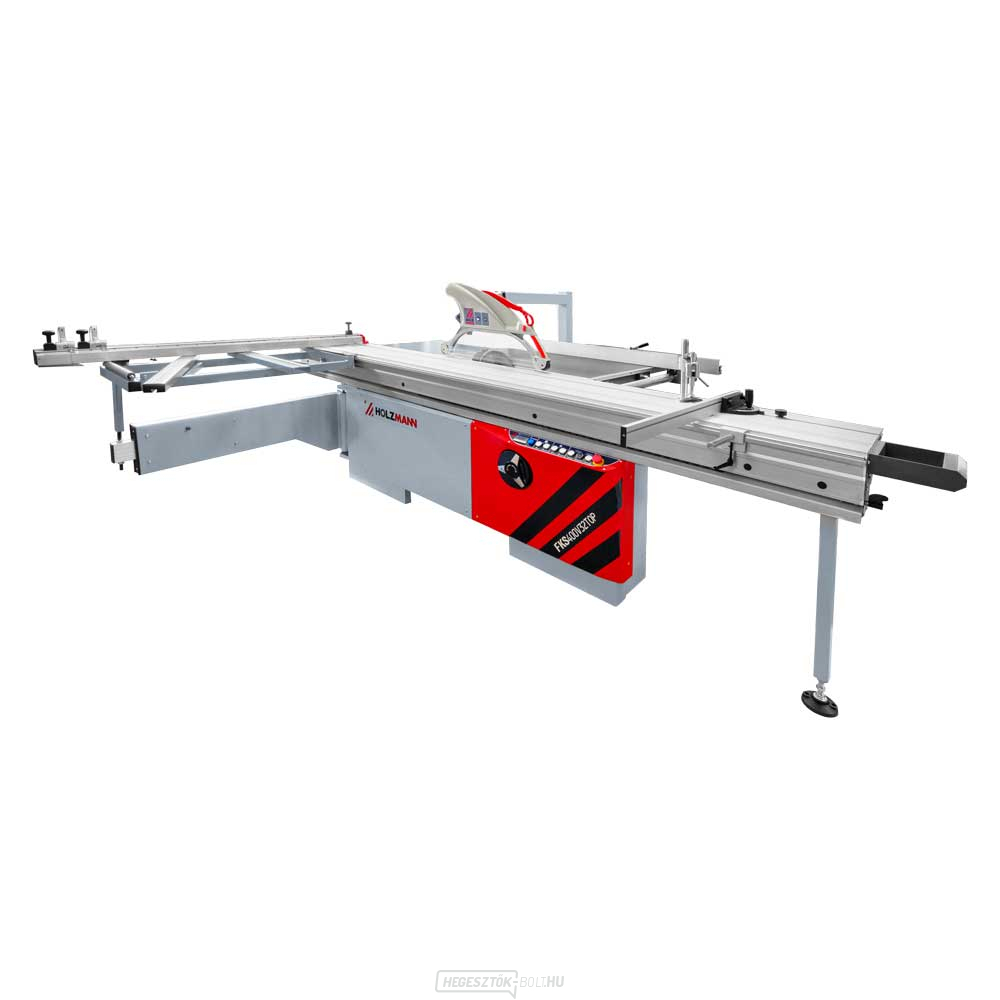

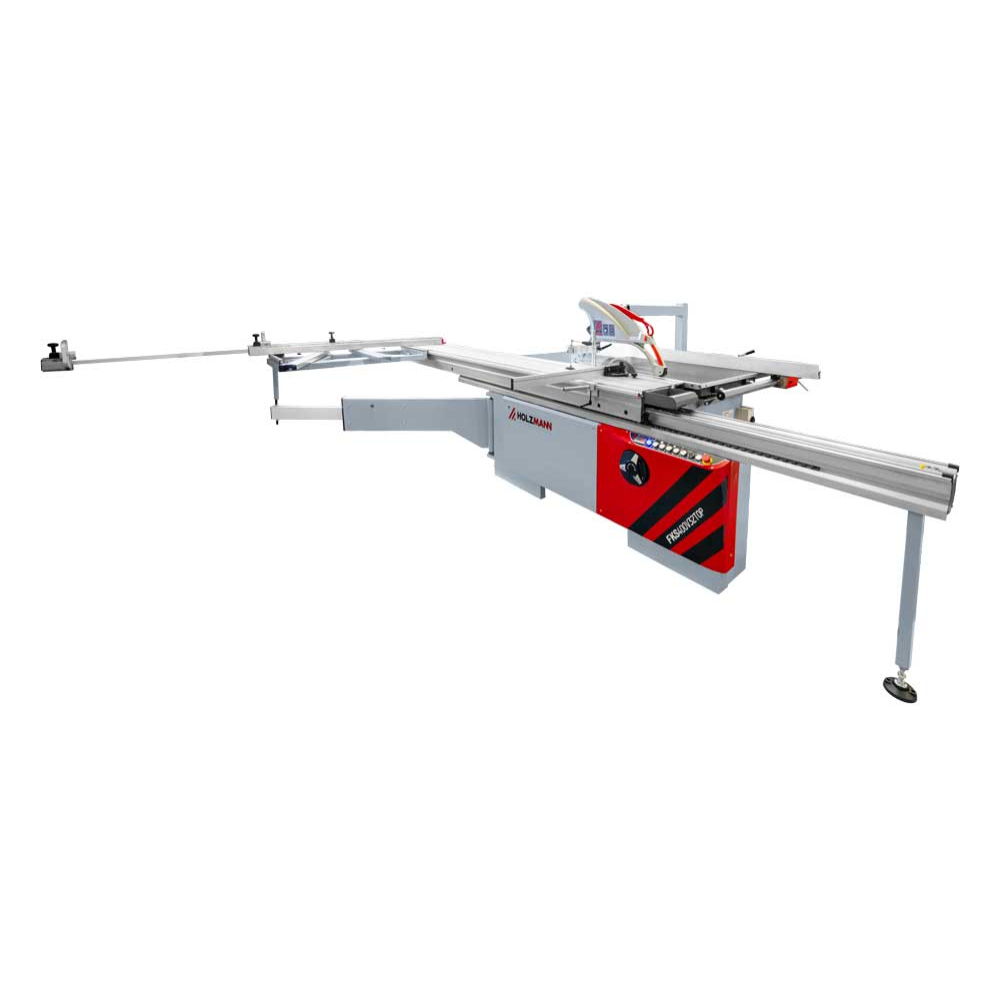

A Holzmann FKS400V32TOP 400V formázó fűrész a kategória legnagyobb professzionális formázó fűrésze, amelynek tárcsája akár 400 mm-es, 3,2 m-es szánnal és elővágóval rendelkezik. A modell faanyagok és lemezanyagok pontos keresztirányú, hosszirányú és szögletes vágására szolgál; valódi előnye abban rejlik, hogy a munkadarabot egy előre meghatározott pályán vezeti, és a kezelő a beállításokat kisebb eltérésekkel tudja megismételni, mint a hagyományos asztali fűrészek esetében. A változatot egyértelműen az FKS400V32TOP 400V jelölés, az FKS400V32TOP_400V kód és a 400 V / 50 Hz-es tápfeszültség határozza meg.
A formázó fűrész kiválasztásakor nem elegendő csupán a felvett teljesítményt figyelembe venni. Fontos a szán hossza, a vágóvezetőnél mért vágási szélesség, a vágási magasság, a támasztófelület mérete, valamint a gép teljes kihúzásakor szükséges helyigény. Ennél a modellnél a formázó rész mérete 3 200 × 435 mm, a vágási kapacitás 1 300 mm, a fő vágótárcsa pedig 250–400 × 30 mm-es. Ezeket az adatokat összehasonlítottuk a pontos modell gyártási dokumentációjával; a régebbi adatok esetleges eltéréseit egy külön ellenőrző lap tartalmazza.
A gép akkor nyújtja a legjobb eredményeket, ha megfelelően van beállítva, a szán a tárcsa síkjával párhuzamosan halad, és az ütközőket a szerelés után próba vágással kalibrálták. A megrendelés előtt célszerű ellenőrizni az átjárási útvonalat, az elektromos csatlakozást és a elszívó teljesítményét. A gép méretei: 4 730 × 4 860 × 1 470 mm.
Miért érdemes éppen az FKS400V32TOP 400V modellt választani
?- A 130 mm-es vágási mélység kiterjeszti a felhasználási lehetőségeket a nagyon vastag munkadarabokra is. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- A 435 mm széles futókeret stabilan támasztja alá a teljes lemezformátumokat. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- A fő vágótárcsa három fordulatszáma lehetővé teszi a szerszámhoz és az anyaghoz igazodó pontosabb beállítást. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- Áttekinthetően ellenőrzött paraméterek. A táblázat a pontos modell gyártói forrásain alapul, és nem tesz különbséget a 230 V-os és a 400 V-os változatok között.
Pontos méretezés, hosszirányú vágások és lemezmegmunkálás

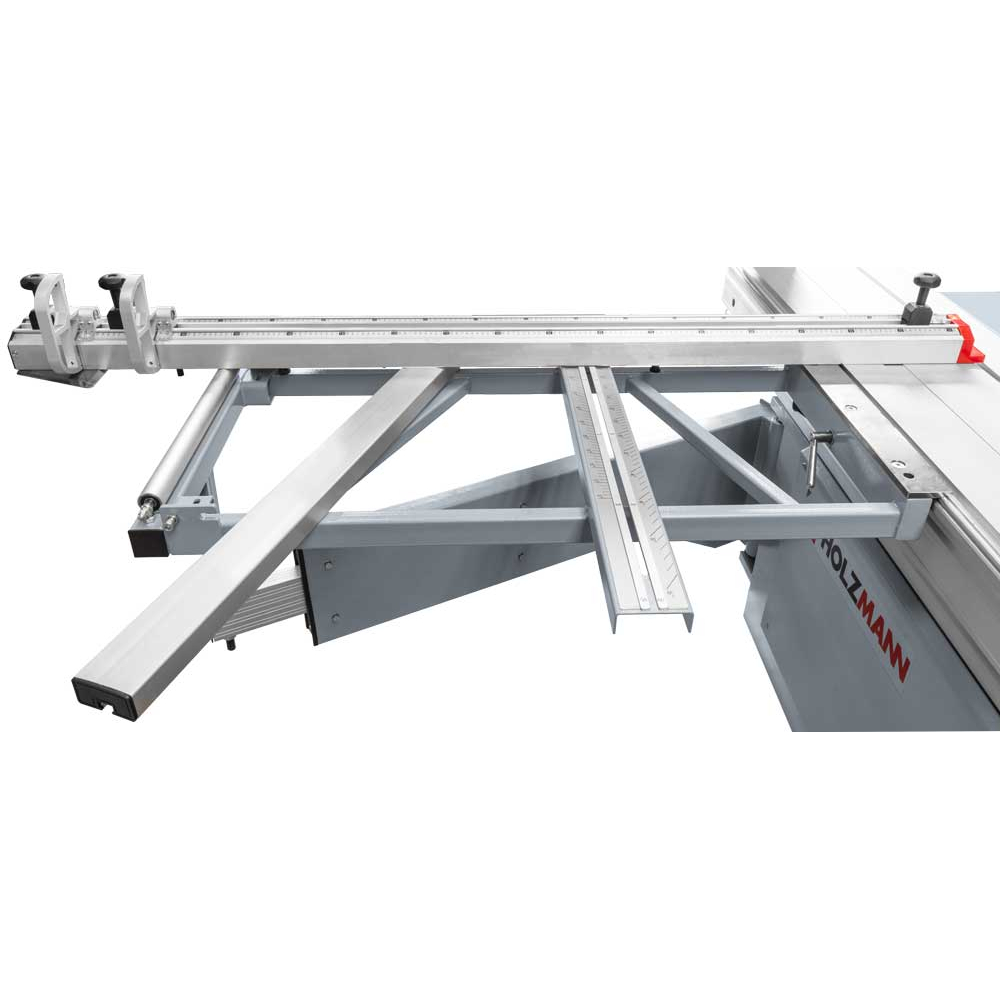

A méretező kocsi vezeti az anyagot keresztvágás és szegélyezés során, míg a hosszirányú ütköző ismétlődő szalagok és téglalapok megmunkálásához szolgál. Nagy méretű lemezek esetén elengedhetetlen a súly elosztása a főasztalra és a kinyúló karra, a tárcsára ne gyakoroljon oldalirányú nyomást, és a vágás előtt tisztítsa meg az anyagot a fém alkatrészektől. A 130 mm-es befogadóképesség 400 mm-es tárcsával 90°-os szögben – 45°-os szögben pedig az aktuális használati útmutatóban ellenőrizendő – határozza meg, hogy milyen vastag munkadarabot lehet feldolgozni merőleges és ferde beállítás esetén.
A főfűrészlap 3 000 / 4 000 / 5 000 min⁻¹ sebességgel működik. A fogak számának és geometriájának az anyagnak kell megfelelnie: egy fűrészlap a tömör fa gyors hosszanti vágásához alkalmas, egy másik pedig a laminált vagy furnérlemez esztétikai vágásához. Az elővágó egység (120 × 20 mm; 8 000 min⁻¹) először megsérti az alsó díszréteget, majd a fő vágótárcsa kisebb szakadási kockázat mellett fejezi be a vágást.
Stabilitás, beállítás és elszívás
A munkaasztal öntöttvas kivitelű , méretei 1 100 × 700 mm; a kiterjesztés 900 × 830 mm, a munkamagasság 890 mm. Az összeszerelés után ellenőrizni kell az asztalok síkosságát, a kocsi holtjátékát, a keresztirányú ütköző merőlegességét és a hosszirányú vonalzó párhuzamosságát. Ismétlődő alkatrészek esetén javasoljuk, hogy végezzen próba vágást, mérje meg az átlós távolságokat, és csak ezután állítsa be az ütközőskálát. Ez a rövid beállítás fontosabb, mint pusztán a szállításkori jelzőállásra támaszkodni.
A porelszívás 100 mm-es és 80 mm-es kialakításban érhető el. A megfelelő áramlás javítja a vágás láthatóságát, csökkenti a forgács mennyiségét a mechanizmusban, és hozzájárul a szán stabilabb működéséhez. A tömlőnek a lehető legrövidebbnek kell lennie, felesleges éles hajlítások nélkül, és a nyak átmérőjének megfelelő keresztmetszettel. A elszívás nem helyettesíti a védőburkolatot, a szétnyitó éket és az egyéni védőeszközöket.
A szállítmány tartalma
A standard készlet tartalmaz egy 300 × 30 × 3,2 mm-es, 72 fogas fő HW-korongot és egy 120 × 20 mm-es elővágó korongot. Az átvétel és a felszerelés előtt javasoljuk, hogy hasonlítsa össze a szállítólevelet a gyártó aktuális kínálatával, mivel a tartozékok a gyártási sorozattól vagy a kereskedelmi csomagolástól függően változhatnak. A fogyóeszközöket mindig az átmérő, a befogónyílás, a megengedett maximális fordulatszám és a forgásirány alapján válassza ki.
Műszaki adatok
| Tápfeszültség | 400 V / 50 Hz |
|---|---|
| Motor teljesítmény | S1 5 500 W; elővágás 750 W |
| Fő fűrészlap | 250–400 × 30 mm |
| A fő fűrészlap fordulatszáma | 3 000 / 4 000 / 5 000 min⁻¹ |
| Elővágás | 120 × 20 mm; 8 000 min⁻¹ |
| Max. 90°-os bevágás | 130 mm 400 mm-es tárcsával |
| Max. vágási mélység 45° | ellenőrizze az aktuális használati útmutatóban |
| Formázókocsi / futómű | 3 200 × 435 mm |
| Vágási kapacitás / vonalzó | 1 300 mm |
| Munkapad | öntöttvas asztal 1 100 × 700 mm; kiterjesztés 900 × 830 mm |
| Munkamagasság | 890 mm |
| Elszívás | 100 mm és 80 mm |
| Nettó tömeg | nem szerepel |
| Bruttó tömeg | 1 070 kg |
| A gép méretei (H × Sz × M) | 4 730 × 4 860 × 1 470 mm |
Kinek
ajánlott a
fűrész
A Holzmann FKS400V32TOP 400V formázó fűrész azoknak a felhasználóknak ajánlott, akik ismerik a tipikus alkatrészeik méreteit, és pontosabb vezetést igényelnek, mint amit egy alapvető asztali fűrész nyújt. Vásárlás előtt hasonlítsa össze a leghosszabb vágást a szán hosszával, a legszélesebb hosszirányú vágást a vonalzó hatótávolságával, valamint az anyag magasságát a kívánt szögben történő vágással. Vegye figyelembe a gép előtti, mögötti és a kar oldalán lévő kezelői teret is; a gép testének katalógusban szereplő alaprajza nem azonos a biztonságos munkaterülettel.
Munka közben viseljen szem- és hallásvédőt, használjon megfelelő elszívó rendszert és tolókarral ellátott eszközöket. A munkadarabot egyenletesen, erőltetés nélkül vezesse, kezeit tartsa távol a vágási vonaltól, és a vágókorong cseréje vagy a beállítás előtt válassza le a gépet az áramellátásról. Háromfázisú változatok esetén a bekötés után egy szakembernek ellenőriznie kell a forgásirány helyességét.
További méret- és teljesítményváltozatokat a formázófűrészek kategóriájában talál. Megtekintheti a Holzmann márka egyéb gépeit is. A gyakorlati választási szempontokat, az alap- és professzionális gépek közötti különbségeket, valamint a műhelyterületre vonatkozó ajánlásokat a „Hogyan válasszunk formázófűrészt?” című tanácsadó cikk foglalja össze.
Gyakran feltett kérdések
Az FKS400V32TOP 400V alkalmas laminált anyagok vágására?
Igen, ha megfelelő éles vágókorongot, pontosan beállított vezetést és egyenletes előtolást használunk. A külön elővágás jelentős előnyt jelent a kétoldalúan tiszta él kialakításához, azonban szélességben és magasságban is pontosan be kell állítani a fő vágókoronghoz képest.
Mennyi helyre van szükség a gép körül?
Ne csak a 4 730 × 4 860 × 1 470 mm-es méretekkel számoljon, hanem a szán, a kinyúló kar és a leghosszabb megmunkálandó munkadarab teljes mozgásterével is. A biztonságos átjáró nem zavarhatja az anyag pályáját.
Milyen elszívót válasszunk?
A gép kivezetése 100 mm és 80 mm. A elszívónak megfelelő áramlási sebességgel és alnyomással kell rendelkeznie; a teljesítményt csökkentik a hosszú tömlők, a kis átmérőjű csatlakozók és az eltömődött szűrő.
Be kell állítani a fűrészt a szállítás után?
Igen. Az állítás után ellenőrizze az asztalok síkosságát, a szán párhuzamosságát, az ütköző merőlegességét, a szétnyitó éket, és próba vágással ellenőrizze a méreteket és a szöget. A szállítás utáni beállítás a formázó fűrész üzembe helyezésének szokásos része.
