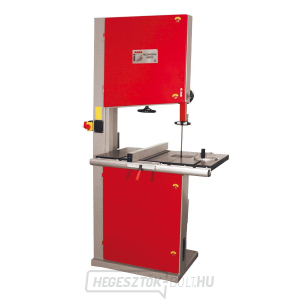

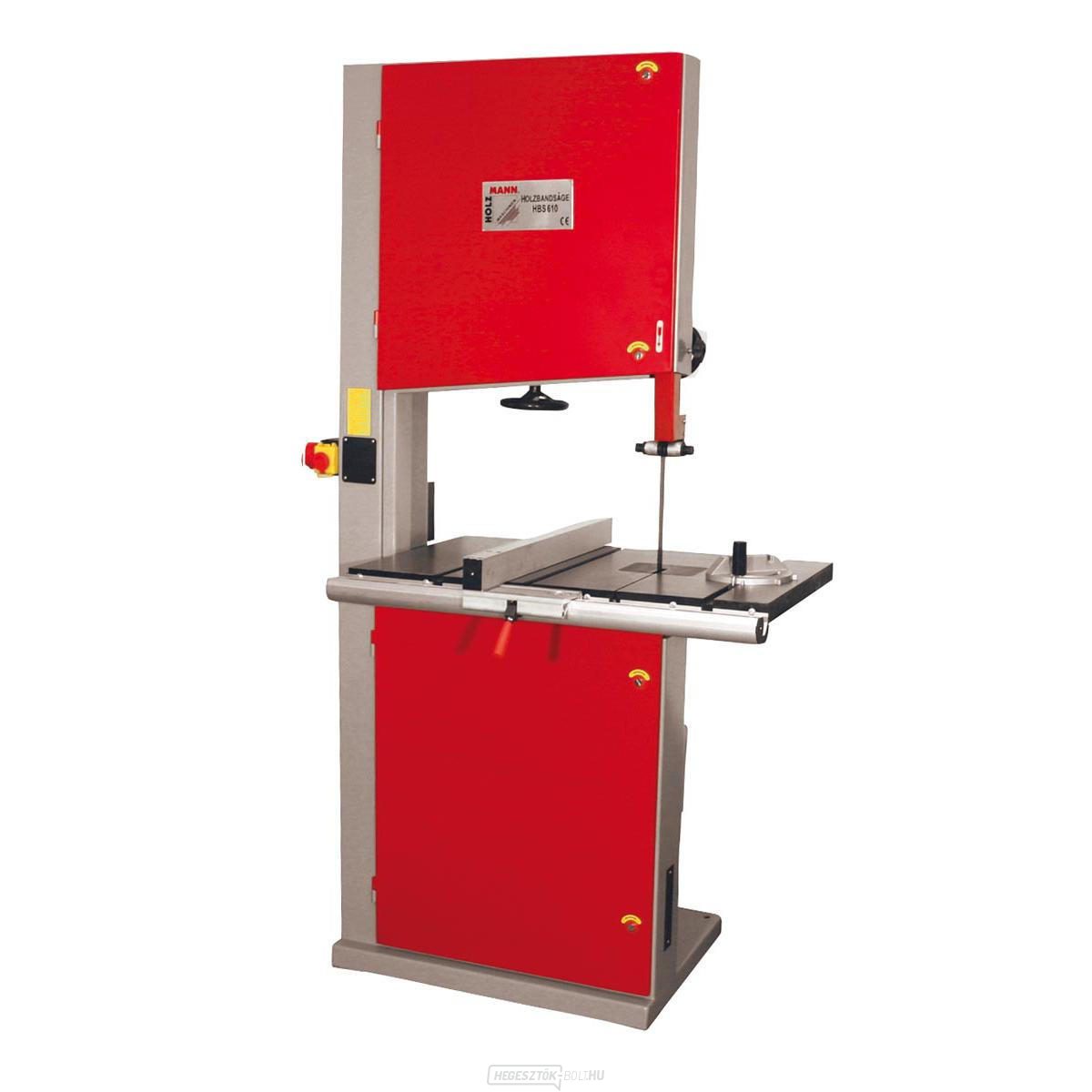

Az HBS610 400V fa szalagfűrész a fa és a lemezanyagok egyenes, hosszanti, keresztirányú és alakvágására szolgál a gyártó által meghatározott határok között. A pontos modell a HBS610_400V rendelési szám alatt szerepel, és 400 V-os tápfeszültséget használ. A folyamatosan körbefutó fűrészszalag keskeny vágást eredményez, csökkenti az anyagveszteséget, és lehetővé teszi olyan magasabb munkadarabok megmunkálását is, amelyekhez a hagyományos asztali körfűrész nem elegendő.
A választás során fontos összehasonlítani a maximális vágási magasságot, a keret kinyúlását, a szalag hosszát és megengedett szélességét, a szalag sebességét, az asztal méretét és annak dönthetőségét. A vágási magasság határozza meg a munkadarab vastagságát, míg a kinyúlás korlátozza a vágás és a szél közötti távolságot. Ennél a modellnél 300 mm-es maximális vágási magassággal és 590 mm-es kinyúlással kell számolni. Az adatokat mindig a pontos változatra vonatkoztassa, és ne egy másik generációból származó, hasonló nevű gépre.
Felépítés és gyakorlati

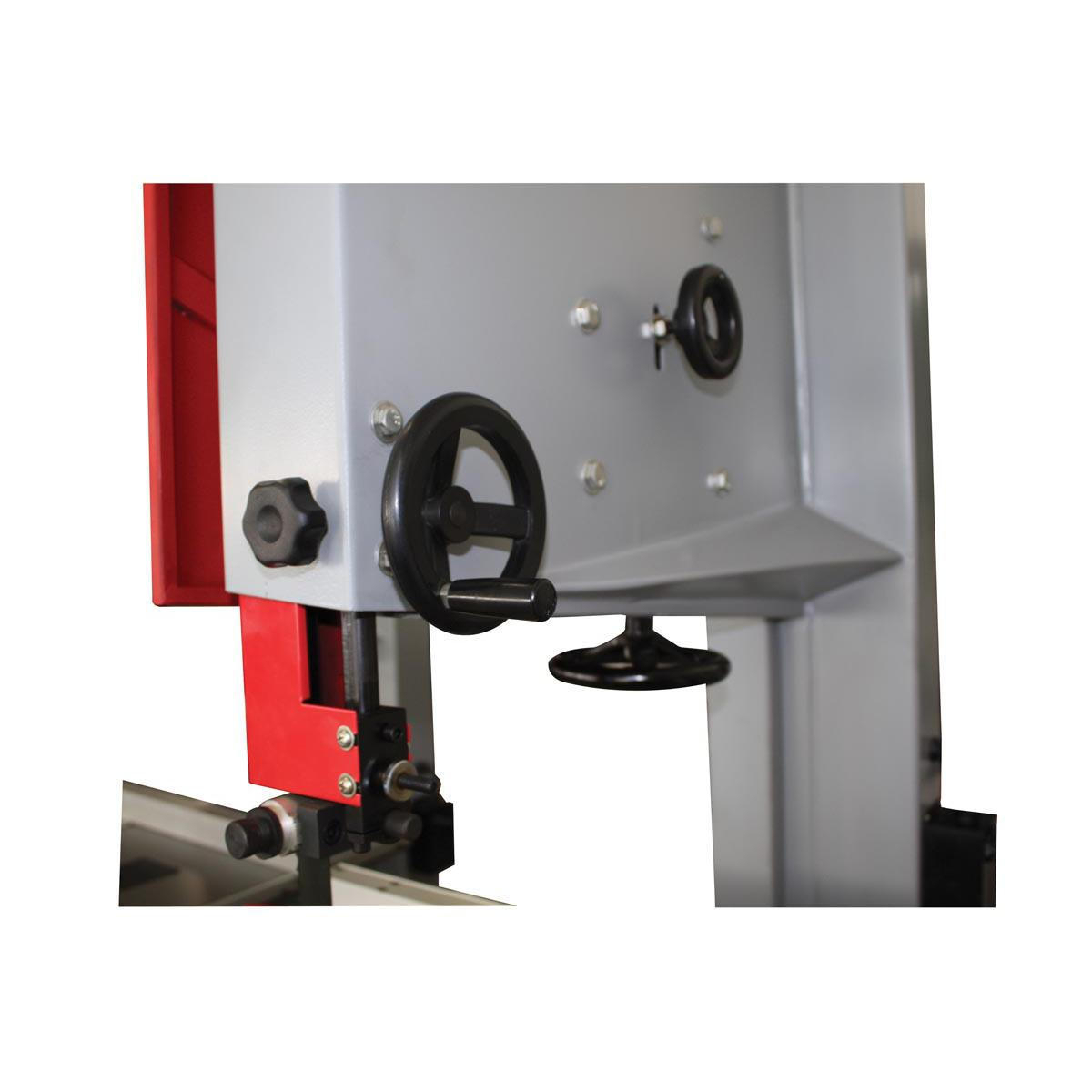

alkalmazás A szalagfűrész alkalmas gerendák, deszkák, lécek, ívek, sablonok és egyéb alkatrészek előkészítésére. A hosszanti vonalzó segít az állandó szélesség fenntartásában, a szögvezető megkönnyíti az ismétlődő keresztvágásokat, a dönthető asztal pedig ferde vágásokat tesz lehetővé. A pontos munkavégzéshez az asztalnak merevnek kell lennie, a vonalzónak párhuzamosnak kell lennie a szalaggal, a felső vezetőt pedig közvetlenül a munkadarab fölé kell beállítani. Minél kisebb a szalag szabad hossza a vezető és az anyag között, annál jobban korlátozható a szalag eltérülése.
- Egyenes vágások: válasszon szélesebb szalagot, megfelelő feszességet és stabil hosszirányú vezetést.
- Formavágások: az ív sugárának meg kell felelnie a szalag szélességének; a túl széles szalagot nem lehet biztonságosan kis ívbe kényszeríteni.
- Magasabb munkadarabok: a vágás magasságának növekedésével csökken a hibalehetőség a feszesség, az élesség és a vezetés tekintetében.
- Sorozatgyártás: használjon ütközőket, és először ellenőrizze a méreteket próbabevágással.
Fűrészszalag és
a vágás
minősége:
Az eredményt befolyásolja a szalag szélessége, a fogak közti távolság és geometriája, a test vastagsága, valamint a hegesztés minősége. A finomabb fogazás tisztaabb felületet eredményez vékonyabb anyagoknál, de nehezebben vezeti el a fűrészporokat a mély vágásból. A durvább fogazás alkalmasabb tömör fára és nagyobb keresztmetszetekre. A vágás során egyszerre legalább nagyjából három fogat kell bevonni, hogy az egyes fogak ne legyenek túlterhelve; ellenkezőleg, ha túl sok fog van az anyagban, az lassítja a forgács eltávolítását és növeli a hőmérsékletet.

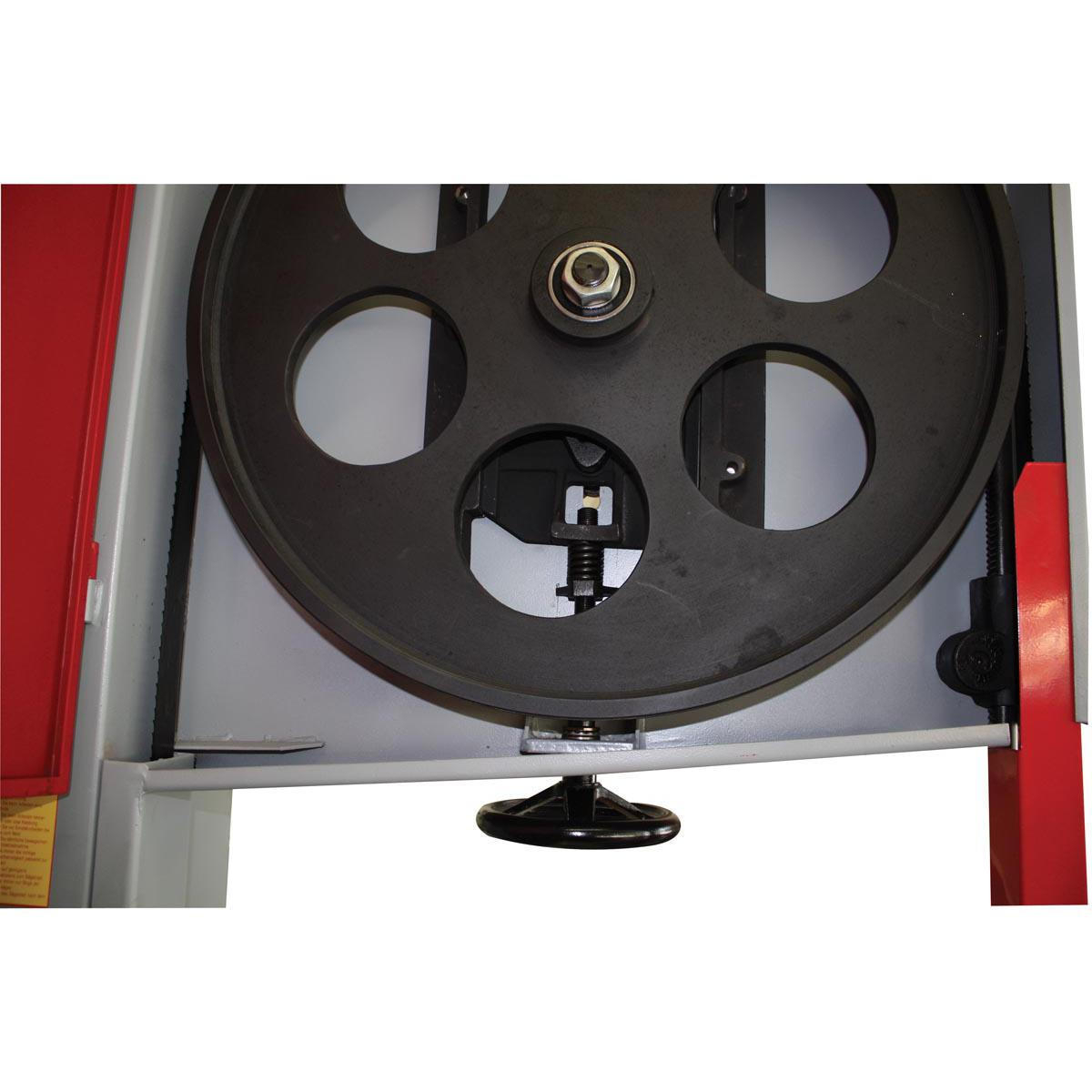

A pótfűrészszalagnak meg kell felelnie az adott fűrész tárcsáira és vezetőire előírt hosszúságnak, szélességtartománynak és megengedett vastagságnak. Felhelyezés után a szalagot középre kell igazítani a tárcsákon, megfelelően meg kell feszíteni, és ellenőrizni kell az oldalsó és hátsó vezetők beállítását. A vezetők nyugalmi állapotban nem szoríthatják folyamatosan a szalagot. Rövid próbaüzem után válassza le a gépet, és ellenőrizze újra a szalag vezetését, feszességét és helyzetét.
Biztonság és
elszívás A munka megkezdése előtt csukja be a tárcsák burkolatait, állítsa be a védővezetékeket, ellenőrizze a szalag sértetlenségét, és távolítsa el a fából a szögeket vagy egyéb idegen tárgyakat. Mindkét kezével vezesse az anyagot a vágási vonalon kívülre, a kis alkatrészeket megfelelő segédeszközzel tolja előre, a rönköket pedig rögzítse, hogy ne foroghassanak el. Vágás közben ne próbálja erőszakkal elfordítani az anyagot; ha a választott sugár nem felel meg a szalagnak, használjon segédvágásokat vagy keskenyebb szalagot.
A porelszívás javítja a vágási vonal láthatóságát, csökkenti a fűrészpor mennyiségét az alsó burkolatban, és elősegíti a stabil működést. A tömlőnek meg kell felelnie a nyílás átmérőjének, és a porelszívónak biztosítania kell a szükséges áramlási sebességet. A szalag cseréje, beállítása vagy tisztítása előtt mindig válassza le a készüléket az áramellátásról, és várja meg, amíg teljesen leáll. Használjon szem- és hallásvédőt, valamint a porosságtól függően légúti védőfelszerelést is.
Műszaki adatok
| Rendelési szám | HBS610_400V |
|---|---|
| EAN | 9120039902982 |
| Tápfeszültség | 400 V |
| Teljesítmény S1 | 3 000 W |
| Munkapad | 500 × 700 mm |
| Asztal magassága | 980 mm |

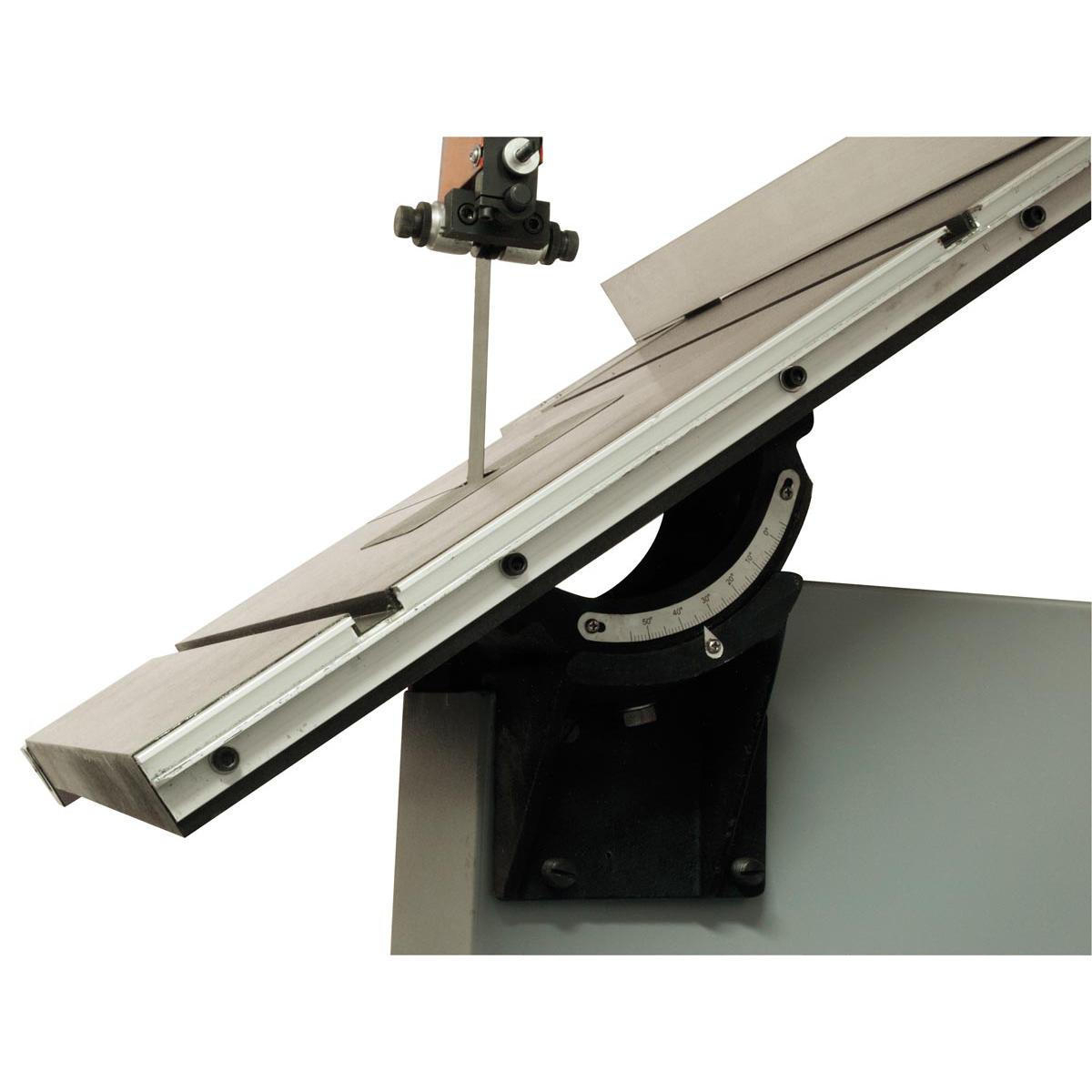

| Asztal dőlésszöge | 0–20° |
| Kinyúlás | 590 mm |
| Max. vágási szélesség vonalzóval | 545 mm |
| Max. vágási magasság | 300 mm |
| Fűrészszalag | 4 080 mm |
| A fűrészszalag szélessége | 8–32 mm |
| A fűrészszalag átmérője | 610 mm |
| A szalag sebessége | 600 m/perc |
| Elszívócsatlakozás | 100 mm |
| Nettó tömeg | 300 kg |
| Bruttó tömeg | 335 kg |
| Csomagolási méretek | 2 060 × 590 × 930 mm |
További paraméterek megjelenítése
A táblázat csak a pontos modellhez és rendelési számhoz rendelt értékeket tartalmazza. A kifejezetten meg nem jelölt tömeg nem tekinthető automatikusan nettó tömegnek, és nem kerül át a „Tömeg” szűrőbe. A csomagolási méretek nem a összeszerelt gép méreteiből származnak.
Beállítás és
karbantartás Az első használat előtt ellenőrizze az asztal síkosságát és rögzítését, a szalag merőlegességét, a vonalzó párhuzamosságát, a biztonsági kapcsolók működését, valamint a háromfázisú változat esetében a forgásirányt. A feszességet a szalag szélessége és típusa alapján állítsa be, ne csupán az általános érzés alapján. A túl kicsi feszesség a vágás eltérítését okozza, a túl nagy pedig megterheli a csapágyakat, a kerekeket és a szalag hegesztési varratát. A kerekek és a vezetők gumiborítását tartsa tisztán, gyantafoltoktól mentesen.
Munka után a fűrészpor eltávolítását elszívással végezze, ne kézzel a szalag közelében. Rendszeresen ellenőrizze a vezetőcsapágyakat, az alsó kerék keféjének állapotát, a kábelt, a kapcsolót és a féket, ha az a modell részét képezi. A tompa, repedt vagy egyenetlenül elosztott szalagot azonnal cserélje ki. Minden beavatkozáskor kövesse a gyártó konkrét utasításait.
További változatokat a fa szalagfűrészek kategóriájában talál. Megtekintheti a Holzmann márka egyéb gépeit is. További tanácsokat a gép és a szalag kiválasztásához, valamint a biztonságos munkavégzéshez a Svářečky-obchod tanácsadó oldalán talál.
Gyakran feltett kérdések
Milyen fűrészszalagot válasszak?
Tartsa be az előírt hosszúságot és szélességtartományt. A szélesebb szalag stabilabb az egyenes vágásnál, a keskenyebb pedig kisebb sugárú vágást tesz lehetővé. A fogak távolságát az anyag magassága és típusa alapján válassza ki.
Miért tér el a vágás oldalra?
A leggyakoribb ok a tompa vagy sérült fűrészszalag, a helytelen feszítés, a vezetők hibás beállítása, a túl gyors előtolás, vagy a vágás természetes irányához nem igazított vonalzó.
A feltüntetett súly nettó súly?
Nem feltétlenül. A „nettó” vagy „bruttó” kifejezett jelölés hiányában a típus „nem megadva” marad, és csak a szállító által történő visszaigazolás vagy a szállítólevél alapján kerül át a paraméteres szűrőbe.
Vághatók-e kerekfák szalagfűrésszel?
Igen, de csak olyan biztonsági szerelvény használatával, amely megakadályozza a forgást. A szabadon elhelyezett kerek darab beakadhat a szalagba, és hirtelen megfordulhat; az eljárásnak mindig meg kell felelnie a gép használati utasításának.
