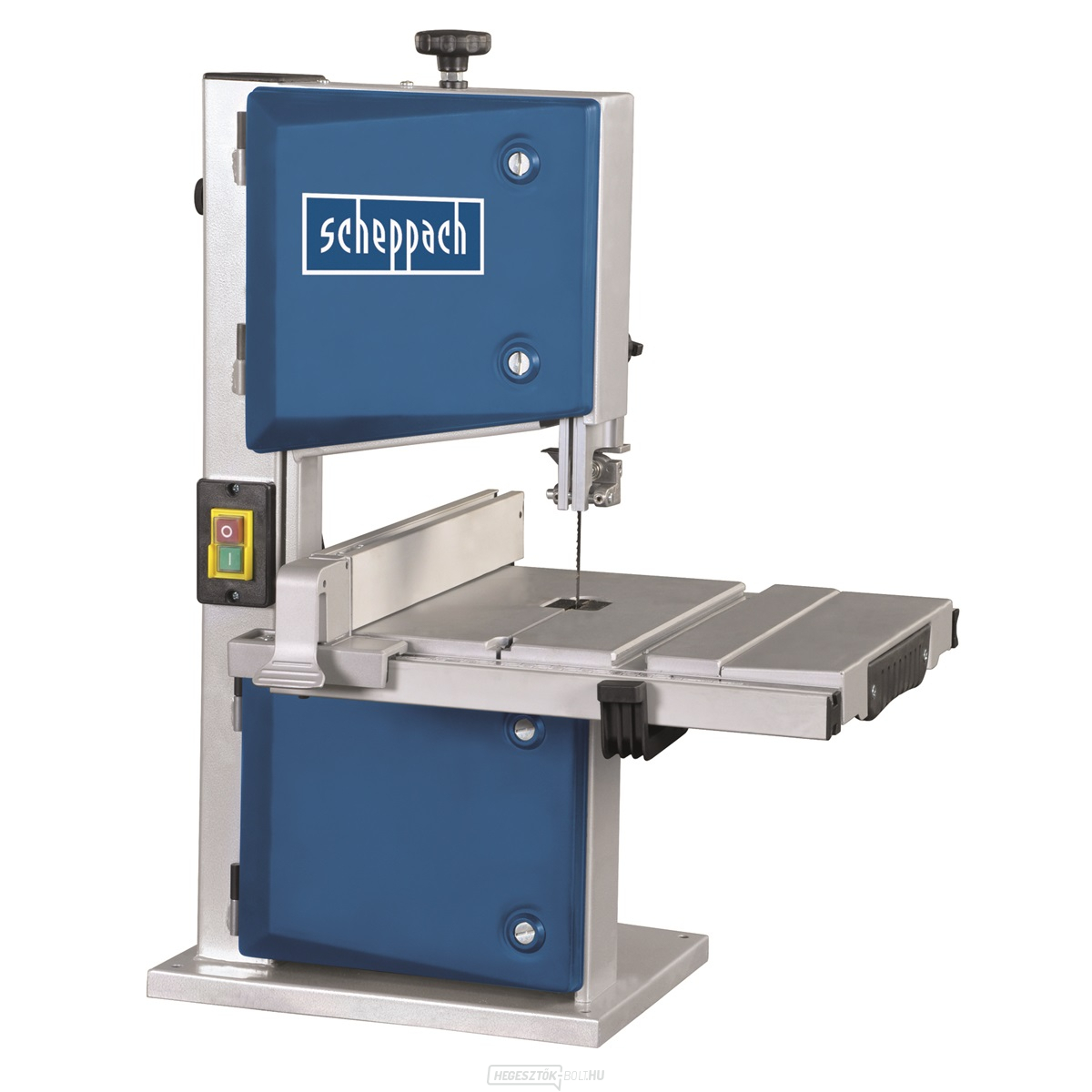

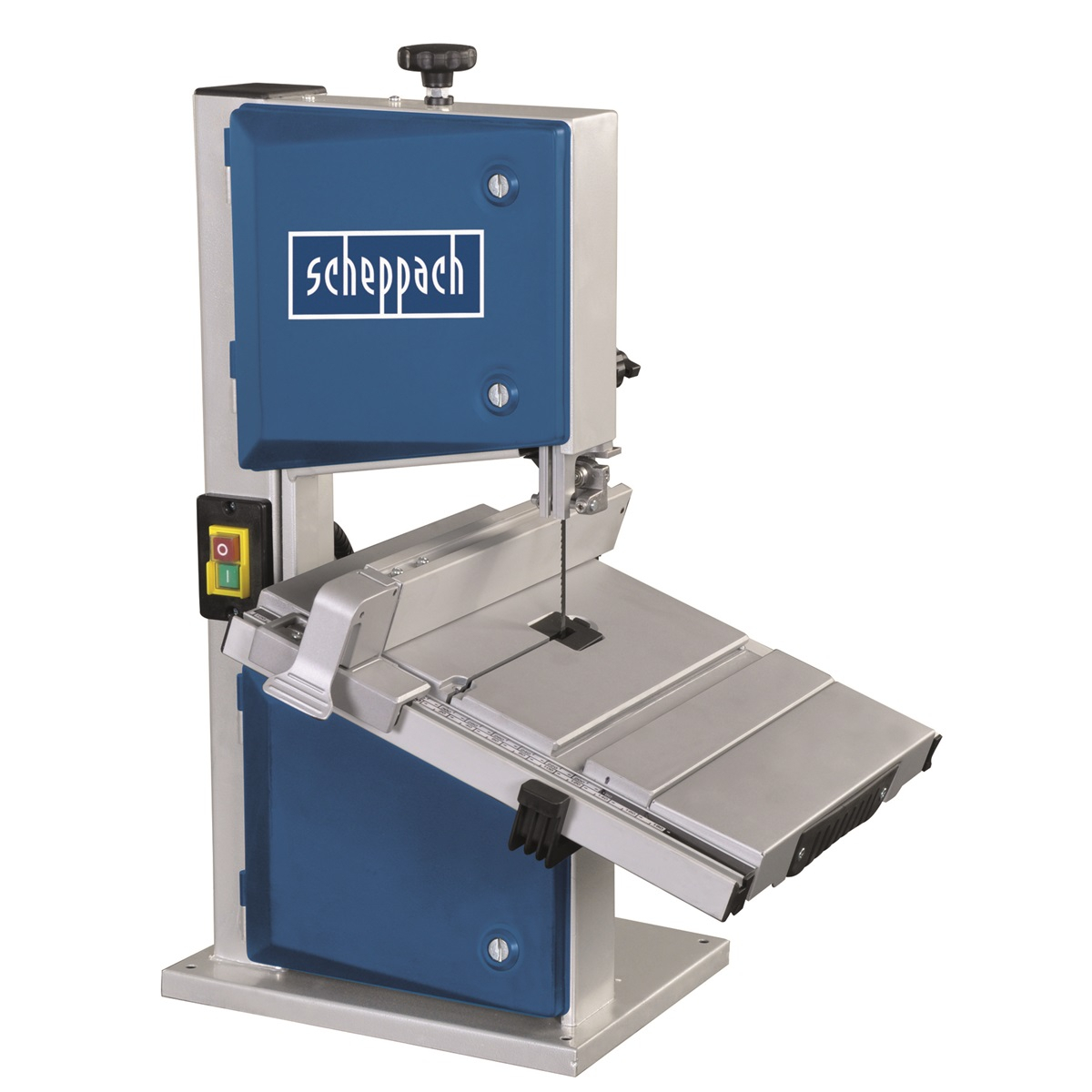

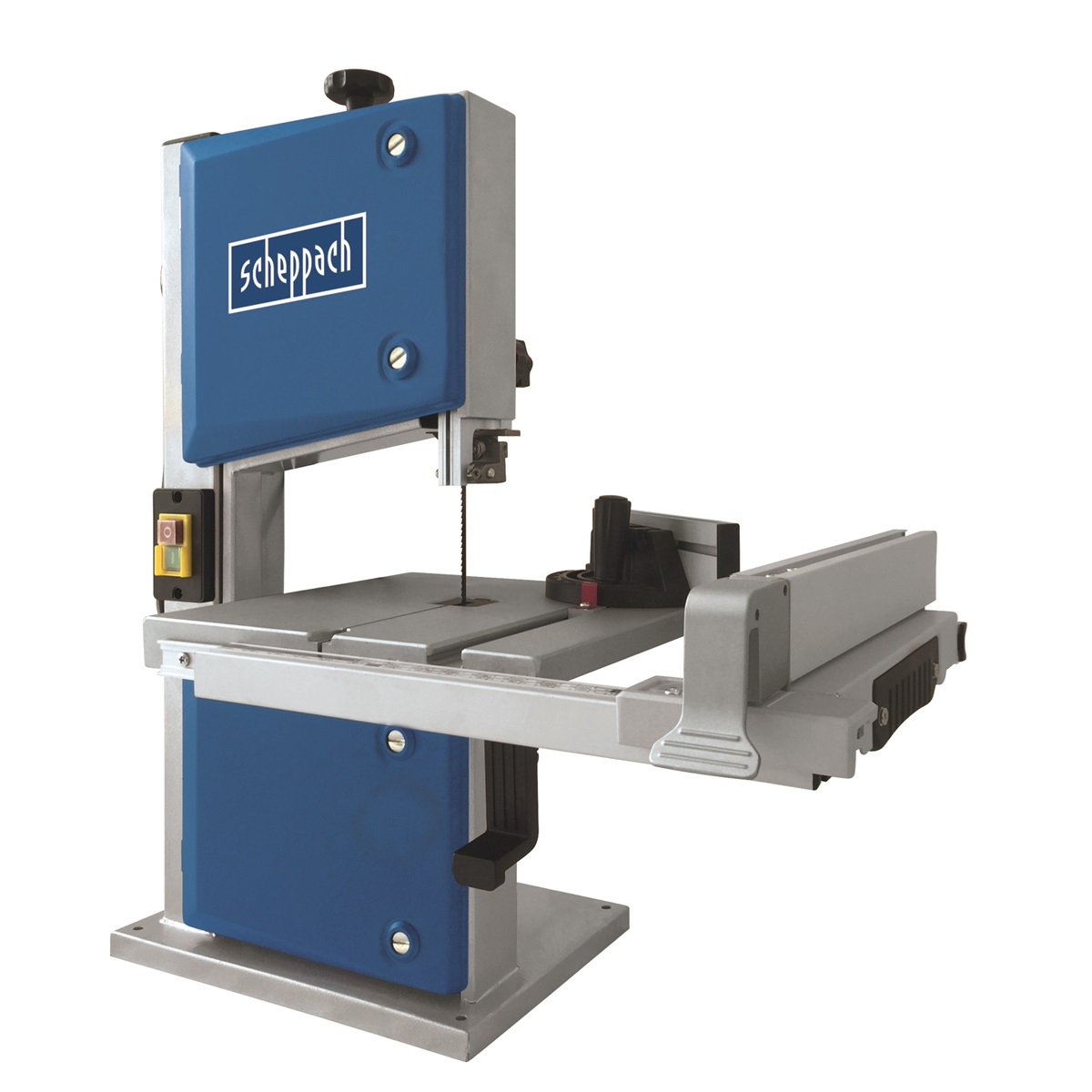

A Scheppach HBS 30 szalagfűrész a fa és lemezanyagok egyenes, hosszanti, keresztirányú és alakvágásához tervezett szalagfűrész, a gyártó által meghatározott határok között. A pontos modell rendelési száma 5901501905, és 230–240 V / 50 Hz-es tápfeszültséget használ. A folyamatosan keringő fűrészszalag keskeny vágást eredményez, csökkenti az anyagveszteséget, és lehetővé teszi olyan magasabb munkadarabok megmunkálását is, amelyekhez a hagyományos asztali tárcsás fűrész nem elegendő.
A választás során fontos összehasonlítani a maximális vágási magasságot, a keret kinyúlását, a szalag hosszát és megengedett szélességét, a szalag sebességét, az asztal méretét és annak dönthetőségét. A vágási magasság határozza meg a munkadarab vastagságát, míg a kinyúlás korlátozza a vágás és az él közötti távolságot. Ennél a modellnél 80 mm-es maximális vágási magassággal és 200 mm-es kinyúlással kell számolni. Az adatokat mindig a pontos változatra vonatkoztassa, és ne egy másik generációból származó, hasonló nevű gépre.
Felépítés és gyakorlati

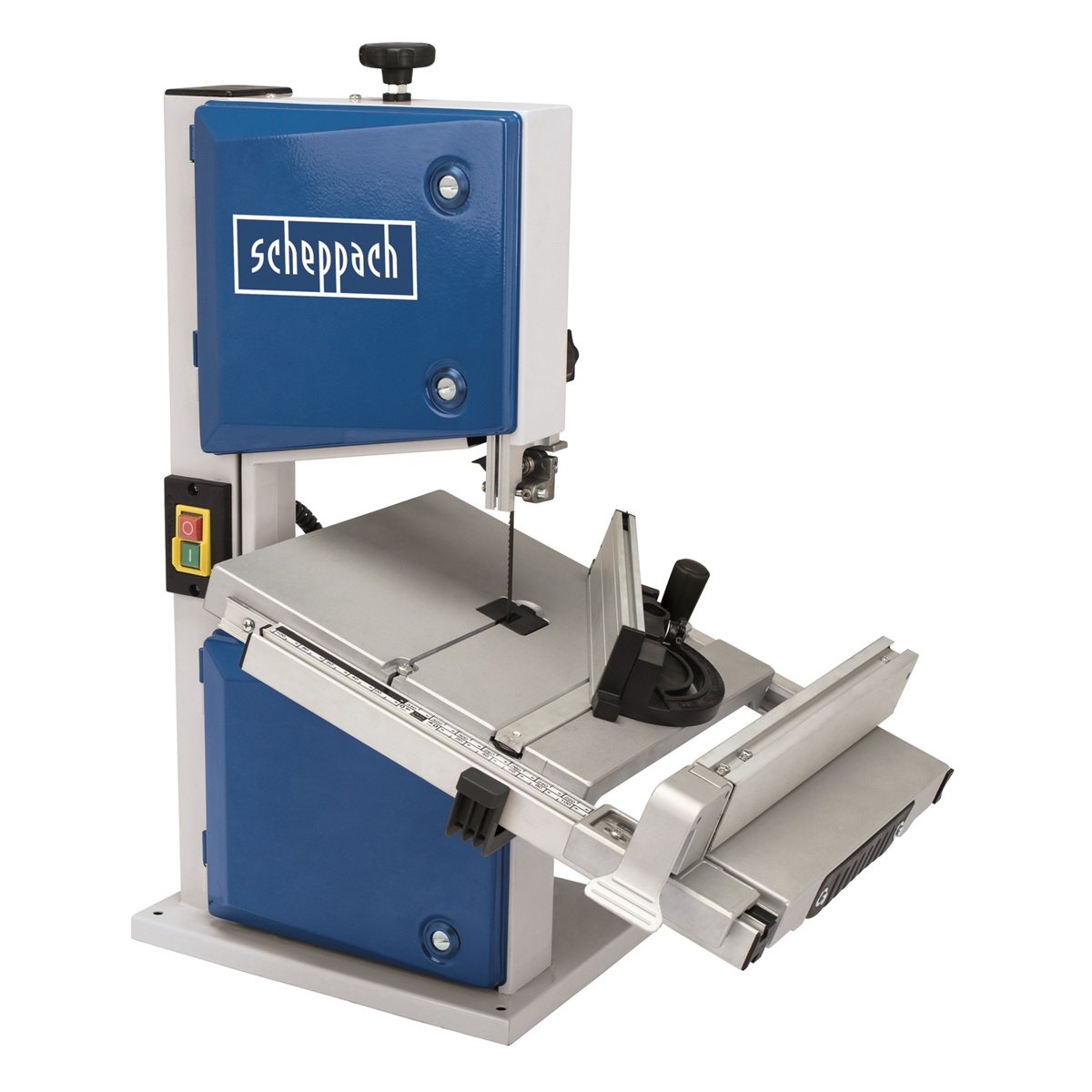

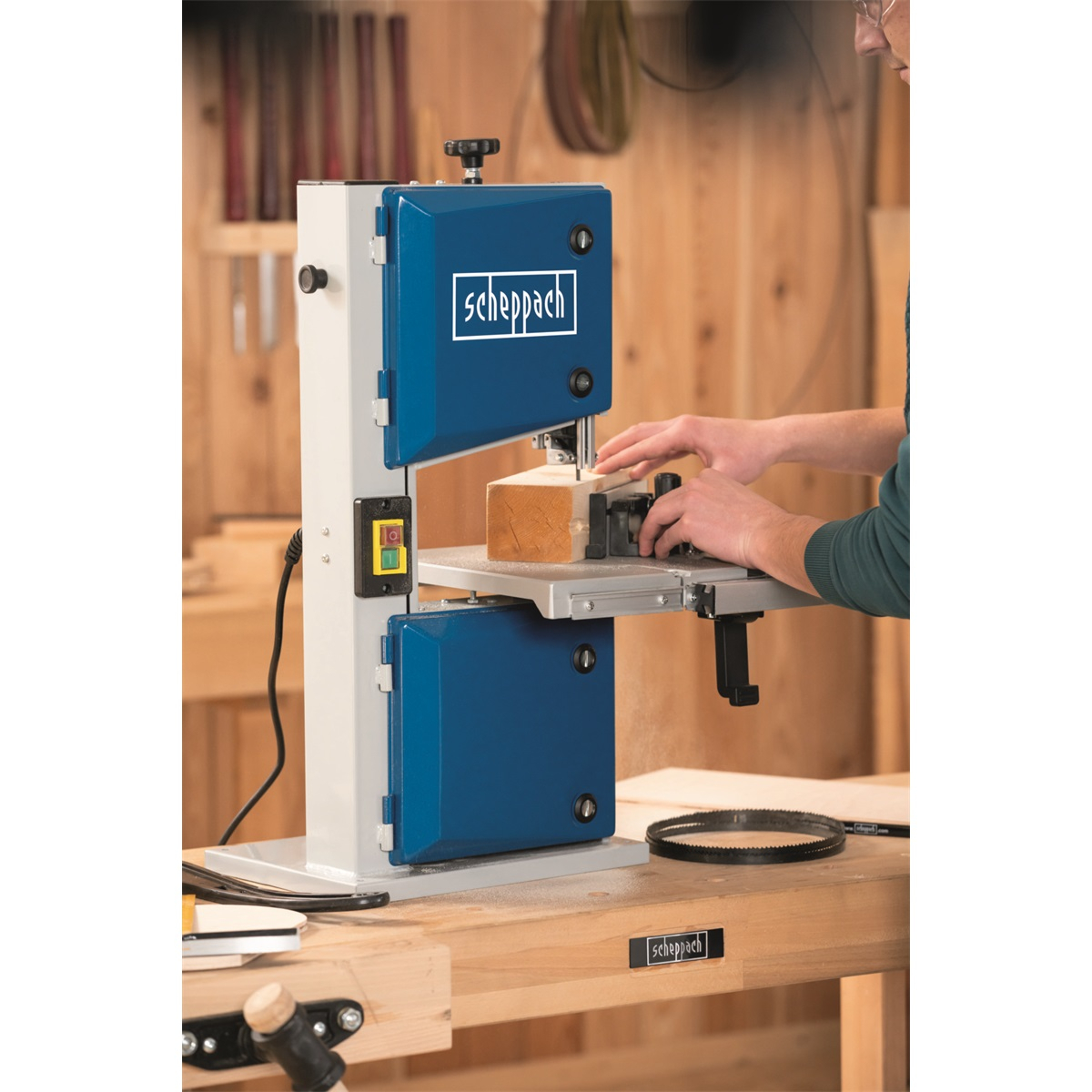

alkalmazás: A szalagfűrész alkalmas gerendák, deszkák, lécek, ívek, sablonok és egyéb alkatrészek előkészítésére. A hosszanti vonalzó segít az állandó szélesség megtartásában, a szögvezető megkönnyíti az ismétlődő keresztvágásokat, a dönthető asztal pedig ferde vágásokat tesz lehetővé. A pontos munkavégzéshez az asztalnak merevnek kell lennie, a vonalzónak párhuzamosnak kell lennie a szalaggal, a felső vezetőt pedig közvetlenül a munkadarab felett kell beállítani. Minél kisebb a szalag szabad hossza a vezető és az anyag között, annál jobban korlátozható annak eltérülése.
- Egyenes vágások: válasszon szélesebb szalagot, megfelelő feszességet és stabil hosszirányú vezetést.
- Formavágások: az ív sugárának meg kell felelnie a szalag szélességének; a túl széles szalagot nem lehet biztonságosan kis ívbe kényszeríteni.
- Magasabb munkadarabok: a vágás magasságának növekedésével csökken a hibalehetőség a feszesség, az élesség és a vezetés tekintetében.
- Sorozatgyártás: használjon ütközőket, és először próba vágással ellenőrizze a méreteket.
Fűrészszalag és
a vágás
minősége:
Az eredményt befolyásolja a szalag szélessége, a fogak közti távolság és geometriája, a test vastagsága, valamint a hegesztés minősége. A finomabb fogazás tiszebb felületet eredményez vékonyabb anyagoknál, de nehezebben vezeti el a forgácsot a mély vágásból. A durvább fogazás alkalmasabb tömör fának és nagyobb keresztmetszetű anyagoknak. A vágás során egyszerre legalább három fog legyen bekapcsolva, hogy az egyes fogak ne legyenek túlterhelve; túl sok fog az anyagban viszont lassítja a forgács eltávolítását és növeli a hőmérsékletet.
A csere szalagnak meg kell felelnie az adott fűrész tárcsáihoz és vezetőihez előírt hosszúságnak, szélességtartománynak és megengedett vastagságnak. Felhelyezés után a szalagot középre kell igazítani a tárcsákon, megfelelően meg kell feszíteni, és ellenőrizni kell az oldalsó és hátsó vezetők beállítását. A vezetők nem szoríthatják állandóan a szalagot nyugalmi állapotban. Rövid próbaüzem után válassza le a gépet, és ellenőrizze újra a szalag vezetését, feszességét és helyzetét.
Biztonság és
elszívás A munka megkezdése előtt csukja be a tárcsák burkolatait, állítsa be a védővezetékeket, ellenőrizze a szalag sértetlenségét, és távolítsa el a fából a szögeket vagy egyéb idegen tárgyakat. Mindkét kezével vezesse az anyagot a vágási pályán kívülre, a kis alkatrészeket megfelelő eszközzel tolja előre, a rönköket pedig rögzítse, hogy ne foroghassanak el. Vágás közben ne próbálja erőszakkal elfordítani az anyagot; ha a választott sugár nem felel meg a szalagnak, használjon segédvágásokat vagy keskenyebb szalagot.
A porelszívás javítja a vágási vonal láthatóságát, csökkenti a fűrészpor mennyiségét az alsó burkolatban, és elősegíti a stabil működést. A tömlőnek meg kell felelnie a nyak átmérőjének, és a porelszívónak biztosítania kell a szükséges áramlási sebességet. A szalag cseréje, beállítása vagy tisztítása előtt mindig válassza le a készüléket az áramellátásról, és várja meg a teljes leállást. Használjon szem- és hallásvédőt, valamint a porosságtól függően légúti védőfelszerelést is.
Műszaki adatok
| Rendelési szám | 5901501905 |
|---|---|
| EAN | 4046664073499 |
| Tápfeszültség | 230–240 V / 50 Hz |
| Teljesítmény S1 | 250 W |
| Teljesítmény S2 (30 perc) | 350 W |
| Motor fordulatszáma | 1 400 min⁻¹ |
| Futószalag sebessége | 900 m/min |
| Fűrészszalag hossza | 1 400 mm |
| A fűrészszalag szélessége | 6–12 mm |
| Max. vágási magasság | 80 mm |
| Kinyúlás | 200 mm |
| Munkasztal | 300 × 300 mm |

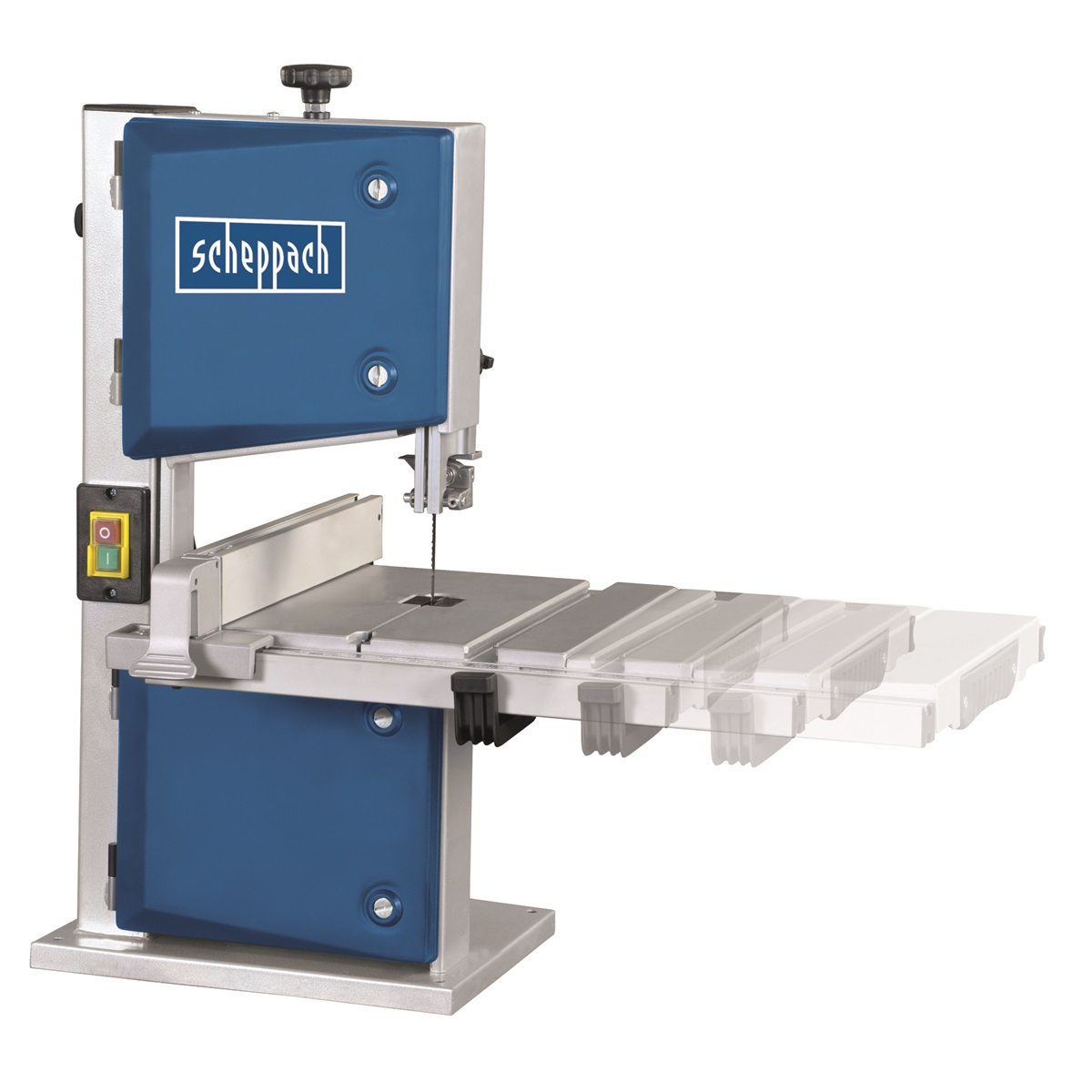

| Asztal kiterjesztéssel | 380–535 × 300 mm |

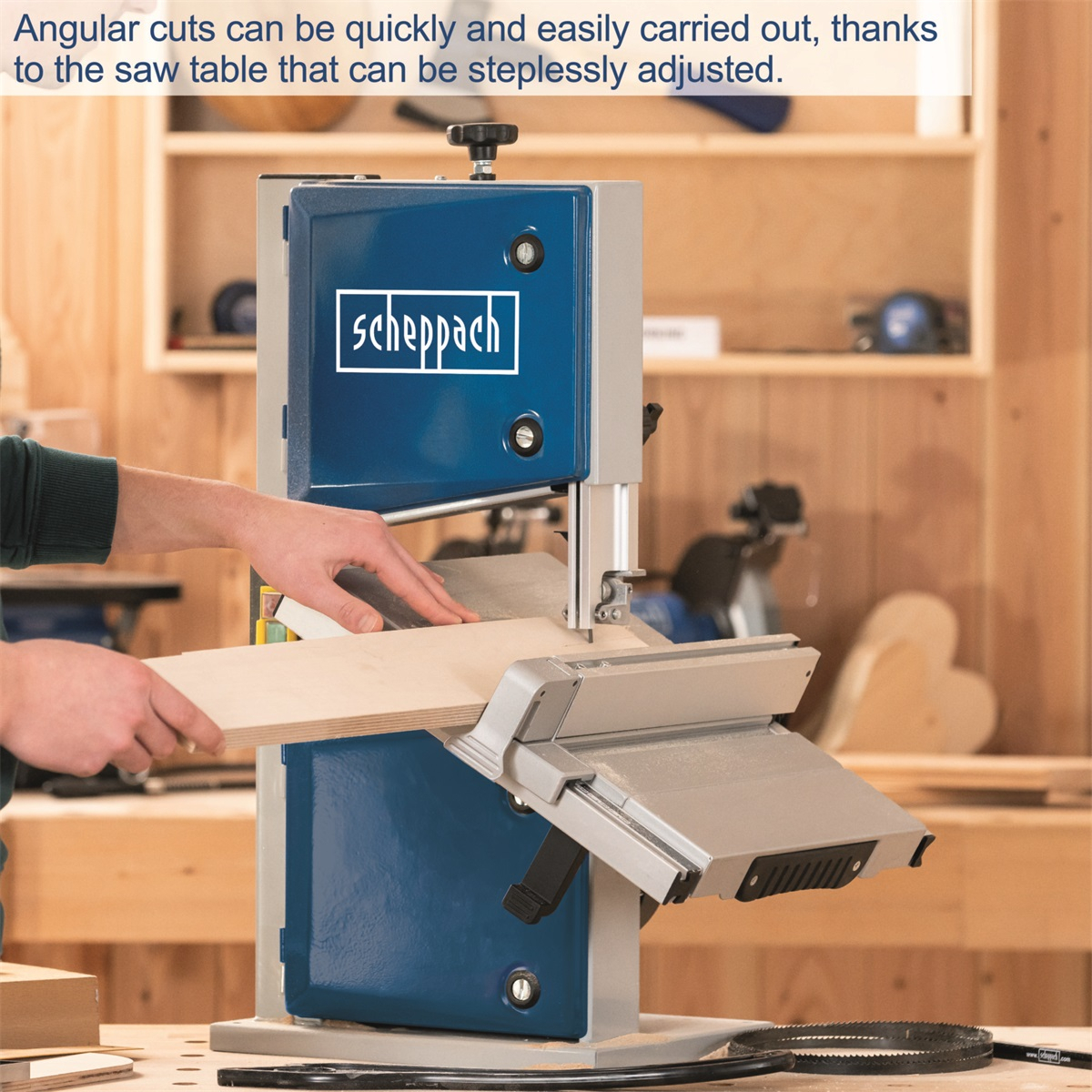

| Asztal dőlésszöge | 0–45° |
| A munkadarab maximális mérete | 400 × 400 × 80 mm |
| Elszívócsatlakozás | 40 mm |
| Nettó tömeg | 19 kg |
| A gép méretei | 420 × 530 × 690 mm |
| Akusztikus teljesítményszint LWA | 90,4 dB(A), KWA 3 dB |
| Akusztikus nyomásszint LpA | 77,4 dB(A), KpA 3 dB |
További paraméterek megjelenítése
A táblázat csak a pontos modellhez és rendelési számhoz rendelt értékeket tartalmazza. A kifejezetten meg nem jelölt tömeg nem tekinthető automatikusan nettó tömegnek, és nem kerül át a „Tömeg” szűrőbe. A csomagolás méretei nem a összeszerelt gép méreteiből származnak.
Beállítás és
karbantartás Az első használat előtt ellenőrizze az asztal síkosságát és rögzítését, a szalag merőlegességét, a vonalzó párhuzamosságát, a biztonsági kapcsolók működését, valamint a háromfázisú változat forgásirányát. A feszességet a szalag szélessége és típusa alapján állítsa be, ne csupán általános érzés alapján. A túl kicsi feszesség a vágás eltérítését okozza, a túl nagy feszesség pedig megterheli a csapágyakat, a kerekeket és a szalag hegesztési varratát. A kerekek és a vezetőpályák gumiburkolatát tartsa tisztán, gyanta lerakódásoktól mentesen.
Munka után a forgácsot elszívással távolítsa el, ne kézzel a szalag közelében. Rendszeresen ellenőrizze a vezetőpályák csapágyait, az alsó kerék keféjének állapotát, a kábelt, a kapcsolót és a féket, ha az a modell részét képezi. A tompa, repedt vagy egyenetlenül eloszló szalagot azonnal cserélje ki. Minden beavatkozáskor kövesse a gyártó konkrét utasításait.
További változatokat a fa szalagfűrészek kategóriájában talál. Megtekintheti a Scheppach márka egyéb gépeit is. További tanácsokat a gép és a fűrészszalag kiválasztásához, valamint a biztonságos munkavégzéshez a Svářečky-obchod tanácsadó oldalán talál.
Gyakran feltett kérdések
Milyen fűrészszalagot válasszak?
Tartsa be az előírt hosszúságot és szélességtartományt. A szélesebb fűrészszalag stabilabb az egyenes vágásnál, a keskenyebb pedig kisebb sugárú vágást tesz lehetővé. A fogak közötti távolságot az anyag magassága és típusa alapján válassza ki.
Miért tér el a vágás oldalra?
A leggyakoribb ok a tompa vagy sérült fűrészszalag, a helytelen feszítés, a vezetőpályák hibás beállítása, a túl gyors előtolás vagy a vágás természetes irányához nem igazított vonalzó.
A feltüntetett súly kizárólag nettó súly?
Nem feltétlenül. A „nettó” vagy „bruttó” kifejezett megjelölés hiányában a típus „nem megadott” marad, és csak a szállító által történő visszaigazolás vagy a szállítólevél alapján kerül át a paraméteres szűrőbe.
Vághatók-e kerek rönkök szalagfűrésszel?
Igen, de csak olyan biztonsági szerkezettel, amely megakadályozza a forgást. A szabadon elhelyezett kerek darab beakadhat a szalagba, és hirtelen megfordulhat; az eljárásnak mindig meg kell felelnie a gép használati utasításának.
