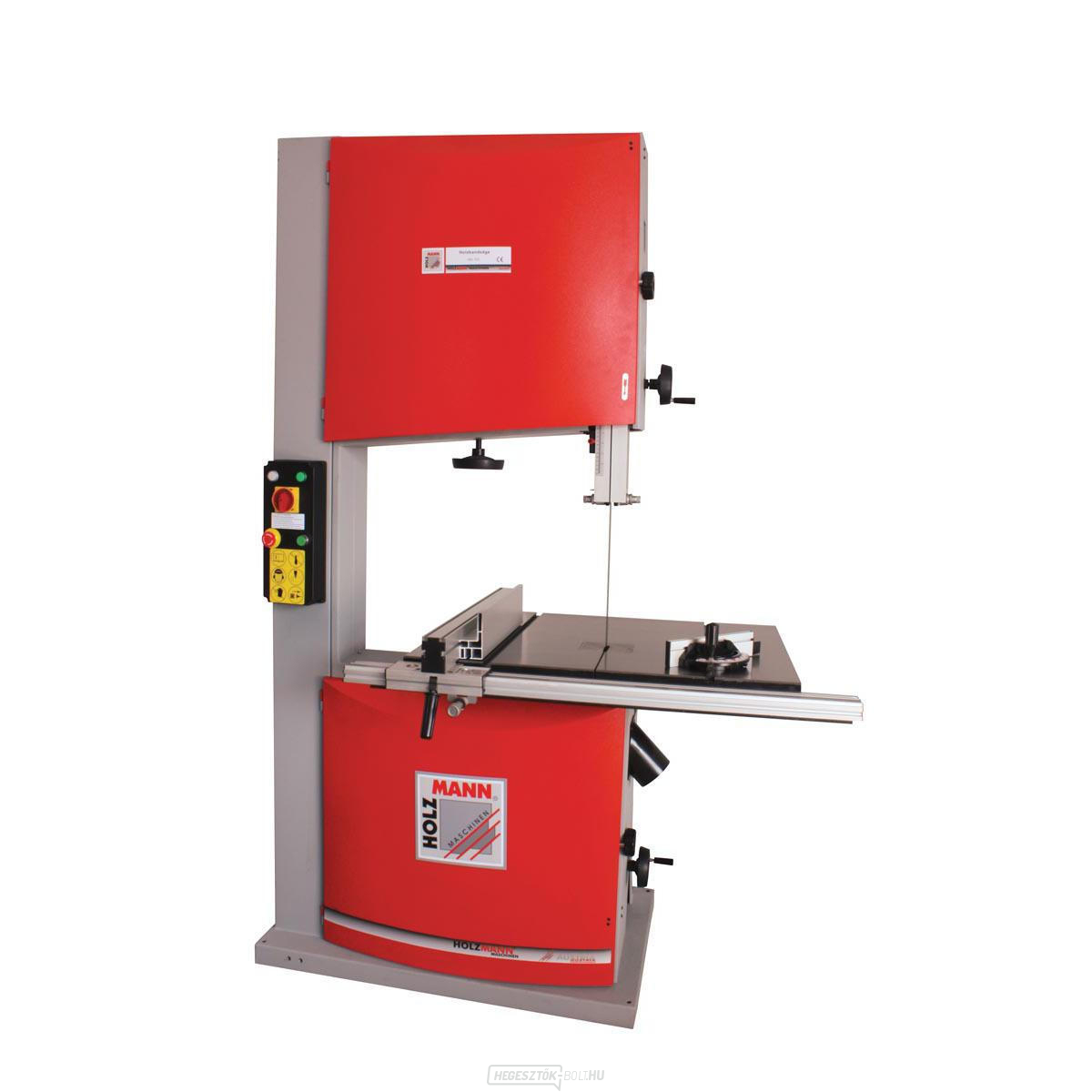

A Holzmann HBS700 400 V-os fa szalagfűrész a fa és a lemezanyagok egyenes, hosszanti, keresztirányú, valamint alakvágására szolgál a gyártó által meghatározott határokon belül. A pontos modell a HBS700_400V rendelési szám alatt szerepel, és 400 V-os tápfeszültséget használ. A folyamatosan keringő fűrészszalag keskeny vágást eredményez, csökkenti az anyagveszteséget, és lehetővé teszi olyan magasabb munkadarabok megmunkálását is, amelyekhez a hagyományos asztali körfűrész nem elegendő.
A választás során fontos összehasonlítani a maximális vágási magasságot, a keret kinyúlását, a szalag hosszát és megengedett szélességét, a szalag sebességét, az asztal méretét és annak dönthetőségét. A vágási magasság határozza meg a munkadarab vastagságát, míg a kinyúlás korlátozza a vágás és az él közötti távolságot. Ennél a modellnél 430 mm-es maximális vágási magassággal kell számolni. Az adatot mindig a pontos változatra vonatkoztassa, és ne egy másik generációból származó, hasonló nevű gépre.
Felépítés és gyakorlati

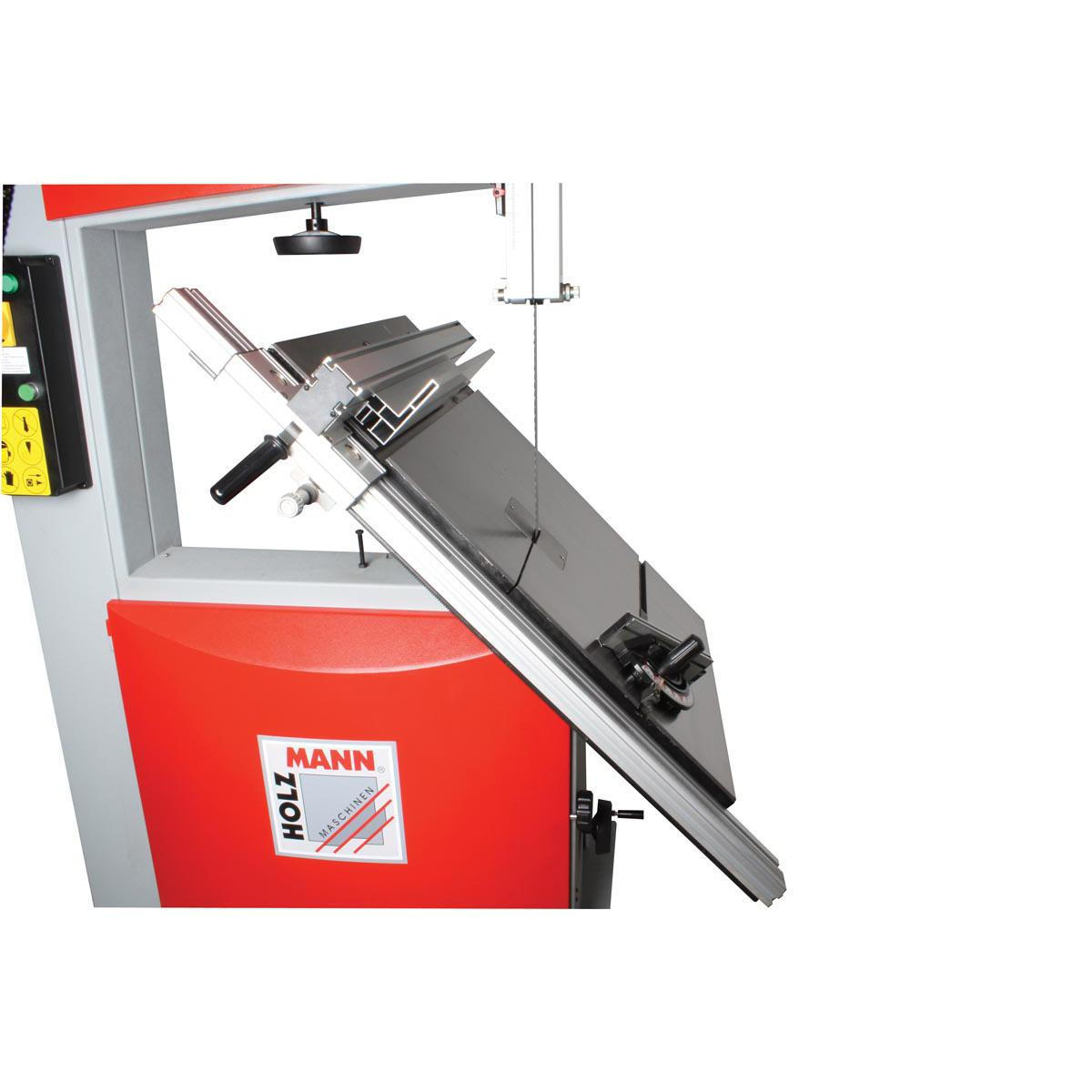

alkalmazás A szalagfűrész alkalmas gerendák, deszkák, lécek, ívek, sablonok és egyéb alkatrészek előkészítésére. A hosszanti vonalzó segít az állandó szélesség megtartásában, a szögvezető megkönnyíti az ismétlődő keresztvágásokat, a dönthető asztal pedig ferde vágásokat tesz lehetővé. A pontos munkavégzéshez az asztalnak merevnek kell lennie, a vonalzónak párhuzamosnak kell lennie a szalaggal, a felső vezetőt pedig közvetlenül a munkadarab fölé kell beállítani. Minél kisebb a szalag szabad hossza a vezető és az anyag között, annál jobban korlátozható annak eltérülése.
- Egyenes vágások: válasszon szélesebb szalagot, megfelelő feszességet és stabil hosszirányú vezetést.
- Formavágások: az ív sugárának meg kell felelnie a szalag szélességének; a túl széles szalagot nem lehet biztonságosan kis ívbe kényszeríteni.
- Magasabb munkadarabok: a vágás magasságának növekedésével csökken a hiba tűréshatára a feszesség, az élesség és a vezetés tekintetében.
- Sorozatgyártás: használjon ütközőket, és először ellenőrizze a méretet próba vágással.
Fűrészszalag és
a vágás
minősége:
Az eredményt befolyásolja a szalag szélessége, a fogak közötti távolság és geometriája, a test vastagsága, valamint a hegesztés minősége. A finomabb fogazat tisztaabb felületet eredményez vékonyabb anyagoknál, de nehezebben vezeti el a forgácsot a mély vágásból. A durvább fogazás alkalmasabb tömör fákhoz és nagyobb keresztmetszetekhez. A vágás során egyszerre legalább három fog legyen bekapcsolva, hogy az egyes fogak ne legyenek túlterhelve; ellenkező esetben, ha túl sok fog érintkezik az anyaggal, az lassítja a forgács eltávolítását és növeli a hőmérsékletet.

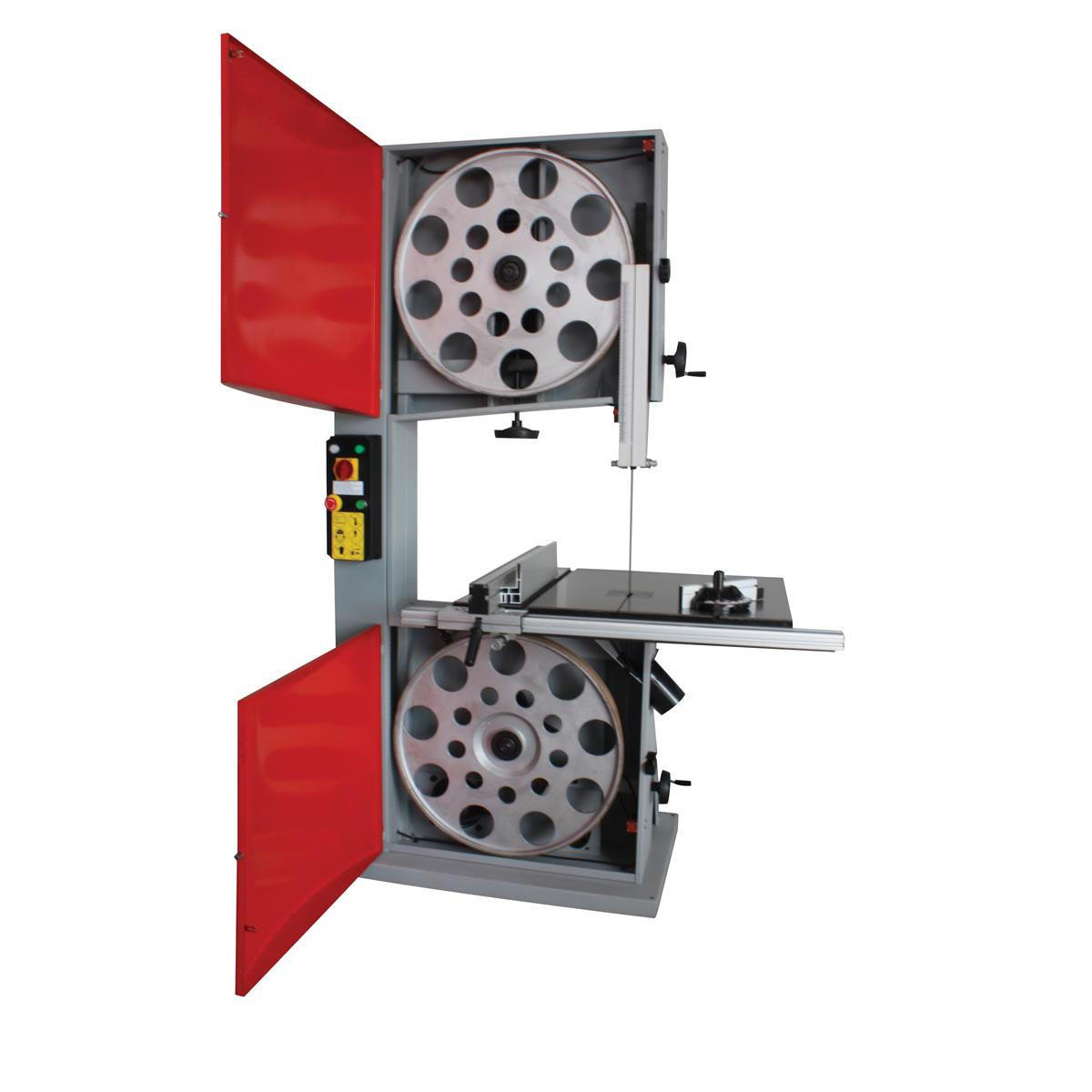

A pótfűrészszalagnak meg kell felelnie az adott fűrész tárcsáihoz és vezetőihez előírt hosszúságnak, szélességtartománynak és megengedett vastagságnak. Felhelyezés után a szalagot középre kell igazítani a tárcsákon, megfelelően megfeszíteni, majd ellenőrizni kell az oldalsó és hátsó vezetők beállítását. A vezetők nyugalmi állapotban nem szoríthatják folyamatosan a szalagot. Rövid próbaüzem után válassza le a gépet, és ellenőrizze újra a szalag vezetését, feszességét és helyzetét.
Biztonság és
elszívás A munka megkezdése előtt csukja be a kerékburkolatokat, állítsa be a védővezetékeket, ellenőrizze a szalag sértetlenségét, és távolítsa el a fából a szögeket vagy egyéb idegen tárgyakat. Mindkét kezével vezesse az anyagot a vágási pályán kívülre, a kis alkatrészeket megfelelő segédeszközzel tolja előre, a rönköket pedig rögzítse, hogy ne forogjanak el. Vágás közben ne próbálja erőszakkal elfordítani az anyagot; ha a választott sugár nem felel meg a szalagnak, használjon segédvágásokat vagy keskenyebb szalagot.
A porelszívás javítja a vágási vonal láthatóságát, csökkenti a fűrészpor mennyiségét az alsó burkolatban, és elősegíti a stabil működést. A tömlő átmérőjének meg kell felelnie a csatlakozó átmérőjének, és a porelszívónak biztosítania kell a szükséges áramlási sebességet. A szalag cseréje, beállítása vagy tisztítása előtt mindig válassza le a készüléket az áramellátásról, és várja meg, amíg teljesen leáll. Használjon szem- és hallásvédőt, valamint a porosságtól függően légúti védőfelszerelést is.
Műszaki adatok
| Rendelési szám | HBS700_400V |
|---|---|
| Tápfeszültség | 400 V |
| S1 fogyasztás | 4 000 W |
| Teljesítmény S6 | 5 600 W |
| Munkalap | 700 × 900 mm |
| Asztal dőlésszöge | -5 és +45° között |
| Max. vágási magasság | 430 mm |
| Fűrészszalag | 5 020 mm |
| A fűrészszalag szélessége | 19–50 mm |
| Súly – típus nincs megadva | 454 kg |
| Csomagolási méretek | 1 125 × 735 × 2 340 mm |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
A táblázat csak a pontos modellhez és rendelési számhoz rendelt értékeket tartalmazza. A kifejezetten meg nem jelölt tömeg nem tekinthető automatikusan nettó tömegnek, és nem kerül át a „Tömeg” szűrőbe. A csomagolási méretek nem a összeszerelt gép méreteiből származnak.
Beállítás és
karbantartás Az első használat előtt ellenőrizze az asztal síkosságát és rögzítését, a szalag merőlegességét, a vonalzó párhuzamosságát, a biztonsági kapcsolók működését, valamint a háromfázisú változat esetében a forgásirányt. A feszességet a szalag szélessége és típusa alapján állítsa be, ne csak általános érzés alapján. A túl kicsi feszesség a vágás eltérítését okozza, a túl nagy pedig megterheli a csapágyakat, a kerekeket és a szalag hegesztési varratát. A kerekek és a vezetőpályák gumi burkolatát tartsa tisztán, gyantafoltoktól mentesen.
Munka után a forgácsot elszívással távolítsa el, ne kézzel a szalag közelében. Rendszeresen ellenőrizze a vezetők csapágyait, az alsó kerék keféjének állapotát, a kábelt, a kapcsolót és a féket, ha az a modell részét képezi. A tompa, repedt vagy egyenetlenül elosztott szalagot azonnal cserélje ki. Minden beavatkozáskor kövesse a gyártó konkrét utasításait.
További változatokat a fa szalagfűrészek kategóriájában talál. Megtekintheti a Holzmann márka egyéb gépeit is. További tanácsokat a gép és a fűrészszalag kiválasztásához, valamint a biztonságos munkavégzéshez a Svářečky-obchod tanácsadó oldalán talál.
Gyakran feltett kérdések
Milyen fűrészszalagot válasszak?
Tartsa be az előírt hosszúságot és szélességtartományt. A szélesebb fűrészszalag stabilabb az egyenes vágásnál, a keskenyebb pedig kisebb sugárú vágást tesz lehetővé. A fogak közötti távolságot az anyag magassága és típusa alapján válassza ki.
Miért tér el a vágás oldalra?
A leggyakoribb ok a tompa vagy sérült fűrészszalag, a helytelen feszítés, a vezetőpályák hibás beállítása, a túl gyors előtolás vagy a vágás természetes irányához nem igazított vonalzó.
A feltüntetett súly kizárólag nettó súly?
Nem feltétlenül. A „nettó” vagy „bruttó” kifejezett jelölés hiányában a típus „nem megadva” marad, és csak a szállító által történő megerősítés vagy a logisztikai levél alapján kerül át a paraméteres szűrőbe.
Vághatók-e kerekfák szalagfűrészen?
Igen, de csak olyan biztonsági rögzítővel, amely megakadályozza a forgást. A szabadon elhelyezett kerek darab beakadhat a szalagba, és hirtelen megfordulhat; az eljárásnak mindig meg kell felelnie a gép használati utasításának.
