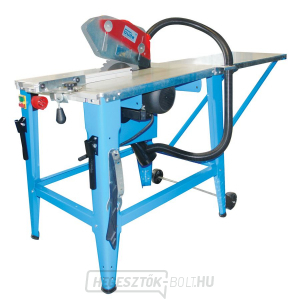

A GÜDE GTKS 315/400 V asztali körfűrész a fa és lemezanyagok pontos hosszanti, keresztirányú és szögletes vágására szolgál a gyártó által megengedett tartományon belül. A GTKS 315/400 V modell 315 × 30 mm-es, 40 fogú vágókorongot használ, és merőleges beállítás esetén 83 mm-es maximális vágási mélységet biztosít. Olyan felhasználók számára készült, akiknek ismétlődő vágási méretekre, a munkadarab stabil vezetésére és a kézi körfűrésszel végzett munkához képest biztonságosabb ellenőrzésre van szükségük.
A választásnál nem csupán a 2 800 W (P1) teljesítmény a döntő. Ugyanilyen fontos az asztal merevsége, a hosszanti vonalzó pontossága, a használható vágási szélesség, a tárcsa átmérője, a magasság és a dőlésszög beállításának módja, valamint a porelszívó csatlakoztatásának lehetősége. A 400 V / 50 Hz-es tápfeszültségnek meg kell felelnie a munkahely elektromos hálózatának. Háromfázisú változat esetén a csatlakoztatást és a forgásirány ellenőrzését szakképzett személynek kell elvégeznie.
Felépítés és gyakorlati

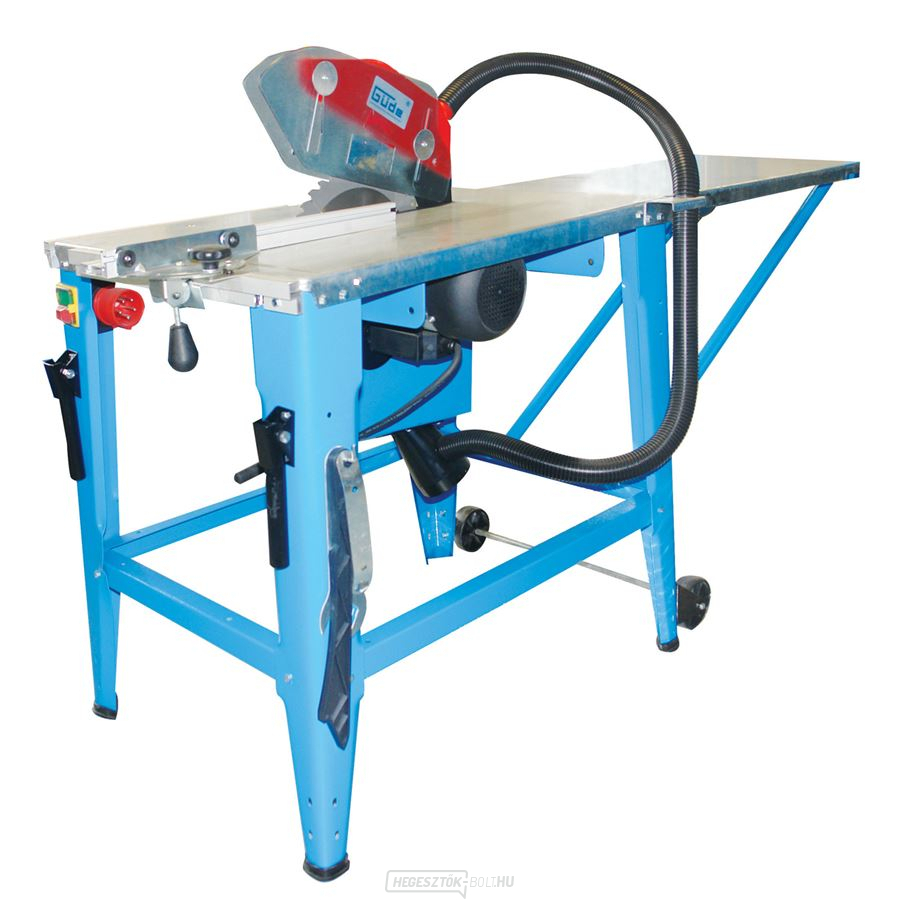

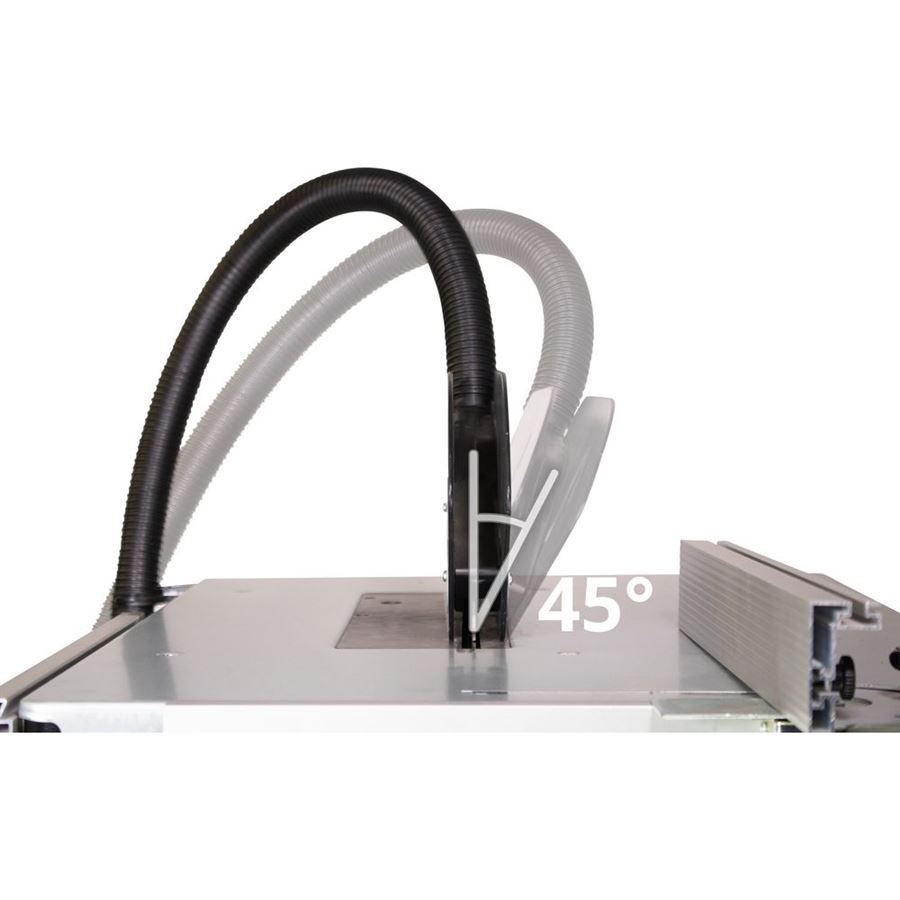

előnyök A felszereltség magában foglalja a stabil állványt, a horganyzott asztalt, a hosszanti és szögmérőt, valamint a háromfázisú motort. A szilárd asztal referenciafelületet biztosít a megmunkandó anyag számára, a megfelelően beállított hosszirányú vonalzó pedig segít a vágás teljes hosszán egyenletes szélesség fenntartásában. A szögletes ütköző kisebb alkatrészek keresztirányú és ferde vágásához szolgál. A tárcsa magasságának beállítása lehetővé teszi, hogy korlátozzuk annak az anyag fölé való kiállását, a 0–45°-os dőlésszög pedig kiterjeszti a felhasználási lehetőségeket ferdevágásokra is.
- Vágási kapacitás: 83 mm 90°-os szögnél és 50 mm 45°-os szögnél.
- Vágószerszám: 315 × 30 mm, 40 fog; a fogak számát és geometriáját az anyag és a kívánt élminőség alapján választják ki.
- Forgási sebesség: 2 800 min⁻¹ a precíziós modell és változat esetében.
- Munkaterület: 800 × 550 mm.
- Azonosító: GTKS 315/400 V modell, rendelési szám: 55152.
A korong kiválasztása és
a vágás
minősége
: A tömör fa hosszirányú vágásához kevesebb fogszámú, a forgács elvezetéséhez elegendő helyet biztosító korongot kell használni. Keresztirányú vágásokhoz és látható élekhez finomabb, több fogszámú korong alkalmas. A laminált, MDF, rétegelt lemez vagy műanyagok speciális geometriát igényelhetnek. Nem elég csupán az átmérőt figyelembe venni; a befogónyílásnak, a vágási szélességnek, a fűrészlap testének vastagságának, a megengedett maximális fordulatszámnak és a tágítóékre vonatkozó követelményeknek is mindig meg kell felelniük.

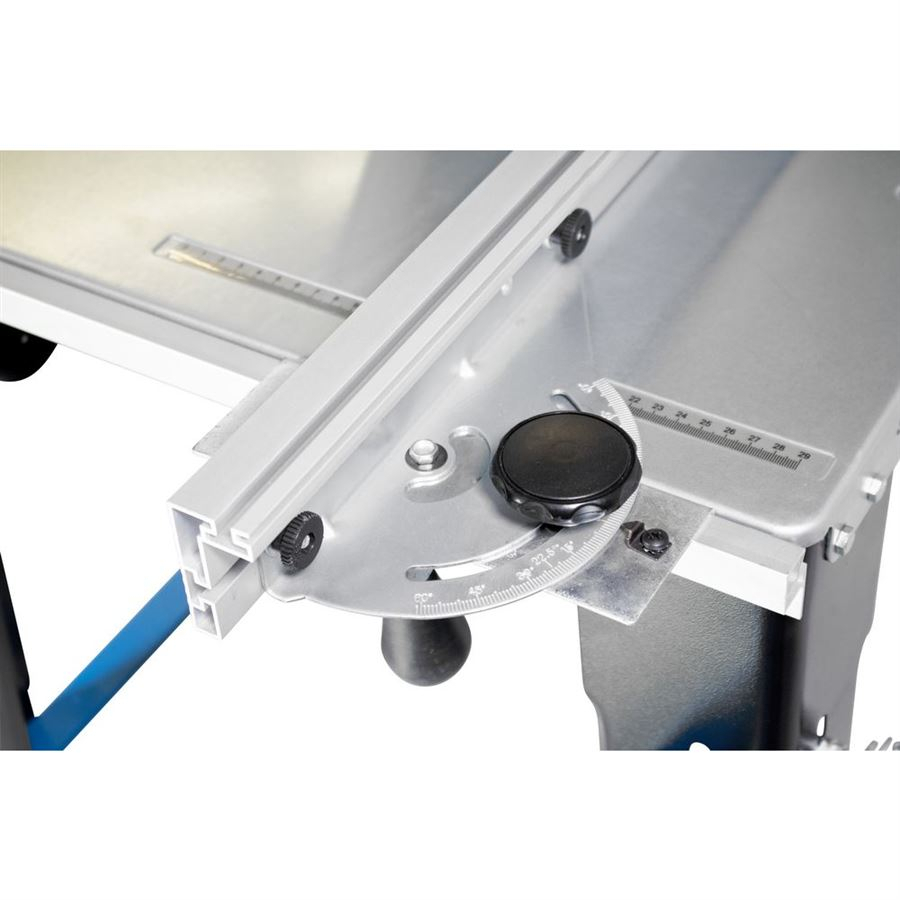

Az első vágás előtt ellenőrizze, hogy a vonalzó párhuzamos-e a fűrészlappal, és hogy a fűrészlap merőleges-e az asztalra. Egy próba vágás megmutatja, hogy a beállított skála megfelel-e a tényleges méretnek. Hosszanti vágáskor a vonalzó nem nyomhatja a munkadarabot a tárcsa hátsó részébe, mert ez növelné a beszorulás és a visszacsapódás kockázatát. A hosszú vagy széles munkadarabokat az asztal előtt és mögött is támasztja alá úgy, hogy súlyuk ne változtassa meg az előtolás irányát.
Biztonságos munkavégzés és

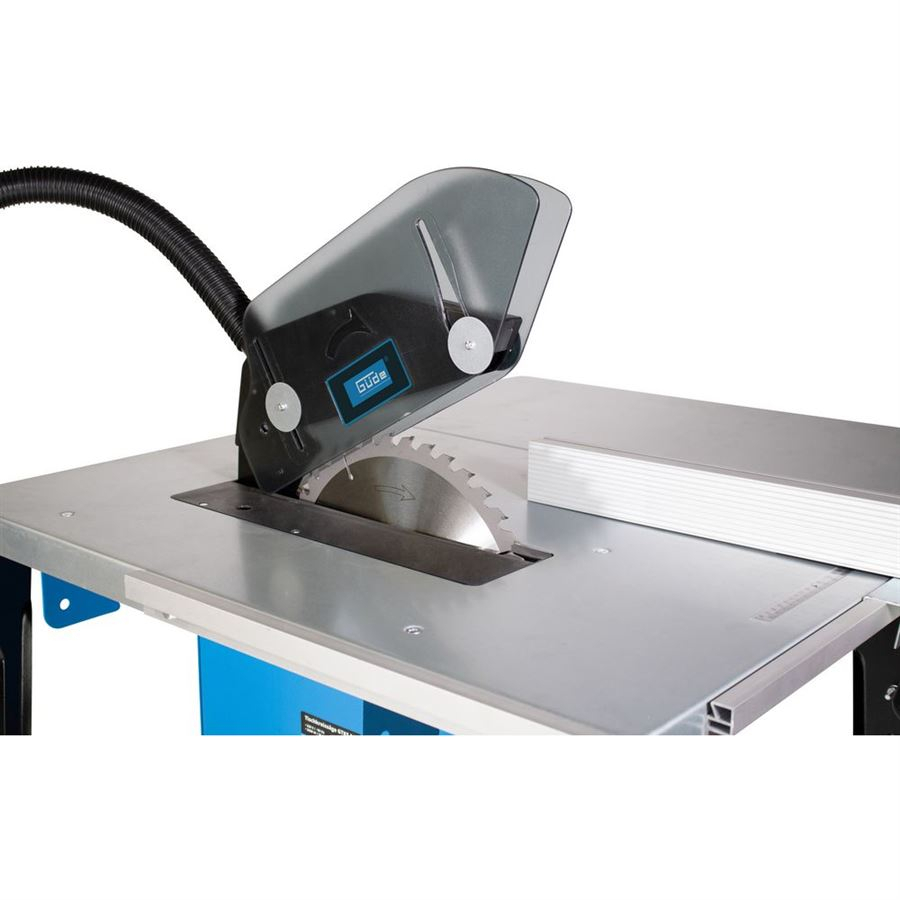

elszívás A tárcsa burkolata, a tágító ék és a tolórúd alapvető biztonsági elemek, amelyeket normál vágás során nem szabad eltávolítani. A munkadarabot egyenletesen vezesse, kezét tartsa a tárcsa síkjától távol, és soha ne vágjon szabadon, vonalzó vagy szögütköző nélkül. A keskeny alkatrészeket megfelelő rögzítőeszközzel tolja előre. A tárcsa cseréje, beállítása, tisztítása vagy a maradványok eltávolítása előtt mindig válassza le a gépet az áramellátásról, és várja meg, amíg teljesen leáll.
A hatékony elszívás javítja a láthatóságot, csökkenti a fűrészpor lerakódását a burkolatban, és csökkenti a munkahely porosságát. A tömlő átmérőjének meg kell felelnie a csatlakozónak, és a porelszívónak elegendő áramlási teljesítménnyel kell rendelkeznie. A porelszívás nem helyettesíti a szem-, hallás- és légutak védelmét. A munka során tartsa be a gyártó utasításait, a biztonsági jelöléseket és a megengedett anyagokat; az, hogy egy adott vágókorong felszerelhető, még nem jelenti azt, hogy a gép minden anyaghoz alkalmas.
Műszaki adatok
| Rendelési szám | 55152 |
|---|---|
| Tápfeszültség | 400 V / 50 Hz |
| Teljesítményfelvétel | 2 800 W (P1) |
| Fűrészlap fordulatszáma | 2 800 min⁻¹ |
| Fűrészlap | 315 × 30 mm, 40 fog |
| Max. bevágás 90°-nál | 83 mm |
| Max. vágási mélység 45°-nál | 50 mm |
| Munkapad | 800 × 550 mm |
| A tárcsa dőlésszöge | 0–45° |
| Súly – típus nem megadva | 44 kg |
További paraméterek megjelenítése
A paramétereket a pontos modell és az elektromos változat esetében hasonlítottuk össze. Az egyetlen meg nem jelölt tömeget nem tekintjük automatikusan nettó tömegnek. A csomag méretei nem a összeszerelt gép méreteiből származnak.
A szállítmány tartalma és
a telepítés
előkészítése
A rendelkezésre álló adatok szerint a szállítmány tartalma: 315 mm-es HM tárcsa, állvány, vonalzók, burkolat, tágító ék és tolórúd. A készletek esetében az egyes rendelési számok felsorolása a meghatározó, a hagyományos fűrészek esetében pedig az aktuális raktári konfiguráció. A kiszállítás előtt célszerű ellenőrizni a tárcsák számát, az állvány típusát, a vonalzókat és a szerelési alkatrészeket, mivel a tartozékok sorozatonként változhatnak.
A telepítéshez gondoskodjon egy sík támasztófelületről, szabad helyről a leghosszabb munkadarabok behelyezéséhez és eltávolításához, megfelelő elektromos áramkörről, valamint éles kanyarok nélküli elszívócső-vezetékekről. A mobil fűrész gép gyakori szállításhoz és építési munkákhoz alkalmas, míg a nehezebb öntöttvas gép jobban csillapítja a rezgéseket és elősegíti a munkaműhelyben a folyamatok ismételhetőségét. Teljes nagyformátumú rétegelt lemezek esetén célszerűbb lehet egy hosszabb szánnal és adott esetben elővágó funkcióval rendelkező formázó fűrész.
További változatokat a körfűrészes asztali fűrészek kategóriájában talál. Megtekintheti a GÜDE márka egyéb gépeit is. A vágási mélység, az áramellátás, a felépítés és a vezetőlécek részletes összehasonlítását a „Hogyan válasszuk ki a faanyaghoz való körfűrészes asztali fűrészt?” című tanácsadó cikk tartalmazza.
Gyakran feltett kérdések
Milyen fűrészlapot lehet használni?
Az alapméret 315 × 30 mm, 40 fog. A pótfűrészlapnak meg kell felelnie az átmérő, a befogónyílás, a vastagság, a maximális fordulatszám és a tágítóékszerkezet tekintetében. A fogak geometriáját az anyag szerint válassza ki.
Milyen vastag anyagot tud a fűrész átvágni?
A tesztelt maximális vágási mélység 83 mm 90°-os szögnél és 50 mm 45°-os szögnél. A gyakorlatban hagyjon tartalékot az anyag vezetésére, a fűrészlap minőségére és a kívánt vágási tisztaságra.
A megadott súly nettóként értendő?
Nem. Ha a forrás kifejezetten nem különbözteti meg a nettó és a bruttó súlyt, az érték „típus nem megadva” marad, és csak a megerősítés után kerül át a paraméteres szűrőbe.
A fűrész alkalmas nagy méretű rétegelt lemezek vágására?
Ez az asztal méreteitől, a vágási szélességtől és a támaszoktól függ. Egész táblák rendszeres méretre vágásához általában alkalmasabb egy csúszó kocsival és elővágással rendelkező méretre vágó fűrész.
