A Gude GRK 2534.1 BSL gérvágó egy elektromos gérvágó, amelyet precíz vágásokhoz, gérvágásokhoz, valamint a kialakításnak megfelelően kombinált ferde vágásokhoz terveztek. A 55258-as precíziós modell 255 × 30 mm-es vágótárcsával működik, motorjának teljesítménye 2 000 W/P1. Az alapbeállítás melletti vágási kapacitás 78 × 325 mm.

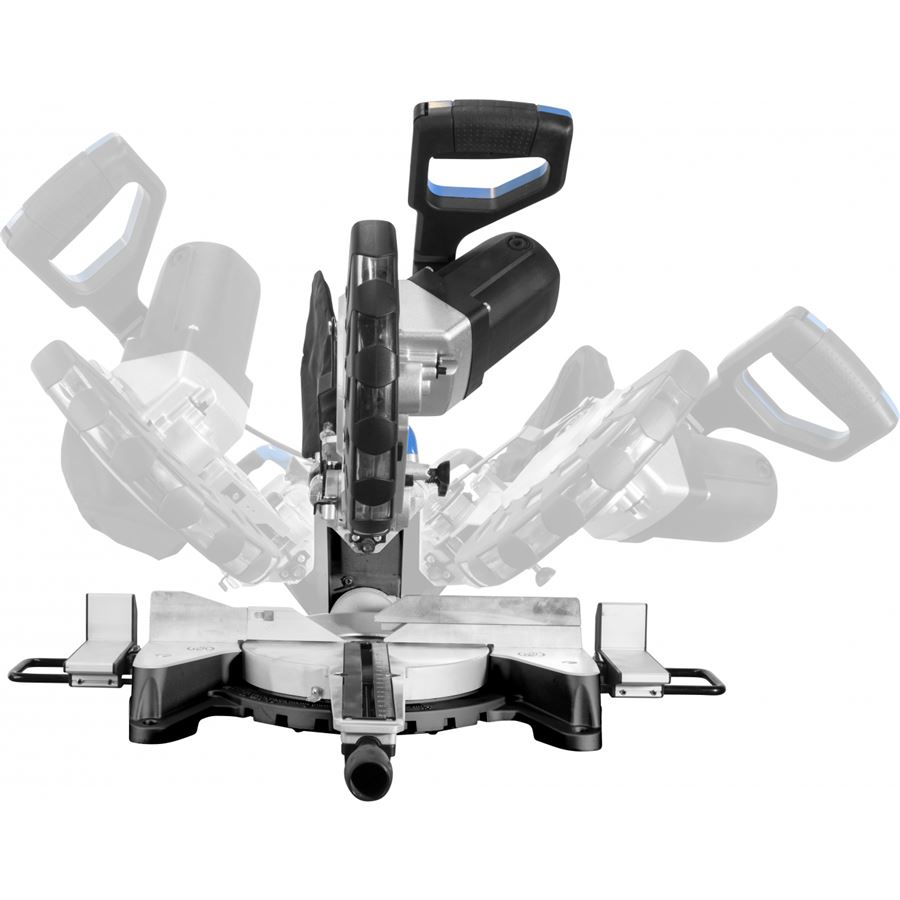

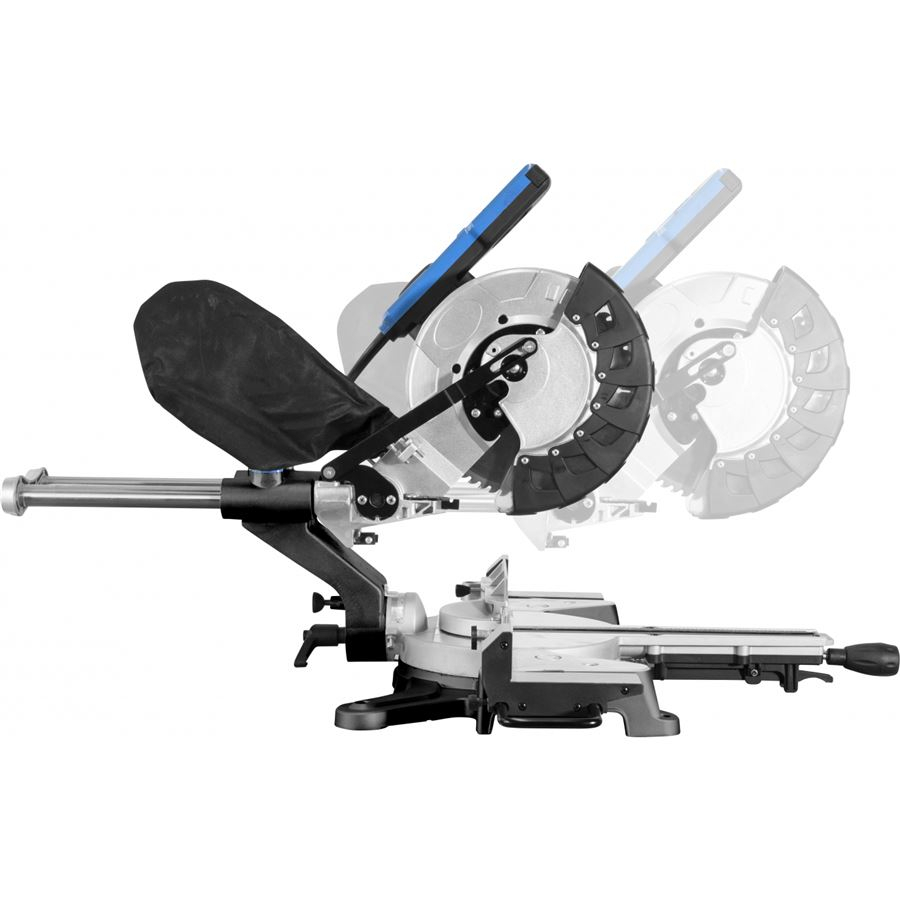

A fűrész gérlécek, deszkák, lécek, padlólapok, padlóelemek és egyéb faalkatrészek előkészítéséhez használható. A csúszó szerkezet – amennyiben a modellben megtalálható – növeli a vágási szélességet; a forgóasztal beállítja a gérvágás szögét, a vágófej dőlésszöge pedig a ferde vágást biztosítja. A konkrét határértékeket a hitelesített táblázat tartalmazza, és azokat nem lehet átvenni a hasonló nevű változatból.
Pontos vágás és
ferdevágások A tiszta eredmény érdekében nemcsak a szög beállítása fontos, hanem a megfelelő fűrészlap, az anyag szilárd megtámasztása és a vágóegység egyenletes előtolása is. A megmunkálandó anyagnak teljes felületével az asztalra és a támasztó vonalzóra kell feküdnie. Hosszú alkatrészek esetén célszerű azonos magasságú támasztékokat használni, hogy az anyag a vágás során ne süllyedjen le, és ne nyomja oldalra a vágókorongot.
A sorozatvágás előtt érdemes próbavágást végezni, és szögmérővel ellenőrizni a tényleges szöget. A szokásos pozíciók ütközői meggyorsítják a beállítást, de az eredmény pontossága a konkrét gép beállításától, az anyag egyenességétől és a tárcsa állapotától függ. A lézer vagy az árnyékvonal segít a tájolásban, de nem helyettesíti a méretek és a fogak helyzetének ellenőrzését a jelöléshez képest.
A tárcsa és
a
megfelelő
anyag: A tárcsa átmérőjének és befogófuratának meg kell felelnie a modell műszaki adataival. A fogak számát és geometriáját az anyag szerint kell kiválasztani: a durvább fogazás gyorsabban vezeti el a forgácsot szerkezeti vágáskor, míg a finomabb tárcsa általában tisztább éleket hagy a léceknél és a lemezanyagoknál. Mindig tartsa be a tárcsa megengedett fordulatszámát és a gyártó által előírt felhasználást.
Ha a gyártó többféle anyagot engedélyez, akkor a megfelelő tárcsát kell felhelyezni. A szokásos faipari tárcsát nem lehet automatikusan alkalmasnak tekinteni alumínium, acél vagy műanyag megmunkálására. A munkadarabot feltétlenül tisztítsa meg a laza részekről; használt fa esetén ellenőrizze a szögeket, csavarokat és egyéb fémtárgyakat.
Fő előnyök
- Ismételhető vágás: a rögzített ütköző és a megfelelően beállított asztal megkönnyíti az azonos alkatrészek gyártását.
- Ferdévágás és ferde vágás: a két síkban történő beállítás kiterjeszti a felhasználási lehetőségeket keretek, lécek és szerkezeti csatlakozások gyártásánál.
- Vágási kapacitás: a táblázatban szereplő méretek az egyes szögkombinációk esetén elérhető tényleges keresztmetszetet mutatják.

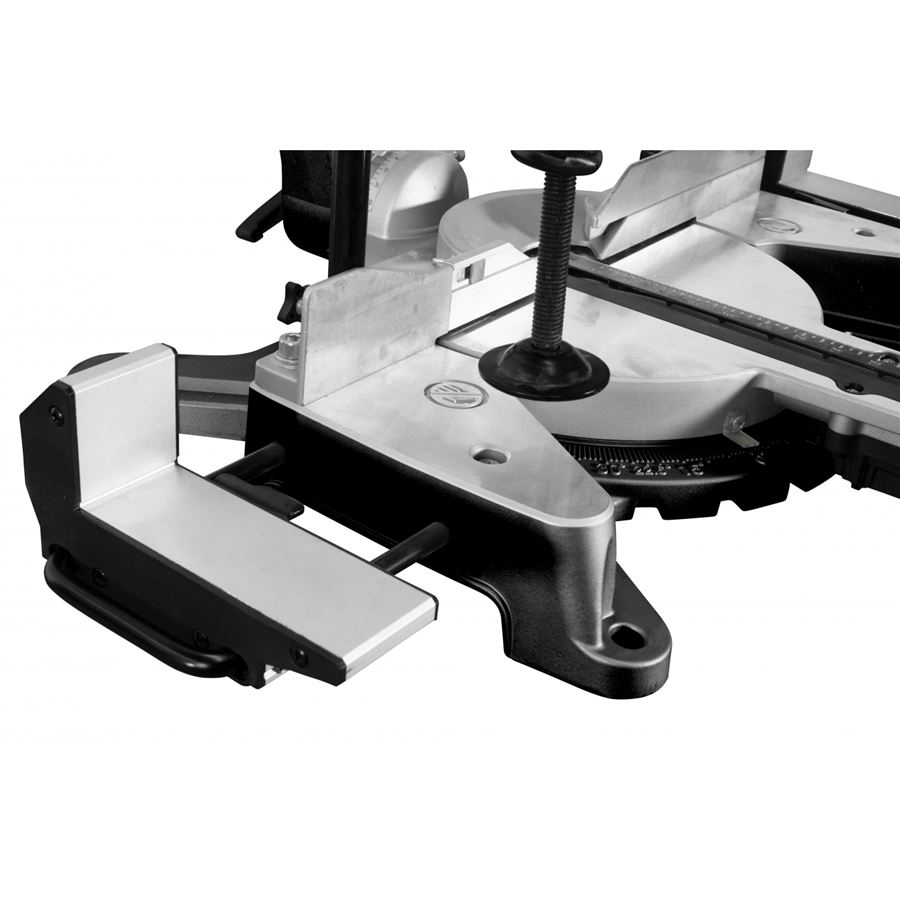

- Stabil vezetés: az anyagtámaszok és a rögzítés korlátozzák a munkadarab elmozdulását.
- Elszívás: egy megfelelő porszívó csatlakoztatása javítja a kilátást és csökkenti a szabadon repülő fűrészpor mennyiségét.
Műszaki adatok
| Modell / rendelési szám | 55258 |
|---|---|
| EAN | 4015671326287 |
| Csatlakozás | 230 V~50 Hz |
| Üresjárati fordulatszám | 4 800 min-1 |
| Vágási teljesítmény 45°–90° | 78 × 240 mm |
| Az összeszerelt berendezés szélessége mm-ben | 1 000 |
| Az összeszerelt berendezés hossza (mm) | 730 |
| Motor teljesítménye | 2 000 W/P1 |
| Vágási teljesítmény 90°–90° | 78 × 325 mm |
| Fűrészlap | 255 × 30 mm |
| Az összeszerelt berendezés magassága mm-ben | 600 |
| Súly | 17 kg |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
A táblázat kizárólag a pontos modellre vonatkozó adatokat tartalmazza. A nettó, bruttó és jelöletlen tömeg nem összeadható; a csomagolás méreteit csak akkor adjuk meg, ha azok kifejezetten megerősítést nyertek.
A munkahely előkészítése és
a biztonság A gépet egy sík és megfelelő teherbírású munkafelületre kell rögzíteni. A csatlakoztatás előtt ellenőrizze az áramellátást, a kábel sértetlenségét, a vágótárcsa helyes felszerelését, a védőburkolat működését és az összes beállítás meghúzását. A csúszó fűrész mögötti térnek lehetővé kell tennie a vezető teljes mozgását anélkül, hogy az falhoz vagy más berendezéshez érne.
Vágás közben viseljen szem- és hallásvédőt. Tartsa a kezét a vágókorong pályáján kívül, rövid darabokat ne vágjon biztonságos rögzítés nélkül, és ne távolítsa el a vágási maradékokat, amíg a vágókorong teljesen le nem áll. A vágókorong cseréjét, a tisztítást és a beállítást kizárólag a hálózati csatlakozás leválasztása után, valamint a konkrét modell használati utasításának megfelelően végezze.
Karbantartás és
pontosság
-ellenőrzés
: Rendszeresen tisztítsa meg az asztalt, a hornyokat, a burkolatot és a porelszívó területét. A lerakódott fűrészpor korlátozhatja a burkolat mozgását, vagy ronthatja a munkadarab illeszkedését. Ellenőrizze a tárcsa állapotát, az előtolás játékát, a vonalzó merőlegességét és az ütközők meghúzottságát. A tompa vagy sérült fűrészlap növeli a munkadarabra nehezedő nyomást, a felmelegedést és a vágás eltérítésének kockázatát
. További változatokat a gérvágók kategóriában talál. Megtekintheti a GÜDE márka egyéb gépeit is. A kivitel, a fűrészlap és a vágási kapacitás kiválasztásában segítséget nyújt a „Hogyan válasszunk gérvágót?” című tanácsadó cikk.
Gyakran feltett kérdések
Milyen fűrészlap alkalmas a fűrészhez?
Tartsa be az előírt átmérőt, a befogónyílást, a maximális fordulatszámot és a vágandó anyagra vonatkozó előírásokat. A fogak számát a kívánt vágási sebesség és a vágás tisztasága alapján válassza ki.
Mit jelentenek a 90°/90° és 45°/45° vágási méretek?
Az első adat a forgóasztal gérvágási beállítását, a második pedig a fűrészfej dőlésszögét jelöli. A szög változásával általában csökken a rendelkezésre álló vágási szélesség vagy magasság.
A lézer vagy az XPS jelzi a vágás pontos élét?
Ez csak egy segédeszköz a gyors beállításhoz. Pontos vagy sorozatgyártás előtt mindig ellenőrizze a pozíciót egy tényleges próba vágással.
Miért kell különbséget tenni a nettó és a bruttó tömeg között?
A nettó tömeg a gépet, a bruttó tömeg pedig a szállítási egységet jelenti. A termék szűrőnél a nettó tömeg a releváns; a bruttó tömeg a logisztikához és a szállításhoz tartozik.
