Az IGM LAGUNA Fusion 1 körfűrész egy asztali körfűrész, amely a gyártó által megengedett tartományon belül faanyagok és lemezanyagok precíz hosszanti, keresztirányú és szögletes vágására szolgál. A Fusion 1 modell 250 × 30 mm-es vágókorongot használ, és merőleges beállítás esetén 79 mm-es maximális vágási mélységet biztosít. Olyan felhasználók számára készült, akiknek ismétlődő vágási méretekre, a munkadarab stabil vezetésére és a kézi körfűrésszel való munkához képest nagyobb biztonságra van szükségük.
A választásnál nem csak a 1 450 W-os teljesítmény a döntő. Ugyanilyen fontos az asztal merevsége, a hosszanti vonalzó pontossága, a használható vágási szélesség, a fűrészlap átmérője, a magasság és a dőlésszög beállításának módja, valamint a porelszívó csatlakoztatásának lehetősége. A 230 V / 50 Hz / 1 fázisú tápellátásnak meg kell felelnie a munkahely elektromos hálózatának. Háromfázisú változat esetén a csatlakozást és a forgásirány ellenőrzését szakképzett személynek kell elvégeznie.
Felépítés és gyakorlati

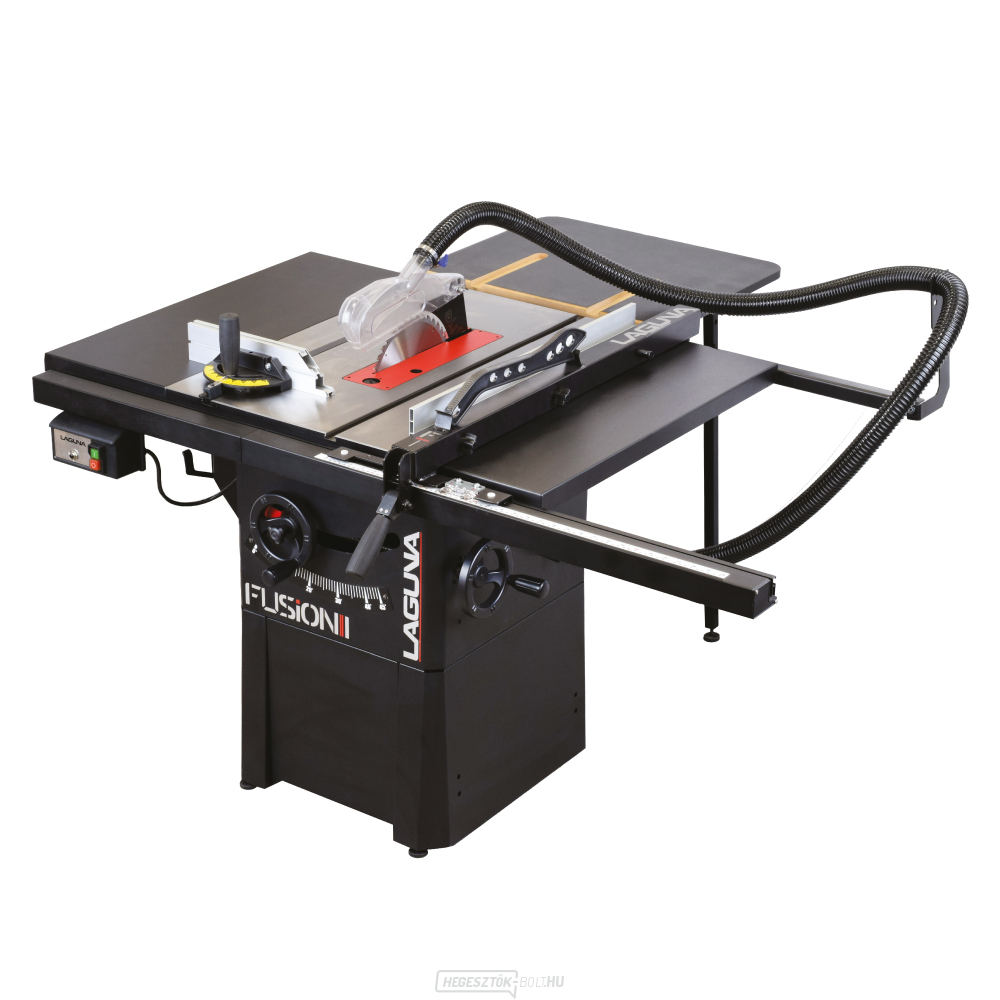

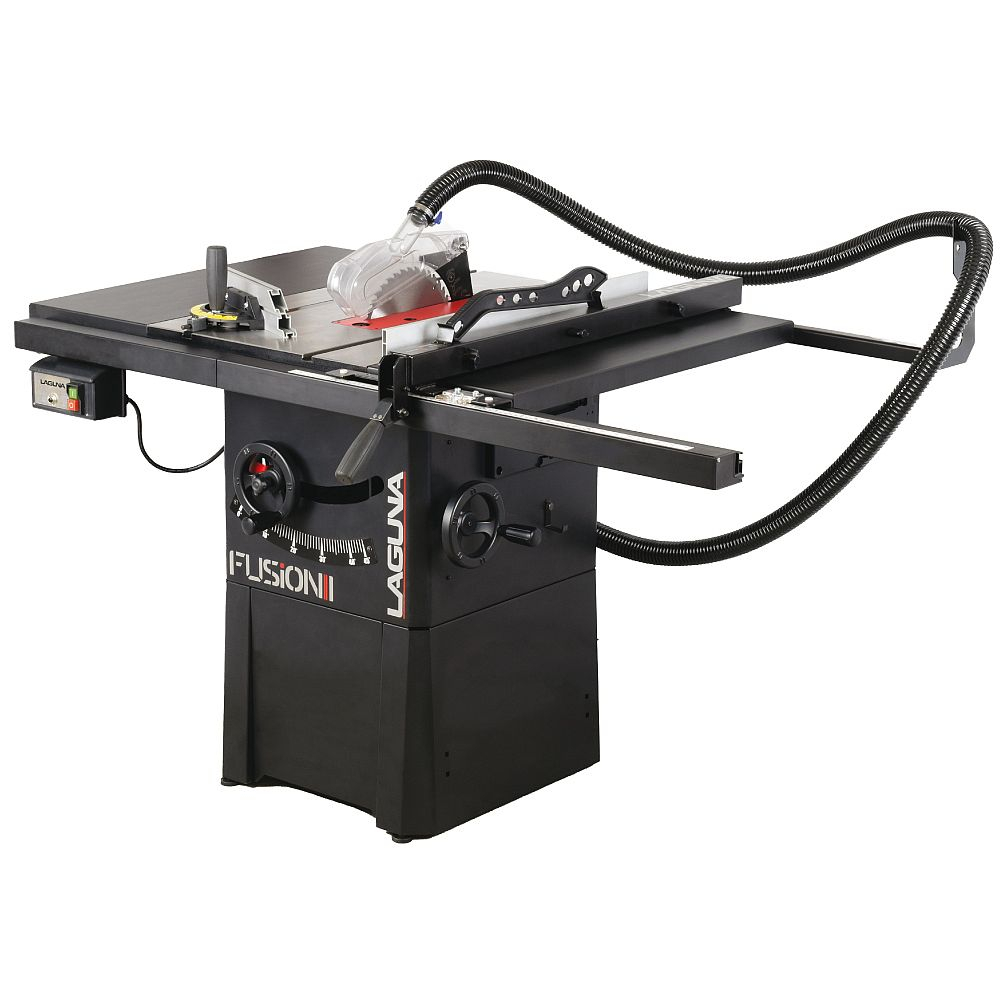

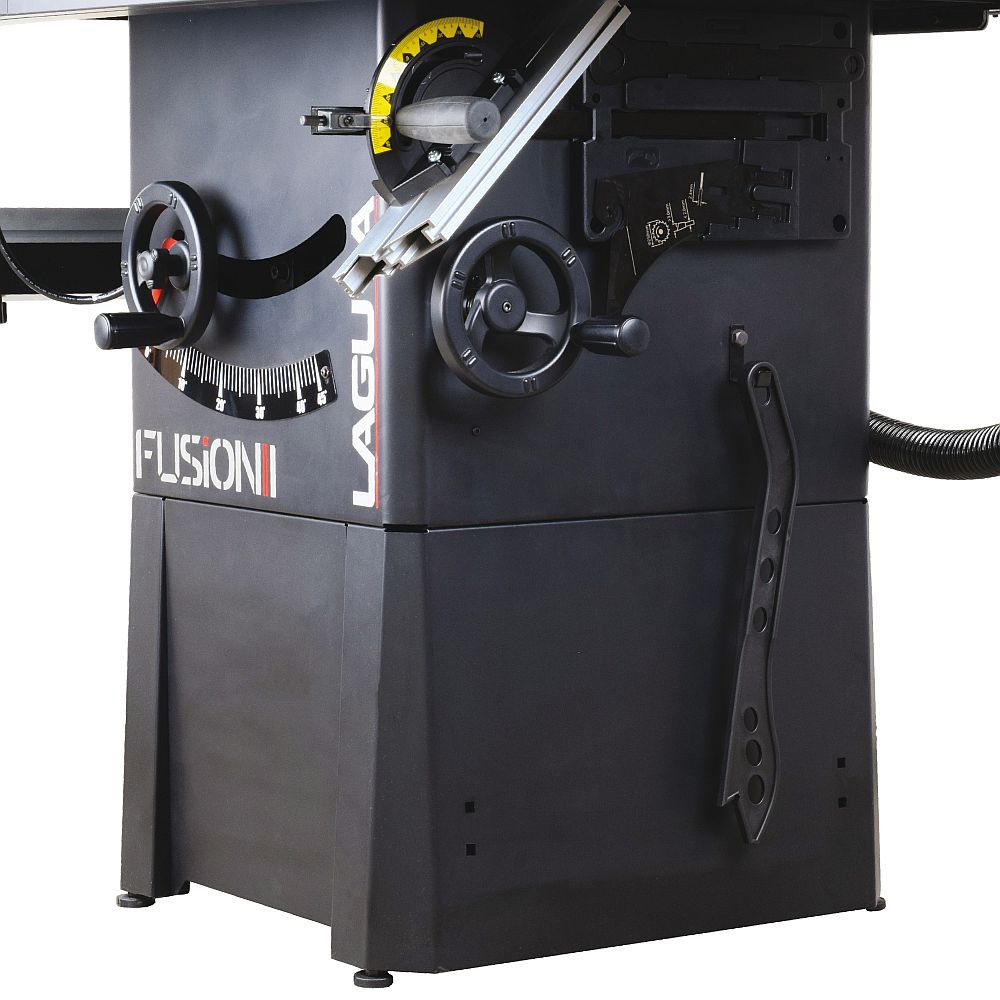

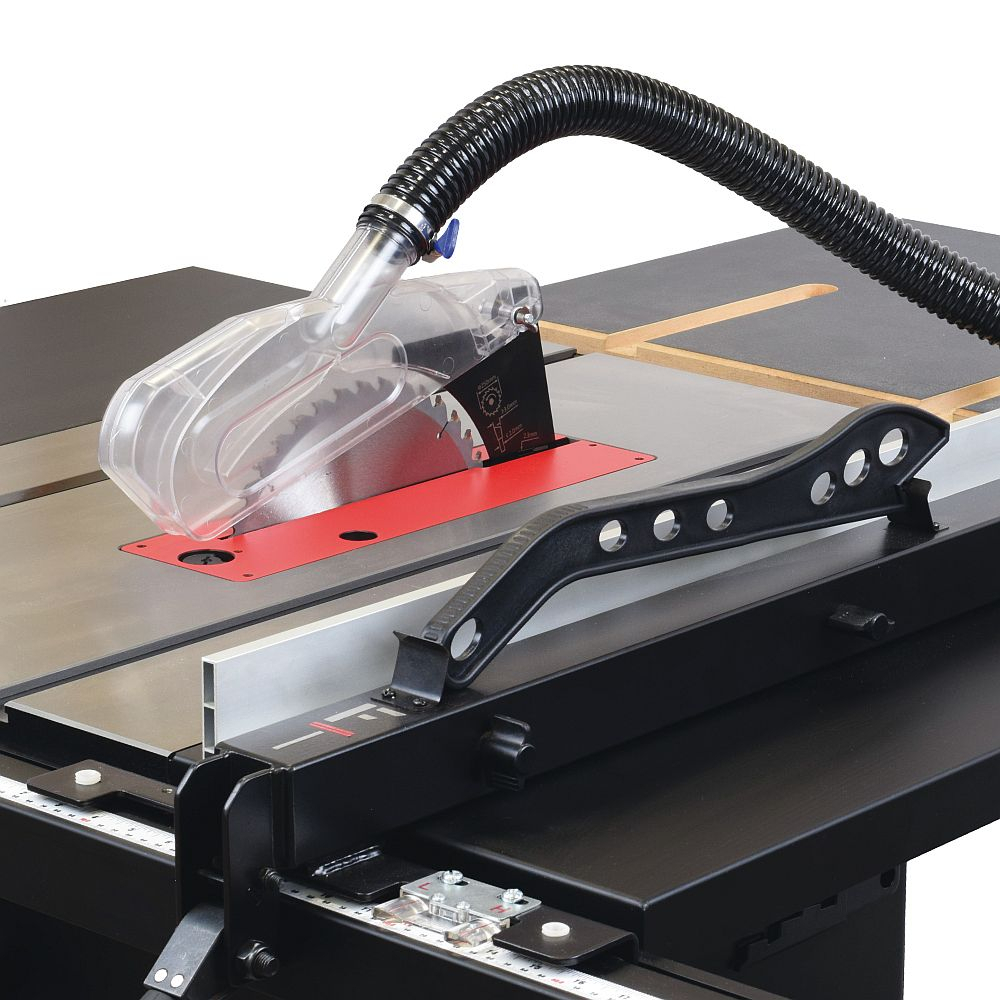

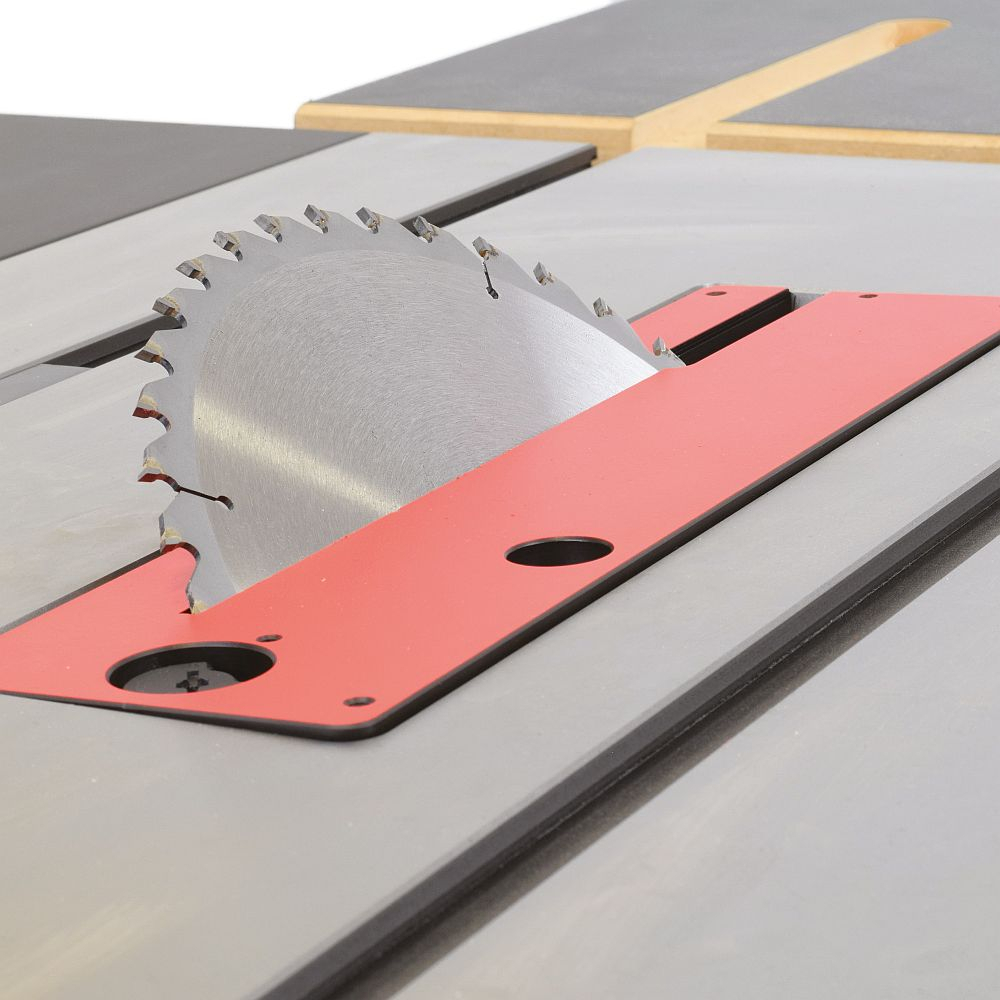

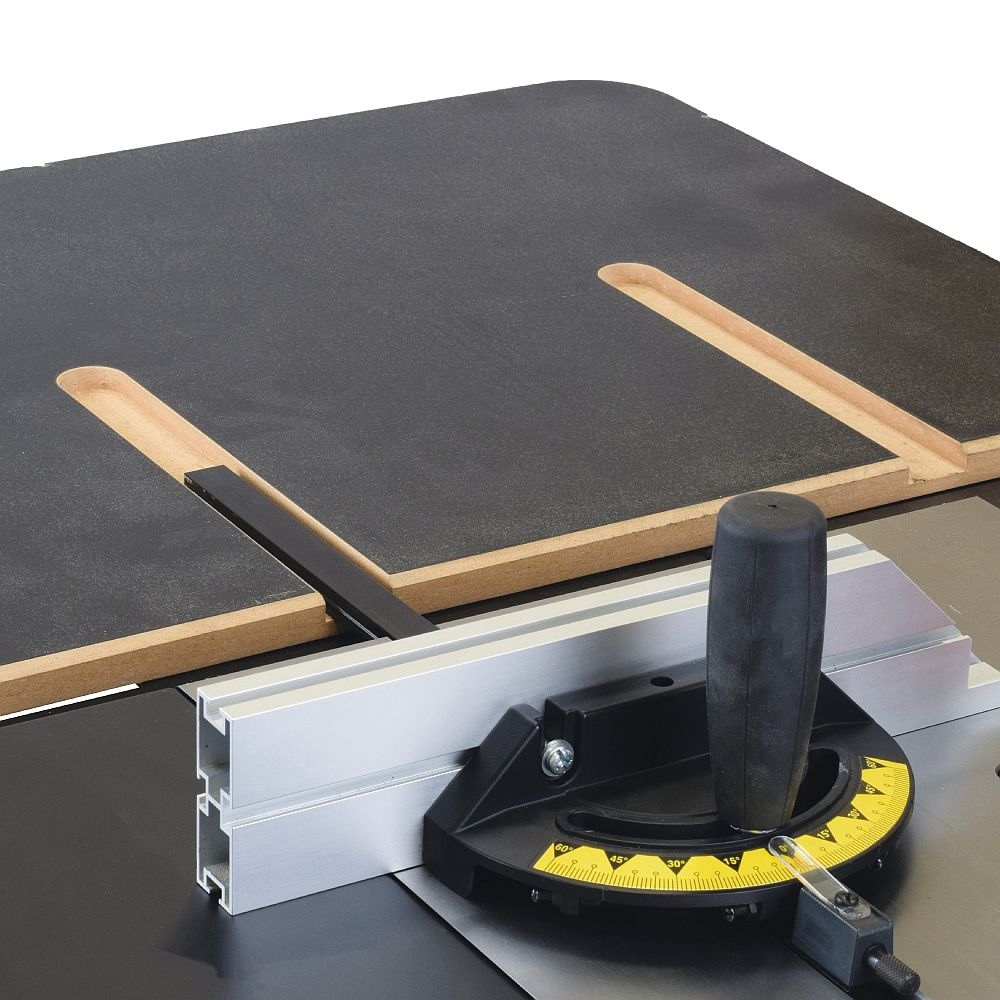

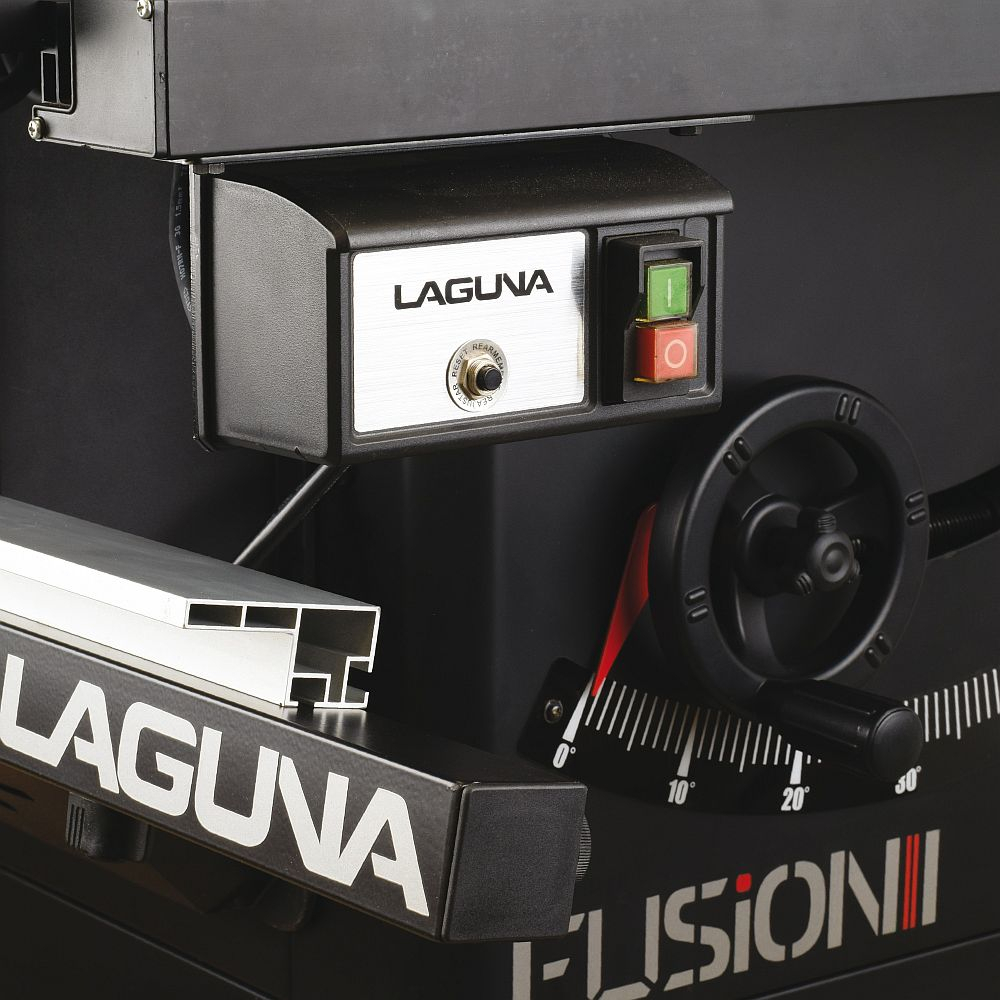

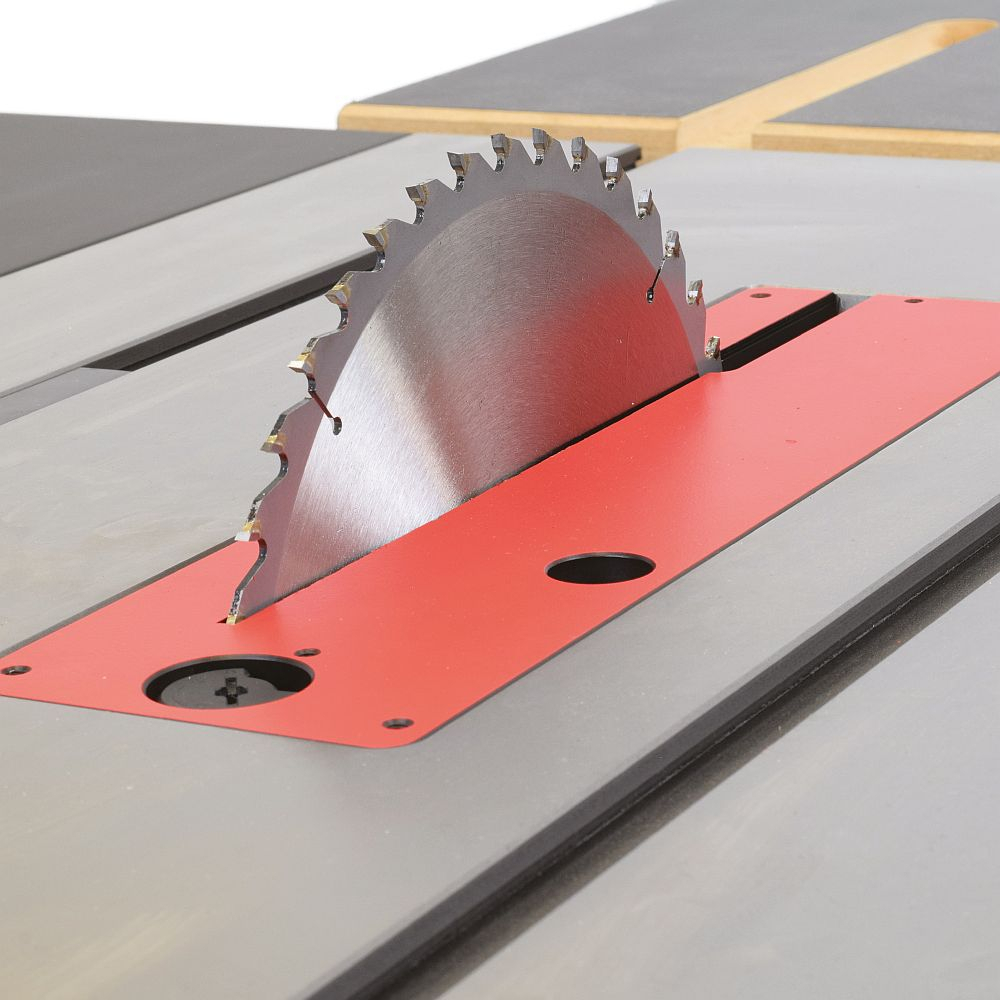

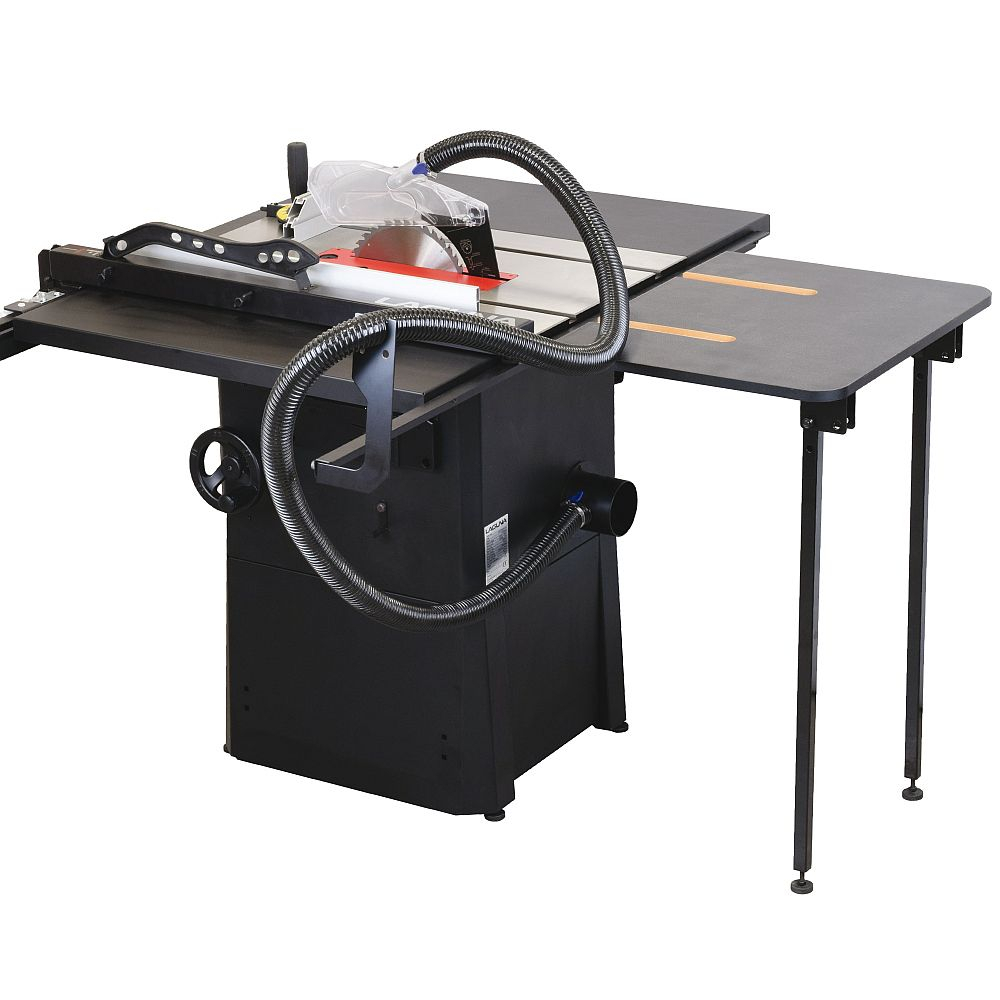

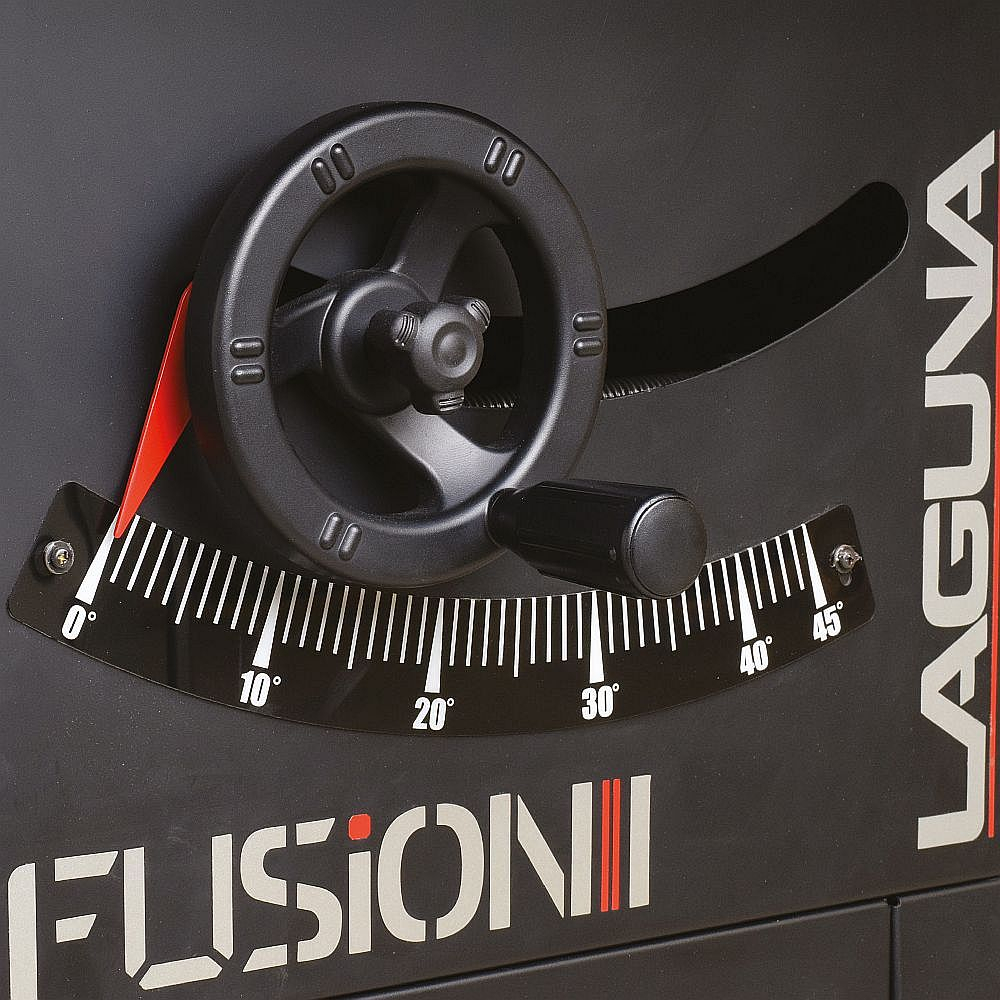

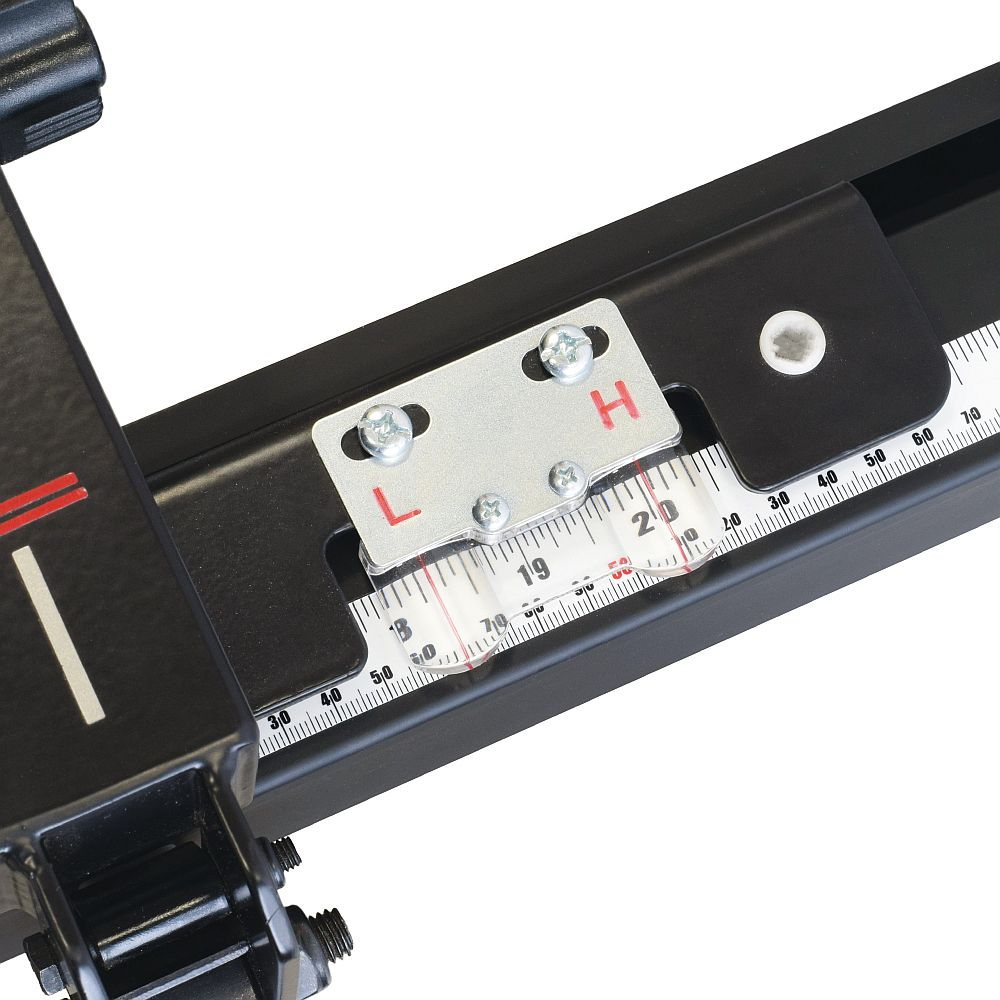

előnyök A felszereltség tartalmaz egy öntöttvas asztalt, szekrényes alapot, precíz hosszirányú vonalzót, nullapozíciós betétet és elszívócsatlakozási lehetőséget. A merev asztal referenciafelületet biztosít a megmunkandó anyag számára, a megfelelően beállított hosszirányú vonalzó pedig segít a vágás teljes hosszán egyenletes szélesség fenntartásában. A szögütköző kisebb alkatrészek keresztirányú és ferde vágásához szolgál. A tárcsa magasságának beállítása lehetővé teszi az anyag feletti túlnyúlás korlátozását, a 0–45°-os dönthetőség pedig kiterjeszti a felhasználási lehetőségeket a ferde vágásokra is.
- Vágási kapacitás: 79 mm 90°-os szögnél és 56 mm 45°-os szögnél.
- Vágószerszám: 250 × 30 mm; a fogak száma és geometriája az anyagtól és a kívánt élminőségtől függően választható.
- Forgási sebesség: 3 800 min⁻¹ a precíziós modell és változat esetében.
- Munkaterület: 792 × 1 116 mm.
- Azonosító: Fusion 1 modell, rendelési szám: 151-Fusion1.
A korong kiválasztása és
a vágás
minősége
: A tömör fa hosszanti vágásához kevesebb fogszámú, a forgács elvezetéséhez elegendő helyet biztosító korongot használnak. Keresztvágásokhoz és látható élekhez finomabb, több fogszámú korong alkalmas. A laminált anyagok, az MDF, a rétegelt lemez vagy a műanyagok speciális geometriát igényelhetnek. Nem elég csupán az átmérőt betartani; a befogónyílásnak, a vágási szélességnek, a tárcsa testének vastagságának, a megengedett maximális fordulatszámnak és a tágítóékre vonatkozó követelményeknek is mindig meg kell felelniük.

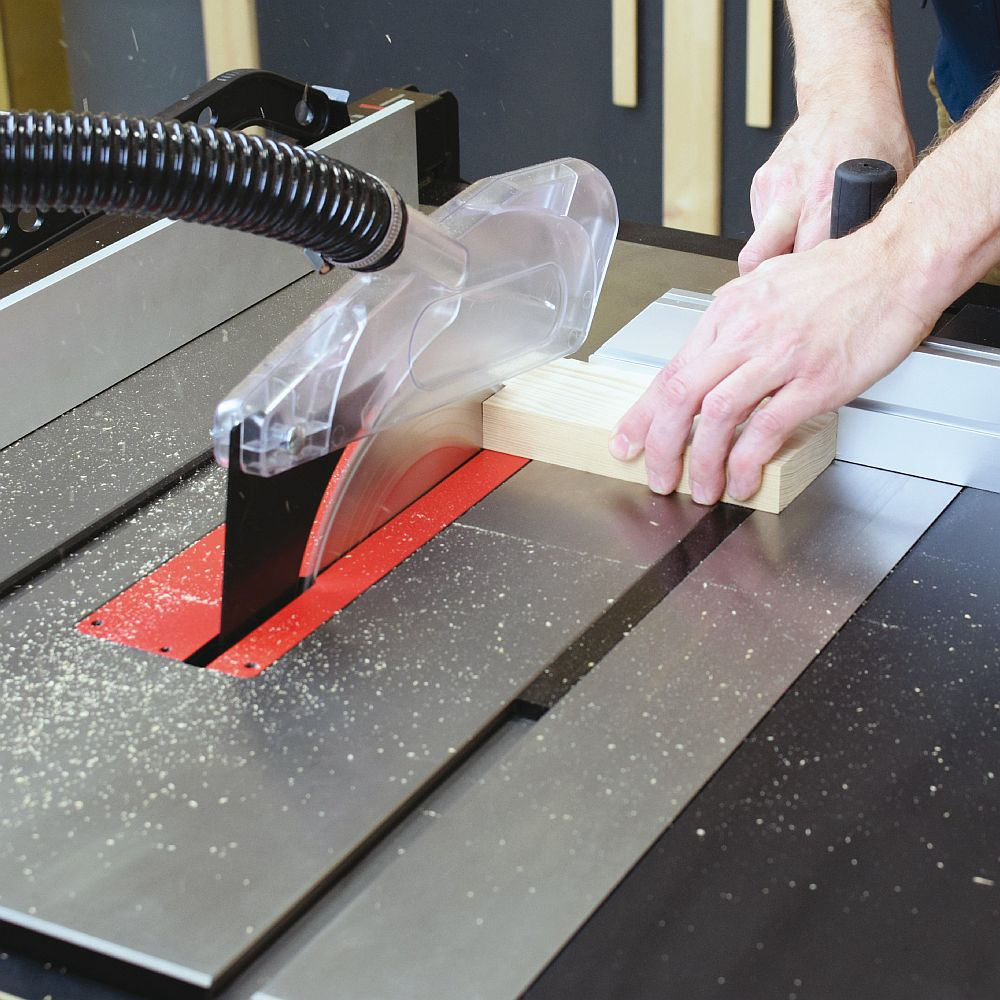

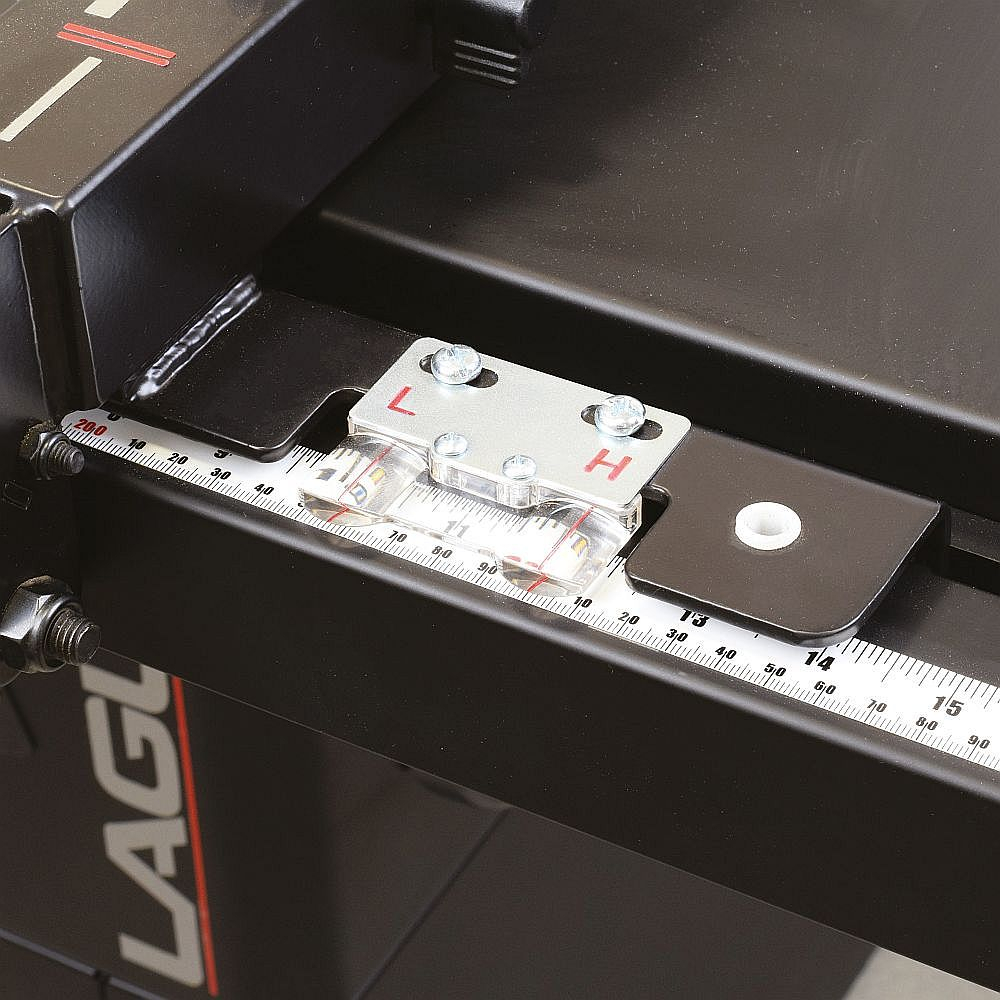

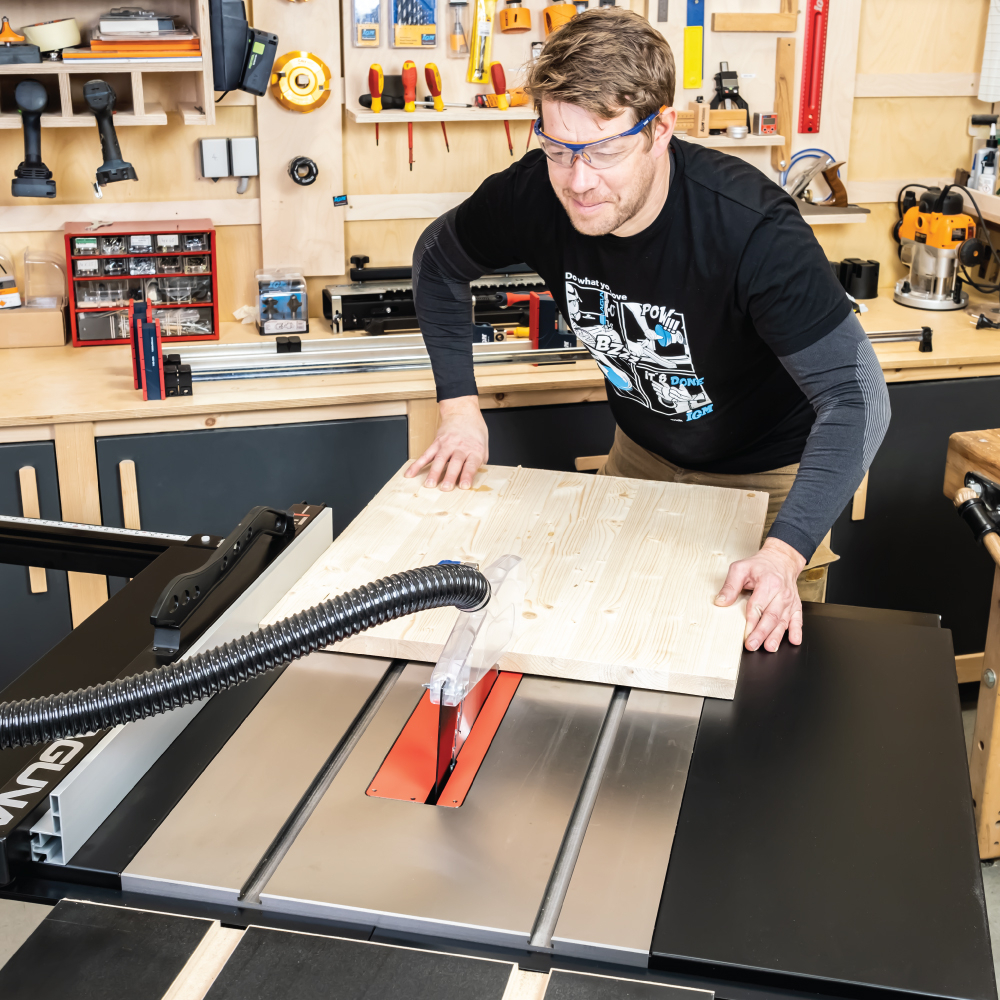

Az első vágás előtt ellenőrizze a vonalzó és a tárcsa párhuzamosságát, valamint a tárcsa és az asztal merőlegességét. Egy próba vágás megmutatja, hogy a beállított skála megfelel-e a tényleges méretnek. Hosszanti vágáskor a vonalzó nem nyomhatja a munkadarabot a tárcsa hátsó részébe, mert ez növelné a beszorulás és a visszacsapódás kockázatát. A hosszú vagy széles munkadarabokat az asztal előtt és mögött is támasztja alá úgy, hogy súlyuk ne változtassa meg az előtolás irányát.
Biztonságos munkavégzés és

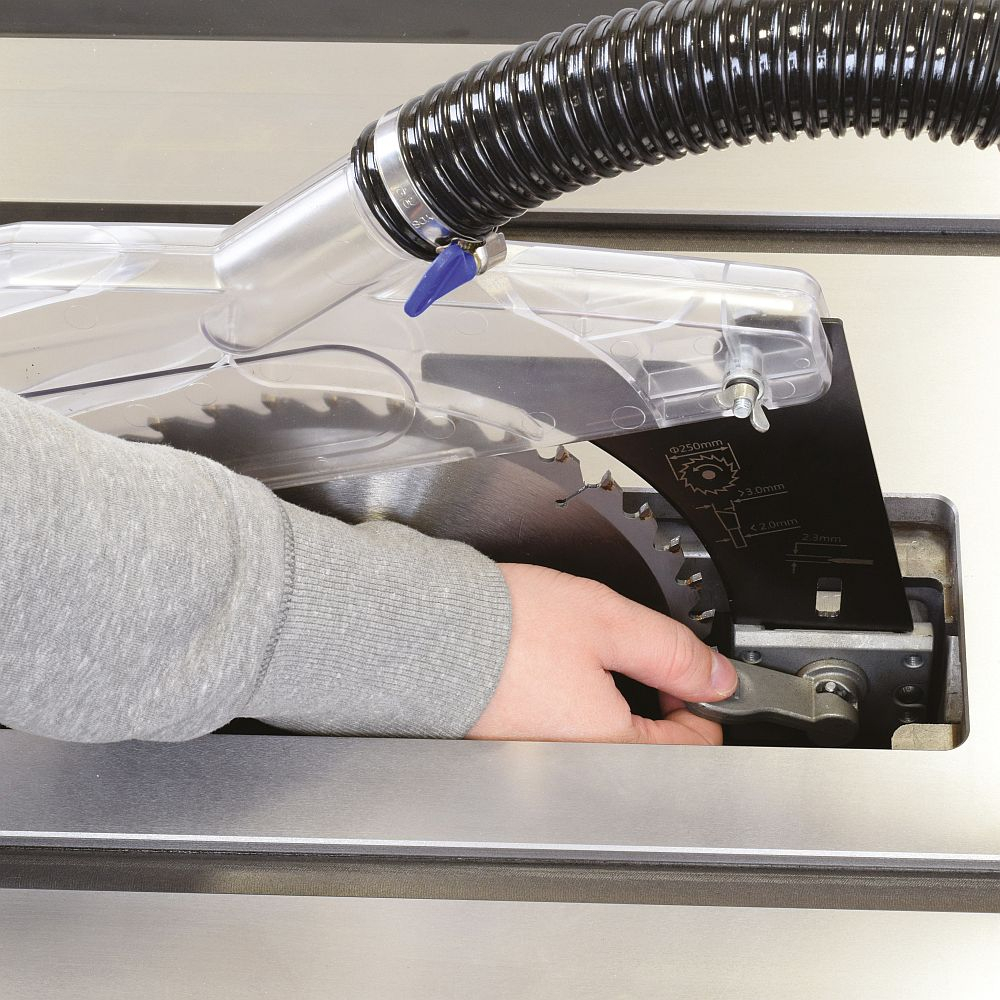

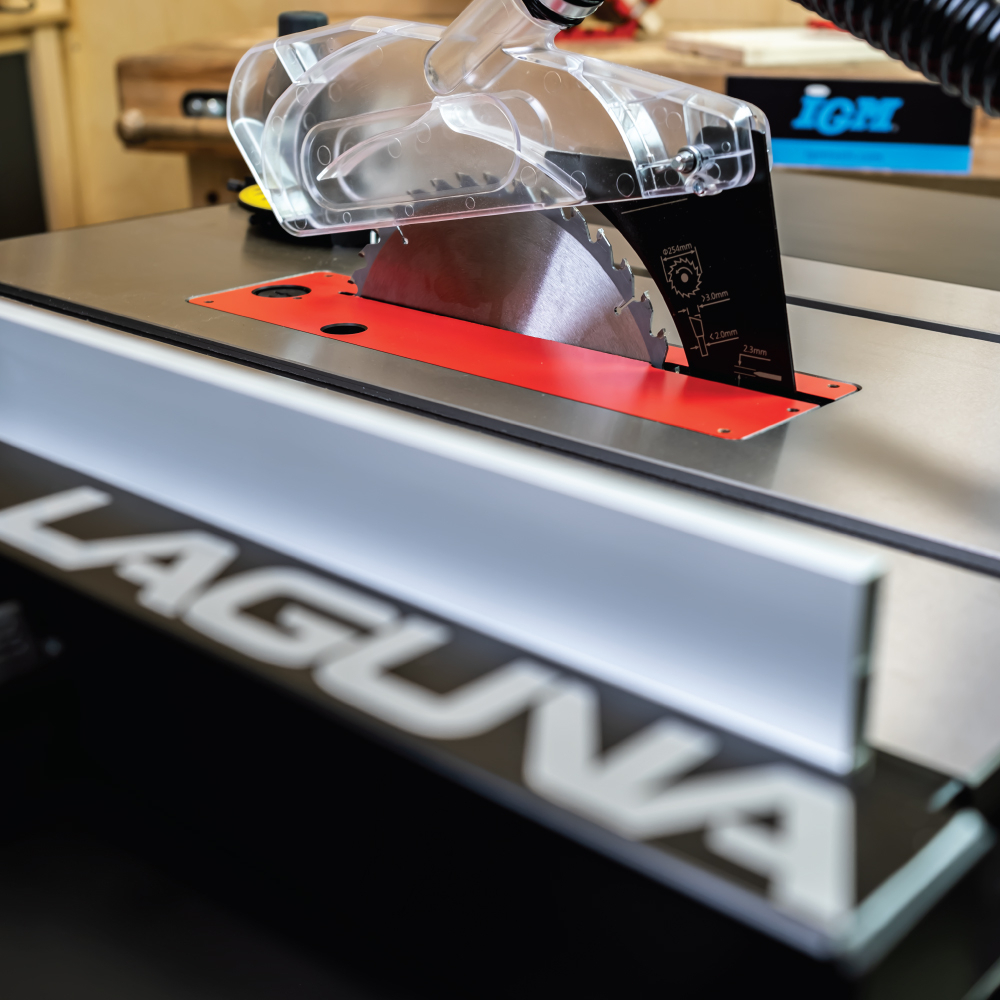

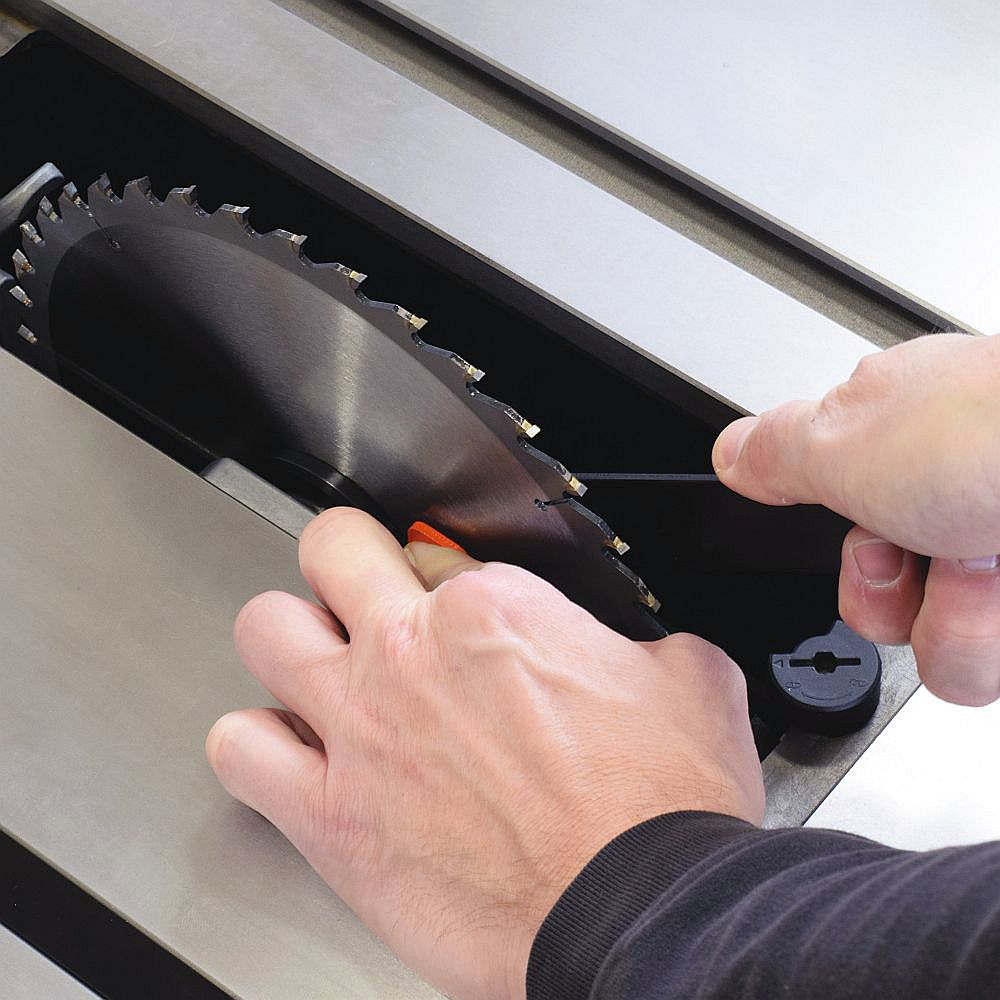

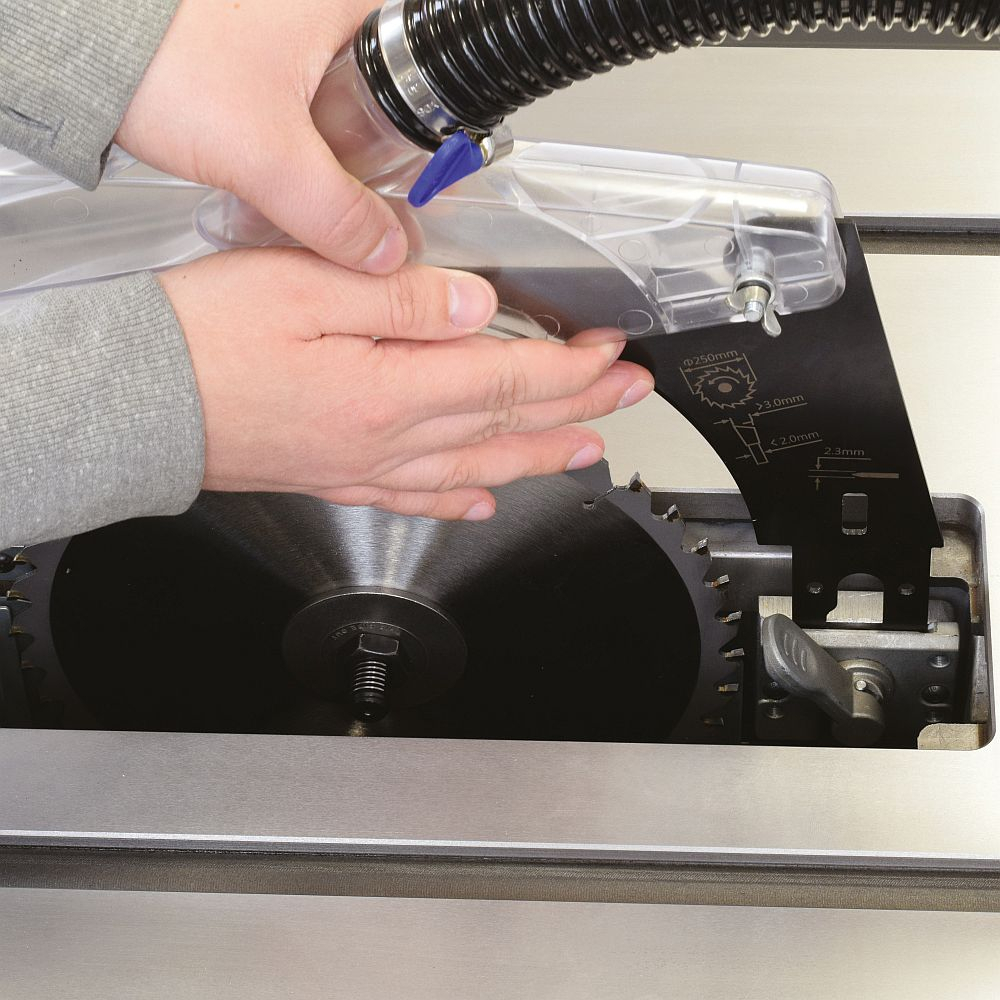

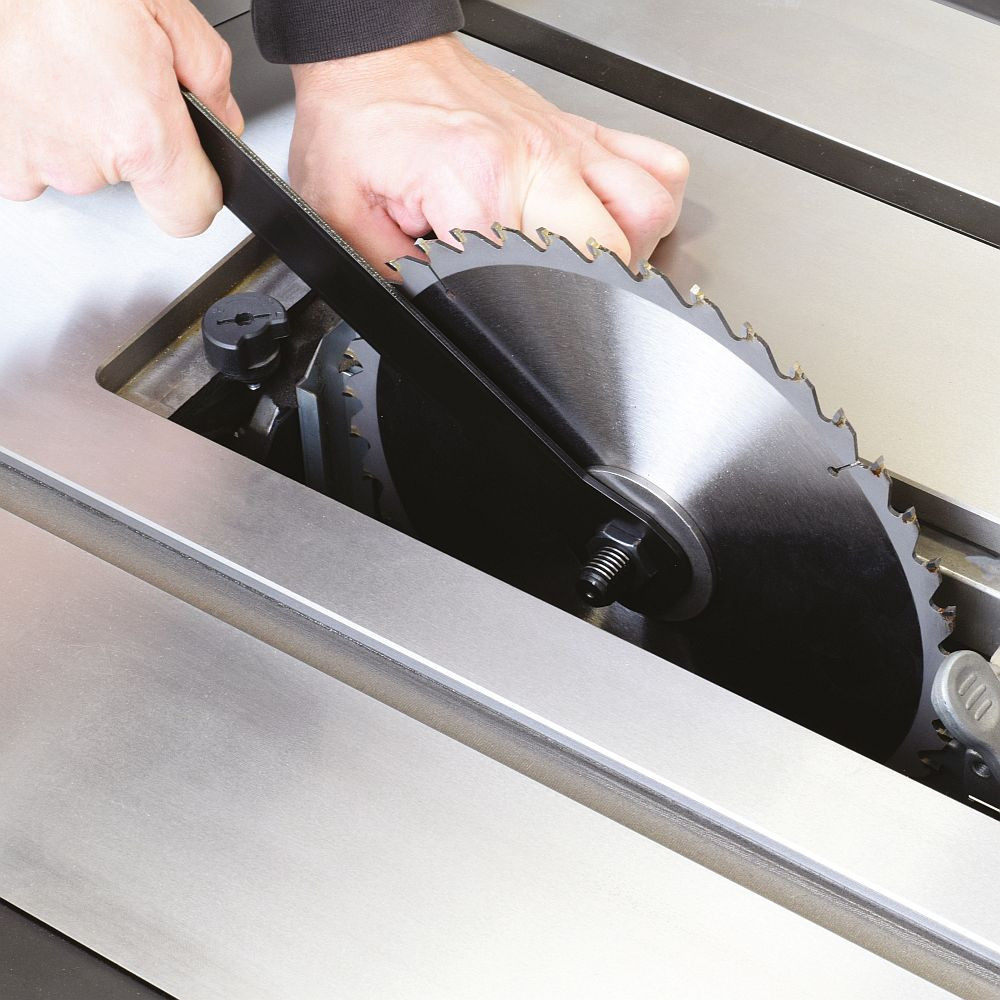

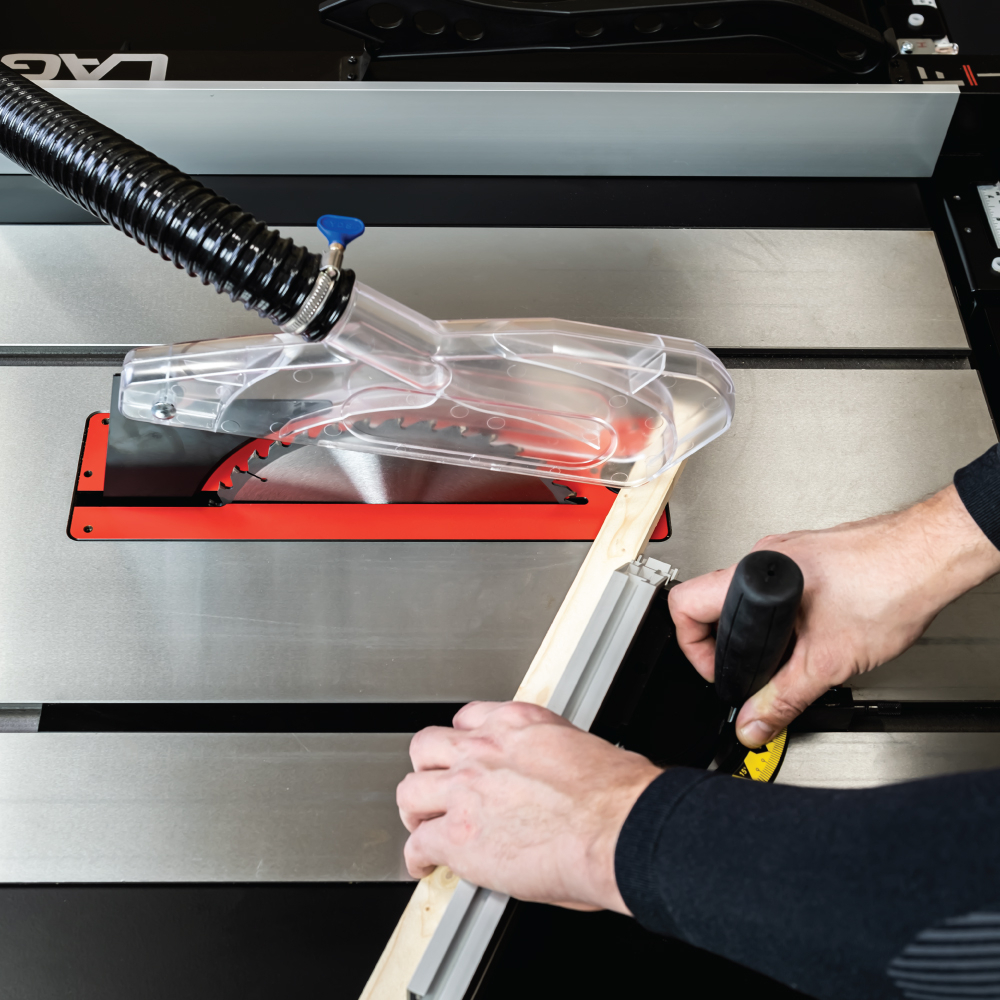

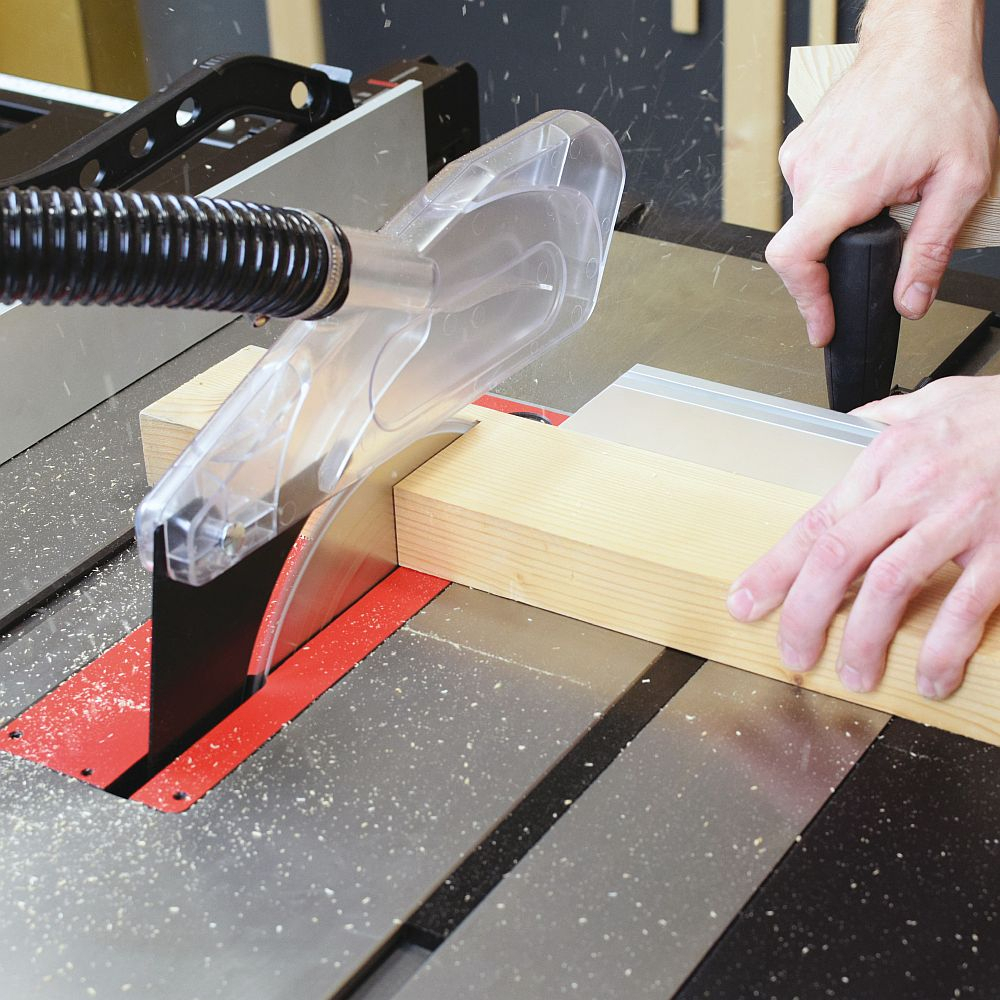

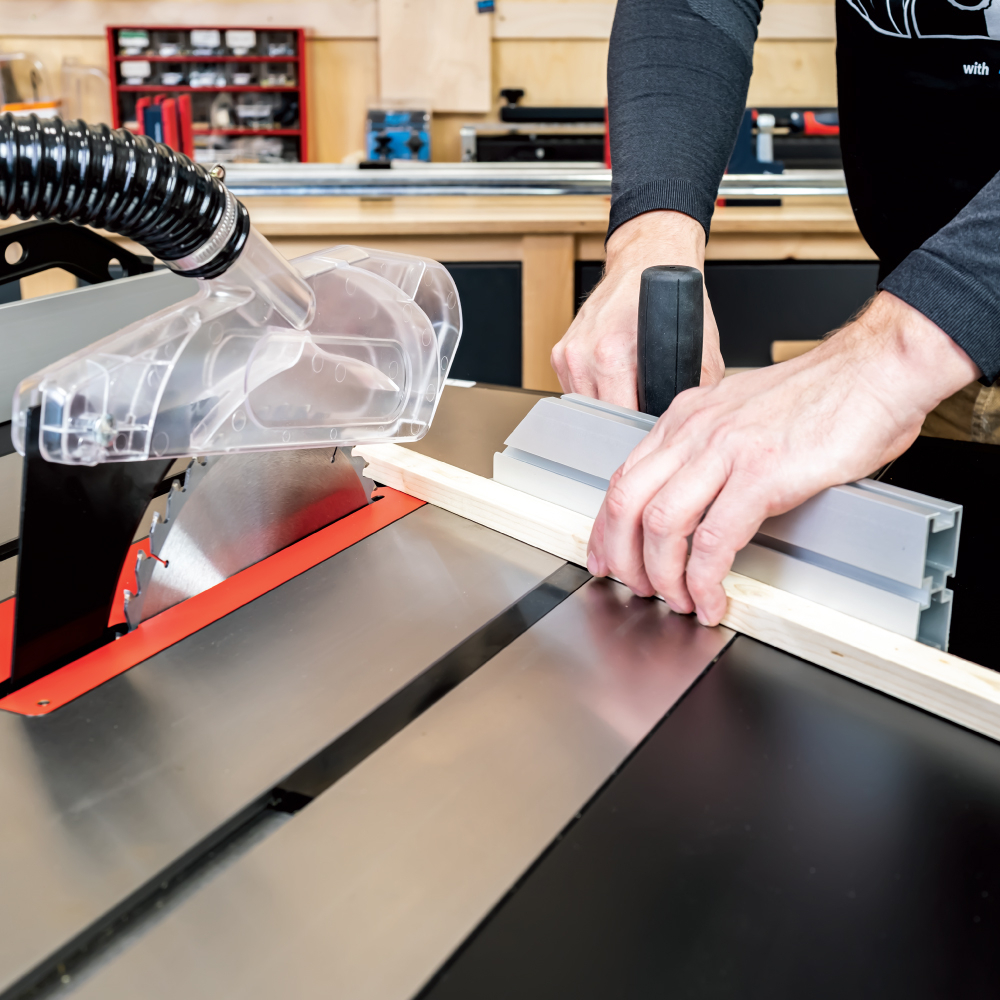

elszívás A tárcsa burkolata, a tágító ék és a tolórúd alapvető biztonsági elemek, amelyeket normál vágás során nem szabad eltávolítani. A munkadarabot egyenletesen vezesse, kezeit tartsa a tárcsa síkjától távol, és soha ne vágjon szabadon, vonalzó vagy szögütköző nélkül. A keskeny alkatrészeket megfelelő segédeszközzel tolja. A tárcsa cseréje, beállítása, tisztítása vagy a maradékok eltávolítása előtt mindig válassza le a gépet az áramellátásról, és várja meg, amíg teljesen leáll.

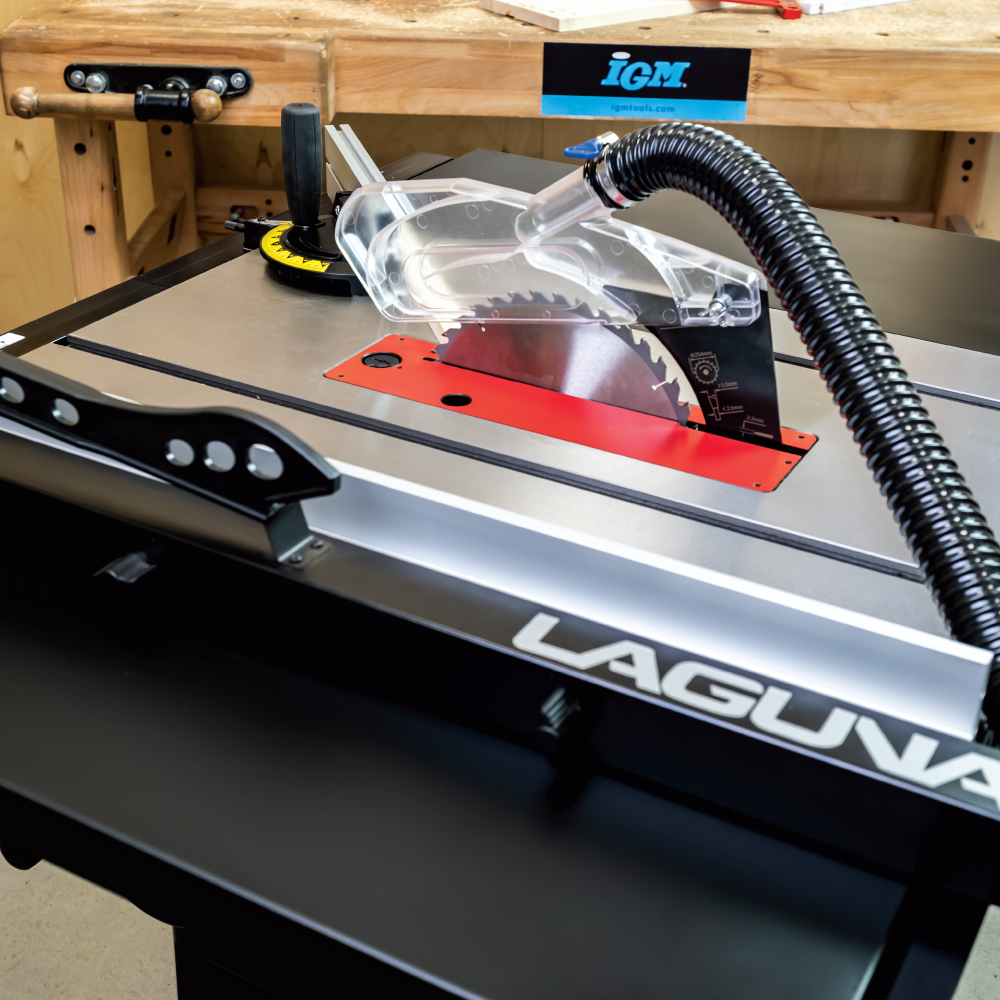

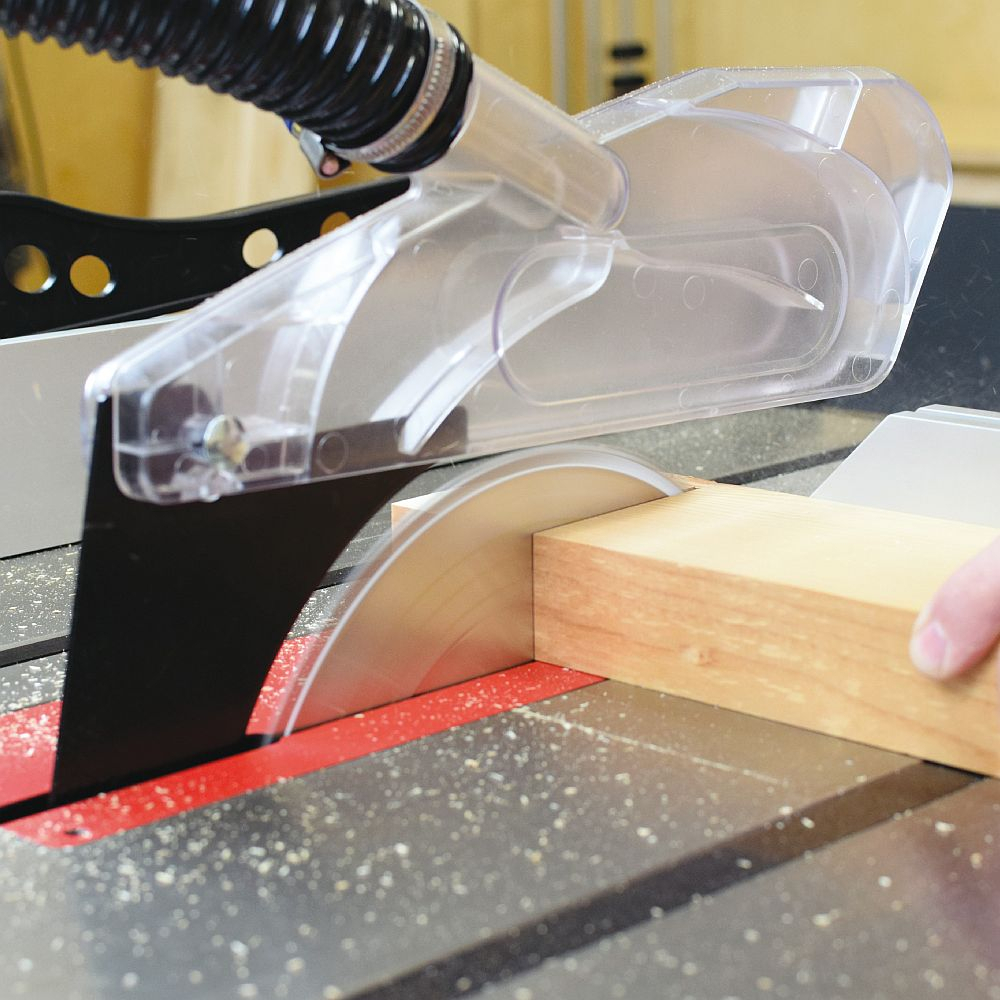

A hatékony elszívás javítja a láthatóságot, korlátozza a fűrészpor lerakódását a burkolatban, és csökkenti a munkahely porosságát. A tömlő átmérőjének meg kell felelnie a csatlakozónak, és a elszívónak elegendő áramlási kapacitással kell rendelkeznie. Az elszívás nem helyettesíti a szem-, hallás- és légutak védelmét. A munka során tartsa be a gyártó utasításait, a biztonsági jelöléseket és a megengedett anyagokat; az, hogy egy adott vágókorong felszerelhető, még nem jelenti azt, hogy a gép minden anyaghoz alkalmas.
Műszaki adatok
| Rendelési szám | 151-Fusion1 |
|---|---|
| Tápfeszültség | 230 V / 50 Hz / 1 fázis |
| Teljesítményfelvétel | 1 450 W |
| Motor kimeneti teljesítménye | 1 100 W |
| A fűrészlap fordulatszáma | 3 800 min⁻¹ |
| Fűrészlap | 250 × 30 mm |
| Max. vágási mélység 90°-nál | 79 mm |
| Max. vágási mélység 45°-nál | 56 mm |
| Munkapad | 792 × 1 116 mm |
| Max. hosszanti vágási szélesség | 765 mm |
| A tárcsa dőlésszöge | 0–45° |
| Elszívócsatlakozás | 100 mm |
| Súly – típus nem megadva | 110 kg |
További paraméterek megjelenítése
A paramétereket a pontos modell és az elektromos változat esetében hasonlítottuk össze. Az egyetlen meg nem jelölt súly nem tekinthető automatikusan nettó súlynak. A csomag méretei nem a összeszerelt gép méreteiből származnak.
A szállítási tartalom és
a telepítés
előkészítése
A rendelkezésre álló adatok szerint a szállítmány tartalma: 250 mm-es tárcsa, vonalzó, szögütköző, burkolat, tágító ék és szerelőszerszámok. A készletek esetében az egyes rendelési számok felsorolása a meghatározó, a hagyományos fűrészeknél pedig az aktuális raktári konfiguráció. A kiszállítás előtt célszerű ellenőrizni a fűrészkorongok számát, az állvány típusát, a vonalzót és a szerelési alkatrészeket, mivel a tartozékok sorozatonként változhatnak.
A telepítéshez gondoskodjon egy sík támasztófelületről, szabad helyről a leghosszabb munkadarabok behelyezéséhez és eltávolításához, megfelelő elektromos áramkörről, valamint a szívócső éles kanyarok nélküli vezetéséről. A mobil fűrész alkalmas gyakori szállításra és építési munkákra, míg a nehezebb öntöttvas gép jobban csillapítja a rezgéseket és elősegíti a munkaműhelyben a munka ismételhetőségét. Teljes nagyméretű laminált lemezekhez célszerűbb lehet egy hosszabb szánnal és esetleg elővágóval ellátott formázó fűrész.
További változatokat a tárcsás asztali fűrészek kategóriájában talál. Megtekintheti az IGM LAGUNA márka egyéb gépeit is. A vágási mélység, az áramellátás, a felépítés és a vezetőlécek részletes összehasonlítását a „Hogyan válasszuk ki a faanyaghoz való tárcsás asztali fűrészt?” című tanácsadó cikk tartalmazza.
Gyakran feltett kérdések
Milyen fűrészlap használható?
Az alapméret 250 × 30 mm. A pótfűrészlapnak meg kell felelnie az átmérő, a befogónyílás, a vastagság, a maximális fordulatszám és a tágítóékszerelvény tekintetében. A fogak geometriáját az anyag szerint válassza ki.
Milyen vastag anyagot képes átvágni a fűrész?
A tesztelt maximális vágási mélység 79 mm 90°-os szögnél és 56 mm 45°-os szögnél. A gyakorlatban hagyjon tartalékot az anyag vezetésére, a fűrészlap minőségére és a kívánt vágási tisztaságra.
A feltüntetett súly nettó súlyként értendő?
Nem. Ha a forrás kifejezetten nem különbözteti meg a nettó és a bruttó súlyt, az érték „típus nem megadva” marad, és csak a megerősítés után kerül át a paraméteres szűrőbe.
Alkalmas-e a fűrész nagy méretű rétegelt lemezek vágására?
Ez az asztal méreteitől, a vágási szélességtől és a támaszoktól függ. Egész lapok rendszeres méretre vágásához általában alkalmasabb egy csúszó kocsival és elővágással rendelkező méretre vágó fűrész.
