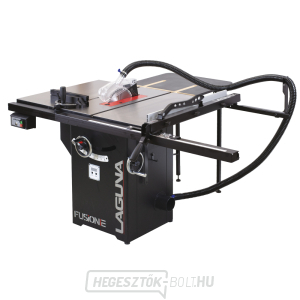

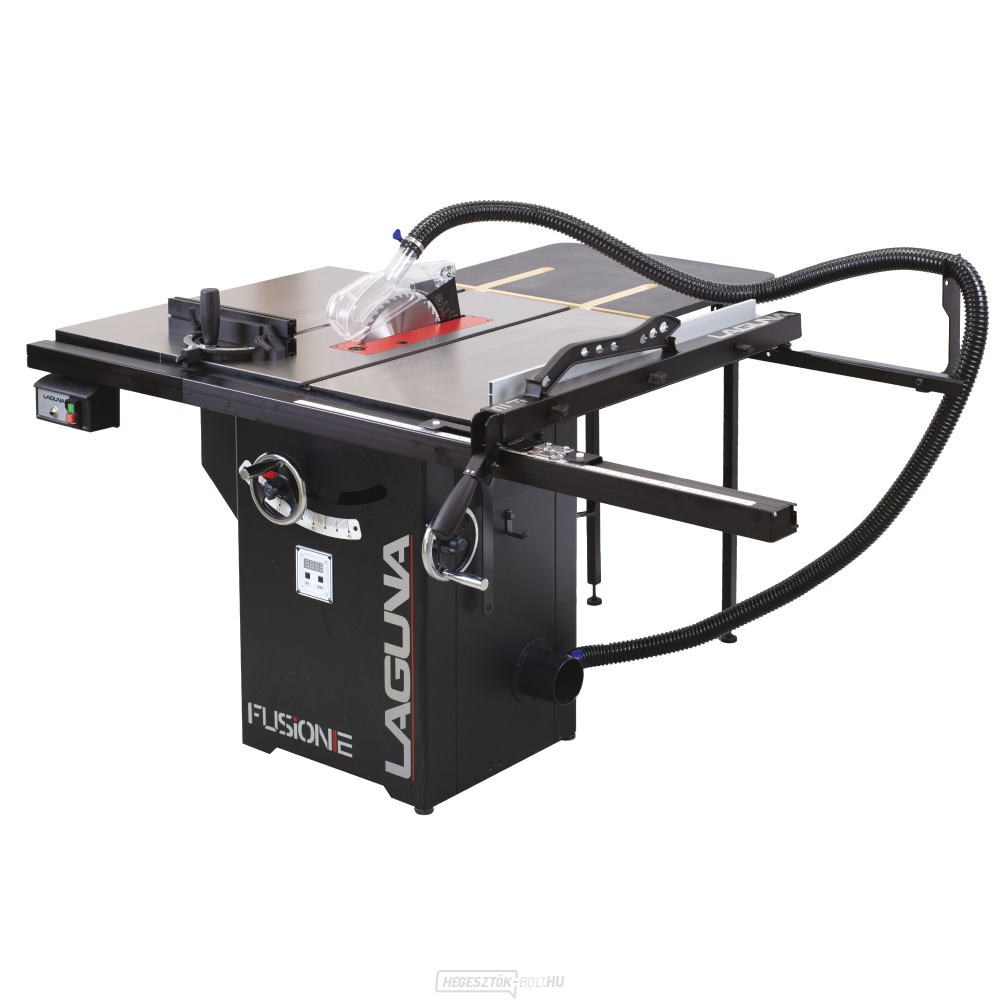

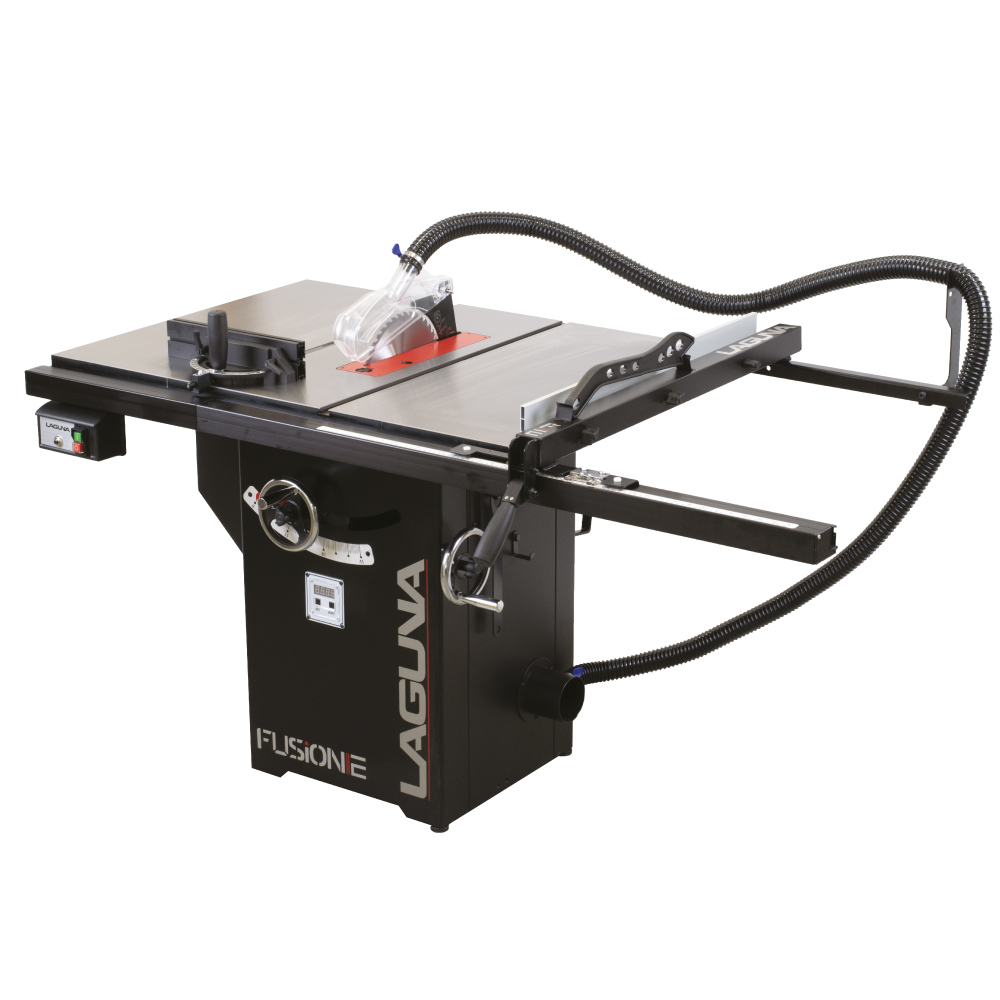

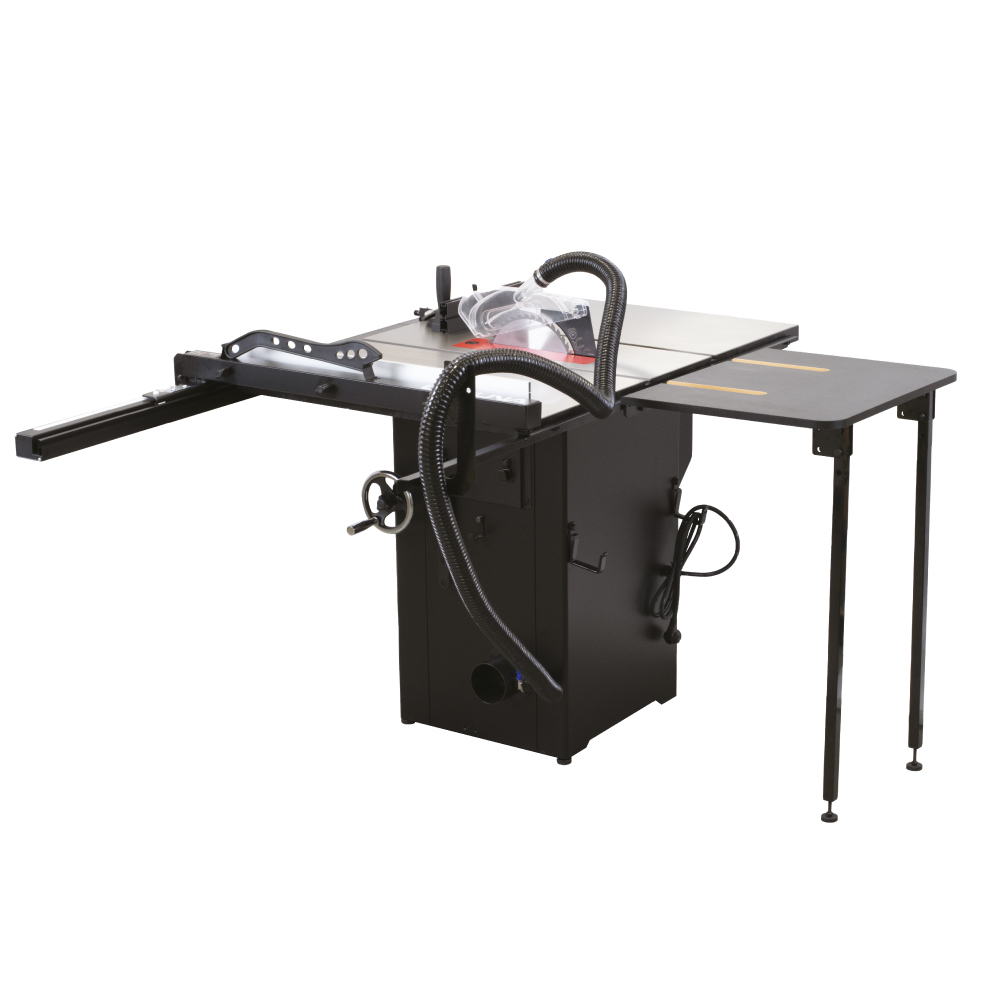

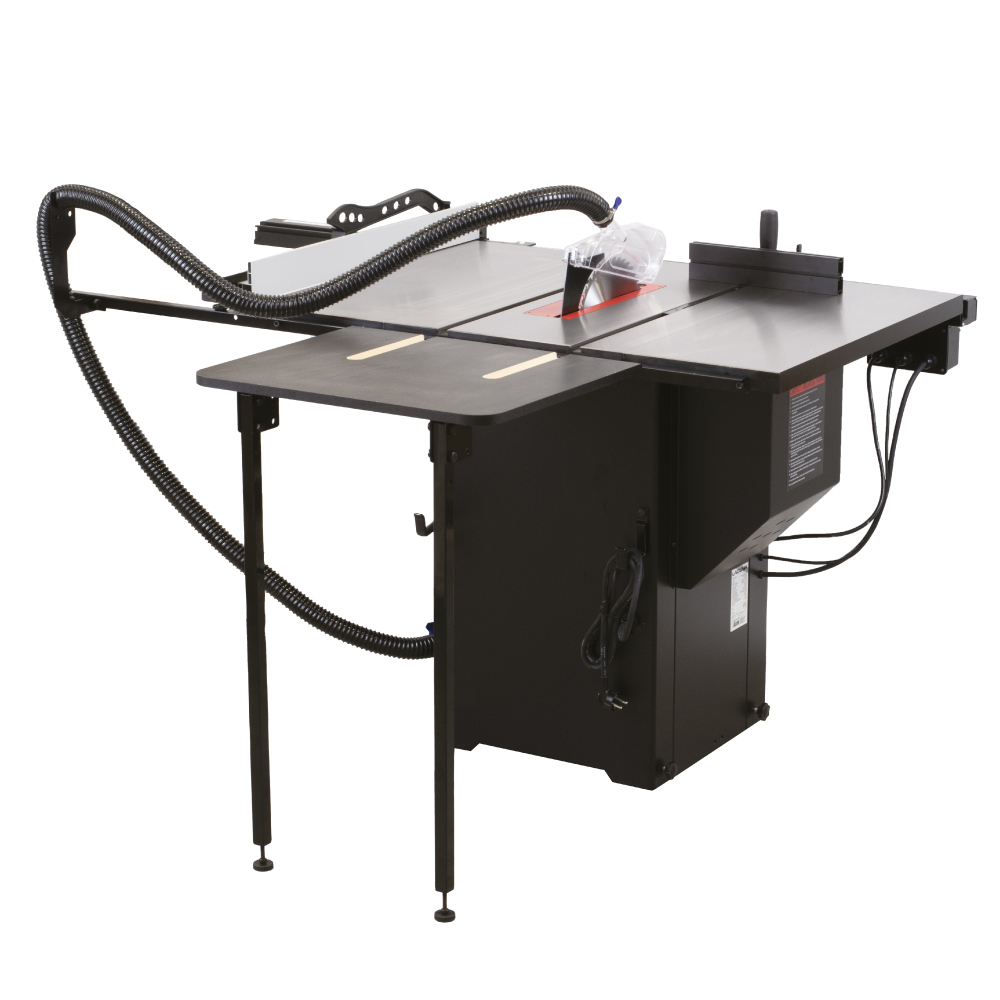

Az IGM LAGUNA Fusion 2 (2022-es modell) tárcsás fűrész egy asztali tárcsás fűrész, amely a gyártó által megengedett tartományon belül faanyagok és lemezanyagok pontos hosszanti, keresztirányú és szögletes vágására szolgál. A Fusion 2 mod. 2022 modell 250 × 30 mm-es vágókorongot használ, és merőleges beállítás esetén 79 mm-es maximális vágási mélységet biztosít. Olyan felhasználók számára készült, akiknek ismétlődő vágási méretekre, a munkadarab stabil vezetésére és a kézi körfűrésszel végzett munkához képest biztonságosabb ellenőrzésre van szükségük.
A választásnál nem csak az 1 550 W-os teljesítmény a döntő. Ugyanilyen fontos az asztal merevsége, a hosszanti vonalzó pontossága, a hasznos vágási szélesség, a fűrészlap átmérője, a magasság és a dőlésszög beállításának módja, valamint a porelszívó csatlakoztatásának lehetősége. A 230 V / 50 Hz / 1 fázisú tápellátásnak meg kell felelnie a munkahely elektromos hálózatának. Háromfázisú változat esetén a csatlakoztatást és a forgásirány ellenőrzését szakképzett személynek kell elvégeznie.
Felépítés és gyakorlati

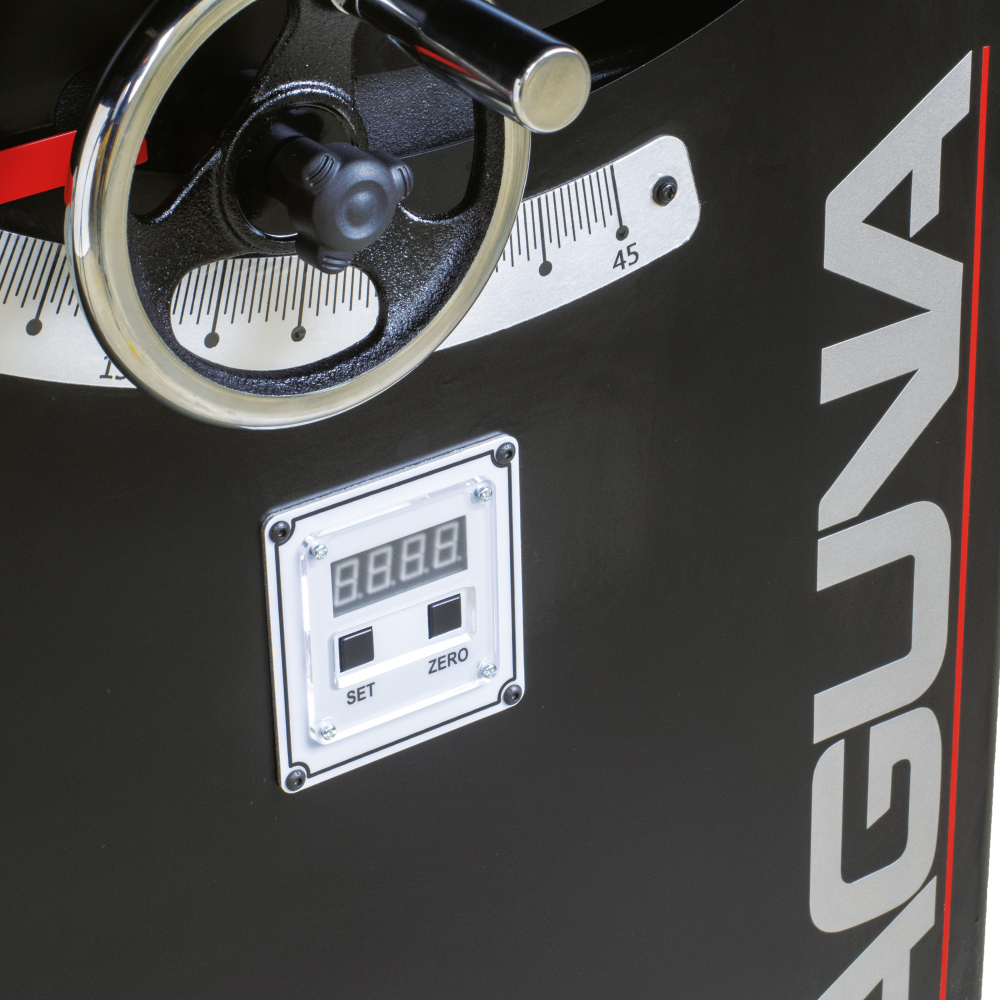

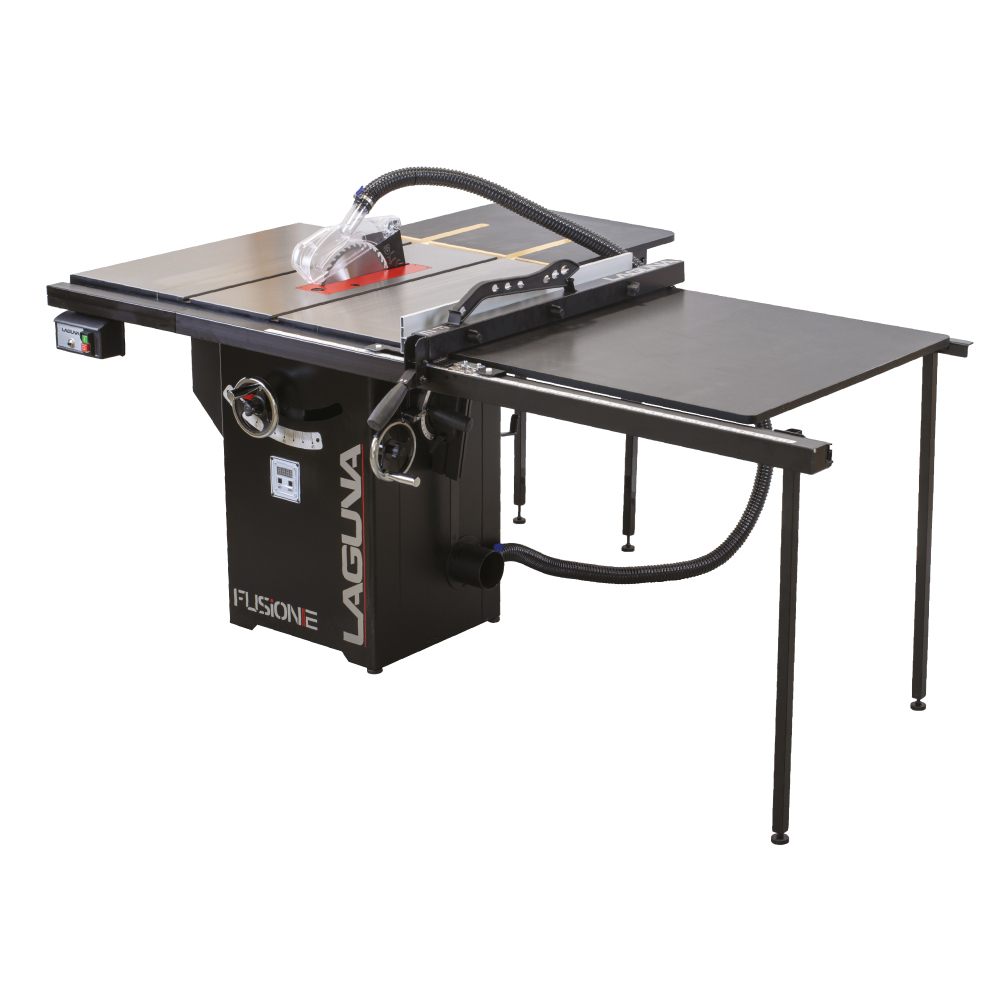

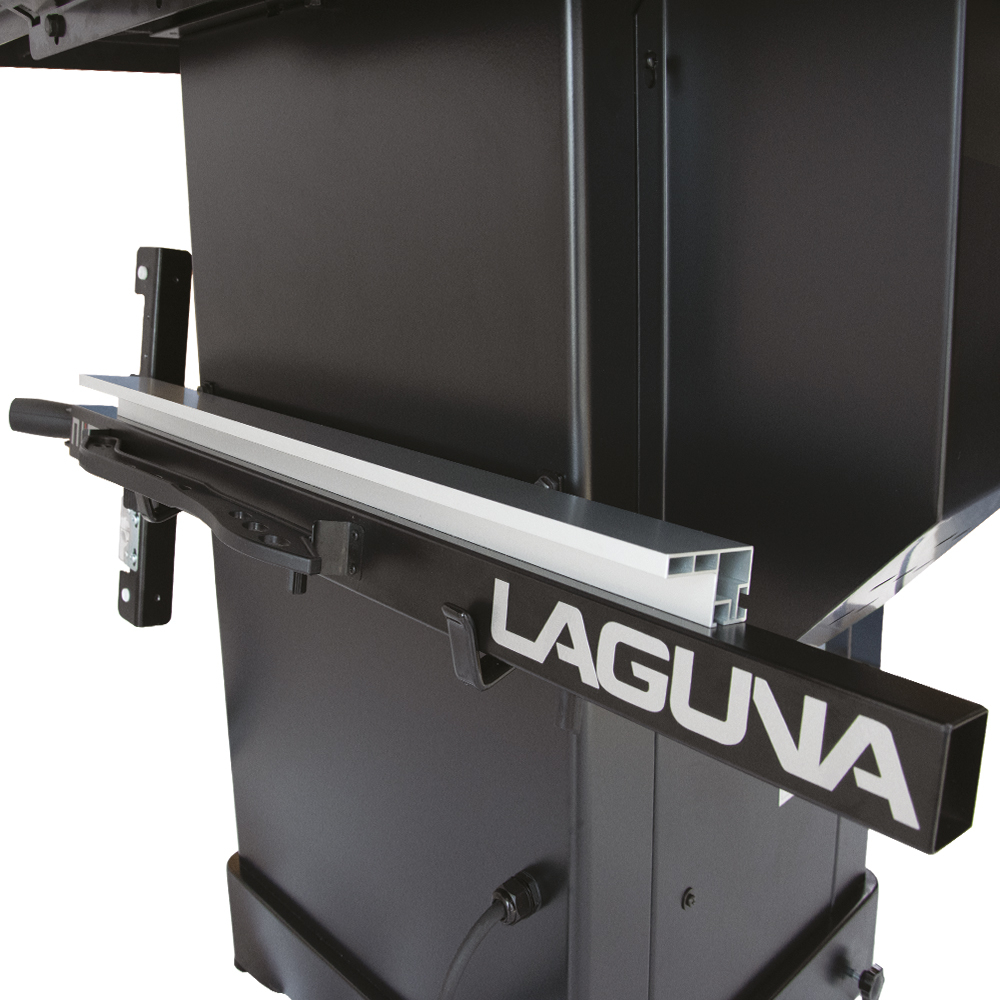

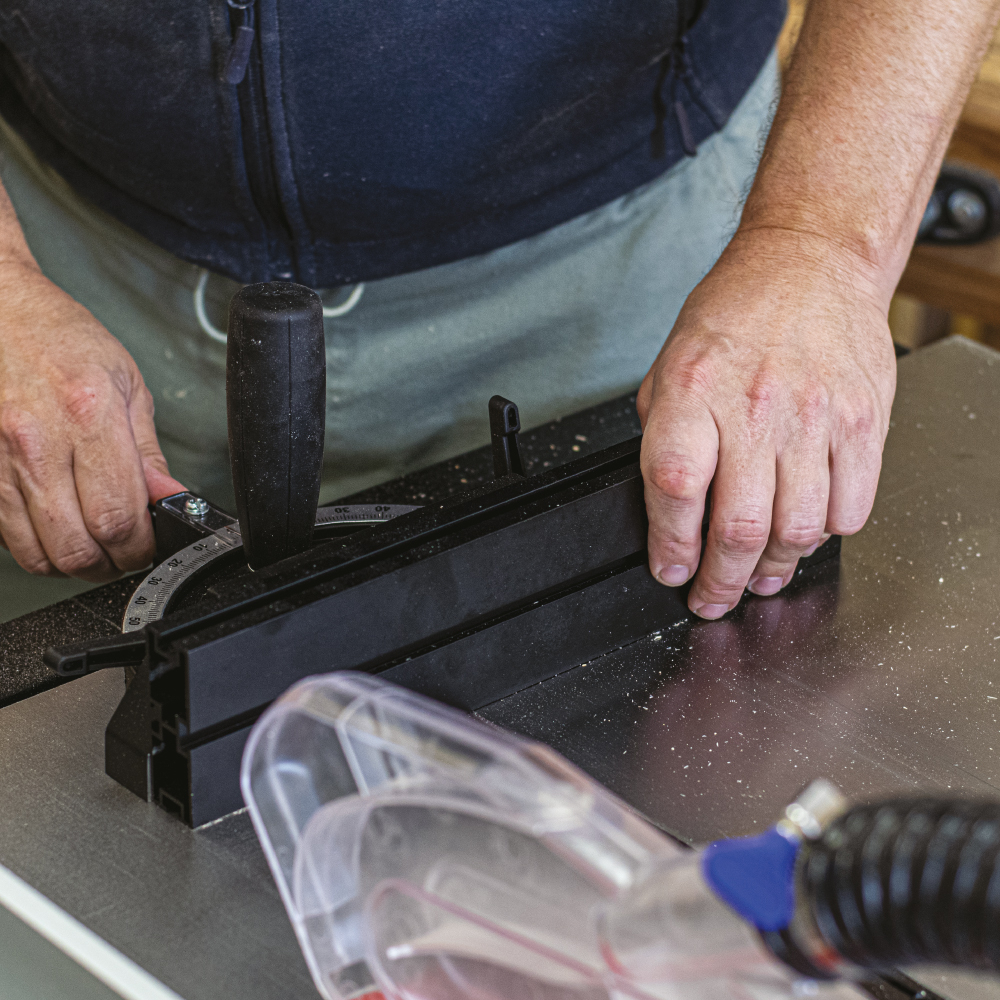

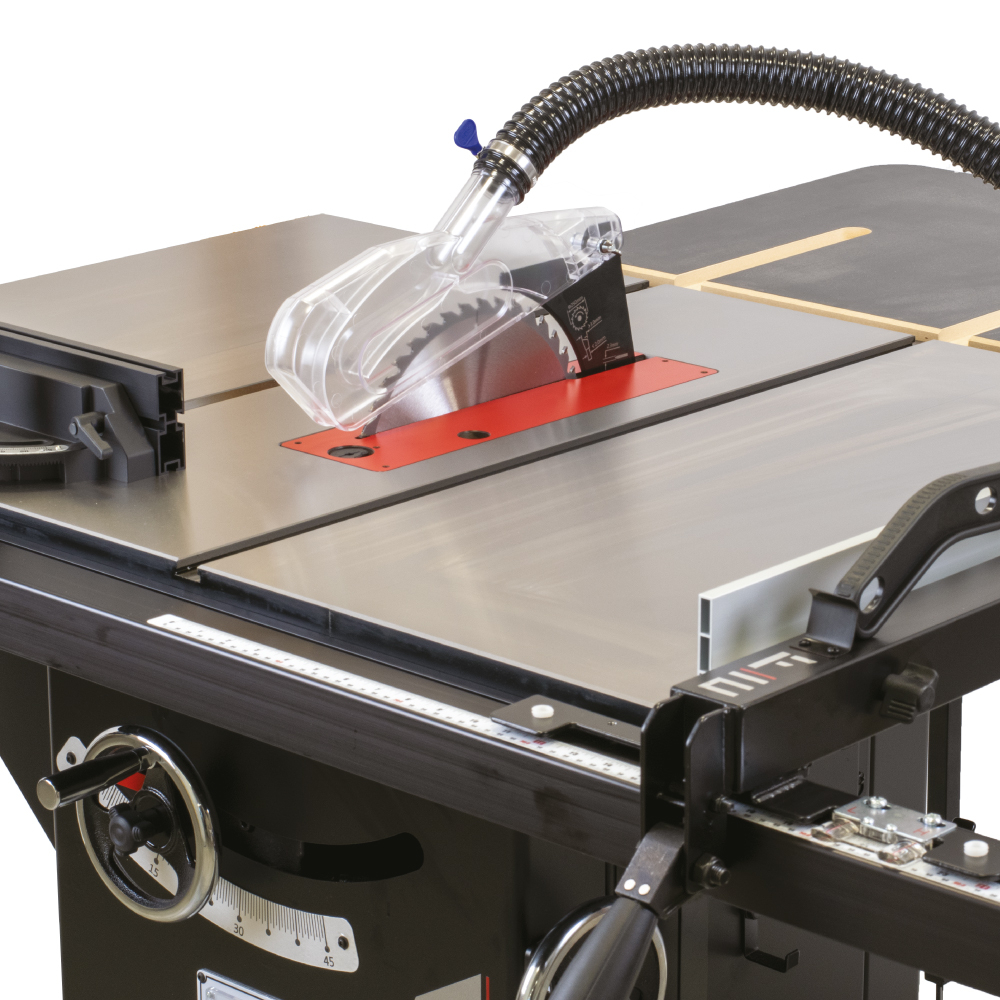

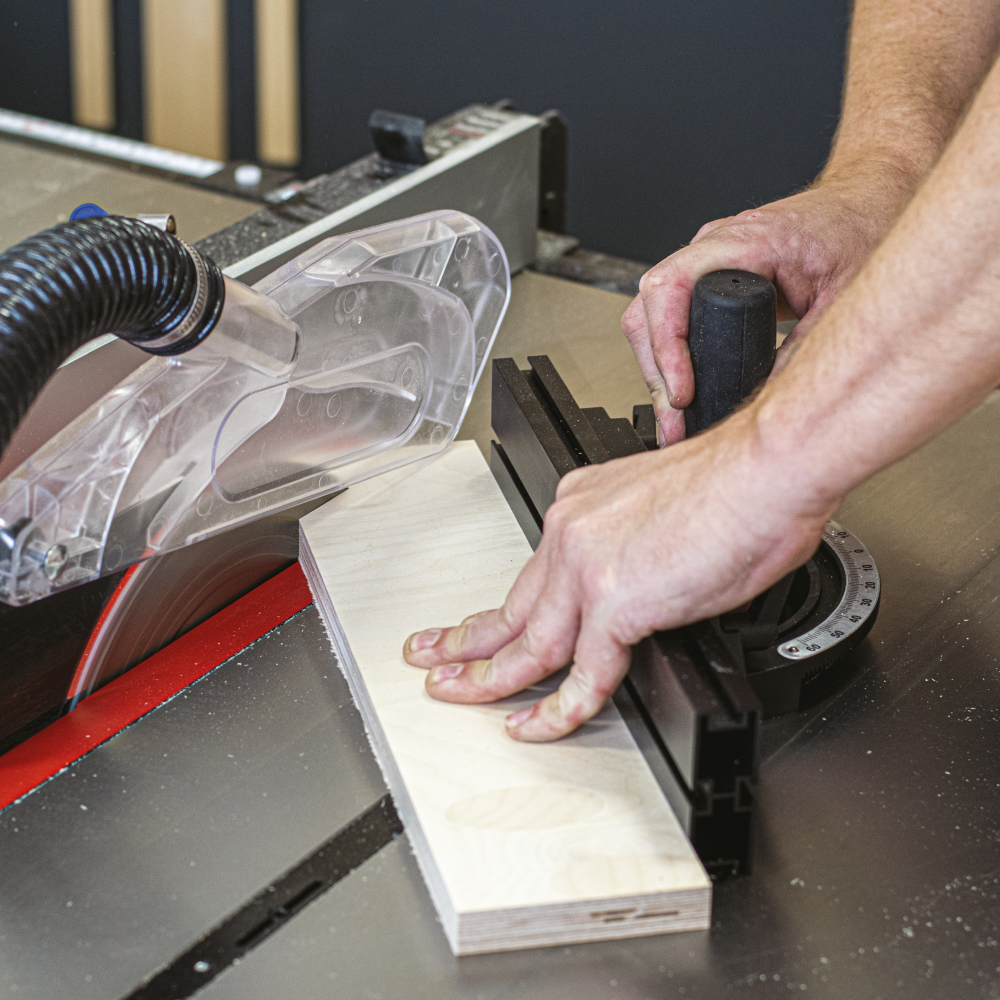

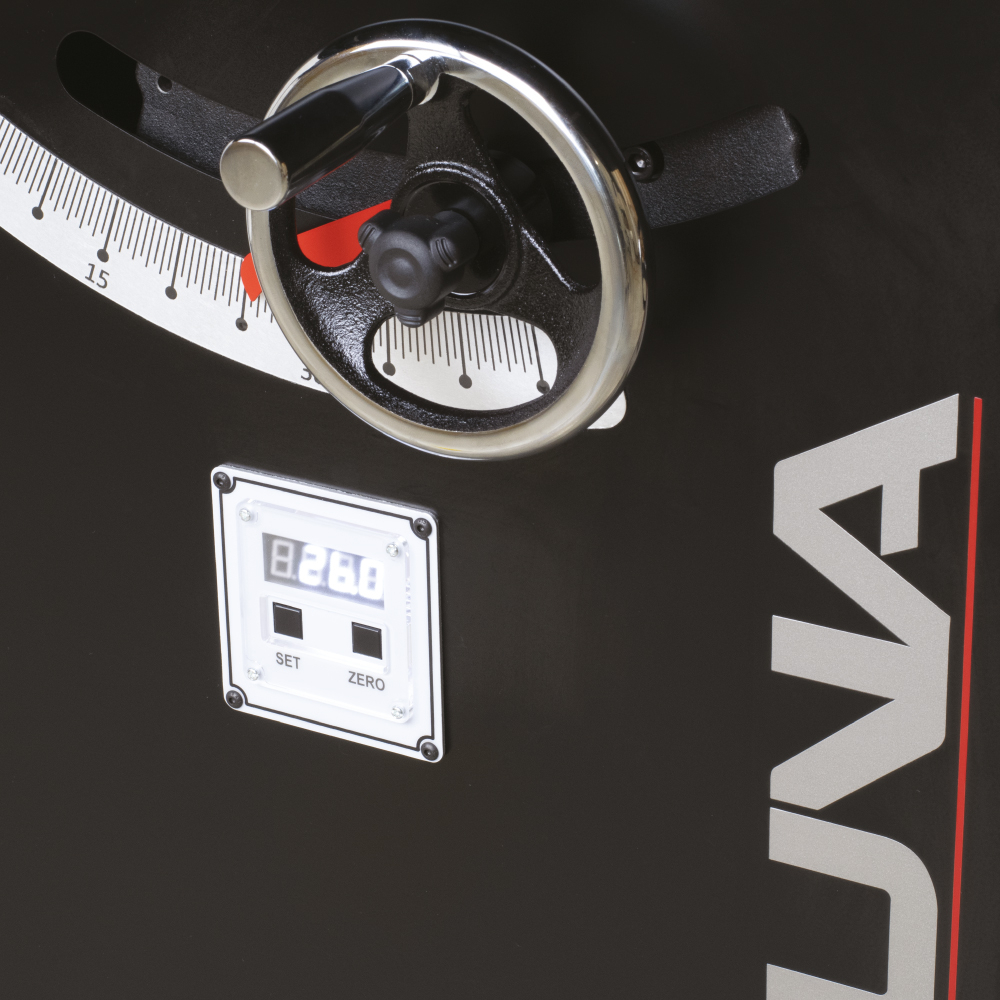

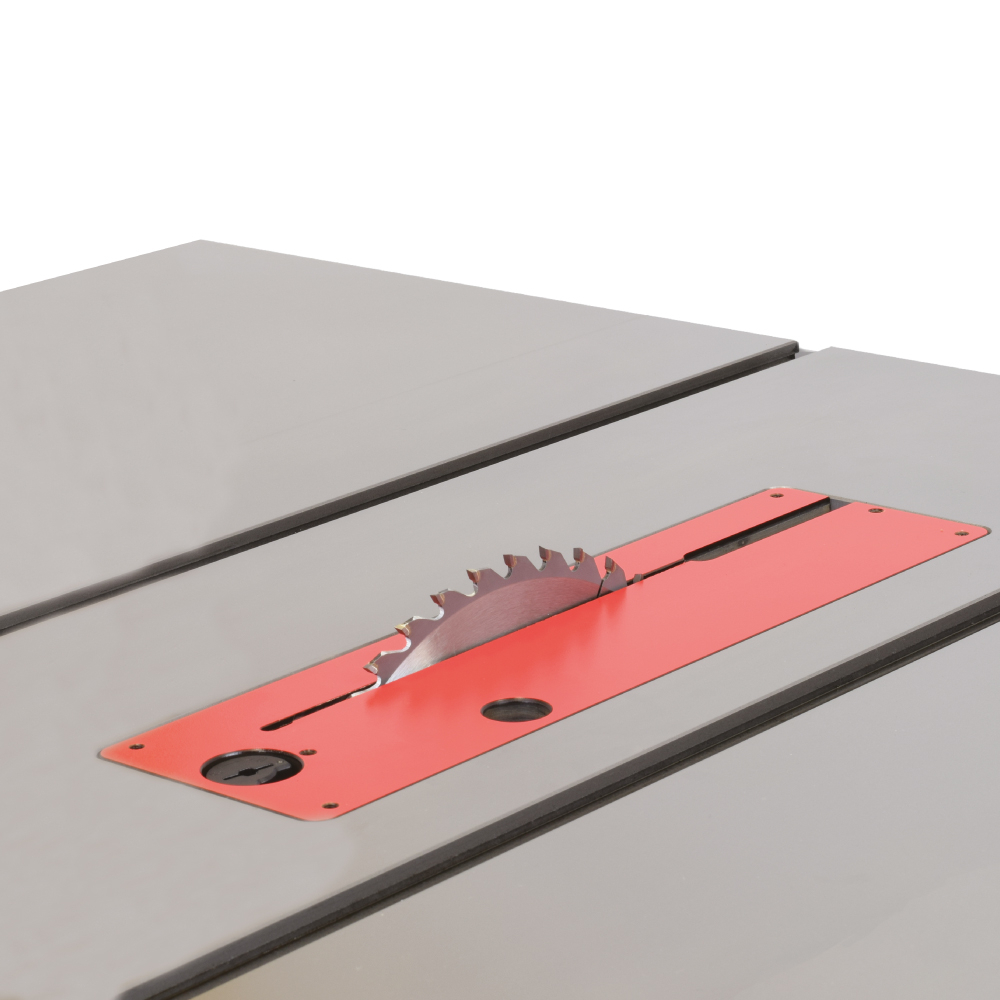

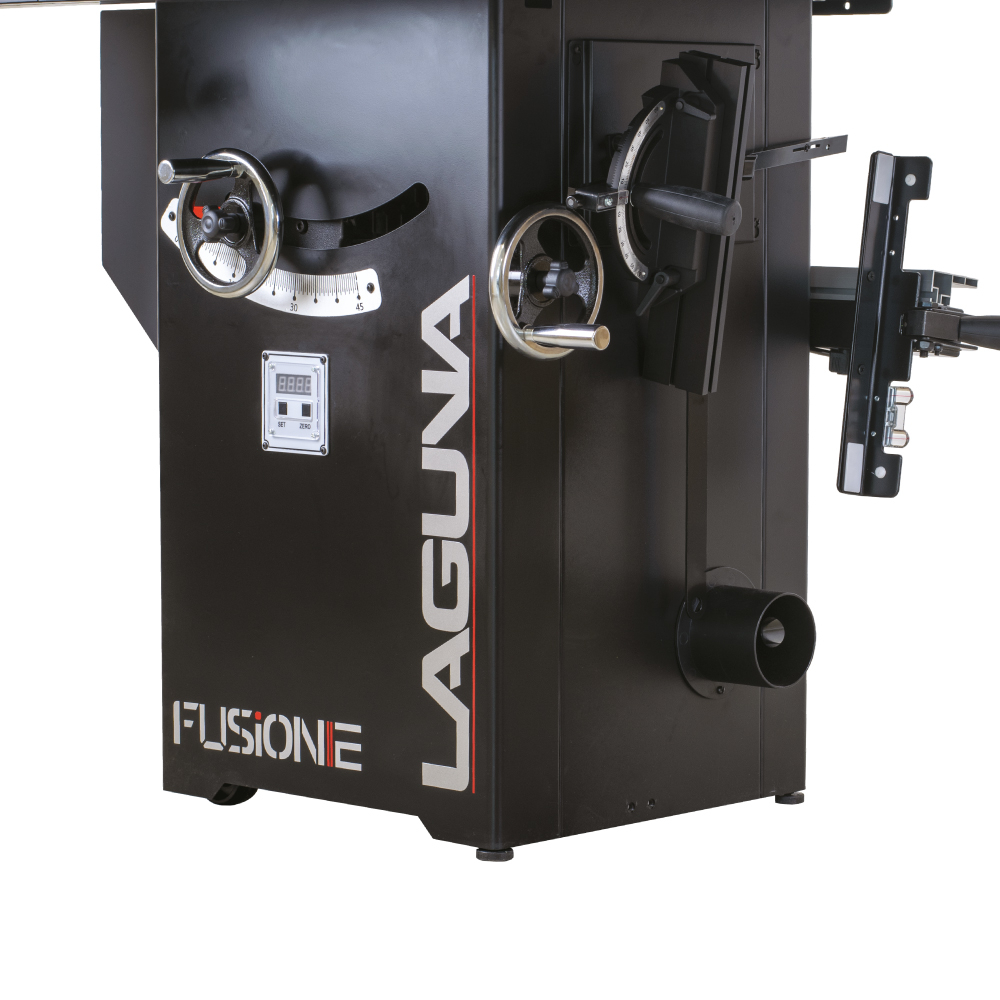

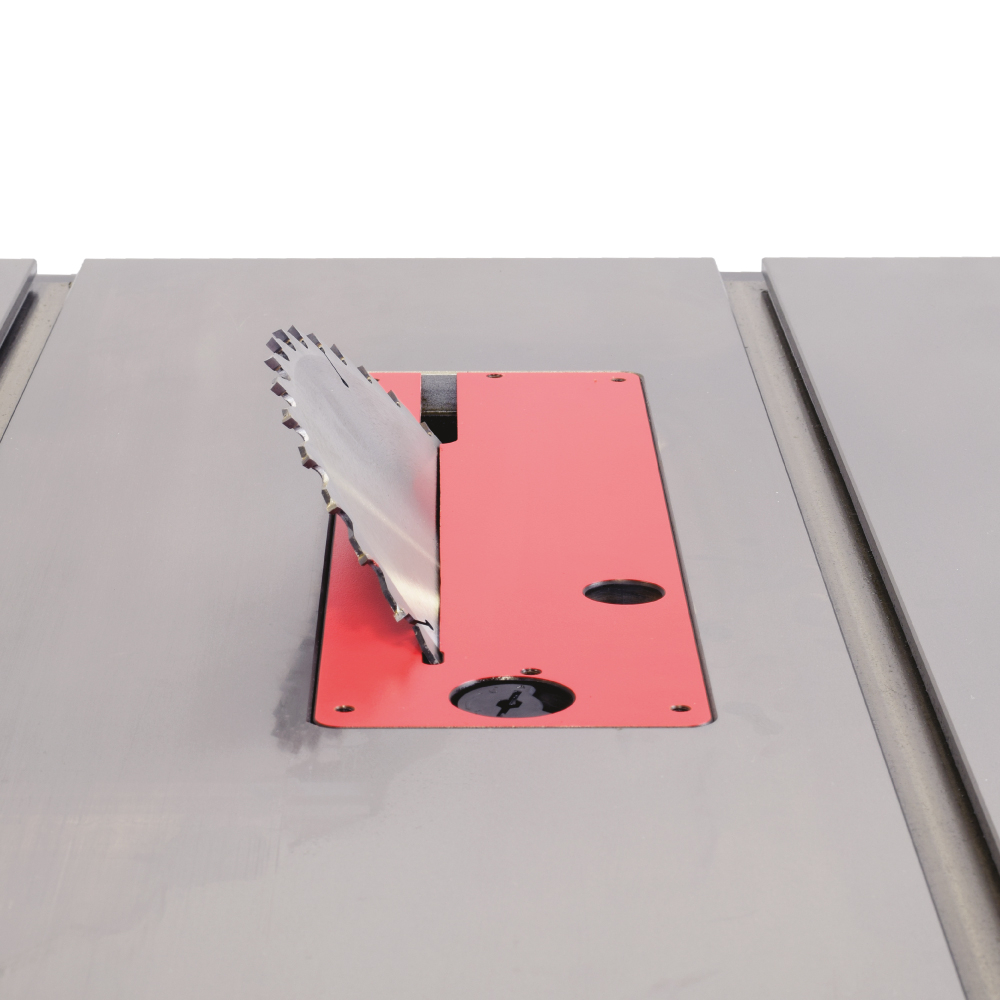

előnyök A felszereltség tartalmaz egy öntöttvas asztalt, precíz T-vonalzót, két T-hornyot, beépített alvázat és zárt elszívórendszert. A merev asztal referenciafelületet biztosít a megmunkálandó munkadarab számára, a megfelelően beállított hosszanti vonalzó pedig segít a vágás teljes hosszán egyenletes szélességet tartani. A szögütköző kisebb alkatrészek keresztirányú és ferde vágásához szolgál. A tárcsa magasságának beállítása lehetővé teszi, hogy korlátozzuk annak az anyag fölé való kiállását, a 0–45°-os dőlésszög pedig kiterjeszti a felhasználási lehetőségeket a ferde vágásokra is.
- Vágási kapacitás: 79 mm 90°-os szögben és 56 mm 45°-os szögben.
- Vágószerszám: 250 × 30 mm; a fogak száma és geometriája az anyagtól és a kívánt élminőségtől függ.
- Forgási sebesség: 3 800 min⁻¹ a precíziós modell és változat esetében.
- Munkaterület: 1 118 × 792 mm.
- Azonosítás: Fusion 2 modell, 2022-es változat, rendelési szám: 151-Fusion2.
A korong kiválasztása és
a vágás
minősége

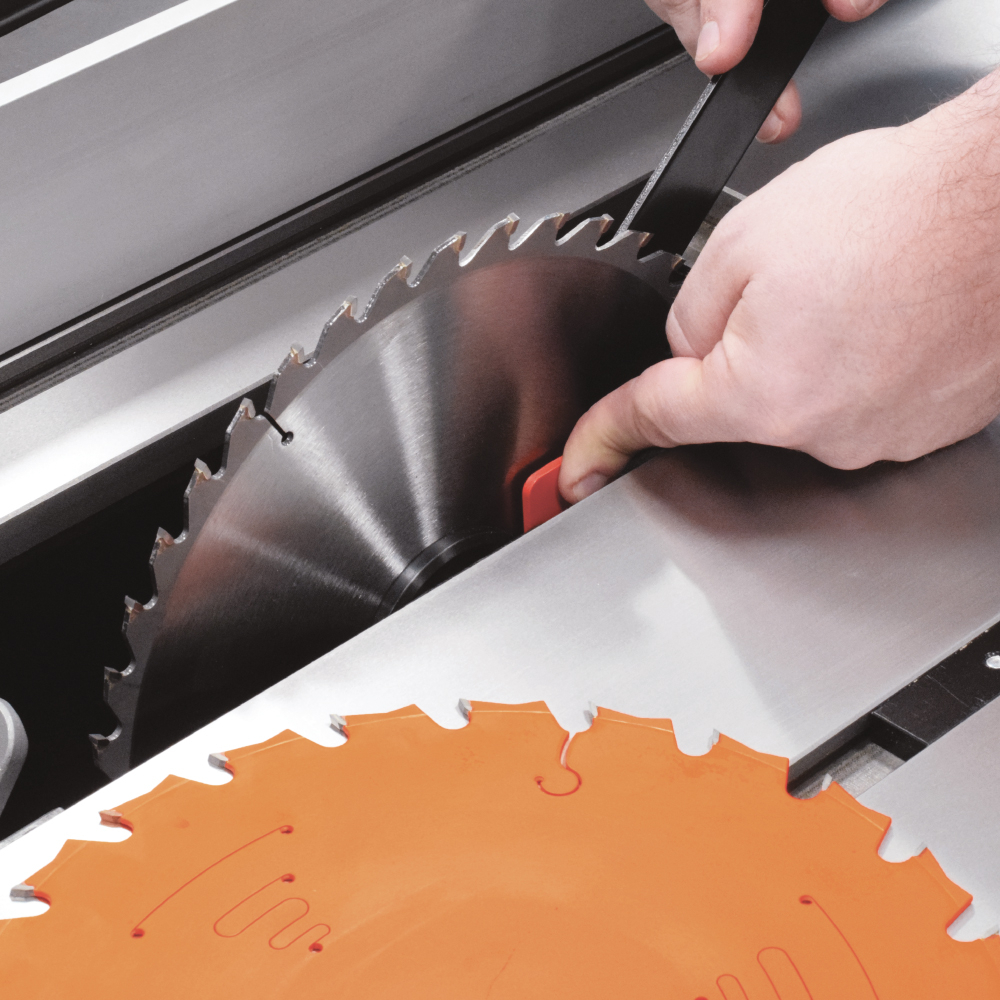

: A tömör fa hosszirányú vágásához olyan korongot használunk, amely kevesebb foggal rendelkezik, és elegendő helyet biztosít a forgács elvezetéséhez. Keresztirányú vágásokhoz és látható élekhez finomabb, több foggal rendelkező korong alkalmas. A laminált anyagok, az MDF, a rétegelt lemez vagy a műanyagok speciális geometriát igényelhetnek. Nem elég csupán az átmérőt betartani; a befogónyílásnak, a vágási szélességnek, a fűrészlap testének vastagságának, a megengedett maximális fordulatszámnak és a tágítóékre vonatkozó követelményeknek is mindig meg kell felelniük.

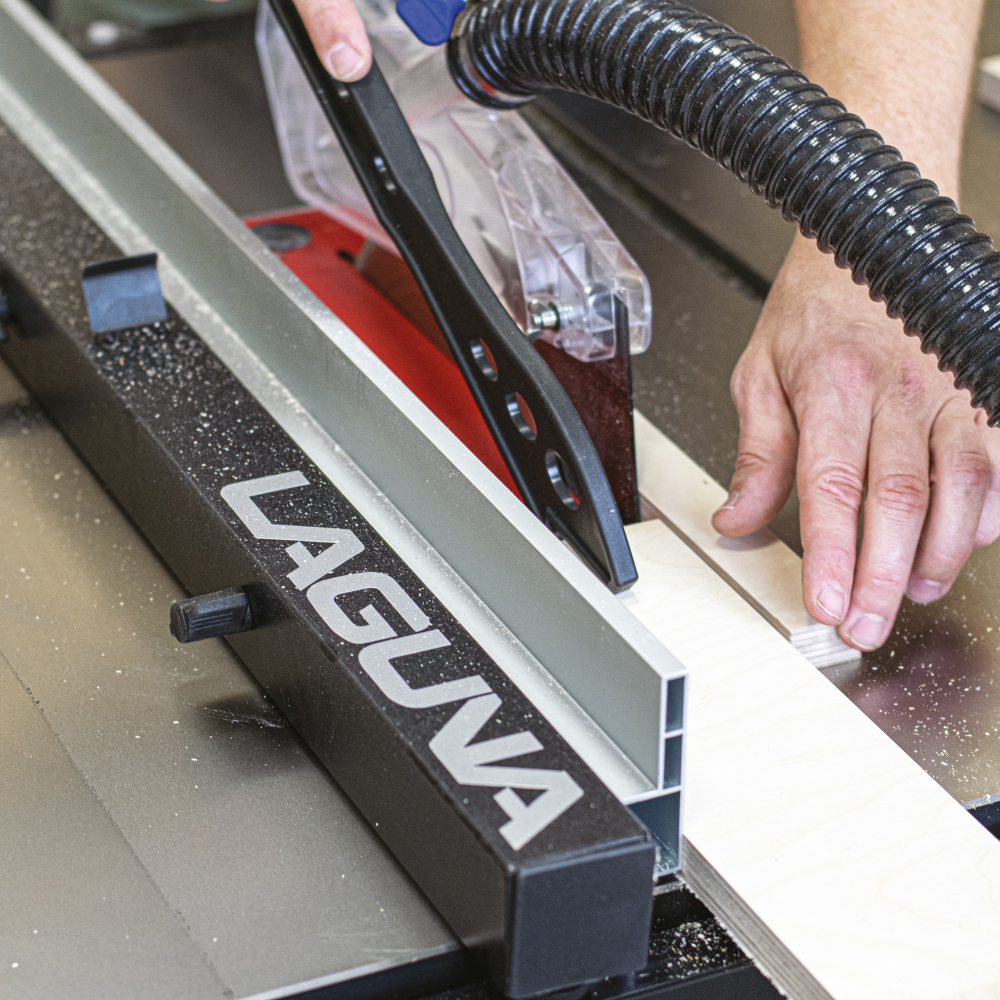

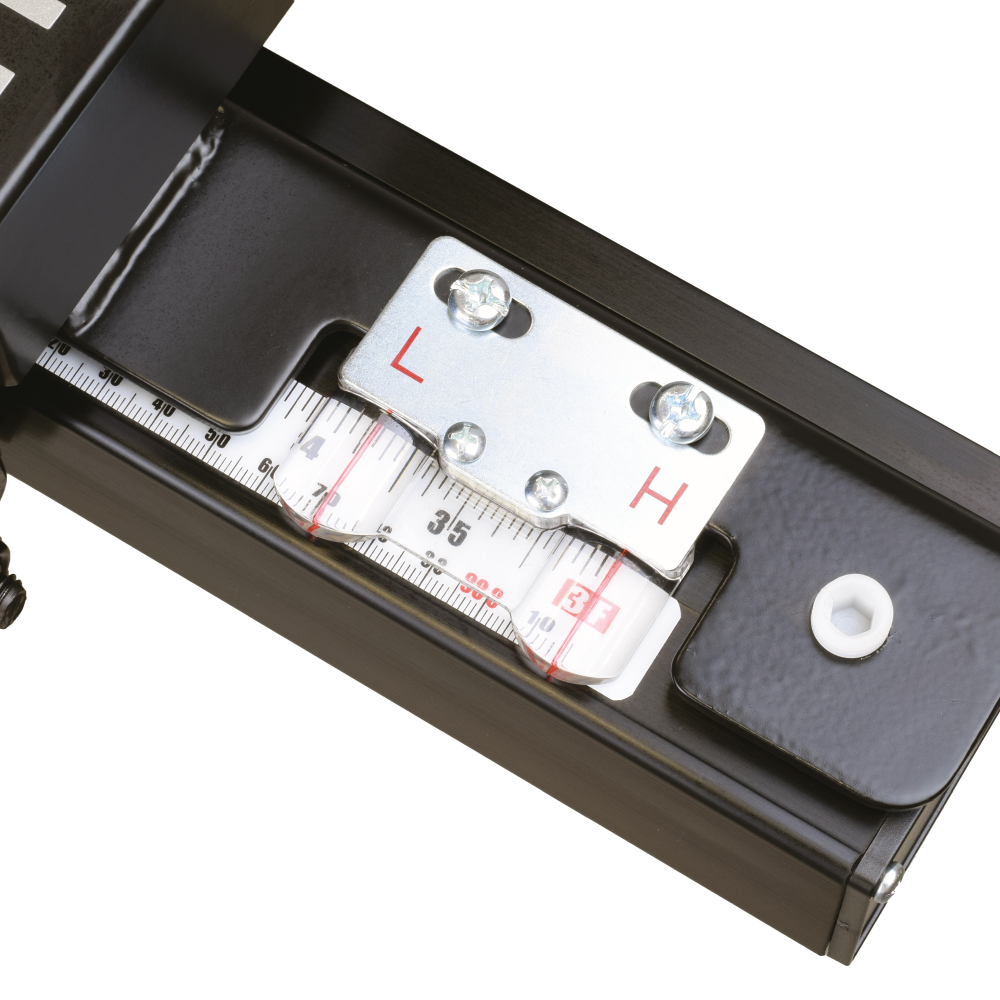

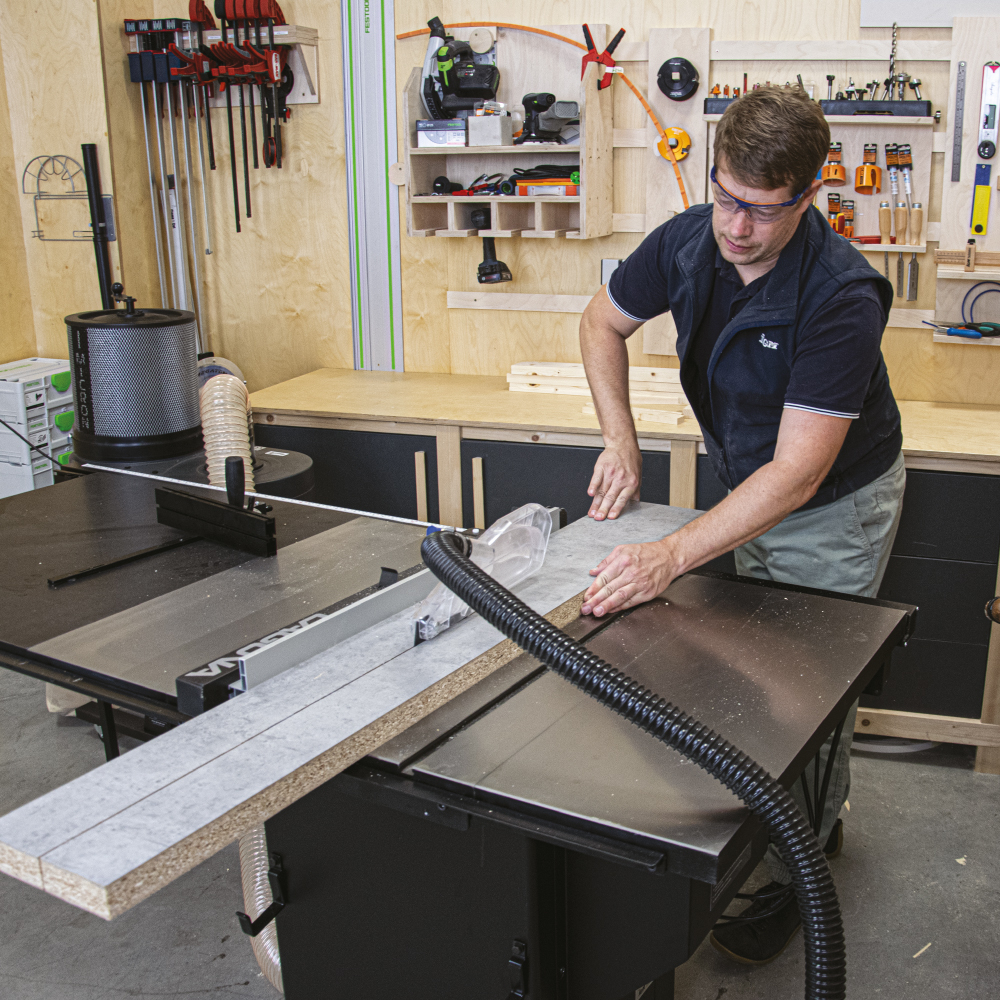

Az első vágás előtt ellenőrizze a vonalzó és a fűrészlap párhuzamosságát, valamint a fűrészlap és az asztal merőlegességét. Egy próba vágás megmutatja, hogy a beállított skála megfelel-e a tényleges méretnek. Hosszanti vágásnál a vonalzó nem nyomhatja a munkadarabot a tárcsa hátsó részébe, mert ez növelné a beszorulás és a visszarúgás kockázatát. A hosszú vagy széles munkadarabokat az asztal előtt és mögött is támasztsa alá úgy, hogy súlyuk ne változtassa meg az előtolás irányát.
Biztonságos munkavégzés és

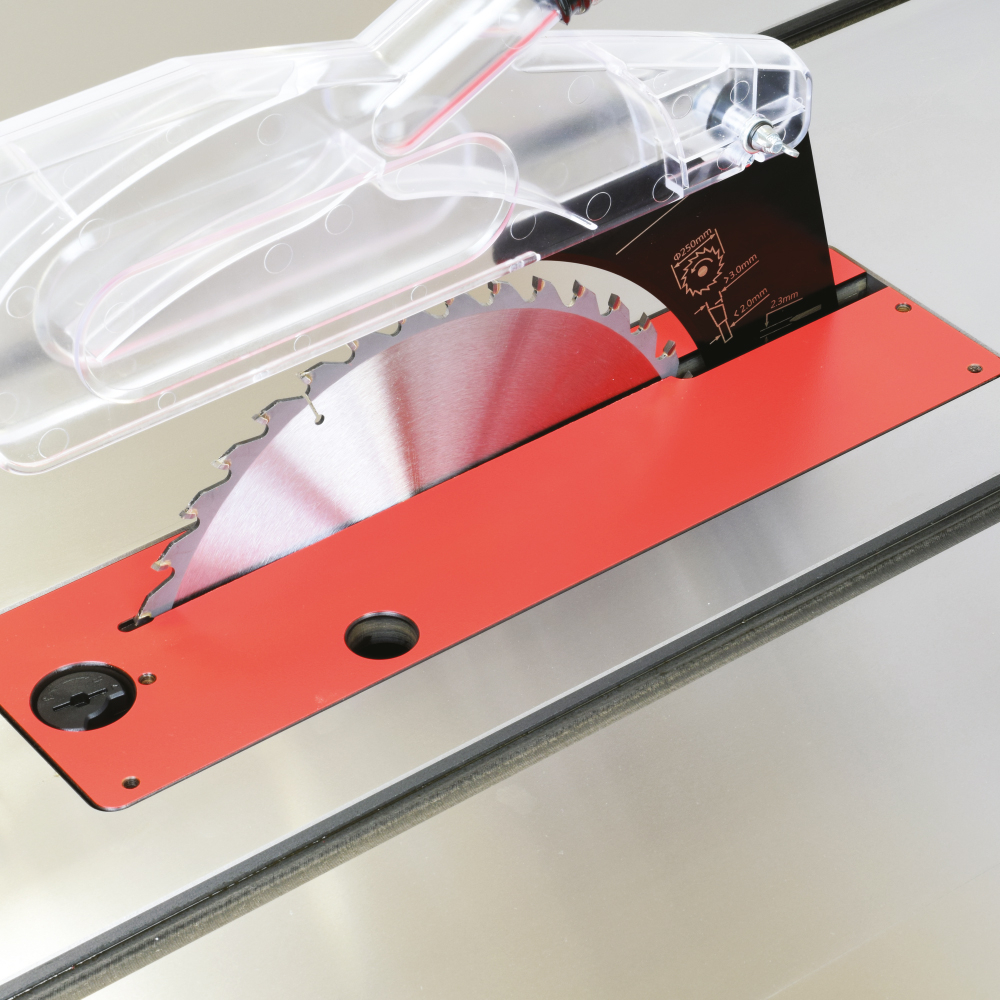

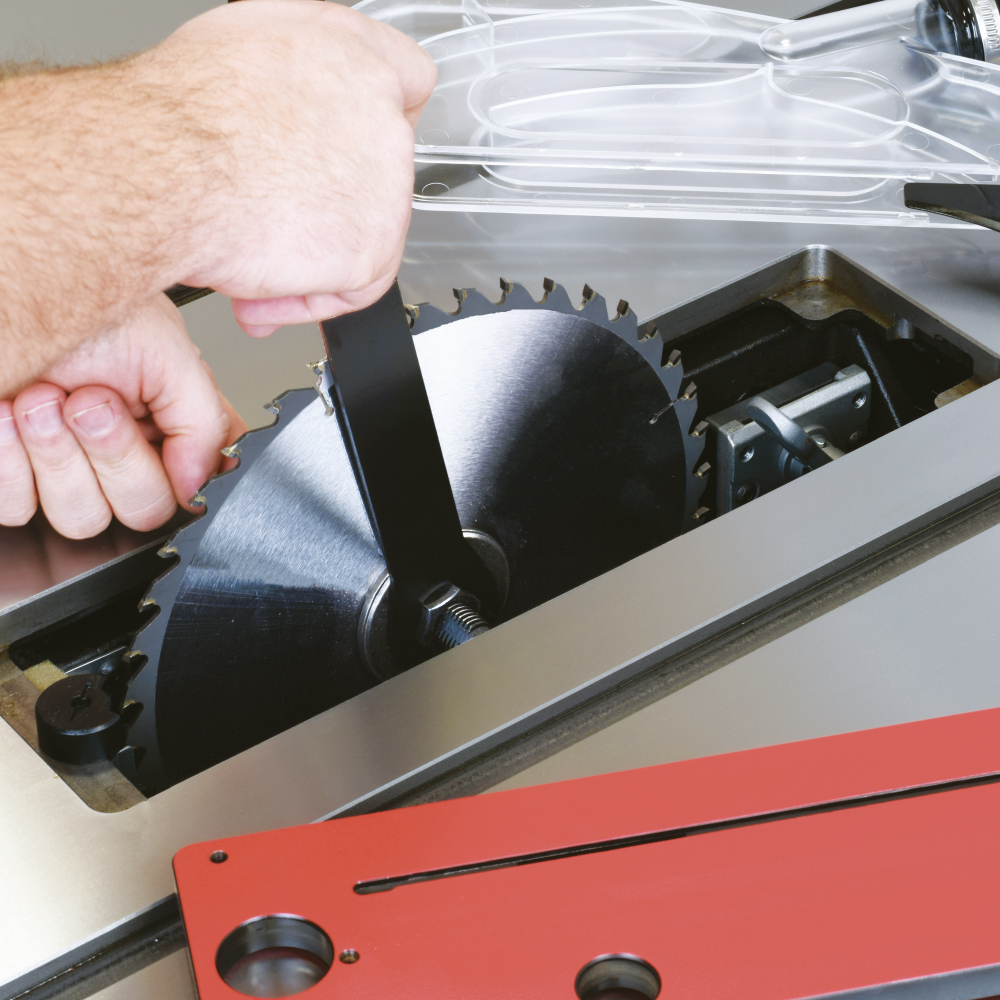

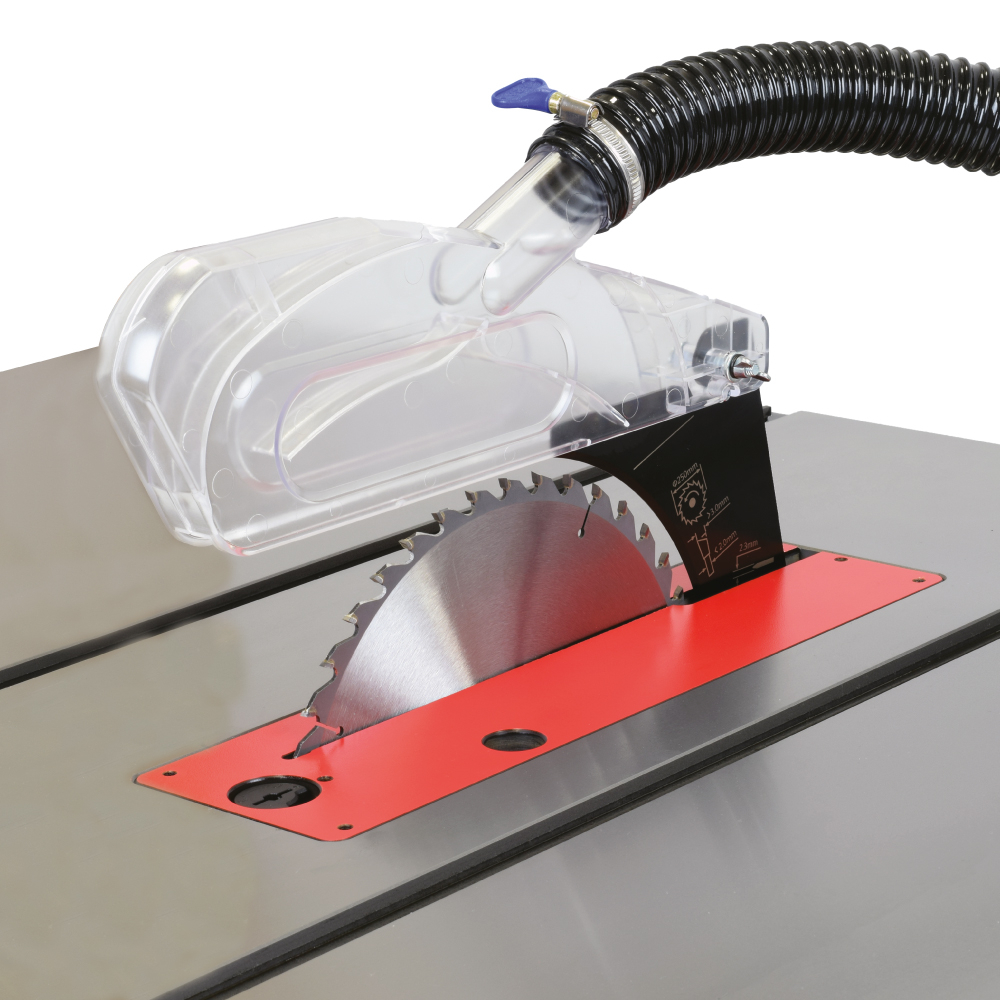

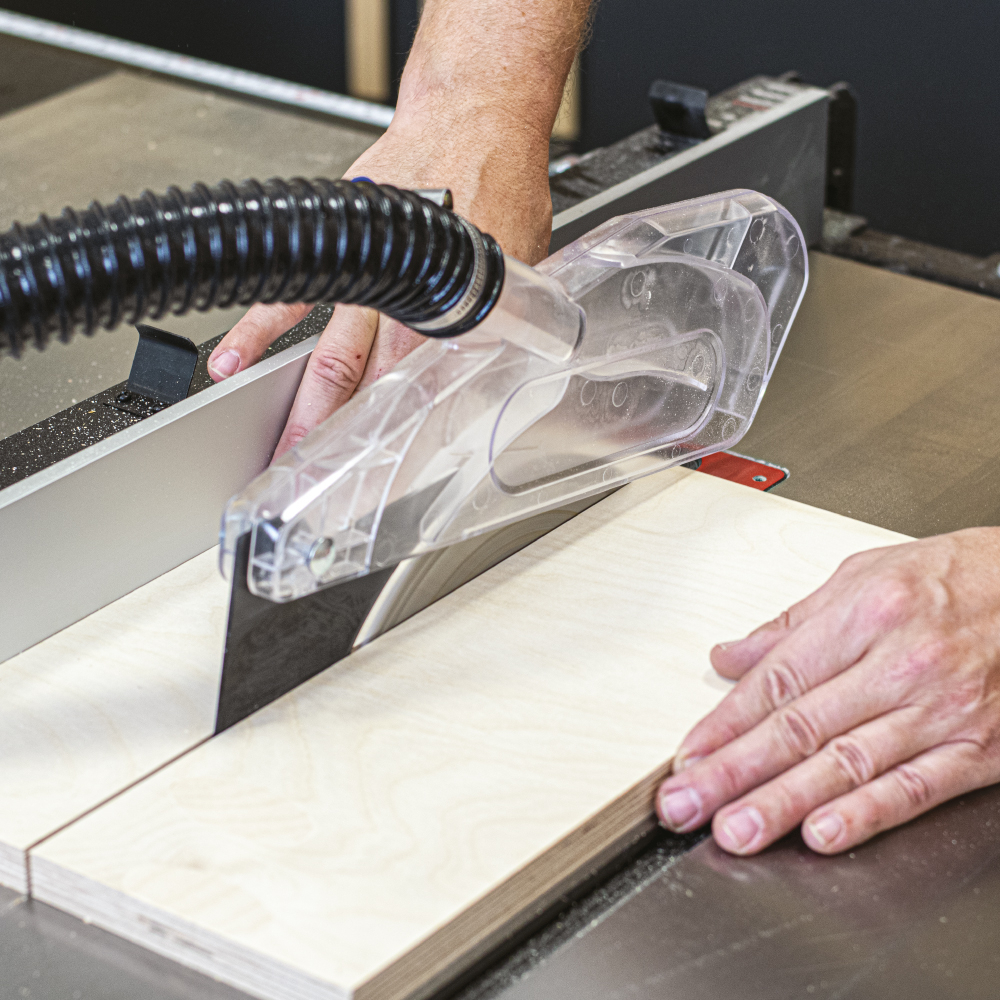

elszívás: A tárcsa burkolata, a tágító ék és a tolórúd alapvető biztonsági elemek, amelyeket normál vágás során nem szabad eltávolítani. A munkadarabot egyenletesen vezesse, kezeit tartsa a tárcsa síkjától távol, és soha ne vágjon szabadon, vonalzó vagy szögütköző nélkül. A keskeny alkatrészeket megfelelő rögzítőeszközzel tolja. A tárcsa cseréje, beállítása, tisztítása vagy a maradékok eltávolítása előtt mindig válassza le a gépet az áramellátásról, és várja meg, amíg teljesen leáll.

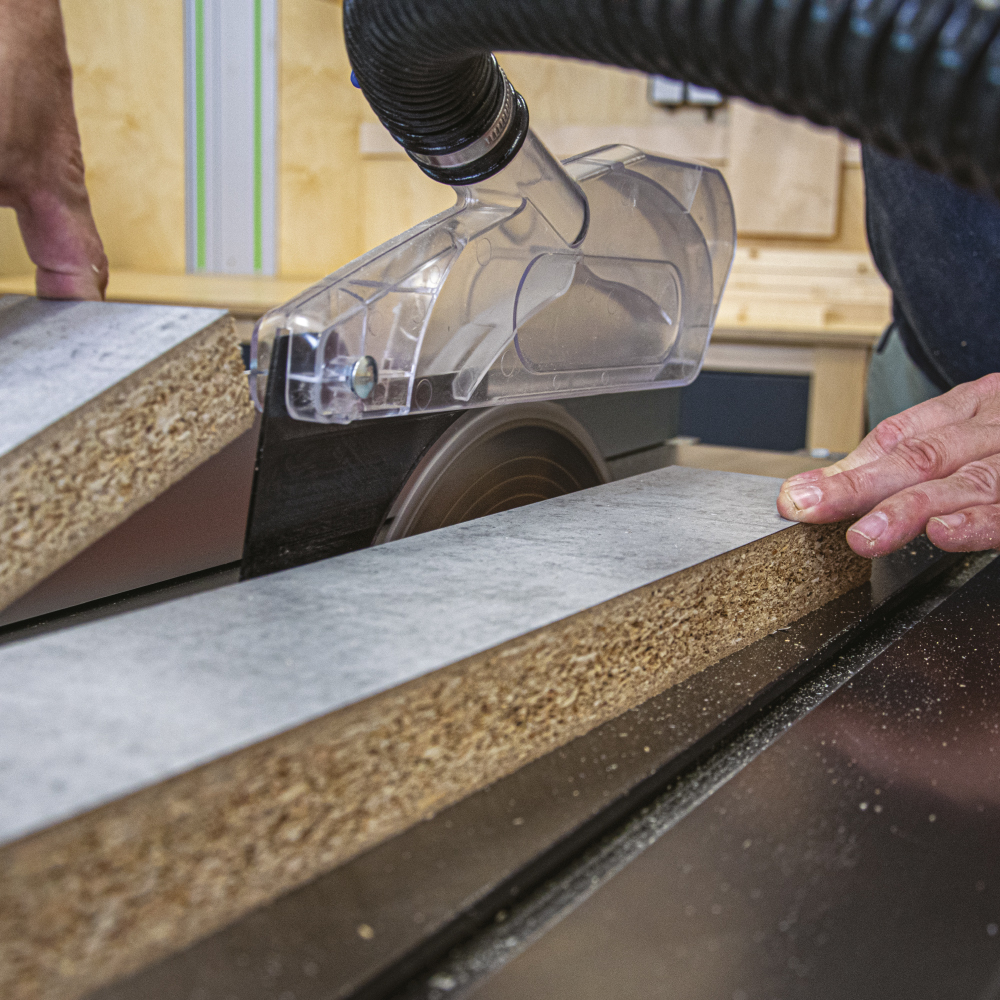

A hatékony elszívás javítja a láthatóságot, korlátozza a fűrészpor lerakódását a burkolatban, és csökkenti a munkahely porosságát. A tömlő átmérőjének meg kell felelnie a csatlakozónak, és a porelszívónak elegendő áramlási kapacitással kell rendelkeznie. A porelszívás nem helyettesíti a szem-, hallás- és légutak védelmét. A munka során tartsa be a gyártó utasításait, a biztonsági jelöléseket és a megengedett anyagokat; az, hogy egy adott tárcsa felszerelhető, még nem jelenti azt, hogy a gép minden anyaghoz alkalmas.
Műszaki adatok
| Rendelési szám | 151-Fusion2 |
|---|---|
| Tápfeszültség | 230 V / 50 Hz / 1 fázis |
| Teljesítményfelvétel | 1 550 W |
| Motor kimeneti teljesítménye | 1 200 W |
| A fűrészlap fordulatszáma | 3 800 min⁻¹ |
| Fűrészlap | 250 × 30 mm |
| Max. vágási mélység 90°-nál | 79 mm |
| Max. vágási mélység 45°-nál | 56 mm |
| Munkapad | 1 118 × 792 mm |
| Max. hosszanti vágási szélesség | 914 mm |
| A tárcsa dőlésszöge | 0–45° |
| Elszívócsatlakozás | 100 mm |
| Súly – típus nem megadva | 158 kg |
További paraméterek megjelenítése
A paramétereket a pontos modell és az elektromos változat esetében hasonlítottuk össze. Az egyetlen meg nem jelölt súly nem tekinthető automatikusan nettó súlynak. A csomag méretei nem a összeszerelt gép méreteiből származnak.
A szállítmány tartalma és
a telepítés
előkészítése
A rendelkezésre álló adatok szerint a szállítmány tartalmazza: 250 mm-es vágótárcsát, vonalzót, szögütközőt, tágító éket, burkolatot és szerelőszerszámokat. A készletek esetében az egyes rendelési számok felsorolása a meghatározó, a szokásos fűrészek esetében pedig az aktuális raktári konfiguráció. A kiszállítás előtt célszerű ellenőrizni a fűrészkorongok számát, az állvány típusát, a vonalzót és a szerelési alkatrészeket, mivel a tartozékok sorozatonként változhatnak.

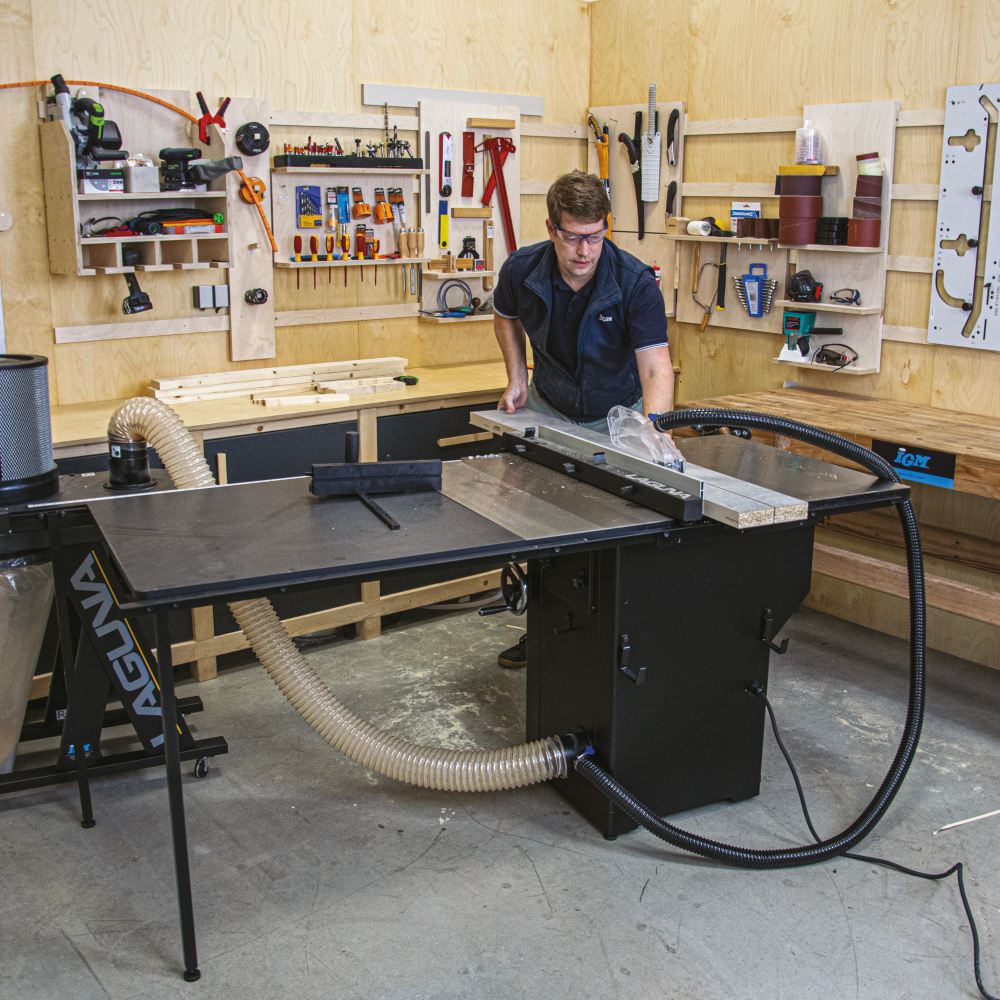

A telepítéshez gondoskodjon egy sík támasztófelületről, szabad helyről a leghosszabb munkadarabok behelyezéséhez és eltávolításához, megfelelő elektromos áramkörről, valamint a szívócső éles kanyarok nélküli vezetéséről. A mobil fűrész gép alkalmas gyakori szállításra és építési munkákra, míg a nehezebb öntöttvas gép jobban csillapítja a rezgéseket és elősegíti a munkaműhelyben a megismételhetőséget. Teljes nagyméretű rétegelt lemezek esetében célszerűbb lehet egy hosszabb szánnal és esetleg elővágóval ellátott formázó fűrész.
További változatokat a tárcsás asztali fűrészek kategóriájában talál. Megtekintheti az IGM LAGUNA márka egyéb gépeit is. A vágási mélység, az áramellátás, a felépítés és a vezetőlécek részletes összehasonlítását a „Hogyan válasszuk ki a faanyaghoz való tárcsás asztali fűrészt?” című tanácsadó cikk tartalmazza.
Gyakran feltett kérdések
Milyen fűrészlapot lehet használni?
Az alapméret 250 × 30 mm. A cserefűrészlapnak meg kell felelnie az átmérő, a befogónyílás, a vastagság, a maximális fordulatszám és a tágítóékszer szempontjából. A fogak geometriáját az anyag szerint válassza ki.
Milyen vastag anyagot képes átvágni a fűrész?
A tesztelt maximális vágási mélység 79 mm 90°-os szögnél és 56 mm 45°-os szögnél. A gyakorlatban hagyjon tartalékot az anyag vezetésére, a fűrészlap minőségére és a kívánt vágási tisztaságra.
A megadott súly nettóként értendő?
Nem. Ha a forrás kifejezetten nem különbözteti meg a nettó és a bruttó súlyt, az érték „típus nem megadva” marad, és csak a megerősítés után kerül át a paraméteres szűrőbe.
Alkalmas-e a fűrész nagy méretű rétegelt lemezek vágására?
Ez az asztal méreteitől, a vágási szélességtől és a támaszoktól függ. Egész lemezek rendszeres méretre vágásához általában alkalmasabb egy csúszó kocsival és elővágással rendelkező méretre vágó fűrész.
