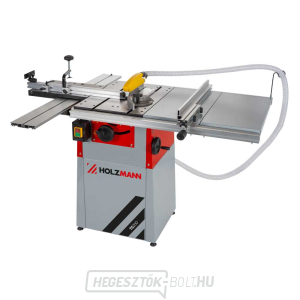

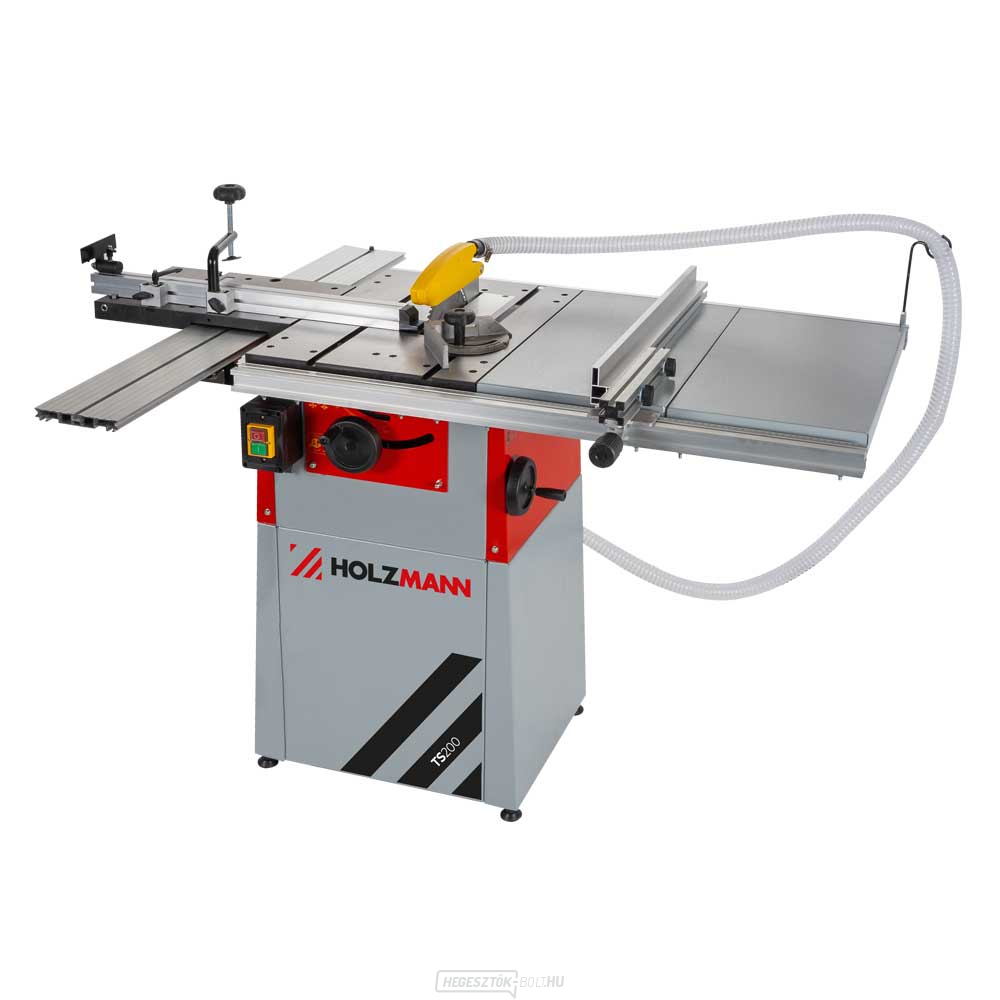

TS200 asztali körfűrész 230V

A Holzmann TS200 230 V asztali körfűrész a fa és a lemezanyagok pontos hosszanti, keresztirányú és szögletes vágására szolgál a gyártó által megengedett tartományon belül. A TS200 230 V modell 200 × 30 mm-es fűrészkorongot használ, és merőleges beállítás esetén 60 mm-es maximális vágási mélységet biztosít. Olyan felhasználók számára készült, akiknek ismétlődő vágási méretekre, a munkadarab stabil vezetésére és a kézi körfűrésszel végzett munkához képest biztonságosabb ellenőrzésre van szükségük.

A választásnál nem csak az 1 100 W (S1) / 1 500 W (S6) teljesítmény a döntő. Ugyanilyen fontos az asztal merevsége, a hosszanti vonalzó pontossága, a használható vágási szélesség, a tárcsa átmérője, a magasság és a dőlésszög beállítási módja, valamint a porelszívó csatlakoztatásának lehetősége. A 230 V / 50 Hz-es tápfeszültségnek meg kell felelnie a munkahely elektromos hálózatának. Háromfázisú kivitel esetén a csatlakozást és a forgásirány ellenőrzését szakképzett személynek kell elvégeznie.

Felépítés és gyakorlati

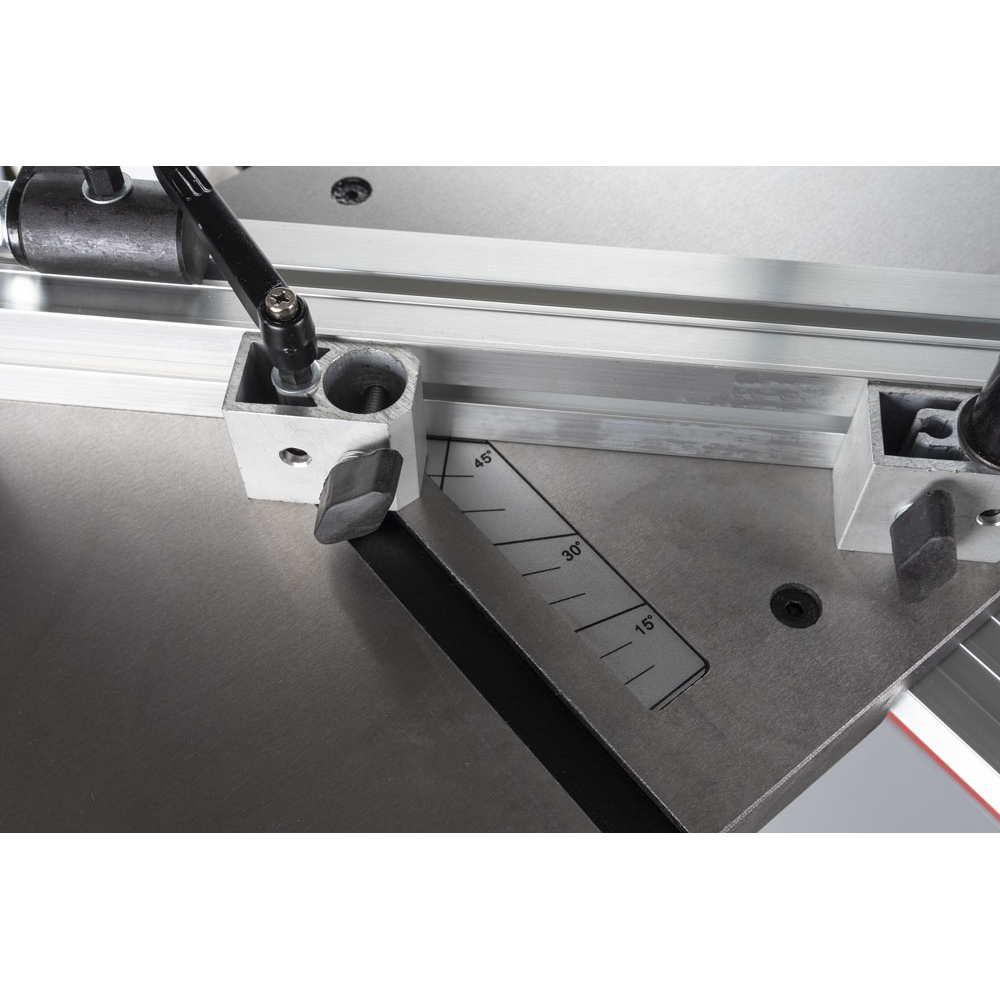

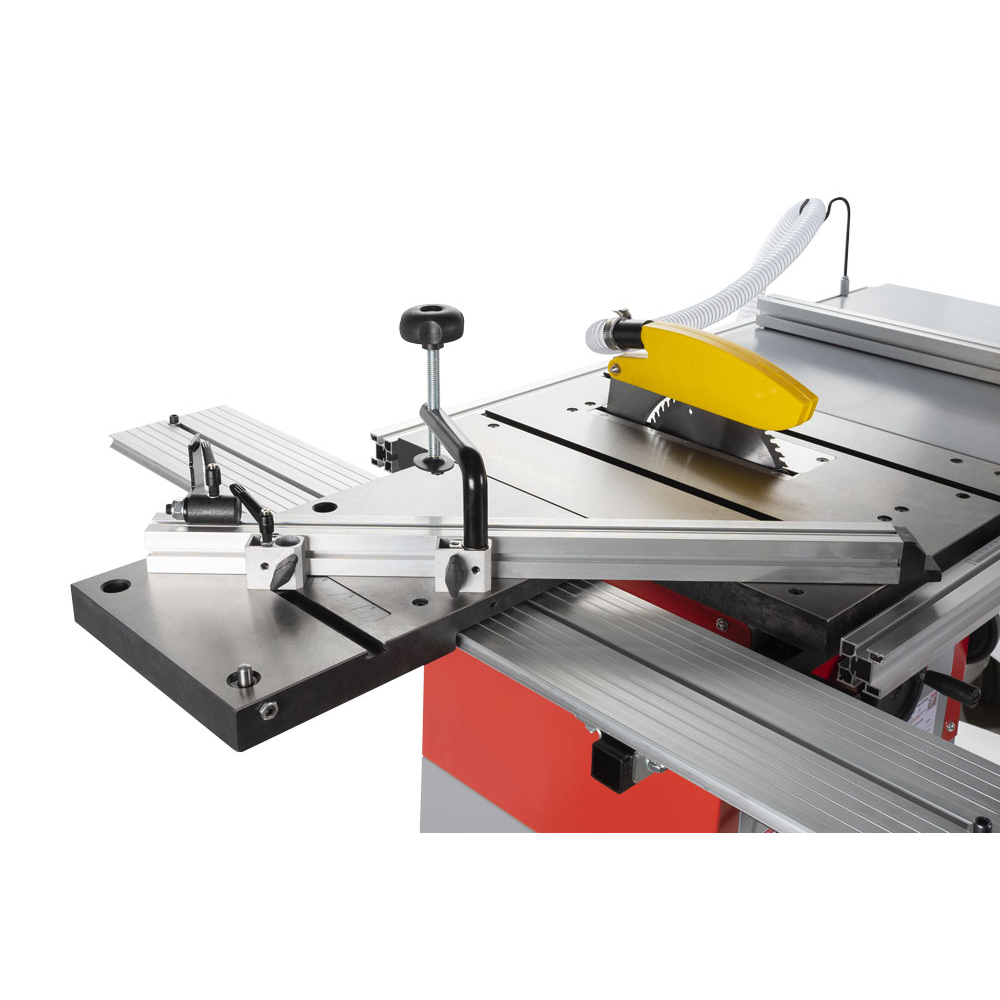

előnyök A felszereltséghez tartozik öntöttvas asztal, csúszóasztal, vonalzók, a munkaterület kiterjesztése és kettős elszívó rendszer. A rögzített asztal referenciafelületet biztosít a megmunkandó darab számára, a megfelelően beállított hosszanti vonalzó pedig segít a vágás teljes hosszán egyenletes szélesség fenntartásában. A szögütköző kisebb alkatrészek keresztirányú és ferde vágásához szolgál. A tárcsa magasságának beállítása lehetővé teszi, hogy korlátozzuk az anyag fölé való kiállását, a 0–45°-os dönthetőség pedig kiterjeszti a felhasználási lehetőségeket a ferde vágásokra is.

• Vágási kapacitás: 60 mm 90°-os szögnél és 40 mm 45°-os szögnél.
• Vágószerszám: 200 × 30 mm; a fogak száma és geometriája az anyagtól és a kívánt élminőségtől függ.
• Forgási sebesség: 4 700 min⁻¹ a pontos modell és változat esetében.
• Munkaterület: 535 × 400 mm + 600 mm-es kiterjesztés.
• Azonosító: TS200 230 V modell, rendelési szám: TS200_230V.

A korong kiválasztása és

a vágás

minősége

: A tömör fa hosszirányú vágásához kevesebb fogszámú, a forgácsok elvezetéséhez elegendő helyet biztosító korongot használnak. Keresztirányú vágásokhoz és látható élekhez finomabb, több fogszámú korong alkalmas. A laminált, MDF, rétegelt lemez vagy műanyagok speciális geometriát igényelhetnek. Nem elég csupán az átmérőt betartani; a befogónyílásnak, a vágási szélességnek, a fűrészlap testének vastagságának, a megengedett maximális fordulatszámnak és a tágítóékre vonatkozó követelményeknek is mindig meg kell felelniük.

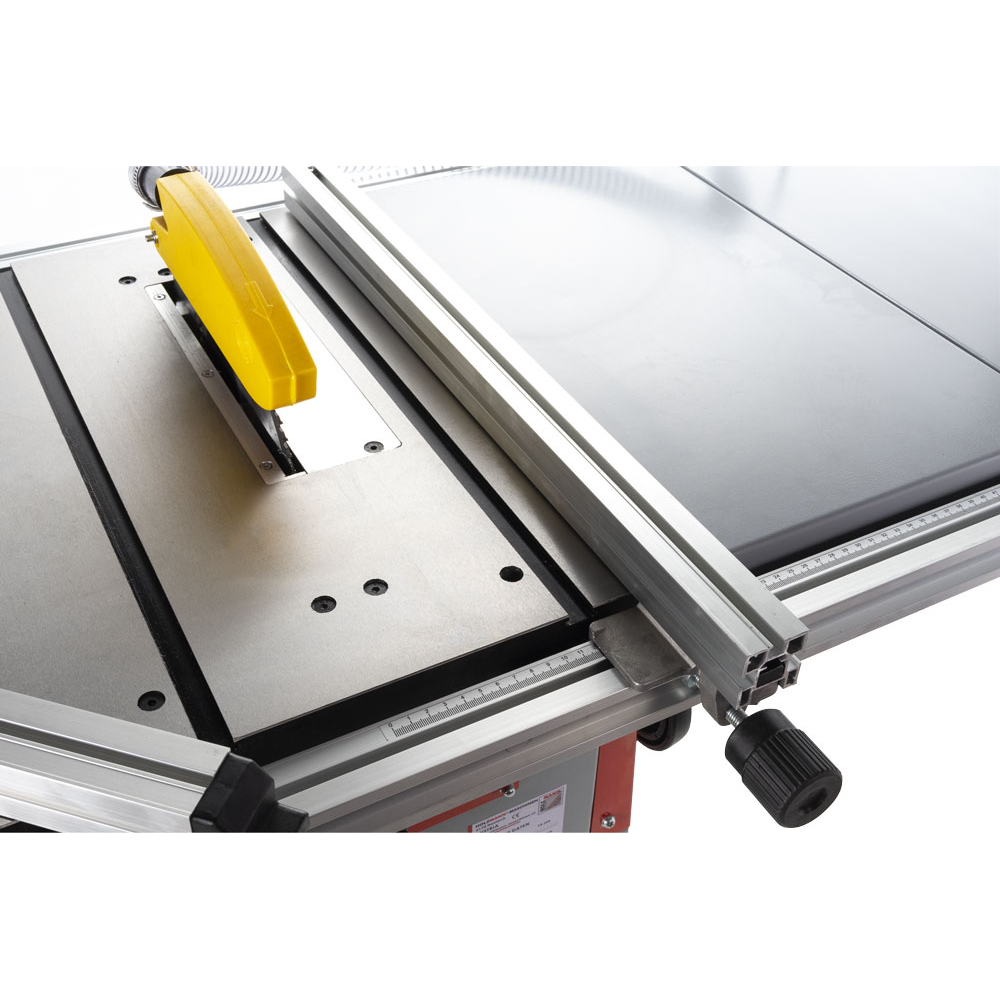

Az első vágás előtt ellenőrizze, hogy a vonalzó párhuzamos-e a fűrészlappal, és hogy a fűrészlap merőleges-e az asztalra. Egy próba vágás megmutatja, hogy a beállított skála megfelel-e a tényleges méretnek. Hosszanti vágásnál a vonalzó nem nyomhatja a munkadarabot a tárcsa hátsó részébe, mert ez növelné a beszorulás és a visszacsapódás kockázatát. A hosszú vagy széles munkadarabokat az asztal előtt és mögött is támasztja alá úgy, hogy súlyuk ne változtassa meg az előtolás irányát.

Biztonságos munkavégzés és

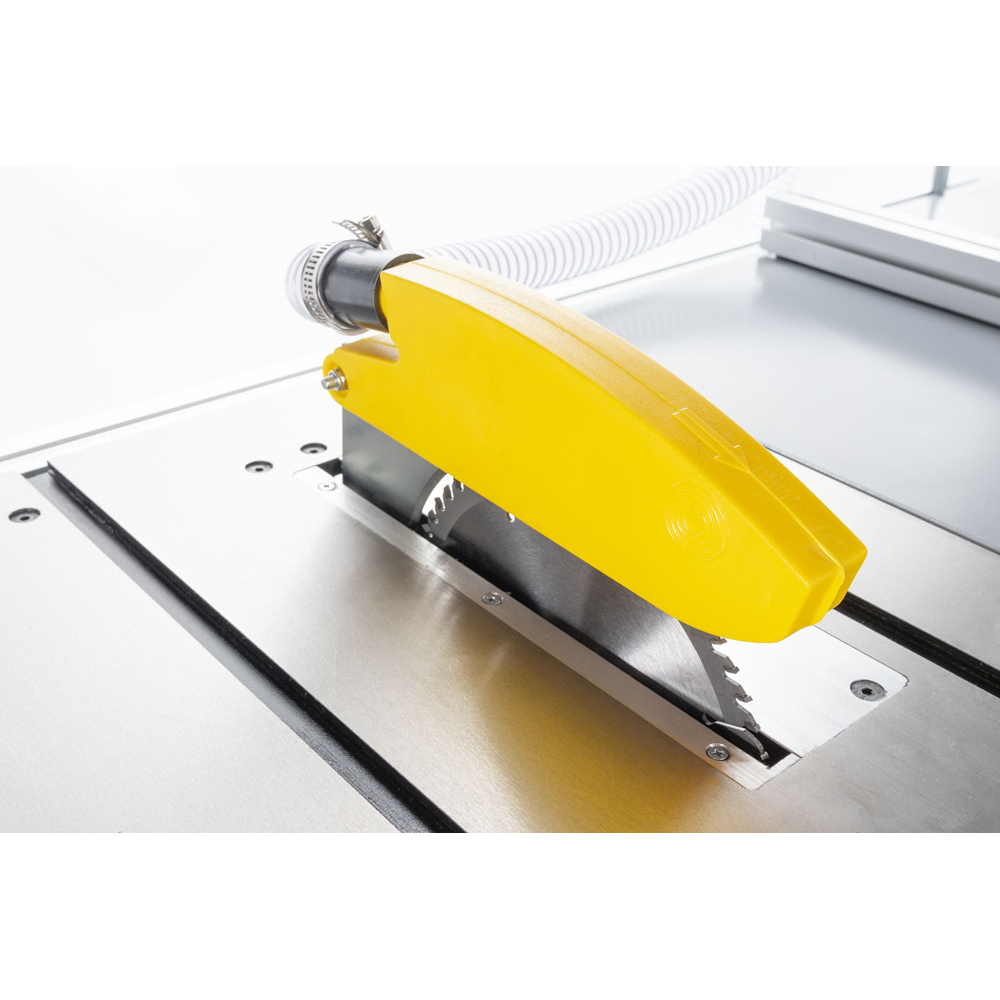

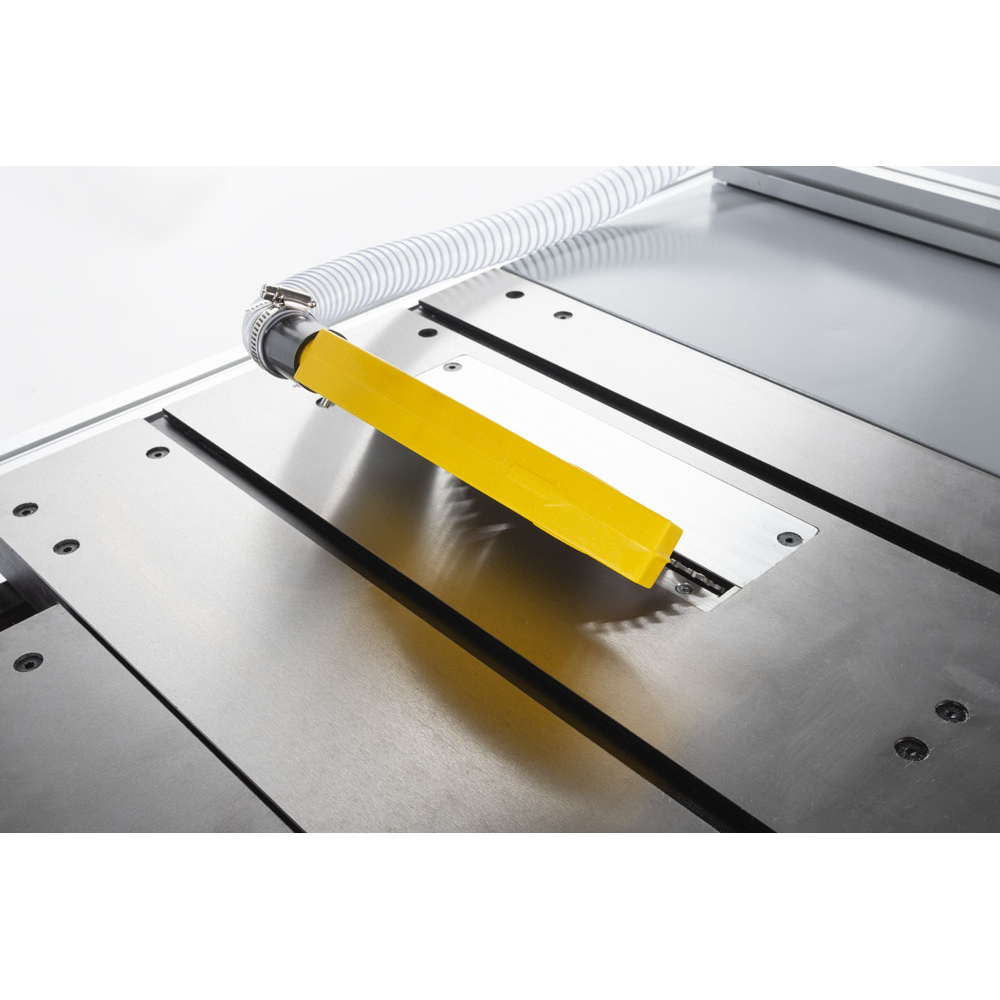

elszívás A tárcsa burkolata, a tágító ék és a tolórúd alapvető biztonsági elemek, amelyeket normál vágás során nem szabad eltávolítani. A munkadarabot egyenletesen vezesse, kezeit tartsa a tárcsa síkjától távol, és soha ne vágjon szabadon, vonalzó vagy szögütköző nélkül. A keskeny alkatrészeket megfelelő rögzítőeszközzel tolja. A tárcsa cseréje, beállítása, tisztítása vagy a maradékok eltávolítása előtt mindig válassza le a gépet az áramellátásról, és várja meg, amíg teljesen leáll.

A hatékony elszívás javítja a láthatóságot, korlátozza a fűrészpor lerakódását a burkolatban, és csökkenti a munkahely porosságát. A tömlő átmérőjének meg kell felelnie a csatlakozónak, és a porelszívónak elegendő áramlási kapacitással kell rendelkeznie. A porelszívás nem helyettesíti a szem-, hallás- és légutak védelmét. A munka során tartsa be a gyártó utasításait, a biztonsági jelzéseket és a megengedett anyagokat; az, hogy egy adott vágókorong felszerelhető, még nem jelenti azt, hogy a gép minden anyaghoz alkalmas.

A szállítmány tartalma és

a telepítés

előkészítése

A rendelkezésre álló adatok szerint a szállítmány tartalma: 200 mm-es HM tárcsa, csúszóasztal, vonalzók, burkolat, tágító ék és állvány. A készletek esetében az egyes rendelési számok felsorolása, a hagyományos fűrészek esetében pedig az aktuális raktári konfiguráció a meghatározó. A kiszállítás előtt célszerű ellenőrizni a tárcsák számát, az állvány típusát, a vonalzókat és a szerelési alkatrészeket, mivel a tartozékok sorozatok között változhatnak.

A telepítéshez gondoskodjon egy sík hordozófelületről, szabad helyről a leghosszabb munkadarabok behelyezéséhez és eltávolításához, megfelelő elektromos áramkörről, valamint a szívócső éles kanyarok nélküli elvezetéséről. A mobil fűrész gép gyakori szállításra és építési munkákra alkalmas, míg a nehezebb öntöttvas gép jobban csillapítja a rezgéseket és elősegíti a munkaműhelyben a munkafolyamatok ismételhetőségét. Teljes nagyméretű rétegelt lemezekhez célszerűbb lehet egy hosszabb szánnal és esetleg elővágási funkcióval rendelkező formázó fűrész.

További változatokat a tárcsás asztali fűrészek kategóriájában talál. Megtekintheti a Holzmann márka egyéb gépeit is. A vágási mélység, az áramellátás, a felépítés és a vezetőlécek részletes összehasonlítását a „Hogyan válasszuk ki a faanyaghoz való tárcsás asztali fűrészt?” című tanácsadó cikk tartalmazza.
