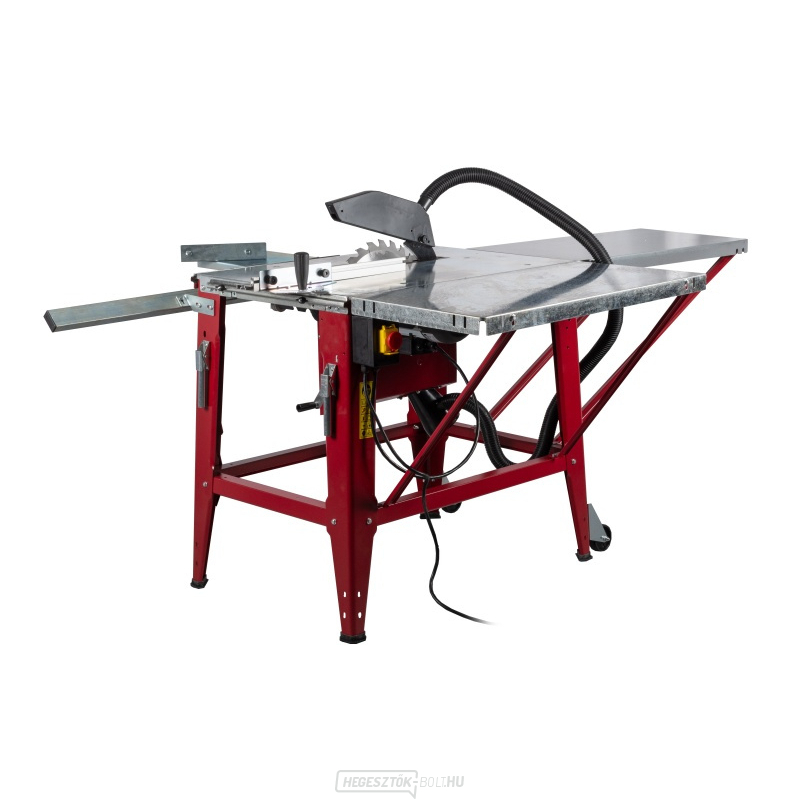

A ROXTA RPKS-315/400 SET tárcsás fűrész egy asztali tárcsás fűrész, amely a gyártó által megengedett tartományon belül faanyagok és lemezanyagok pontos hosszanti, keresztirányú és szögletes vágására szolgál. Az RPKS-315/400 SET modell 315 × 30 × 3 mm-es vágókorongot használ, és merőleges beállítás esetén 90 mm-es maximális vágási mélységet biztosít. Olyan felhasználók számára készült, akiknek ismétlhető vágási méretekre, a munkadarab stabil vezetésére és a kézi körfűrésszel való munkához képest biztonságosabb ellenőrzésre van szükségük.
A választásnál nem csak a 2 000 W-os teljesítmény a döntő. Ugyanilyen fontos az asztal merevsége, a hosszanti vonalzó pontossága, a hasznos vágási szélesség, a fűrészkorong átmérője, a magasság és a dőlésszög beállításának módja, valamint a porelszívó csatlakoztatásának lehetősége. A 400 V / 50 Hz-es tápellátásnak meg kell felelnie a munkahely elektromos hálózatának. Háromfázisú változat esetén a csatlakoztatást és a forgásirány ellenőrzését szakembernek kell elvégeznie.
Felépítés és gyakorlati

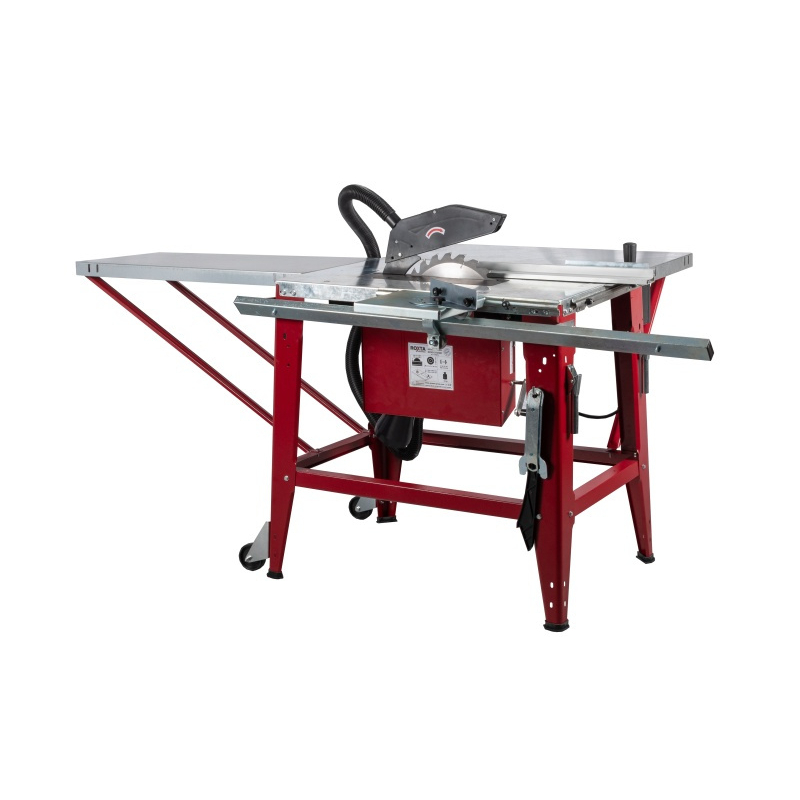

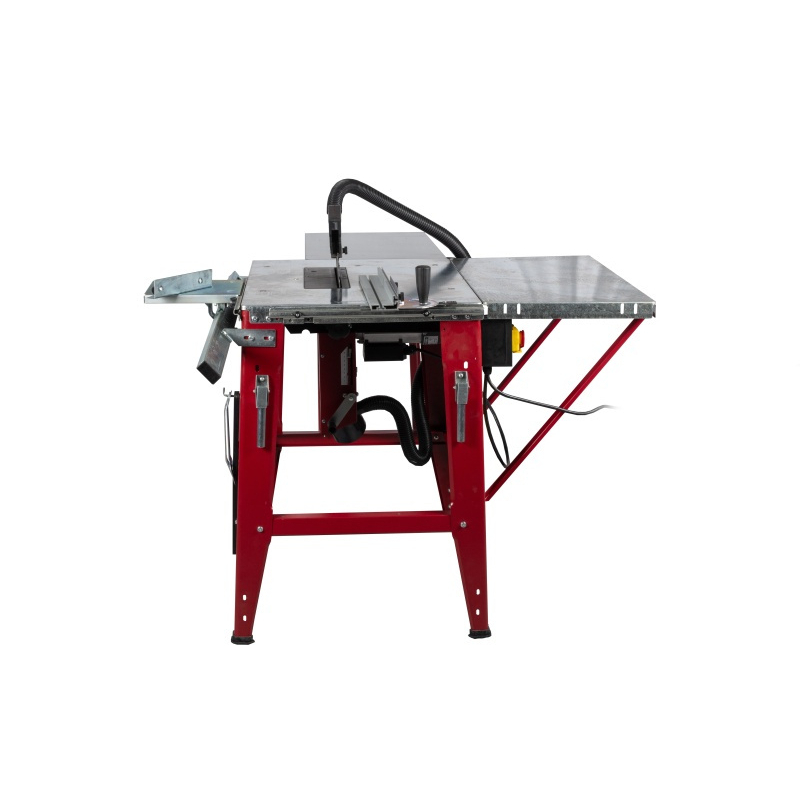

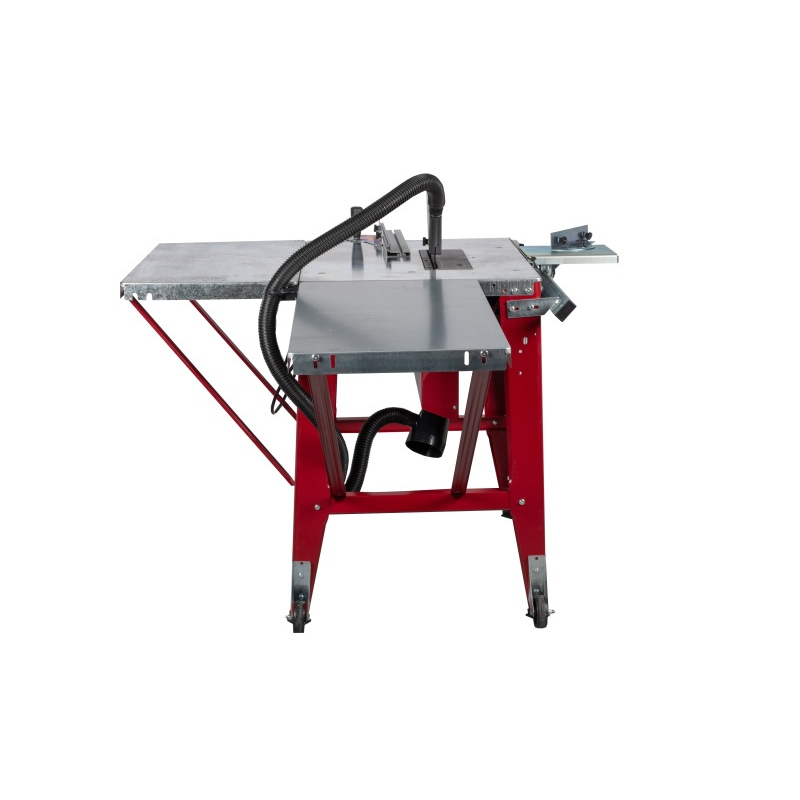

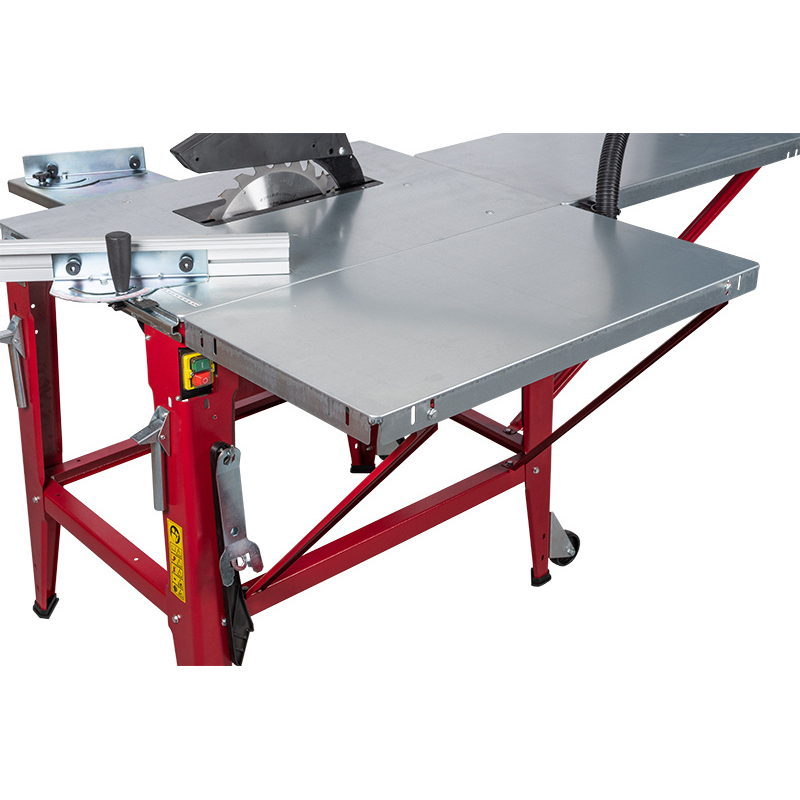

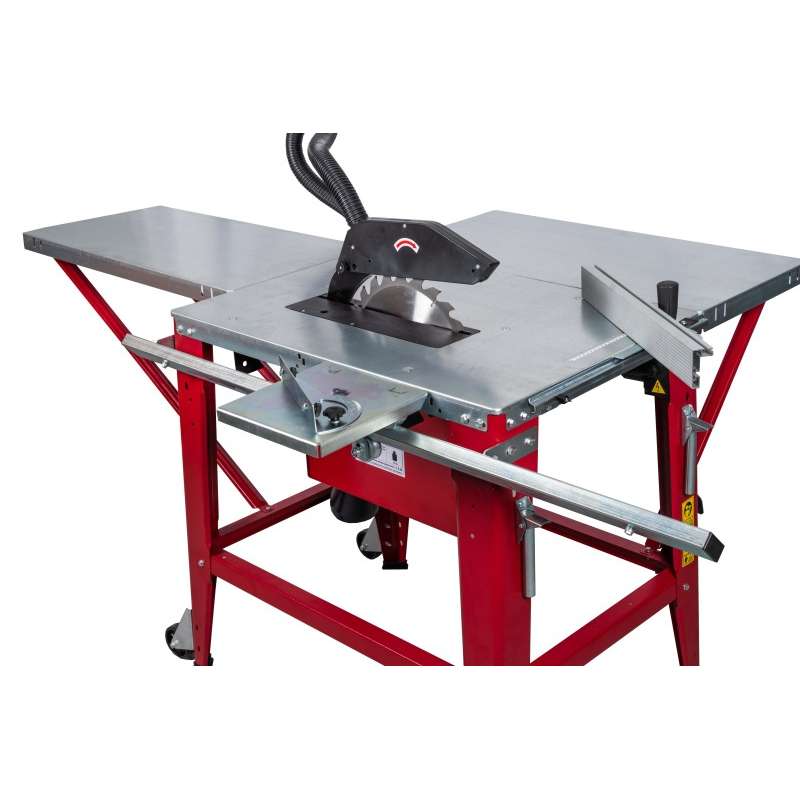

előnyök A felszereltséghez tartozik az alapfűrész, amelyet kiegészít egy mozgatható asztal és egy oldalsó támasztóasztal a hosszabb munkadarabok megmunkálásához. A rögzített asztal referenciafelületet biztosít a munkadarab számára, a megfelelően beállított hosszanti vonalzó pedig segít a vágás teljes hosszán egyenletes szélesség fenntartásában. A szögütköző kisebb alkatrészek keresztirányú és ferde vágásához szolgál. A tárcsa magasságának beállítása lehetővé teszi, hogy korlátozzuk annak az anyag fölé való kiállását, a 0–45°-os dőlésszög pedig kiterjeszti a felhasználási lehetőségeket ferde vágásokra is.
- Vágási kapacitás: 90 mm 90°-os szögnél és 50 mm 45°-os szögnél.
- Vágószerszám: 315 × 30 × 3 mm; a fogak száma és geometriája az anyagtól és a kívánt élminőségtől függ.
- Forgási sebesség: 2 950 min⁻¹ a pontos modell és változat esetében.
- Munkaterület: 800 × 550 mm.
- Azonosítás: RPKS-315/400 SET modell, rendelési szám: 25800318.
A tárcsa kiválasztása és
a vágás
minősége
: A tömör fa hosszirányú vágásához olyan tárcsát használnak, amelynek kevesebb foga van, és elegendő helyet biztosít a forgács elvezetéséhez. Keresztirányú vágásokhoz és látható élekhez finomabb, több fogú tárcsa alkalmas. A laminált lemez, az MDF, a rétegelt lemez vagy a műanyagok speciális geometriát igényelhetnek. Nem elég csupán az átmérőt betartani; a befogónyílásnak, a vágási szélességnek, a fűrészlap testének vastagságának, a megengedett maximális fordulatszámnak és a tágítóékre vonatkozó követelményeknek is mindig meg kell felelniük.
Az első vágás előtt ellenőrizze a vonalzó és a fűrészlap párhuzamosságát, valamint a fűrészlap és az asztal merőlegességét. Egy próba vágás megmutatja, hogy a beállított skála megfelel-e a tényleges méretnek. Hosszanti vágásnál a vonalzó nem nyomhatja a munkadarabot a tárcsa hátsó részébe, mert ez növeli a beszorulás és a visszacsapódás kockázatát. A hosszú vagy széles munkadarabokat az asztal előtt és mögött is támasztja alá úgy, hogy súlyuk ne változtassa meg az előtolás irányát.
Biztonságos munkavégzés és
elszívás A tárcsa burkolata, a tágító ék és a tolórúd alapvető biztonsági elemek, amelyeket normál vágás során nem szabad eltávolítani. A munkadarabot egyenletesen vezesse, kezeit tartsa a tárcsa síkjától távol, és soha ne vágjon szabadon, vonalzó vagy szögütköző nélkül. A keskeny alkatrészeket megfelelő segédeszközzel tolja előre. A tárcsa cseréje, beállítása, tisztítása vagy a maradékok eltávolítása előtt mindig válassza le a gépet az áramellátásról, és várja meg, amíg teljesen leáll.
A hatékony elszívás javítja a láthatóságot, csökkenti a fűrészpor lerakódását a burkolaton, és csökkenti a munkahely porosságát. A tömlő átmérőjének meg kell felelnie a csatlakozónak, és a porelszívónak elegendő áramlási kapacitással kell rendelkeznie. A porelszívás nem helyettesíti a szem-, hallás- és légúti védelmet. A munka során tartsa be a gyártó utasításait, a biztonsági jelöléseket és a megengedett anyagokat; az, hogy egy adott tárcsa felszerelhető, még nem jelenti azt, hogy a gép minden anyaghoz alkalmas.
Műszaki adatok
| Rendelési szám | 25800318 |
|---|---|
| Tápfeszültség | 400 V / 50 Hz |
| Teljesítményfelvétel | 2 000 W |
| Fűrészkorong fordulatszáma | 2 950 min⁻¹ |
| Fűrészlap | 315 × 30 × 3 mm |
| Max. vágási mélység 90°-nál | 90 mm |
| Max. vágási mélység 45°-nál | 50 mm |
| Munkapad | 800 × 550 mm |
| A tárcsa dőlésszöge | 0–45° |
| Súly – típus nem megadva | 49,5 kg – a forrás nem különbözteti meg a készlet tartalmát |
| A készlet összetétele | 25800316-os fűrész + 25800001-es mozgatható asztal + 25800002-es oldalsó asztal |
További paraméterek megjelenítése
A paramétereket a pontos modell és az elektromos változat esetében hasonlítottuk össze. Az egyetlen meg nem jelölt tömeget nem tekintjük automatikusan nettó tömegnek. A csomag méretei nem a összeszerelt gép méreteiből származnak.
A szállítmány tartalma és
a telepítés
előkészítése
A rendelkezésre álló dokumentáció szerint a szállítmány tartalma: RPKS-315/400, mozgatható asztal és oldalsó asztal támasztékokkal. A készletek esetében az egyes rendelési számok felsorolása a mérvadó, a hagyományos fűrészek esetében pedig az aktuális raktári konfiguráció. A kiszállítás előtt célszerű ellenőrizni a tárcsák számát, az állvány típusát, a vonalzókat és a szerelési alkatrészeket, mivel a tartozékok sorozatonként változhatnak.
A telepítéshez gondoskodjon egy sík hordozófelületről, szabad helyről a leghosszabb munkadarabok behelyezéséhez és eltávolításához, megfelelő elektromos áramkörről, valamint a szívócső éles kanyarok nélküli vezetéséről. A mobil fűrész alkalmas gyakori szállításra és építési munkákra, míg a nehezebb öntöttvas gép jobban csillapítja a rezgéseket és elősegíti a munkafolyamatok ismételhetőségét a műhelyben. Teljes nagyméretű rétegelt lemezekhez célszerűbb lehet egy hosszabb szánnal és esetleg elővágóval ellátott formázó fűrész.
További változatokat a tárcsás asztali fűrészek kategóriájában talál. Megtekintheti a ROXTA márka egyéb gépeit is. A vágási mélység, az áramellátás, a felépítés és a vezetőlécek részletes összehasonlítását a „Hogyan válasszuk ki a faipari tárcsás asztali fűrészt?” című tanácsadó cikk tartalmazza.
Gyakran feltett kérdések
Milyen fűrészlapot lehet használni?
Az alapméret 315 × 30 × 3 mm. A cserefűrészlapnak meg kell felelnie az átmérő, a befogónyílás, a vastagság, a maximális fordulatszám és a tágítóékszerkezet tekintetében. A fogak geometriáját az anyag szerint válassza ki.
Milyen vastag anyagot képes átvágni a fűrész?
A tesztelt maximális vágási mélység 90 mm 90°-os szögnél és 50 mm 45°-os szögnél. A gyakorlatban hagyjon tartalékot az anyag vezetéséhez, a fűrészlap minőségéhez és a kívánt vágási tisztasághoz.
A megadott súly nettó súlyként értendő?
Nem. Ha a forrás kifejezetten nem különbözteti meg a nettó és a bruttó súlyt, az érték „típus nem megadva” marad, és csak a megerősítés után kerül át a paraméteres szűrőbe.
Alkalmas-e a fűrész nagy méretű rétegelt lemezek vágására?
Ez az asztal méreteitől, a vágási szélességtől és a támaszoktól függ. Egész lapok rendszeres méretre vágásához általában alkalmasabb egy csúszó kocsival és elővágással ellátott méretre vágó fűrész.
