Termékleírás

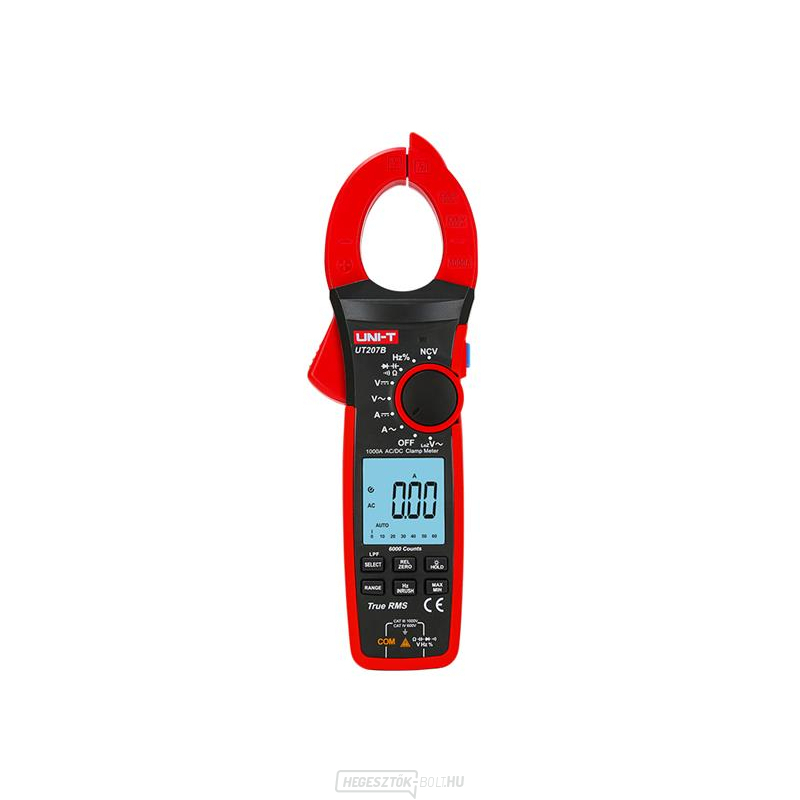

Multiméter UNI-T UT207B lakatfogóval
3 év garanciát vállalunk erre a termékre. Az UT207B digitális lakatmérő váltakozó és egyenfeszültségek mérésére használható 1000 V-ig, váltakozó és egyenáramok mérésére 1000 A-ig, valamint kisfeszültségű (LV) frekvenciák mérésére 1000 V-ig, illetve áramok mérésére 1000 A-ig 40 Hz és 400 Hz között, illetve kisfeszültségű (LV) frekvenciák mérésére 10 Hz és 1 MHz között. Minden tartományban 1000 V-nál nagyobb feszültség elleni védelemmel, valamint hang- és vizuális riasztással rendelkezik. Négyszámjegyű, több szegmenses kijelző, 43 x 45 mm mérettel, háttérvilágítással és gyors frissítési gyakorisággal (3-szor/másodperc). A maximálisan kijelezhető érték 6000. A kijelző egy 31 számjegyű analóg skálával (oszlopdiagram) rendelkezik. A pofák kinyitása lehetővé teszi a méréseket akár 42 mm átmérőjű kábeleken is. Az érintésmentes elektromos térérzékelés (NCV) lehetővé teszi az élő vezetők érzékelését. A mellékelt mérőkábelek hegyvédője lehetővé teszi a CAT III kategóriájú kisfeszültségű elosztórendszereken végzett méréseket ívkisülés kockázata nélkül. Hegyvédő nélkül a mérőkábelekkel csak CAT II kategóriájú kisfeszültségű elosztórendszereken (például 230 V-os aljzatokon) végezhetők mérések. Az érzékelő egy érzékeny Hall-mérőfej. Lehetőség van egy rugalmas hurok megvásárlására akár 3000 A-ig terjedő áramok mérésére. Tápegység: 3 db 1,5 V-os R03 elem. A mérő energiafogyasztása körülbelül 1,8 mA. A készülék automatikus energiatakarékos funkcióval rendelkezik - 15 perc elteltével alvó üzemmódba kapcsol, amikor már csak...
Termékparaméterek:
- AC/DC feszültség és áram, ellenállás, diódák, folytonosság, kapacitás mérése
- automatikus polaritáskijelző
- áramok és kisfeszültségek (LV) frekvenciájának mérése 1000 V-ig, 40 és 400 Hz közötti tartományban
- kisfeszültségű frekvenciamérés (mn) 10 Hz és 1 MHz közötti tartományban
- kapacitásmérés 60nF és 60mF között
- feszültség és kapacitás ratiometrikus (relatív) mérése
- többszegmenses kijelző és hang-/vizuális riasztás
- 1000 V-nál nagyobb feszültség elleni védelem a teljes tartományban
- NCV funkció - élő vezetékek érintésmentes érzékelése
- LoZ V~ funkció alacsony bemeneti impedanciájú (kb. 2kΩ) mérésekhez
- INRUSH funkció - tranziensek mérése akár 100 ms-ig - indítási áram a készülék bekapcsolásakor akár 3000 A egy kiegészítő flexibilis hurokkal
- LPF ACV funkció - AC feszültség mérése aluláteresztő szűrővel (kb. 2,5 kHz) változtatható frekvenciájú invertereken
- frekvencia/kitöltési tényező mérési funkció
- automatikus vagy manuális tartományváltás választásának lehetősége
- beépített zseblámpa
- az áram- és feszültségmérések pontossága a tartomány 5% és 100%-a közötti tartomány használata esetén garantált, a tartomány 5%-ának megfelelő értéknél a tartomány módosítása szükséges
Műszaki paraméterek:
1. Váltakozó áram mérése (tartományok/felbontás/pontosság):
60,00 A/0,010 A/40 Hz ~ 400 Hz (2,0% + 9)
600,0 A/0,100 A/40 Hz ~ 400 Hz (2,0% + 5)
1000,0 A/1 A/40 Hz ~ 400 Hz (2,0% + 5)
- a frekvenciafigyelés pontossága váltakozó áram mérésekor 40 és 400 Hz között (0,1%+3), 0,1 Hz felbontással
- túlterhelésvédelem 1000 A-ig
2. AC indítóáram mérése (tartományok/felbontás/pontosság):
60,00 A/0,010 A/40 Hz ~ 400 Hz (10,0% + 10)
600,0 A/0,100 A/40 Hz ~ 400 Hz (10,0% + 10)
1000,0 A/1 A/40 Hz ~ 400 Hz (10,0% + 10)
- túlterhelésvédelem 1000 A-ig
rugalmas áramhurokkal
30,00 A/0,010 A/40 Hz ~ 400 Hz (10,0% + 10)
300,0 A/0,100 A/40 Hz ~ 400 Hz (10,0% + 10)
3000,0 A/1 A/40 Hz ~ 400 Hz (10,0% + 10)
- túlterhelésvédelem 3000 A-ig
3. Egyenáramú mérés (tartományok/felbontás/pontosság):
60,00 A/0,010 A/(2,0% + 5)
600,0 A/0,100 A/(2,0% + 5)
1000,0 A/1 A/(2,0% + 5)
- túlterhelésvédelem 1000 A-ig
4. Váltakozó feszültség mérése (tartomány/felbontás/pontosság):
6.000V/0.001V/40Hz ~ 400Hz (1.2%+3)
60,00 V/0,010 V/40 Hz ~ 400 Hz (1,2% + 3)
600,0 V/0,100 V/40 Hz ~ 400 Hz (1,0% + 8)
1000,0 V/1 V/40 Hz ~ 400 Hz (1,0% + 8)
- frekvenciafigyelési pontosság AC feszültség mérésekor 40 Hz és 400 Hz közötti tartományban (0,1%+3) 0,1 Hz felbontással
- túlterhelésvédelem 1000 Vrms-nál
- bemeneti impedancia kb. 10MGΩ
5. LPF AC V (mérés alacsony frekvenciás szűrővel kb. 2,5 kHz)
(tartomány/felbontás/pontosság):
600,0 V/0,1 V/(2,0% + 5)
1000,0 V/1 V/(2,0% + 5)
- túlterhelésvédelem 1000 Vrms-nál
- bemeneti impedancia kb. 10MGΩ
6. LPF AC V (mérés alacsony bemeneti impedanciával, kb. 2 kΩ)
(tartomány/felbontás/pontosság):
600,0 V/0,1 V/(2,0% + 5)
1000,0 V/1 V/(2,0% + 5)
- túlterhelésvédelem 1000 Vrms-nál
- bemeneti impedancia kb. 2kΩ
7. Egyenfeszültség mérése (tartomány/felbontás/pontosság):
600,0 mV/0,100 mV/(0,8%+3)
6,000 V/0,001 V/(0,5% + 3)
60,00 V/0,010 V/(0,5% + 3)
600,0 V/0,100 V/(0,5% + 3)
1000,0 V/1 V/(0,5% + 3)
- bemeneti impedancia kb. 10MΩ
- túlterhelésvédelem 1000 Vrms-nál
8. Ellenállásmérés (tartományok/felbontás/pontosság):
600,0 Ω/0,1 Ω/(1,0% + 3)
6,000 kΩ/0,001 kΩ/(1,0%+2)
60,00 kΩ/0,01 kΩ/(1,0% + 2)
600,0 kΩ/0,1 kΩ/(1,0% + 2)
6.000MΩ/0.001MΩ/(2.0%+8)
60,00 MΩ/0,01 MΩ/(2,0%+8)
- túlterhelésvédelem 1000 Vrms-nél
- nyitott áramköri feszültség kb. 1V
9. Az áramkör folytonosságának ellenőrzése:
- Ha a mért ellenállás kisebb, mint 30Ω, egy hangjelzés jelzi a folyamatos áramkört
- ha a mért ellenállás nagyobb, mint 70Ω, a berregő nem jelez szakadást
- bizonytalanság 31Ω és 69Ω között
- nyitott áramköri feszültség körülbelül 1,0 V
- mérés 600Ω-os tartományban, 0,1Ω felbontással
- túlterhelésvédelem 1000 Vrms-nél
10. Diódamérés:
- előre irányban a félvezető átmenet feszültségesése kisebb vagy egyenlő 2V-tal
- szilícium átmenet esetén a tipikus feszültségesés 0,5 és 0,8 V között van
- nyitott áramkörű feszültség körülbelül 3,0 V
- mérés 6000 V-os tartományban, 0,001 V felbontással
11. Kapacitásmérés (tartományok/felbontás/pontosság):
60,00 nF/0,01 nF/(4,0% + 25)
600,0 nF/0,1 nF/(4,0% + 5)
6,000 μF/0,001 μF/(4,0%+5)
60,00 μF/0,01 μF/(4,0%+5)
600,0 μF/0,1 μF/(4,0%+5)
6000 mF/0,001 mF/10,0% + 9
60,00 mF/0,01 mF/10,0% + 9
- túlterhelésvédelem 1000 Vrms-nél
12. Frekvenciamérés és kitöltési tényező (kitöltés) (tartományok/felbontás/pontosság):
Frekvencia: 10 Hz - 1 MHz/0,01 Hz - 1 kHz/(0,1% + 3)
töltés: 10%-tól 99,0%-ig/0,1%/(2,6% + 7)
- 1. megjegyzés) Mérési érzékenység:
10 Hz-től 100 kHz-ig: 250 mVrms bemeneti amplitúdó, 20 V RMS
100 kHz-től 10 MHz-ig: 600 mV RMS bemeneti amplitúdó, 20 V RMS
- 2. megjegyzés) A kitöltési tényező mérése csak 10 Hz és 10 kHz közötti négyszöghullám esetén alkalmazható:
2 Vpp bemeneti amplitúdó 20 V pp
- túlterhelésvédelem 1000 Vrms-nél
13. Érintésmentes elektromos térérzékelés (NCV):
- lehetővé teszi az élő vezetékek észlelését - a detektált feszültség intenzitásának növekedésével több oszlopdiagram jelenik meg, magasabb érték esetén pedig gyakran megszólal a berregő, és a LED villogni kezd
Egyéb paraméterek:
- maximum és minimum értékek mérése: igen
- relatív (arány) mérés feszültség- és kapacitásméréshez: igen
- adatmegőrzés (HOLD): igen
- alacsony akkumulátortöltöttség jelzése: igen
- automatikus kikapcsolás: igen
- elemes tápellátás 1,5 V (R03): 2 db
- háttérvilágítású kijelző mérete: 43 x 45 mm
- termék méretei: 272 x 81 x 43,5 mm
- nettó termék tömege: 450 g
- termék színe: piros és szürke
A csomag tartalma:
- UT207B lakatfogós multiméter: 1 db
- mérőkábelek: 1 pár
- 1,5 V-os elem (R03): 3 db
- használati utasítás: 1 db
Nagykereskedelmi csomagolás:
- standard mennyiség dobozonként: 10 db
- standard dobozméretek: 355 mm x 330 mm x 315 mm
- standard bruttó dobozsúly: 7,1 kg
