Termékleírás

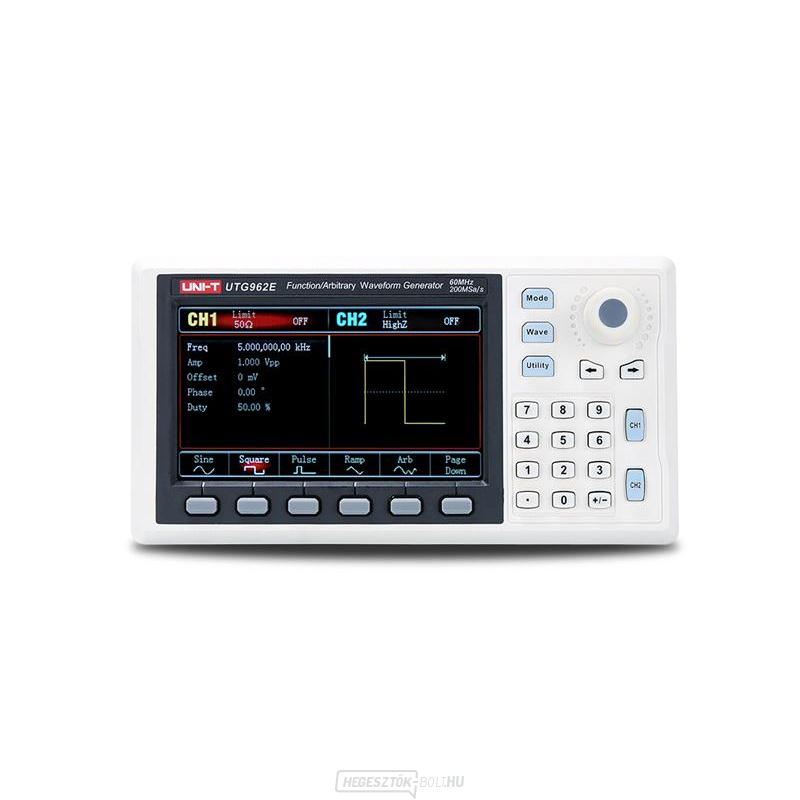

3 év garanciát vállalunk erre a termékre. Az UTG900E sorozatú UTG962E függvénygenerátor (tetszőleges hullámformák) egy kétcsatornás generátor, amely közvetlen digitális szintézis technológiát alkalmaz, hogy pontos és stabil tetszőleges hullámforma jeleket hozzon létre 1 μHz felbontással és alacsony torzítással. A jelmoduláció különféle modulációkkal érhető el, például AM, PM, FM, FSK belső vagy külső forrásból , lineáris és logaritmikus frekvenciaváltással.

A generátor miniatűr méretű - tenyérnyi méretű, nagy teljesítményű, kiváló műszaki paraméterekkel rendelkezik , ugyanakkor költséghatékony. A generátor panelje ergonomikusan kialakított a könnyű kezelhetőség érdekében. A 4,3 hüvelykes grafikus LCD TFT kijelző lehetővé teszi a sokkal hatékonyabb és gyorsabb munkát. A generátor elektronikus és elektroakusztikus eszközök oktatására, tervezésére, tesztelésére, hibaelhárítására és javítására; félvezető alkatrészek tesztelésére stb. szolgál. USB interfészen és nagy teljesítményű szoftverrel rendelkezik az adatok számítógépre történő átviteléhez . Kiváló ár/teljesítmény aránnyal és számos funkcióval rendelkezik.

A gyártó weboldaláról letöltheted az angol nyelvű adatlapot:
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20211016/UTG900E.pdf

vagy egy angol nyelvű használati útmutató :
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20210529/UTG900E%20Series%20User%20Manua%20REV.2.pdf

Termékparaméterek:

- kétcsatornás generátor digitális jelszintézissel DDS
- szinuszos jelek generálása 1 μHz és 60 MHz közötti frekvenciájú
- téglalap alakú jelek generálása 1 μHz és 20 MHz közötti frekvenciájú
- különféle egyéb hullámformák generálása (szinusz, négyszög, háromszög, impulzus, zaj, DC, tetszőleges)
- AM, FM, PM, FSK modulációs típusok belső és külső forrásokból származó jelek esetén
- frekvencia-söprött jelek kimenetének támogatása
- támogatja a belső/külső/manuális triggerelést
- Külső TTL-kompatibilis jelek 6 bites nagy pontosságú frekvenciamérése 100mHz és 100MHz közötti tartományban
- kimeneti jel amplitúdója akár 10 Vpp 50Ω impedancián vagy akár 20 Vpp nagy impedanciájú üzemmódban
- 200MSa/s mintavételi frekvencia és 14 bites függőleges felbontás
- véletlenszerű hullámformák tárolása akár 4kpts hosszúsággal
- 24 gyárilag tárolt hullámforma típus, tápegységtől függetlenül
- USB interfész nagy teljesítményű PC szoftverrel
- Többfunkciós gomb és numerikus billentyűzet a könnyű kezelhetőség érdekében
- rendszer segítség
- 109 mm-es (4,3 hüvelykes) TFT LCD színes kijelző, 480 x 272 pixel

Műszaki paraméterek:

- kimeneti csatornák: 2
- mintavételi sebesség: 200MSa/s
- kimeneti frekvencia: akár 60 MHz
- frekvenciafelbontás: 1μHz
- függőleges felbontás: 14 bit
- memóriamélység: 8 kpt
- a generált jelek típusai és frekvenciái:
szinuszos: 1 μHz-től 60 MHz-ig
téglalap alakú: 1 μHz-től 20 MHz-ig
rámpa (fűrész): 1 μHz-től 400 kHz-ig
impulzus: 1 μHz-től 20 MHz-ig
bármilyen: 1 μHz-től 10 MHz-ig
fehér Gauss-zaj: 60MHz
- DC jel eltolás (csúcs AC+DC): 5V (50 Ω), 10V (nagy ellenállás)
- minimális jelemelkedési/esési idő: jellemzően - amplitúdótartomány 10MHz jelekhez: 1mVpp - 10Vpp; (50Ω)
- amplitúdótartomány 60MHz-es jelekhez: 1 mVpp - 5 Vpp; (50Ω)
- Modulációs típusok: AM, FM, PM, FSK, Sweep
- kimeneti impedancia: 1Ω és 1kΩ között állítható, vagy magas Z érték
- gyári impedancia beállítás: Magas Z
- kimeneti rövidzárlatvédelem: igen
- teljes harmonikus torzítás (DC esetén 20 kHz-ig, 1 Vpp, tipikus érték): <0,2%
- pontosság 90 napon belül: 50 ppm (18℃ és 28℃ között)
- pontosság akár 1 évig: 100 ppm (18℃ és 28℃ között)
- kijelző: színes TFT LCD 4,3" átlóval, 480 x 272 pixel felbontással
- USB eszközcsatlakozó: igen
- tápegység: DC 5V, 2A
- fogyasztás: max. 10W
- hűtés: természetes
- környezeti üzemi hőmérséklet: 0°C és +40°C között
- üzemi környezeti páratartalom: - üzemi magasság: max. 2000 m
- súly (nettó): 0,33 kg
- súly (bruttó): 0,77 kg
- méretek: 172 x 90 x 68 mm

Az egyes csomagolások tartalma:

- UTG962E függvénygenerátor: 1 db.
- hálózati adapter AC/100 - 240V//DC/5V/2A: 1 db
- USB interfészkábel (UT-D14): 1 db
- BNC-krokodilkábel (UT-L02): 1 db
- BNC-BNC kábel 1m (UT-L45): 1 db
- felhasználói kézikönyv: 1 db



GYÁRTÓ: UNI-TREND
www.uni-t.cz
