Termékleírás

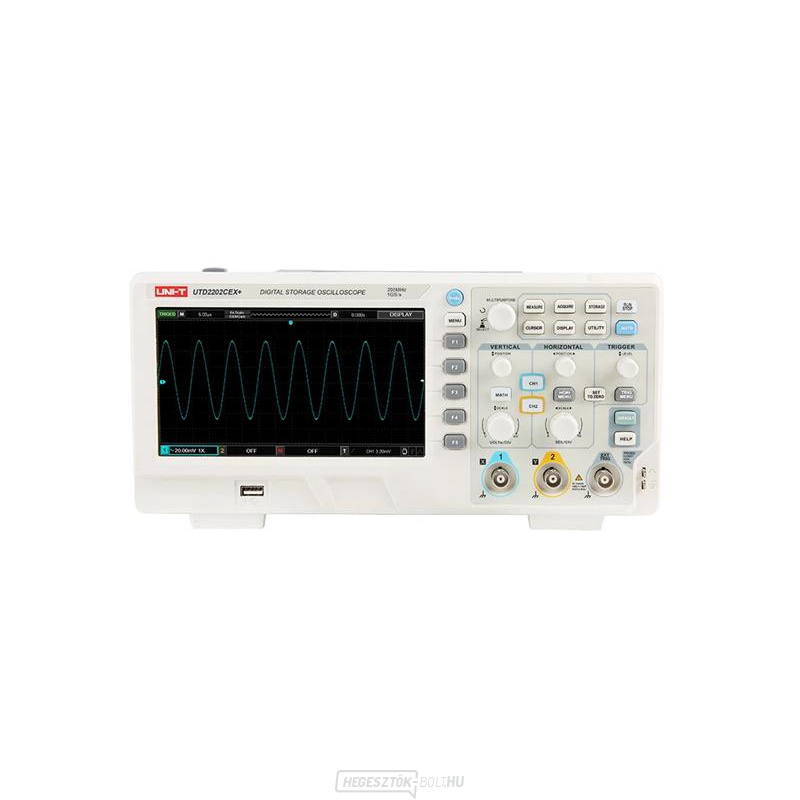

3 év garanciát vállalunk erre a termékre. Az UTD2202CEX+ oszcilloszkóp az UTD2000CEX+ sorozat legmagasabb minőségű asztali digitális oszcilloszkópja. Ez egy multifunkcionális, nagy teljesítményű oszcilloszkóp, amely könnyen kezelhető, nagyon jó műszaki adatokkal rendelkezik, két analóg bemeneti csatornával, 200 MHz sávszélességet és 1 GS/s mintavételi frekvenciát kínál. Egy hét hüvelykes színes TFT kijelzővel van felszerelve, amelynek felbontása 800 x 480 pixel.

Az oszcilloszkóp 64 kpt mélységű belső memóriával és a CEX-II szabvány szerinti akár 20 000 wfms/s hullámforma-rögzítési sebességgel rendelkezik, és lehetővé teszi akár 34 jelparaméter automatikus mérését, valamint a jelek közötti matematikai műveletek elvégzését.
Az egyszerű előlap, amelyen egyértelműen megjelölt funkciók találhatók az alapvető műveletekhez, a skálához és a csatornaelhelyezéshez, lehetővé teszi a hagyományos műszerek használata során megszerzett szokások alkalmazását, így az oszcilloszkóp bonyolult ismeretek elsajátítása nélkül, hosszú ideig is használható fáradtság nélkül. Ezenkívül az AUTO gomb könnyen beállítható.

Az oszcilloszkóp támogatja az USB-tárolást, és az USB OTG funkciónak köszönhetően a mért értékeket USB flash meghajtóra mentheti. Támogatja a PC-vel való kommunikációt is a Plug and play USB funkció segítségével. Lehetőség van szoftver letöltésére a PC-hez való csatlakoztatáshoz és a firmware frissítésére a gyártó weboldaláról: https://instruments.uni-trend.com/digital-oscilloscopes/947.html
Az adatlapot a gyártó weboldaláról töltheted le:
http://unitrend.oss-cn-hongkong.aliyuncs.com/20220526/1653549897498061.pdf

Termékparaméterek:

- sávszélesség: 200MHz
- csatornák száma: 2
- bemeneti csatolás: (1MΩ2%)//(24pF3pF)
- kompenzált jelbemenet: 3Vpp/1kHz tartományban
- max. bemeneti feszültség: 400 Vpk, tranziens max. 1000 Vpk
- mintavételezés: 1GS/s
- időalap tartomány: 2 ns/osztástól 50 s/osztásig
- emelkedési idő: 1,7 ns
- függőleges tengely: 1mV/div-től 20V/div-ig (1MΩ), minden csatornának külön függőleges menüje van
- függőleges felbontás: 8 bit
- DC erősítés pontossága: 3%
- mentett rekord hossza: 2 x 512 ezer mintavételi pont
- memóriamélység: egy csatorna 64kpts, két csatorna 2 x 32kpts
- triggerelés: Él, Impulzus, Videó, Meredekség, Váltakozó triggerelés.
- matematikai műveletek hullámformákkal: A+B, AB, AxB, A/B, FFT, Szerkeszthető, Speciális, Szűrő
- jelparaméterek automatikus mérése: Max, Min, Magas, Alacsony, Közép, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
- mérések száma: 5 egyidejű mérés
- statisztikai mérés: átlag, Max, Min, szórás, mérések száma
- frekvenciaszámláló: 6 bit
- standard interfészek: USB-Host, USB-Device, LAN, AUX (Trig Out, Sikeres/Sikertelen)
- képernyőgombok
- képernyőn megjelenő szoftverbillentyűzet a mentett fájlok elnevezéséhez
- az oszcilloszkóp memóriájába/USB flash meghajtójára mentett fájlok száma: 20/200
- mentse el az aktuális képernyőt BMP formátumban USB flash meghajtóra
- többnyelvű menü (többek között angol, német, francia, portugál, spanyol, orosz)


Műszaki paraméterek:

- kijelző: átlósan 178 mm (7 hüvelyk), 800x480 pixel x RGB, max. fényerő jellemzően 300 nit
- kalibrációs intervallum: 1 év
- tápegység: 100V-240V AC, 45 - 440Hz
- fogyasztás: max. 100VA
- környezeti üzemi hőmérséklet: 0°C és +40°C között
- üzemi környezeti páratartalom: - üzemi magasság: max. 2000 m
- tárolási hőmérséklet: -20°C és +40°C között
- méretek (sz x ma x mé): 306 x 138 x 124 mm
- súly: Nettó 2,5 kg, Bruttó 3 kg


Az egyes csomagolások tartalma:

- UTD2202CEX+ oszcilloszkóp: 1 db
- szonda: 2db UT-P05 200MHz (kompenzációval és kapcsolható osztóval 1x, 10x):
- levehető háromeres tápkábel: 1 db.
- UT-D14 USB kábel: 1 db
- gyors telepítési útmutató a gyártó weboldalára mutató linkkel
- használati utasítás

Nagykereskedelmi csomagolás:

- standard doboz méretei: 450 x 420 x 280 mm
- darabszám a csomagban: 2 db
- karton súlya: 8 kg

Gyártó:

UNI-TREND
- www.uni-t.cz
