Termékleírás

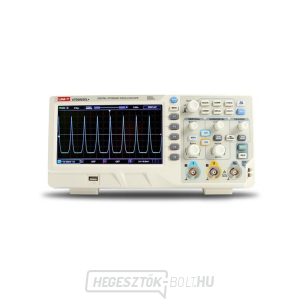

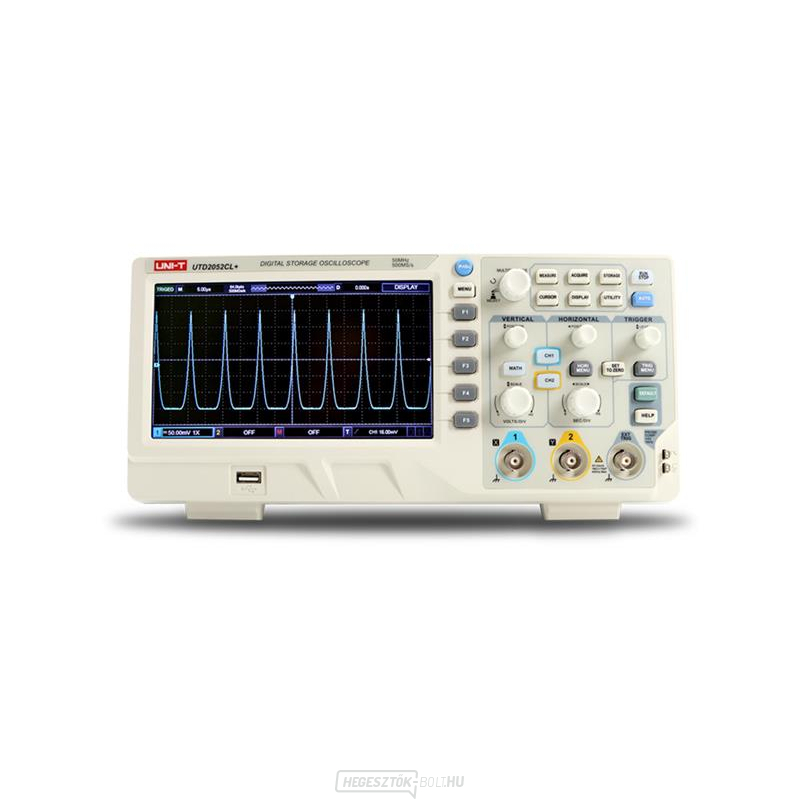

3 év garanciát vállalunk erre a termékre. Az UTD2102CL+ oszcilloszkóp egy multifunkcionális, nagy teljesítményű, asztali digitális oszcilloszkóp az UTD2000CL+ sorozatból, amely könnyen kezelhető, nagyon jó műszaki adatokkal rendelkezik, két analóg bemeneti csatornával rendelkezik, 100 MHz sávszélességet és 500MS/s mintavételi frekvenciát kínál. Egy hét hüvelykes színes TFT kijelzővel van felszerelve, amelynek felbontása 800 x 480 pixel.

Az oszcilloszkóp 64 kpt mélységű belső memóriával és 5000 wfms/s hullámforma-rögzítési sebességgel rendelkezik, amely lehetővé teszi akár 34 jelparaméter automatikus mérését és a jelek közötti matematikai műveletek elvégzését.
Az egyszerű előlap, amelyen egyértelműen megjelölt funkciók találhatók az alapvető műveletekhez, a skálához és a csatornaelhelyezéshez, lehetővé teszi a hagyományos műszerek használata során megszerzett szokások alkalmazását, így az oszcilloszkóp bonyolult ismeretek elsajátítása nélkül, hosszú ideig is használható fáradtság nélkül. Ezenkívül az AUTO gomb könnyen beállítható.

Az oszcilloszkóp támogatja az USB-tárolót, és az USB OTG funkciónak köszönhetően a mért értékeket USB flash meghajtóra mentheti. Támogatja a PC-vel való kommunikációt is a Plug and play USB funkció segítségével. Lehetőség van szoftver letöltésére a PC-hez való csatlakoztatáshoz és a firmware frissítésére a gyártó weboldaláról:
https://instruments.uni-trend.com/download?name=161&scode=77&series=UTD2000CL+/CL

Az adatlapot a gyártó weboldaláról töltheti le: http://unitrend.oss-cn-hongkong.aliyuncs.com/20220526/1653548284320621.pdf


Termékparaméterek:

- sávszélesség: 100MHz
- csatornák száma: 2
- bemeneti csatolás: (1MΩ2%)//(18pF3pF)
- kompenzált jelbemenet: 3Vpp/1kHz tartományban
- max. bemeneti feszültség: 400 Vpk, tranziens max. 1000 Vpk
- mintavételezés: 500MS/s
- időalap tartomány: 2 ns/osztástól 50 s/osztásig
- emelkedési idő: 3,5 ns
- függőleges tengely: 1mV/div-től 20V/div-ig (1MΩ), minden csatornának külön függőleges menüje van
- függőleges felbontás: 8 bit
- DC erősítés pontossága: 3% az 5mV és 20V/div közötti tartományban és 4% az 1mV és 2mV/div közötti tartományban
- mentett rekord hossza: 2 x 512 ezer mintavételi pont
- memóriamélység: egy csatorna 64kpts, két csatorna 2 x 32kpts
- triggerelés: Él, Impulzus, Videó, Meredekség, Váltakozó triggerelés
- matematikai műveletek hullámformákkal: A+B, AB, AxB, A/B, FFT, Szerkeszthető, Speciális, Szűrő
- jelparaméterek automatikus mérése: Max, Min, Magas, Alacsony, Közép, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
- mérések száma: 5 egyidejű mérés
- statisztikai mérés: átlag, Max, Min, szórás, mérések száma
- frekvenciaszámláló: 6 bit
- standard interfész: USB-Host, USB-Device, AUX (Trig Out, Sikeres/Sikertelen)
- képernyőgombok
- képernyőn megjelenő szoftverbillentyűzet a mentett fájlok elnevezéséhez
- az oszcilloszkóp memóriájába/USB flash meghajtójára mentett fájlok száma: 20/200
- mentse el az aktuális képernyőt BMP formátumban USB flash meghajtóra
- többnyelvű menü (többek között angol, német, francia, portugál, spanyol, orosz)


Műszaki paraméterek:

- kijelző: TFT LCD, átló 178 mm (7 hüvelyk), 800 x 480 pixel x RGB, max. fényerő jellemzően 300 nit
- kalibrációs intervallum: 1 év
- tápellátás: 100V - 240V AC, 50/60Hz
- fogyasztás: max. 100VA
- környezeti üzemi hőmérséklet: 0°C és +40°C között
- üzemi környezeti páratartalom: - üzemi magasság: max. 2000 m
- tárolási hőmérséklet: -20°C és +60°C között
- méretek (sz x ma x mé): 306 x 138 x 124 mm
- súly: Nettó 2,5 kg, Bruttó 3 kg


Az egyes csomagolások tartalma:

- UTD2102CL+ oszcilloszkóp: 1 db
- 100MHz UT-P04 mérőfej (kompenzációval és kapcsolható osztóval 1x, 10x): 2 db
- levehető háromeres tápkábel: 1 db.
- UT-D14 USB kábel: 1 db
- gyors telepítési útmutató a gyártó weboldalára mutató linkkel
- használati utasítás


Gyártó:

UNI-TREND
- www.uni-t.cz
