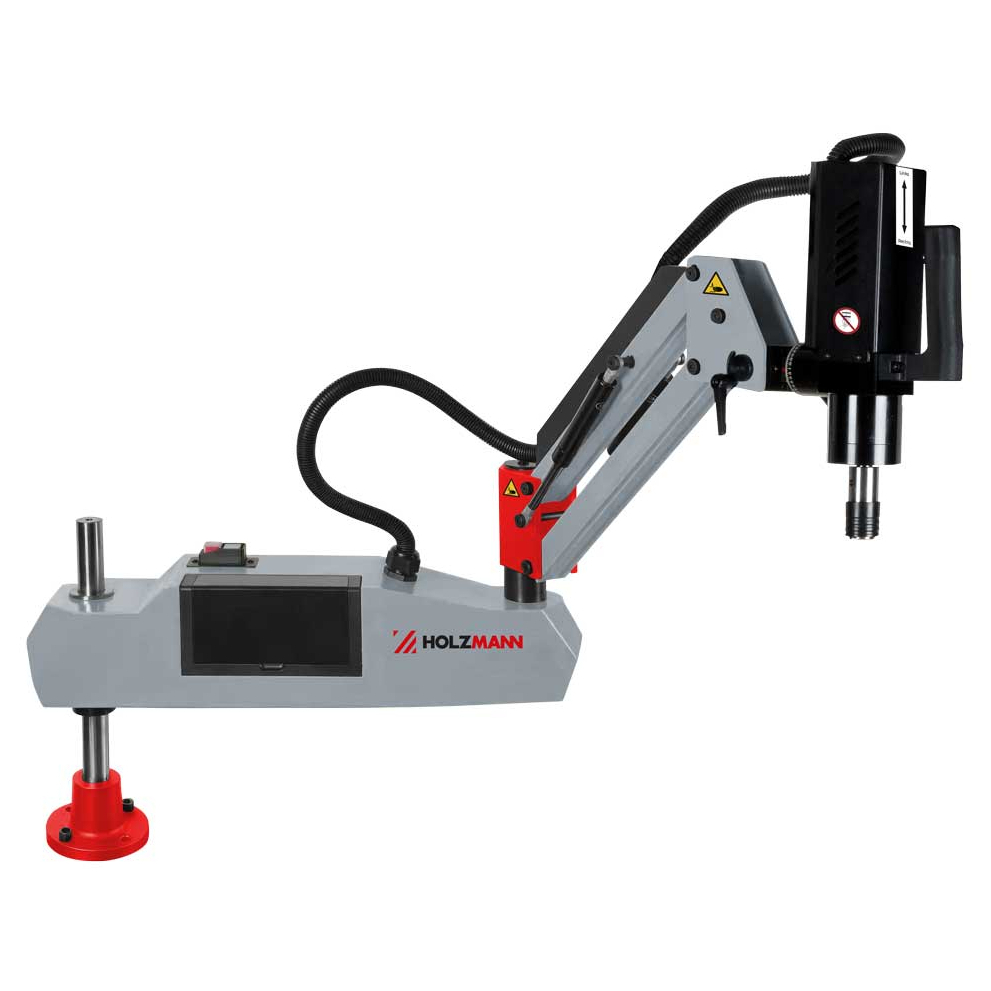

A Holzmann GSM16ECO_230V egy csuklós karral ellátott elektromos menetvágó, amely acélban M3-M16, alumíniumban pedig M3-M20 belső menetek készítésére alkalmas. Az M3-tól kezdődő mérettartomány alkalmassá teszi kisebb menetek feldolgozására alkatrészgyártás, összeszerelés vagy javítás során. A motor névleges teljesítménye S1 üzemmódban 600 W , tápfeszültsége pedig 230 V/50 Hz .
A gép érintésvezérlést, manuális és automatikus üzemmódokat , valamint egy csuklós kart kombinál, amelynek munkasugara akár 1030 mm . A menetvágó fejet a munkadarab különböző részeihez is el lehet vinni a kar hatótávolságán belül, és a magasságállítással, valamint 90°-os elforgatással beállítható a pozíciója.
Kis és közepes belső menetekhez
A GSM16ECO acél és alumínium alkatrészek előkészített furataiba történő menetvágáshoz használható. Acélban M3-tól M16-ig, alumíniumban pedig M20-ig terjedő menetvágást tesz lehetővé. Ezért gép kiválasztásakor hasonlítsa össze a munkatartományt az anyaggal és a műhelyében ténylegesen előforduló menetméretekkel.
A kar kialakítása különösen praktikus több menetes furattal rendelkező munkadaraboknál. A munkadarab ismételt mozgatása helyett a menetfúró fej helyzete a kar munkaterében módosítható. Ez megkönnyíti az egyes műveletek előkészítését nagyobb alkatrészek esetén, vagy több helyen történő menetfúrás esetén.
Érintőképernyő a cérnabeállításokhoz
A menetméretet, a kívánt mélységet és az egyéb munkaparamétereket az érintőképernyőn állíthatja be. A vezérlés így egy helyre koncentrálja a menetvágás előkészítését. A felhasználói felület német és angol nyelven érhető el.
A gép fordulatszáma 0-312 ford/perc között mozog. A munka előkészítése során a beállításokat a menetfúróhoz, a menetmérethez és a megmunkált anyaghoz kell igazítani. A gép hatótávolságát a berendezéstől függetlenül kell értékelni: az alumíniumba M20-ig történő menetvágás lehetősége nem jelenti azt, hogy az alapkészlet minden mérethez tartalmaz szorítót ebben a tartományban.
Kézi vezérlés vagy automatikus irányváltás
Manuális üzemmódban a kezelő vezérli az előre és hátra haladást, és dönti el, mikor kell irányt váltani. Ez az üzemmód olyan helyzetekben alkalmas, amikor közvetlenül kell irányítani egy adott művelet előrehaladását.
Az automatikus üzemmód aktiválja a visszafelé mozgást, amikor a menet eléri a beállított menetmélységet. Ez azt jelenti, hogy nem kell manuálisan meghatározni a visszafordulás pillanatát minden alkalommal, amikor ismételt műveleteket végez ugyanazzal a mélységgel. A mélységbeállítás és az automatikus visszatérés leegyszerűsíti a munkalépések sorrendjét több azonos menet létrehozásakor.
Csuklós kar és fej 90°-ban elforgatható
Az 1030 mm-es maximális munkasugár határozza meg a menetvágó fej hatótávolságát a gép felfogatási pontja körül. Az akár 400 mm- es magasságállítás lehetővé teszi a pozíció hozzáigazítását a különböző magasságú munkadarabokhoz. A munkapad elhelyezésekor és az alkatrészek elhelyezésekor mindkét tartományt figyelembe kell venni.
A menetfúró fej 90°-ban elforgatható , ami segít a szerszám tájolását a furat helyzetéhez igazítani. A mozgatható kar és a forgó fej jobb hozzáférést biztosít a munkaterülethez, mint egy rögzített függőleges fej.
Csúszókuplungos befogóhüvelyek
A mellékelt befogópatronok a megfelelő menetfúrók befogására szolgálnak, és csúszókuplunggal vannak felszerelve. A készlet a DIN 371 és DIN 376 szabvány szerinti kiválasztott méretű befogópatronokat tartalmaz. Egy adott művelet előkészítése előtt válassza ki a használt szerszám kivitelének megfelelő befogópatront.
A Holzmann GSM16ECO_230V fő előnyei
- M3-tól kezdődő munkatartomány kisebb és közepes furatok menetvágásához.
- M3-M16 acélban és M3-M20 alumíniumban, a megmunkálandó anyagtól függően.
- Érintőképernyő a szálméret és -mélység beállításához.
- Két üzemmód a közvetlen vezérléshez vagy az automatikus irányváltáshoz.
- Akár 1030 mm-es munkasugár több munkadarab-hely eléréséhez.
- Magasságállítás akár 400 mm-ig és fej 90°-os elforgatása a munkapozícióhoz való alkalmazkodás érdekében.
- A megfelelő menetfúrók befogásához csúszókuplungos befogóhüvely-készlet tartozik hozzá .
- 230 V-os tápegység egyfázisú elektromos ellátáshoz.
Szállítási terjedelem és opcionális tartozékok
A szállítás tartalmazza a Holzmann GSM16ECO_230V elektromos menetvágót és egy befogóhüvely-készletet csúszókuplunggal a következő méretekhez:
- DIN 371: M3, M4, M5, M6, M8 és M10.
- DIN 376: M12, M14 és M16.
A Holzmann GSMMS állvány nem része a standard szállítási terjedelemnek. Opcionális tartozék, amelyet külön kell megrendelni. A befogópatronok szerszámtartók; menetvágáshoz a megfelelő menetfúrókra is szükség van.
Műszaki paraméterek
| Gyártó | Holzmann |
|---|---|
| Modell | GSM16ECO_230V |
| Menetvágási tartomány acélban | M3-M16 |
| Menetvágási tartomány alumíniumban | M3-M20 |
| Névleges motorteljesítmény S1 | 600 W |
| Tápegység | 230V/50Hz |
| Sebesség | 0-312 fordulat/perc |
| A kar maximális működési sugara | 1030 mm |
| Magasságállítás | Akár 400 mm-ig |
| A menetvágó fej forgatása | 90° |
| Üzemmódok | Manuális és automata |
| Ellenőrzés | Érintőképernyő |
| Interfésznyelvek | német és angol |
| Gép méretei (H × Sz × M) | 1165 × 140 × 755 mm |
| Hangnyomásszint | |
| Gép súlya | 27 kg |
| Súly csomagolással együtt | 32 kg |
| Csomag méretei (H × Sz × M) | 800 × 600 × 200 mm |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
További gépeket a menetvágók kategóriában találhat. Tekintse meg a Holzmann márka további berendezéseit is. A Hogyan válasszunk menetvágót című tanácsadó cikk segít a munkatartomány, a kialakítás és a vezérlés kiválasztásában.
Gyakran ismételt kérdések
Milyen menetmérettől használható a GSM16ECO?
A munkatartomány M3 mérettel kezdődik. Acélban M16-ig, alumíniumban M20-ig lehet menetet készíteni.
Hogyan működik az automatikus mód?
Amikor eléri a beállított menetmélységet, a gép automatikusan aktiválja a hátramenetet. Kézi üzemmódban a kezelő vezérli mind az előre-, mind a hátramenetet.
Megváltoztatható a vágófej tájolása?
Igen. A fej 90°-ban elforgatható. A csuklós kar működési sugara akár 1030 mm, magasságállítása pedig akár 400 mm.
A GSMMS állvány benne van a csomagban?
Nem. A GSMMS állvány opcionális tartozék, és külön kell megrendelni. Az alapcsomag tartalmaz egy befogóhüvely-készletet a megadott menetfúró méretekhez.
