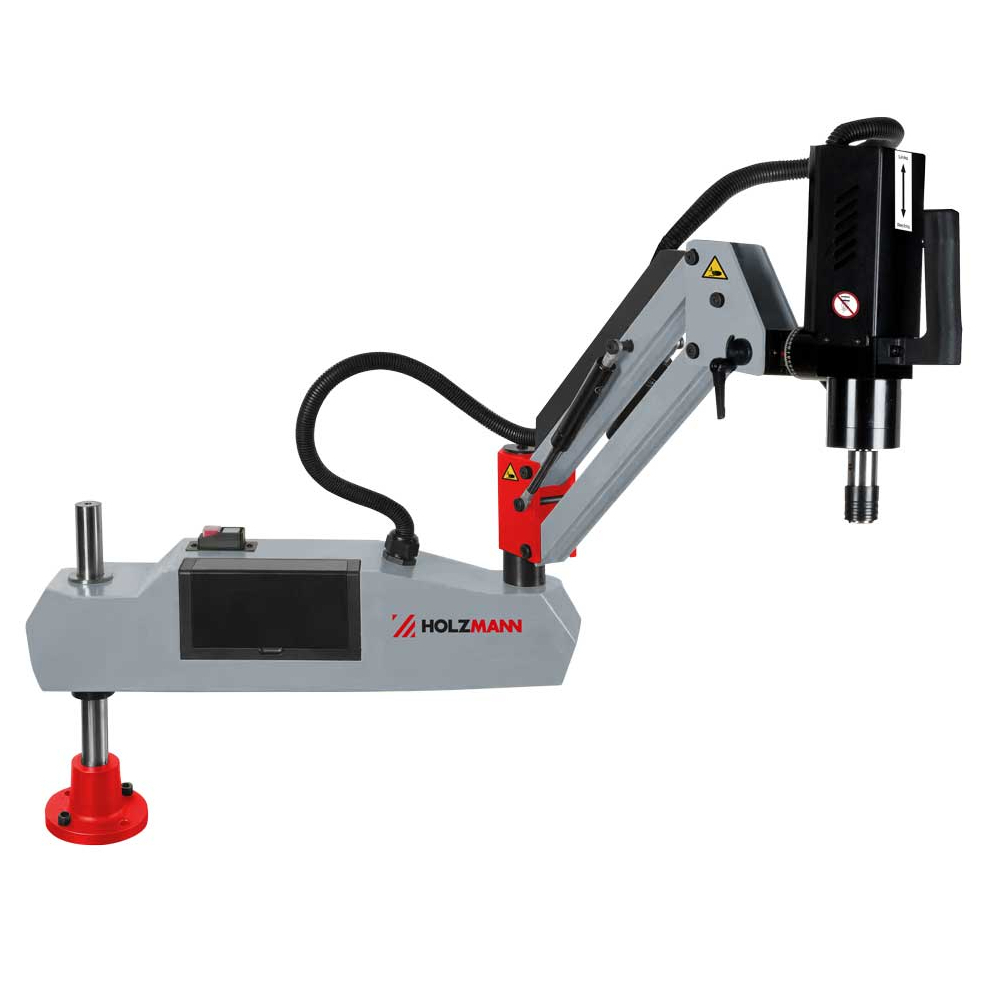

A Holzmann GSM24ECO_230V egy csuklós karral ellátott elektromos menetvágó , amely acélban M6-M24, alumíniumban pedig M6-M30 belső menetek vágására alkalmas. Lakatos műhelyben, fém alkatrészek gyártásánál és karbantartásnál használják, ahol a menetvágó fejet a munkadarab egyes furataihoz kell vezetni. A meghajtó névleges teljesítménye S1 üzemmódban 1200 W , tápfeszültsége pedig 230 V/50 Hz .
Az érintőképernyőn beállíthatja a menetméretet, a menetvágási mélységet és egyéb működési paramétereket. A gép manuális és automatikus üzemmódokat, valamint 0-200 ford/perc közötti sebességet kínál. Az akár 1100 mm -es működési sugarú csuklós kar lehetővé teszi a fej helyzetének megváltoztatását a munkatérben.
Acél és alumínium alkatrészek menetvágása
A GSM24ECO belső menetek készítésére szolgál előkészített furatokban. A menetméretek az anyagtól függően változnak: acélban M6-tól M24-ig, alumíniumban M6-tól M30-ig terjednek a méretek. Ezért a választás során a munkadarab anyagát és a készítendő legnagyobb menetméretet vegye figyelembe.
A kar kialakítása segít olyan alkatrészekkel dolgozni, amelyeken több furat található különböző helyeken. A menetvágó fejet karnyújtásnyira mozgathatja az egyes munkapozíciók között. Ismételt menetvágáshoz a mélység közvetlenül a kijelzőn is beállítható.
Manuális és automatikus üzemmód
Manuális üzemmódban a kezelő vezérli az előre és hátra mozgást. Ez a módszer lehetővé teszi az irányváltás pillanatának szabályozását egy adott művelet során. Automatikus üzemmódban a gép automatikusan aktiválja a hátramenetet a beállított menetmélység elérése után, ami megkönnyíti ugyanazon munkaciklus megismétlését.
Az érintőképernyő egy helyen tartalmazza a menetméret, a menetmélység és egyéb paraméterek beállításait. A felhasználói felület német és angol nyelven is elérhető. Tehát a munkahely előkészítésekor számítson arra, hogy ezen nyelvek egyikén is használhatja a készüléket.
Csuklós kar és forgó menetvágó fej
A csuklós kar maximális munkasugara 1100 mm. Az akár 520 mm -es magasságállítás segít a fej helyzetének a munkadarab magasságához igazításában. Ezek a tartományok különösen fontosak a munkapad elhelyezésekor és a gép felszerelési helyének kiválasztásakor.
A menetfúró fej 90°-ban elforgatható , így a menetfúró pozíciójához igazítható. A mozgatható kar, a magasságállítás és a forgatható fej kombinációja kibővíti a különböző tájolású munkapozíciók elérésének lehetőségeit.
Csúszókuplungos befogóhüvelyek
A szállítás tartalmaz egy befogóhüvely-készletet a megfelelő menetfúrók befogásához. A befogóhüvelyek megcsúszó tengelykapcsolókkal vannak felszerelve, amelyek lehetővé teszik a megcsúszást, ha a beállított átvitt nyomatékot túllépik. A szerszám és a befogó megfelelő kiválasztása fontos egy adott anyag és méret menetvágásához.
A mellékelt készlet DIN 371 és DIN 376 szabvány szerinti menetfúrókhoz való befogóhüvelyeket tartalmaz az alább felsorolt méretekben. A gép teljes tartományában való munkavégzéshez ki kell választani a megfelelő menetfúrót és a megfelelő befogást; különösen M24-nél nagyobb alumínium menetvágása esetén vegye figyelembe a mellékelt alapkészlet tartalmát.
A Holzmann GSM24ECO_230V fő előnyei
- M6-M24 menet acélban és M6-M30 menet alumíniumban különféle műhelyi feladatokhoz.
- Érintőképernyő a menetméret, mélység és egyéb paraméterek beállításához.
- Manuális és automatikus üzemmód a kívánt munkamódszertől függően.
- Automatikus visszahúzás a beállított mélység elérése után ismételt műveletekhez.
- Akár 1100 mm-es munkasugár a fej munkapozíciók közötti mozgatásához.
- A fej 90°-ban elforgatható , hogy alkalmazkodjon a furat tájolásához.
- Csúszókuplungos befogóhüvelyek a megfelelő menetfúrók befogásához.
- 230 V-os tápegység egyfázisú tápellátású munkahelyekhez.
Szállítási terjedelem és opcionális tartozékok
A szállítás tartalmazza a Holzmann GSM24ECO_230V elektromos menetvágót és egy befogóhüvely-készletet csúszókuplunggal:
- DIN 371: M6, M8 és M10.
- DIN 376: M12, M14, M16, M18, M20, M22 és M24.
A Holzmann GSMMS állvány opcionális tartozék , és külön kell megrendelni. A befogóhüvely-készlet menetfúrók befogására szolgál.
Műszaki paraméterek
| Gyártó | Holzmann |
|---|---|
| Modell | GSM24ECO_230V |
| Menetvágási tartomány acélban | M6-M24 |
| Menetvágási tartomány alumíniumban | M6-M30 |
| Névleges motorteljesítmény S1 | 1200 W |
| Tápegység | 230V/50Hz |
| Sebesség | 0-200 fordulat/perc |
| A kar maximális működési sugara | 1100 mm |
| Magasságállítás | Akár 520 mm |
| A menetvágó fej forgatása | 90° |
| Üzemmódok | Manuális és automata |
| Ellenőrzés | Érintőképernyő |
| Interfésznyelvek | német és angol |
| Gép méretei (H × Sz × M) | 1195 × 150 × 914 mm |
| Hangnyomásszint | |
| Gép súlya | 44 kg |
| Súly csomagolással együtt | 50 kg |
| Csomag méretei (H × Sz × M) | 870 × 730 × 230 mm |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
További modelleket a menetvágók kategóriában találhat. Tekintse meg a többi Holzmann gépet is. A „Hogyan válasszunk menetvágót” című tanácsadó cikk segít összehasonlítani a munkatartományt és a vezérlési módszert.
Gyakran ismételt kérdések
Milyen meneteket lehet vágni acélban és alumíniumban?
Acélban az M6-M24, alumíniumban az M6-M30 mérettartomány az M6-tól M24-ig terjedő méreteket foglalja magában.
Mit csinál az automatikus mód?
A beállított menetmélység elérésekor automatikusan aktiválódik a hátramenet. Manuális üzemmódban a kezelő vezérli az előre- és hátramenetet is.
Elérhető a vezérlés cseh nyelven?
A felhasználói felület német és angol nyelven érhető el.
A GSMMS állvány benne van a szállítmányban?
Nem. A GSMMS állvány opcionális tartozék, és külön kell megrendelni.
