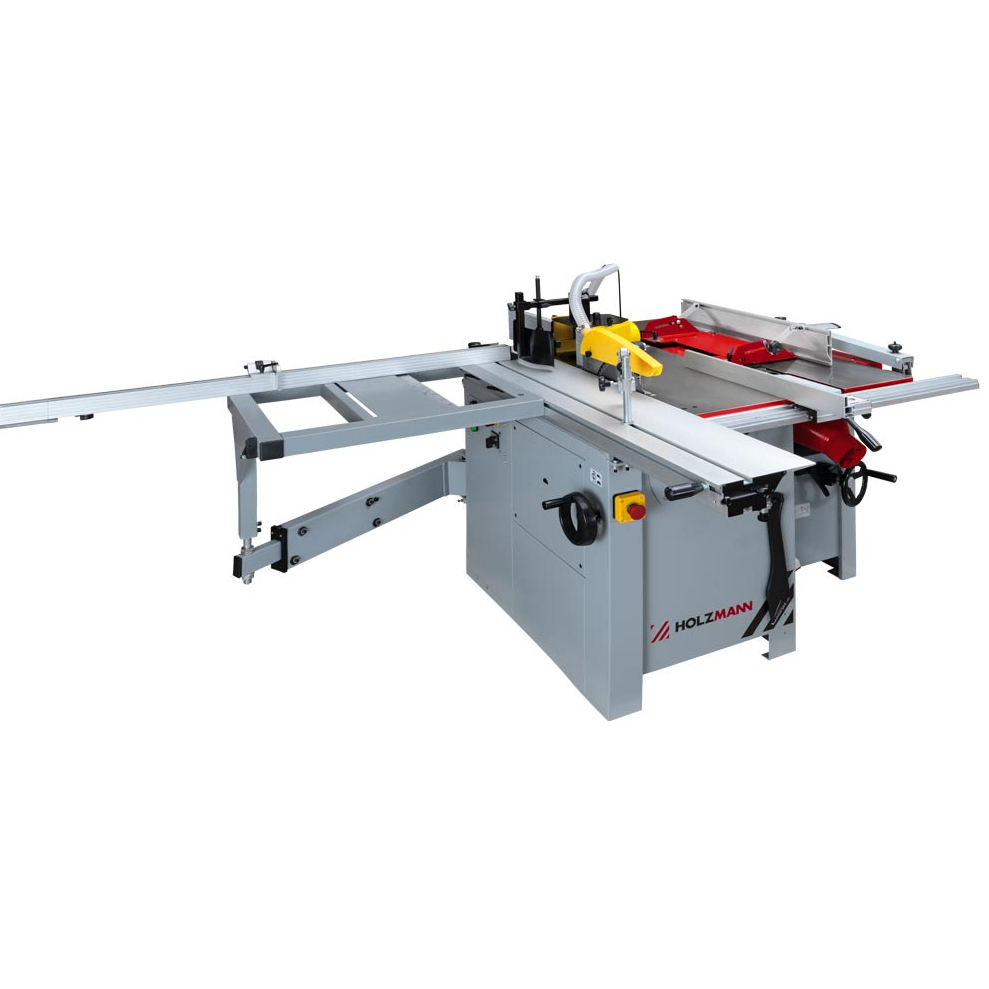

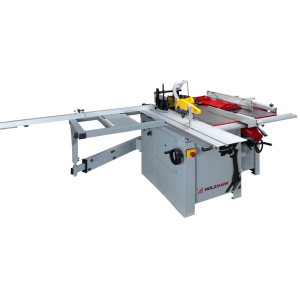

Holzmann K5260PSMW2_400V kombinált gép

A Holzmann K5260PSMW2_400V egy kombinált gép fa vágására, fenékmarására, gyalulására és vastagoló gyalulására. Kisebb asztalos- vagy otthoni műhelyek számára alkalmas, ahol a fűrészárut az első gyalulástól a méretre vágásig és az élmegmunkálásig kell megmunkálni. Több megmunkálóegységet egyesítenek egy közös egységbe, így nem kell minden művelethez külön gépet hozzárendelni.

A kialakítás 400 V/50 Hz háromfázisú tápegységet igényel. A fűrész és a gyalu egyaránt saját 2200 W-os motorral rendelkezik, a felsőmarót pedig egy 1500 W-os motor hajtja. A berendezést egy csúszó formázóasztal, egy 24 forgó pengével ellátott spirális gyaluhenger és egy opcionális HOB310ECOLL vésőgép csatlakoztatásának lehetősége egészíti ki.

A fűrészáru összehasonlításától a panelvastagság egyeztetéséig

A gyalugép 260 mm-es munkaszélességgel és 1090 × 260 mm-es asztallal rendelkezik. Segítségével sík felületet és összekötő élt hoz létre, amelyre a további megmunkálás épül. A 700 × 123 mm-es ütköző 90-45°-os tartományban állítható, így szögben is lehetővé teszi az élek beállítását.

Az R150-es változatban a spirális henger két horonnyal és 24 forgó, 15 × 15 × 2,5 mm-es pengével rendelkezik. Az egyes pengék külön-külön is kezelhetők, ami helyi sérülések esetén praktikus. A 70 mm átmérőjű henger 5500 fordulat/perc sebességgel forog, és a gyalulás során a maximális anyagleválasztás 3 mm.

A referenciafelület előkészítése után használhatja a vastagoló gyalut. Legfeljebb 258 mm szélességű és 225 mm magasságú anyagot képes megmunkálni, a minimális áthaladási magasság 5 mm. A csatlakoztatható előtolás sebessége 7 m/perc. Az üslő gyalut különösen akkor használják, ha több deszkát, lécet vagy keretelemet azonos vastagságban kell előkészíteni. A maximális leválasztási mennyiség 4 mm; a tényleges leválasztási mennyiséget az anyaghoz és a munkadarab szélességéhez kell igazítani.

Körfűrész mérettáblázattal

A 254 mm átmérőjű fűrészlap függőleges beállítás esetén akár 78 mm-es vágási magasságot is lehetővé tesz. A dőlésszög kézikerékkel szabályozható 0-45° között. 45°-os szögben a maximális vágási magasság 63 mm. A fűrészrész használható anyagok normál vágására és ferde vágófelületű alkatrészek előkészítésére.

A csúszó formátumú asztal méretei 1320 × 238 mm. A 680 × 530 mm-es gém segítségével szélesebb munkadarabok megvezetése is lehetséges. Az 1225–2100 mm közötti tartományú keresztütköző segít a nyersdarabok hosszának beállításában és a nagyobb alkatrészekkel való munkavégzésben.

A maximális vágási hossz 1300 mm , a hosszütközőnél mért vágási szélesség pedig 710 mm. Ezek a munkatartományok fontosak annak felmérésekor, hogy a gép alkalmas-e a szokásos termékek méretéhez. A szállítási terjedelem egy 254 × 30 × 3,0/2,2 mm-es keményfém fűrészlapot tartalmaz.

Marógép profilokhoz és élmegmunkáláshoz

A maróegység egy 30 mm átmérőjű orsót használ, és négy sebességet kínál: 1400, 4000, 6000 és 9000 fordulat/perc. A megfelelő szerszámmal lehetővé teszi a profilalkotást és az élmegmunkálást fa alkatrészek gyártása során. A sebességet a használt marószerszámnak és annak megengedett munkatartományának megfelelően válassza ki.

Az orsómagasság-állítás lökete 110 mm. Az asztal felett legfeljebb 180 mm átmérőjű szerszám használható, az asztal alatt pedig legfeljebb 160 mm átmérőjű szerszám süllyeszthető. Ezért a marószerszámok kiválasztásakor vegye figyelembe a befogásukat, az átmérőjüket és a kívánt munkapozíciót.

A műhely fő előnyei

• Négy alapművelet egyetlen összeszerelésben - gyalulás, vastagolás, vágás és marás.
• Spirális gyaluhenger 24 külön forgó késsel.
• Három egyedi motor a fűrész-, maró- és gyaluegységhez.
• Tolóasztal gémes kialakítással szélesebb alkatrészek megtámasztásához és vezetéséhez.
• Működési funkció kiválasztása forgókapcsolóval.
• Bővítési lehetőség vésővel a HOB310ECOLL eszközzel.

Szállítási terjedelem és opcionális bővítések

A szállítás egy kombinált gépet és a következő berendezéseket tartalmazza:

• fűrészlap keményfém fogakkal 254 × 30 × 3,0/2,2 mm,
• elszívótömlő a fűrészlap-burkolat és a csatlakozóaljzat között,
• 24 előre összeszerelt forgólapát 15 × 15 × 2,5 mm, R150.

A géphez tartozik egy konzolos asztallal és keresztütközővel ellátott tolóasztal. A HOB310ECOLL vésőgép külön rendelhető. Opcionálisan egy mobil alváz is hozzáadható a gép műhelyben való helyváltoztatásához.

Tér és elszívás az egyes műveletekhez

A műhely kialakításakor hagyjon helyet a formázóasztal mozgatásához és a hosszabb anyagok gyalulás közbeni adagolásához. Biztosítsa a hozzáférést az egyes vezérlőpontokhoz is. Az elektromos csatlakozásnak meg kell felelnie a 400 V/50 Hz háromfázisú tápegységnek.

Csatlakoztassa a gépet egy 1080 m³/h szükséges áramlási sebességű és 1020 Pa vákuumú elszívórendszerhez. 100, 100 és 32 mm átmérőjű csatlakozók állnak rendelkezésre. A mellékelt tömlő a fűrészburkolatot a csatlakozóaljzathoz köti; magát az elszívóberendezést külön kell megvásárolni.

További felszerelési lehetőségeket a famegmunkáló gépek kategóriában és a Holzmann márka kínálatában talál. A Hogyan válasszunk famegmunkáló gépet című cikk segít összehasonlítani az egyes megoldásokat.
