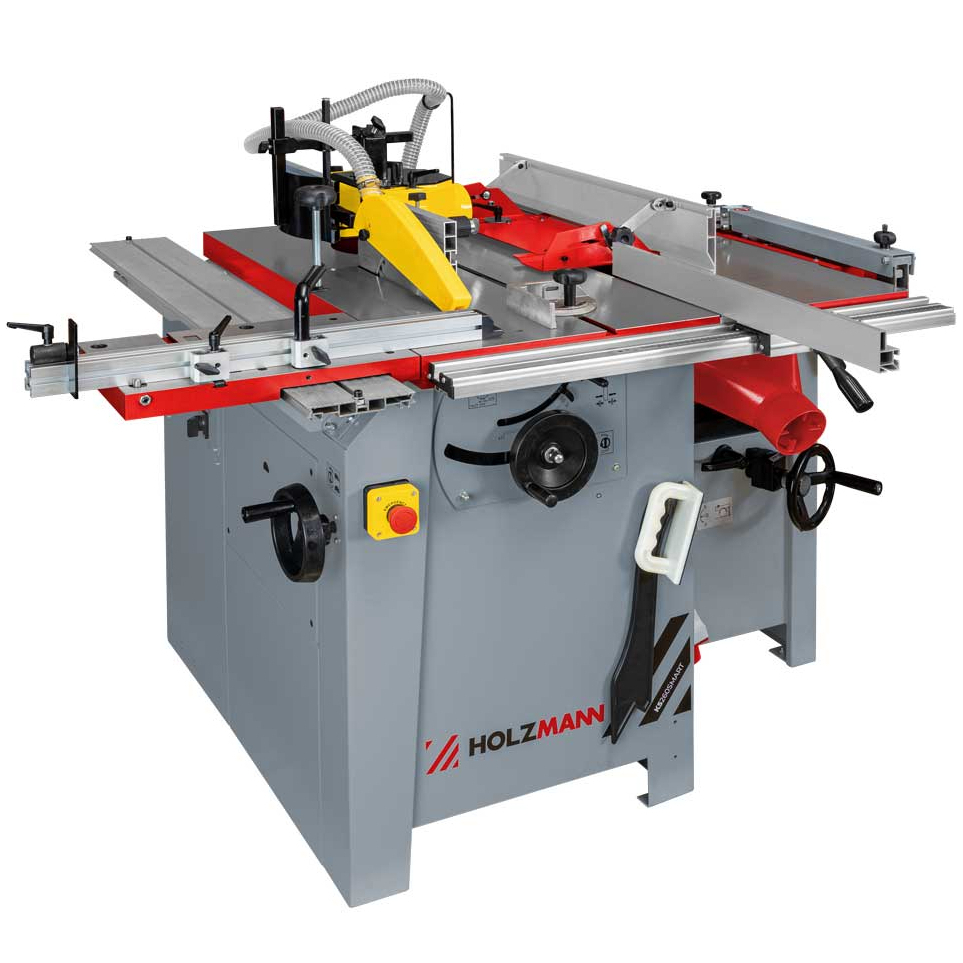

Holzmann K5260SMART_230V kombinált gép

A Holzmann K5260SMART_230V egyetlen gépben, 230 V-os tápegységgel egyesíti a fűrészelést, az alsó marást, a gyalulást és a vastagolást. Alkalmas otthoni asztalosműhelyekbe és kisebb munkahelyekre, ahol tömör fát kell előkészíteni, nyersdarabokat felosztani és éleket megmunkálni több különálló eszköz telepítése nélkül. Az ötödik művelet, a vésőmarás, kiegészíthető az opcionális HOB310ECOLL eszközzel.

A berendezés egy három klasszikus késsel ellátott gyaluhengerből , egy 254 mm átmérőjű fűrészlapból és egy 400 × 250 mm-es kompakt tolóasztalból áll. Az egyes megmunkáló alkatrészek saját motorokkal rendelkeznek: a fűrész és a gyalu egyenként 2200 W teljesítményű, a marógép 1500 W teljesítményű. A munkafunkciót forgókapcsolóval lehet kiválasztani.

Felületek és élek gyalulása három gyalukéssel

Az összehasonlító rész 260 mm-es munkaszélességgel és 1090 × 260 mm-es asztallal rendelkezik. Segítségével sík referenciafelületet és összekötő élt hozhat létre a további megmunkálás előtt. A 700 × 123 mm-es ütköző 90-45° között állítható, így ferde élek előkészítését is lehetővé teszi.

A 70 mm átmérőjű henger 5500 fordulat/perc fordulatszámon működik, és három, 260 × 25 × 3 mm méretű gyalukéssel van felszerelve. A kések előre össze vannak szerelve. A gyalulás során a maximális anyagleválasztás 3 mm; ezt a darab szélességéhez, a fa tulajdonságaihoz és a kívánt felülethez kell igazítani munka közben.

Nyújtás az alkatrészek egyenletes vastagságúra történő előkészítéséhez

A kiindulási felület összehasonlítása után a vastagoló szakaszban megmunkálhatja az anyagot. A nyújtó legfeljebb 258 mm széles és 225 mm magas alkatrészeket képes megmunkálni, a minimális áthaladási magasság 5 mm. Praktikus több deszka, léc vagy keretelem előkészítése esetén, amelyeknek azonos végső vastagsággal kell rendelkezniük.

A vastagolóasztal méretei 545 × 258 mm. A csatlakoztatható előtolás 7 m/perc sebességgel mozgatja az anyagot, a maximális leválasztási sebesség pedig eléri a 4 mm-t. A vastagságbeállítással fokozatosan megmunkálhat egy egész sorozat alkatrészt a méretre vágás és összeszerelés előtt.

Körfűrész kompakt tolóasztallal

A fűrészegység egy 254 × 30 × 3,0/2,2 mm-es fűrészlapot használ, amely a szállítási terjedelem része. A maximális vágási magasság függőleges beállítás esetén 78 mm, 45°-os szögben döntve pedig 63 mm. A dőlésszög kézikerékkel állítható 0-45° között.

A 920 x 500 mm-es főasztalt egy 400 x 250 mm-es tolóasztal egészíti ki. Ez a kisebb kocsi segít a kompakt munkadarabok vezetésében keresztvágáskor. A maximális vágási hossz 380 mm, a vágási szélesség a hosszanti ütközőnél eléri a 710 mm-t. Ezért a munkatartomány felmérésekor különbséget kell tenni a kocsi keresztirányú vezetése és a ütköző hosszanti felosztása között.

Marógép profilalkotáshoz és élmegmunkáláshoz

A maróorsó befogási átmérője 30 mm , és négy sebességfokozattal rendelkezik: 1400, 4000, 6000 és 9000 fordulat/perc. A megfelelő maróval lehetővé teszi az élmegmunkálást és a profilok létrehozását fa alkatrészeken. A sebességet a használt szerszámnak és annak megengedett munkatartományának megfelelően válassza ki.

Az orsó lökete 110 mm. Az asztal felett legfeljebb 180 mm átmérőjű szerszám használható, a munkalap alá pedig legfeljebb 160 mm átmérőjű szerszám süllyeszthető. Ezért a maróberendezés összeállításakor vegye figyelembe a befogást, a szerszám átmérőjét és az asztalhoz viszonyított kívánt helyzetét.

Fő előnyök egy kisebb műhely számára

• Négy alapművelet egyetlen összeszerelésben - vágás, marás, gyalulás és vastagolás.
• Egyfázisú 230 V-os tápegység megfelelő áramellátással rendelkező műhelyek számára.
• Három egyedi motor a fűrész-, maró- és gyaluegységhez.
• Gyaluhenger három előre felszerelt késsel.
• Kompakt, 400 × 250 mm-es tolóasztal kisebb alkatrészek vezetéséhez.
• Lehetőség van egy HOB310ECOLL vésőgép és egy UFEK5 mobil alváz hozzáadására.

Szállítási terjedelem és opcionális tartozékok

A szállítás egy kombinált gépet és alapvető munkaeszközöket tartalmaz:

• keményfém fűrészlap 254 × 30 × 3,0/2,2 mm,
• három előre összeszerelt gyalukés 260 × 25 × 3 mm,
• tolóasztal vezetővel és keresztütközővel,
• hosszirányzó, szögütköző és munkadarab-nyomás,
• szintezőütköző és védőburkolat a gyaluhengerhez,
• maróütköző, védőburkolat és nyomóelemek,
• fűrészlap-védő szívótömlő,
• mozgató segédeszközök, gyalugép pengebeállító idomszer és kezelőszerszámok.

A HOB310ECOLL vésőfúró és az UFEK5 mobil alváz opcionális tartozékok , amelyeket külön kell megrendelni. A vésőfúró kibővíti az asztalos illesztések előkészítésének lehetőségeit, az alváz pedig megkönnyíti a gép helyének megváltoztatását a műhelyben.

Munkahely előkészítése és elszívás

A gép elhelyezésekor hagyjon elegendő helyet a hosszabb alkatrészek adagolásához gyalulás és vastagolás során, valamint a tolóasztal mozgatásához. Az elektromos hálózatnak egyfázisú 230 V/50 Hz feszültségűnek kell lennie. A munkafolyamatok váltásakor ügyeljen az egyes kezelőpontokhoz való hozzáférésre is.

Az elszívórendszernek 1080 m³/h áramlási sebességet és 1020 Pa vákuumot kell biztosítania. A csatlakozócsonkok átmérője 100, 100 és 32 mm. A mellékelt tömlő a fűrészlap-burkolattól a csatlakozóig szállítja a hulladékot; a fűrészpor-elszívót külön kell megvásárolni.

További felszerelési lehetőségeket a famegmunkáló gépek kategóriában és a Holzmann márka kínálatában talál. A Hogyan válasszunk famegmunkáló gépet című cikk segít összehasonlítani az egyes megoldásokat.
