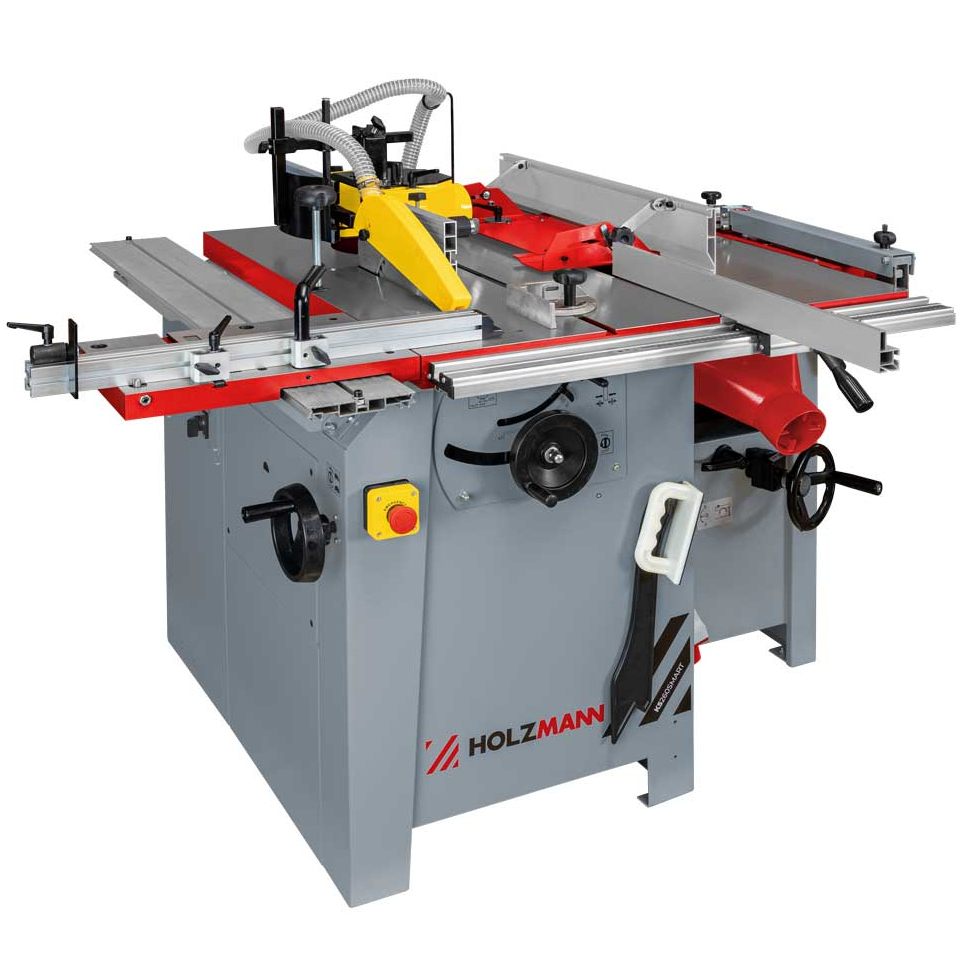

Holzmann K5260SMART_400V kombinált gép

A Holzmann K5260SMART_400V egy kombinált gép műhelyek számára, ahol egyetlen munkahelyen kell fát vágni, marni, gyalulni és vastagolni. Egy körfűrészt kombinál egy kompakt tolóasztallal, egy marógépet és egy három klasszikus késsel ellátott gyalugépet. Deszkák, lécek, keretelemek és egyéb asztalosipari alkatrészek előkészítésére használják.

Ez a változat 400 V/50 Hz háromfázisú tápegységet igényel. A fűrész- és gyaluegységek mindegyike saját 2200 W-os motorral rendelkezik, a maró részt pedig egy 1500 W-os motor hajtja. A négy alapművelet bővíthető a HOB310ECOLL opcionális eszközzel, amely vésőfúrást is magában foglal.

Kompakt fűrészrész méretre vágásra

A fűrész 254 mm átmérőjű pengével és 30 mm-es befogófurattal működik. Függőleges beállítás esetén akár 78 mm-es, 45°-os szögben döntve pedig 63 mm-es vágási magasságot kínál. A penge szöge kézikerékkel állítható 0-45° között, így ferde vágófelületű alkatrészek is előkészíthetők.

A fő munkaasztal mérete 920 x 500 mm, és egy 400 x 250 mm-es tolóasztal egészíti ki. A keresztvágás során a kisebb munkadarabok vezetéséhez egy kompakt, keresztütközővel ellátott kocsi szolgál. A maximális vágási hossz 380 mm, míg a hosszanti vonalzó vágási szélessége eléri a 710 mm-t.

Ezt a két tartományt a munkamódszer szerint kell megítélni: a szánon történő keresztirányú vezetés más térbeli lehetőségeket kínál, mint a vonalzón történő hosszirányú vágás. A 254 × 30 × 3,0/2,2 mm-es keményfém tárcsa tartozék, és 4000 fordulat/perc fordulatszámmal forog.

Gyalu három klasszikus késsel

A gyalugép három, 260 × 25 × 3 mm méretű kést használ, amelyek egy 70 mm átmérőjű hengerre vannak előre felszerelve. A henger 5500 fordulat/perc fordulatszámmal működik. Ezzel a kialakítással sík kiindulófelületet és csatlakozóélt készíthet a tömörfa további megmunkálása előtt.

A gyalugép munkaszélessége 260 mm. Az 1090 × 260 mm méretű asztalt egy 700 × 123 mm-es ütköző egészíti ki, amely 90-45° között állítható. A gyalulás során a maximális anyagleválasztás 3 mm. A leválasztás beállításánál vegye figyelembe az anyag szélességét, tulajdonságait és a kívánt felületi minőséget.

Sűrítés az alkatrészek ismételt előkészítéséhez

A nyújtóval akár 258 mm széles és 225 mm magas munkadarabok is megmunkálhatók. A minimális szabad magasság 5 mm. Egy sík referenciafelület létrehozása után több pallót, lécet vagy keretelemet is előkészíthet azonos vastagságban.

A vastagolóasztal méretei 545 × 258 mm. A csatlakoztatható előtolás 7 m/perc sebességgel mozgatja az anyagot, a maximális eltávolítás pedig 4 mm. A üregelő funkció különösen praktikus több alkatrész előkészítése során, ahol méretfelosztást kell biztosítani, majd a terméket egyenletes anyagvastagságúra kell összeszerelni.

Négy sebességfokozattal rendelkező router

A maróegység 30 mm átmérőjű orsóval és négy sebességgel van felszerelve: 1400, 4000, 6000 és 9000 fordulat/perc. Megfelelő maróval lehetővé teszi a profilmegmunkálást és az élmegmunkálást. A sebességet a szerszám méretének és megengedett munkatartományának megfelelően állítsa be.

A maróorsó lökete 110 mm. Az asztal felett legfeljebb 180 mm átmérőjű szerszám használható, a munkalap alá pedig legfeljebb 160 mm átmérőjű szerszám süllyeszthető. Ezért marószerszám kiválasztásakor ne csak a befogófuratot, hanem a szerszám átmérőjét és az asztalhoz viszonyított kívánt helyzetét is hasonlítsa össze.

A műhely fő előnyei

• Négy alapművelet egyetlen gépen - vágás, marás, gyalulás és vastagolás.
• Három különálló motor minden megmunkálóegységhez.
• Gyaluhenger három előre összeszerelt késsel, 260 × 25 × 3 mm.
• Kompakt tolóasztal kisebb alkatrészek vezetéséhez.
• Működési funkció kiválasztása forgókapcsolóval.
• Lehetőség van egy HOB310ECOLL vésőgép és egy UFEK5 mobil alváz hozzáadására.

Szállítási terjedelem és opcionális tartozékok

A szállítás egy kombinált gépet és alapvető munkaeszközöket tartalmaz:

• keményfém fűrészlap 254 × 30 × 3,0/2,2 mm,
• három előre összeszerelt gyalukés 260 × 25 × 3 mm,
• tolóasztal vezetővel és keresztütközővel,
• hosszirányzó, szögütköző és munkadarab-nyomás,
• szintezőütköző és védőburkolat a gyaluhengerhez,
• maróütköző védőburkolattal és nyomóelemekkel,
• fűrészlap-védő szívótömlő,
• mozgató segédeszközök, gyalugép pengebeállító idomszer és kezelőszerszámok.

A HOB310ECOLL vésőfúró és az UFEK5 mobil alváz opcionális tartozékok , amelyeket külön kell megrendelni. A vésőfúró kibővíti az asztalos kötések létrehozásának lehetőségeit, és az alváz megkönnyíti a gép helyének megváltoztatását a műhelyben.

Munkahely előkészítése és elszívás

A gép elhelyezésekor hagyjon helyet a hosszabb anyagok adagolásához gyalulás és vastagolás közben, valamint a tolóasztal mozgatásához. Az egyes egységek vezérléséhez való hozzáférésnek szabadnak kell maradnia még a munkaművelet váltásakor is. Készítse elő az elektromos csatlakozást 400 V/50 Hz háromfázisú tápellátáshoz.

Az elszívórendszernek 1080 m³/h áramlási sebességet és 1020 Pa vákuumot kell biztosítania. A gép 100, 100 és 32 mm átmérőjű csatlakozókkal rendelkezik. A mellékelt tömlő a fűrészlap-burkolatot a csatlakozóhoz köti; magát a fűrészpor-elszívót külön kell megvásárolni.

További felszerelési lehetőségeket a famegmunkáló gépek kategóriában és a Holzmann márka kínálatában talál. A Hogyan válasszunk famegmunkáló gépet című cikk segít összehasonlítani az egyes megoldásokat.
