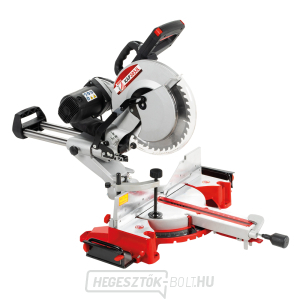

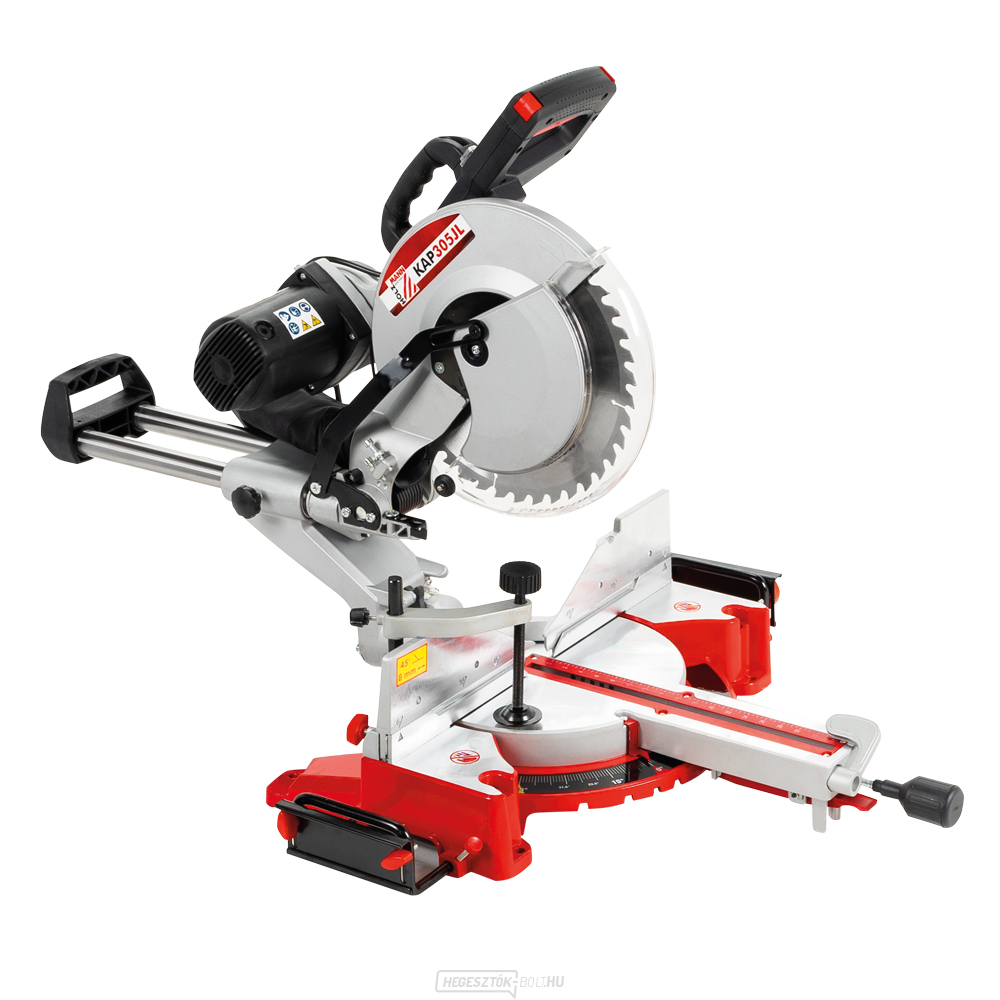

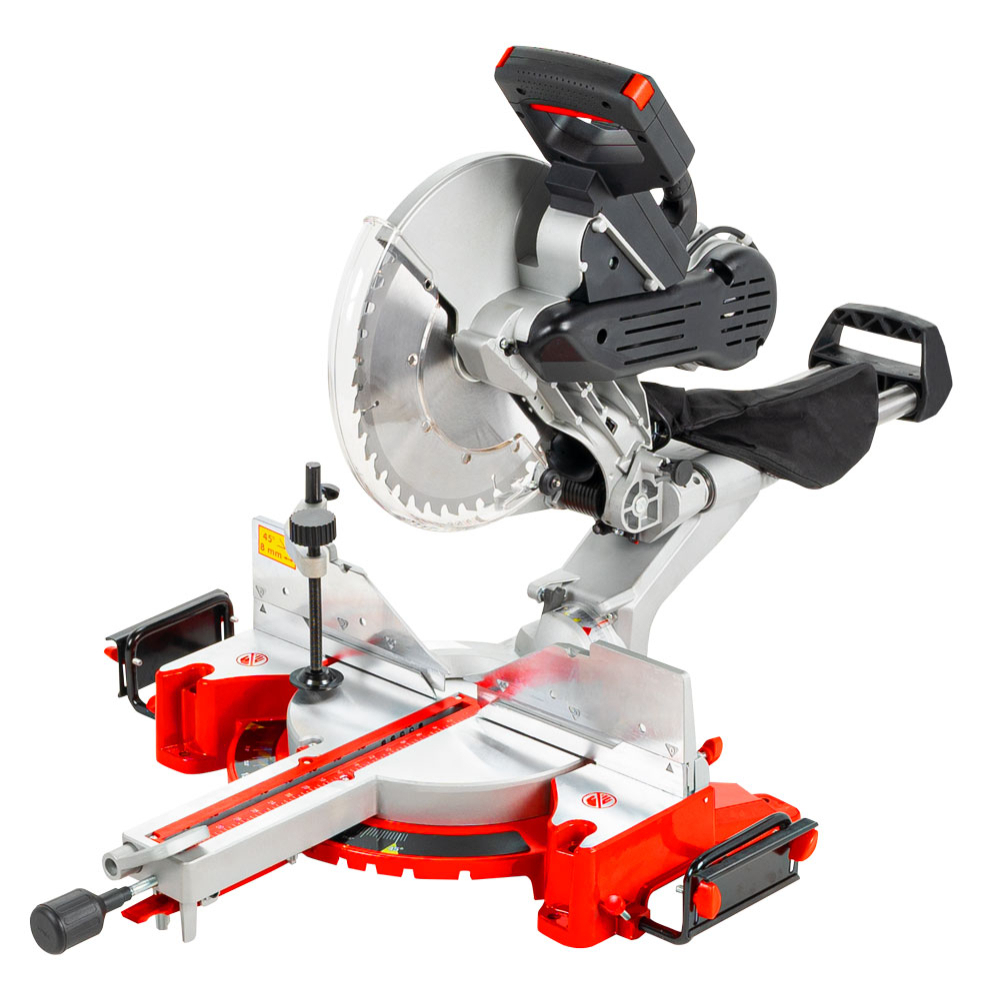

A KAP305JL 230V gérvágó egy elektromos gérvágó, amelyet precíz vágásokhoz, gérvágásokhoz, valamint – a kialakításától függően – kombinált ferde vágásokhoz terveztek. A KAP305JL_230V modell Ø 305 mm-es vágótárcsával működik, motorja pedig 1 600 W teljesítményű. Az alapbeállítás melletti vágási kapacitás a műszaki táblázatban található.

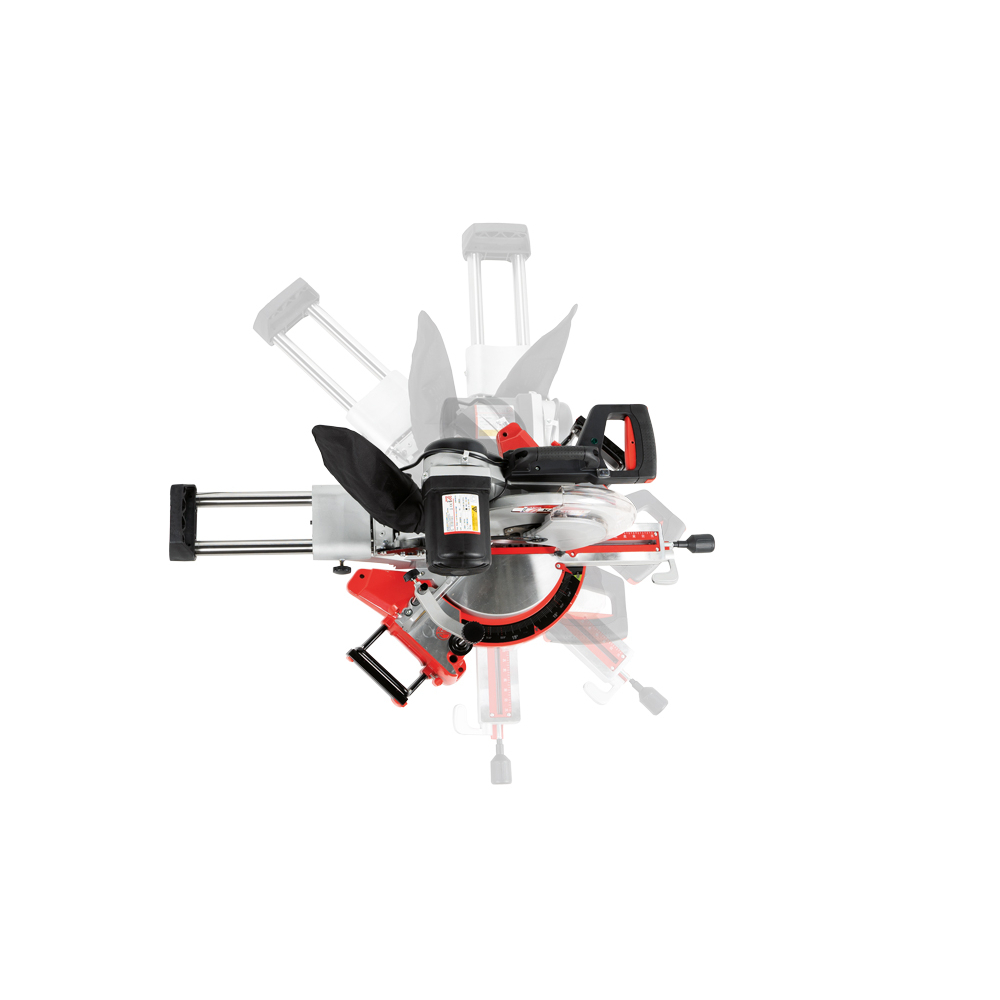

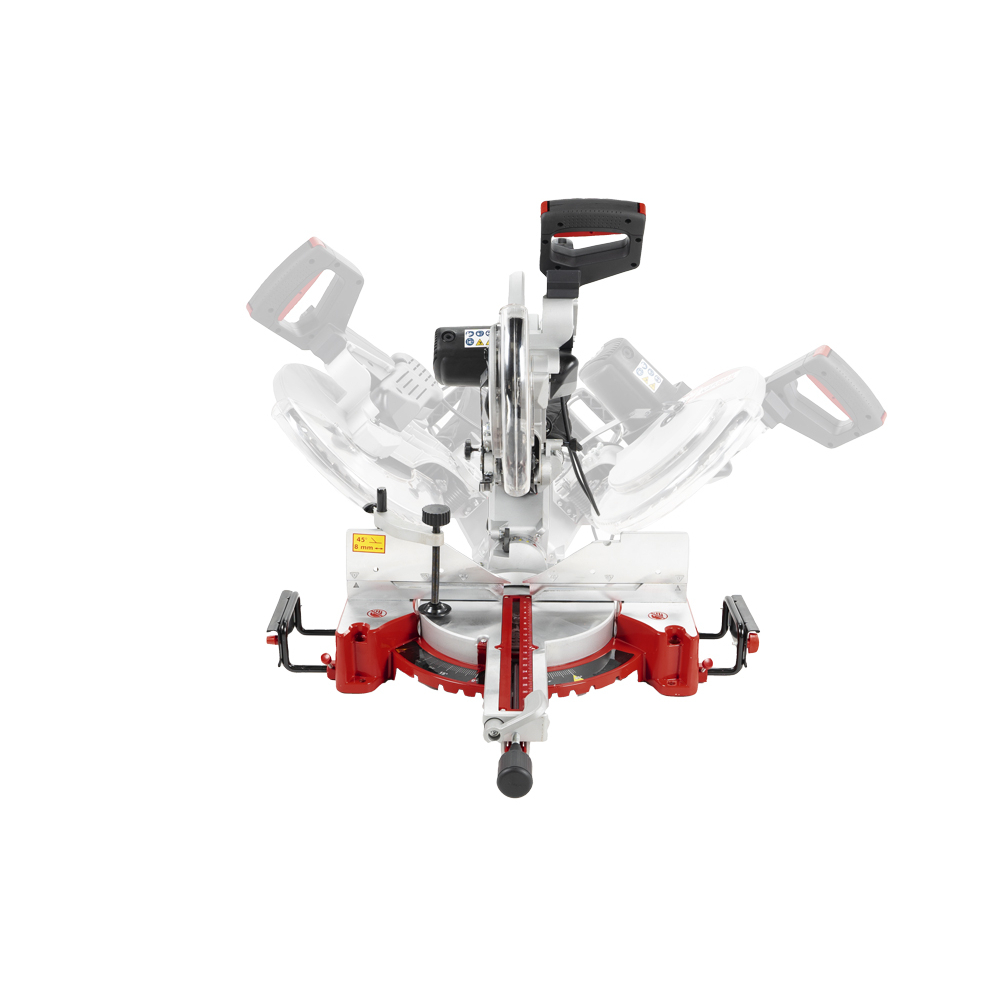

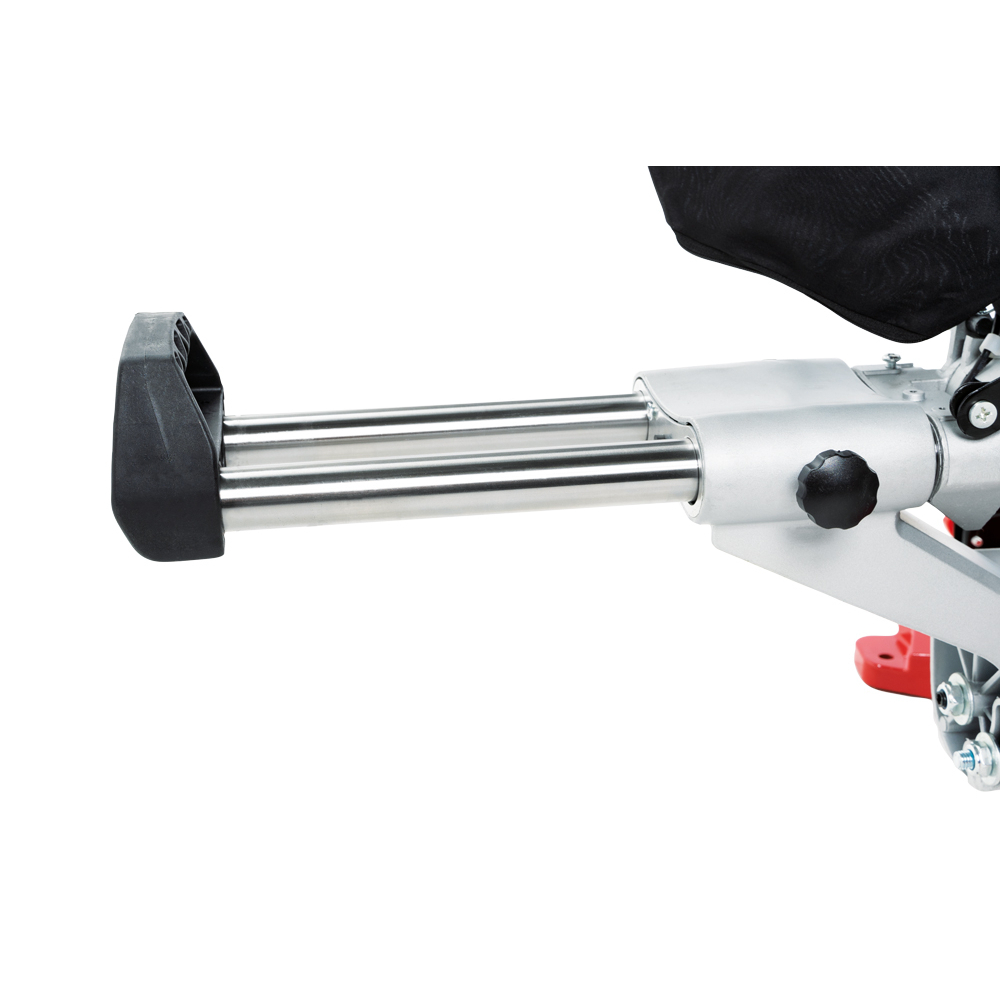

A fűrész téglalapok, deszkák, lécek, deszkapadlók, padlóelemek és egyéb faalkatrészek előkészítéséhez használható. A csúszó szerkezet – amennyiben a modellben megtalálható – növeli a vágási szélességet; a forgóasztal beállítja a ferde vágást, a fej dőlésszöge pedig ferde vágást eredményez. A konkrét határértékeket a hitelesített táblázat tartalmazza, és azokat nem lehet átvenni a hasonló nevű változatból.
Pontos vágás és ferde vágások
A tiszta eredmény érdekében nemcsak a szög beállítása fontos, hanem a megfelelő vágókorong, az anyag szilárd megtámasztása és a vágóegység egyenletes előtolása is. A munkadarabnak teljes felületével az asztalra és a támasztó vonalzóra kell támaszkodnia. Hosszú alkatrészek esetén célszerű azonos magasságú támasztékokat használni, hogy az anyag a vágás során ne süllyedjen le, és ne nyomja oldalra a vágókorongot.

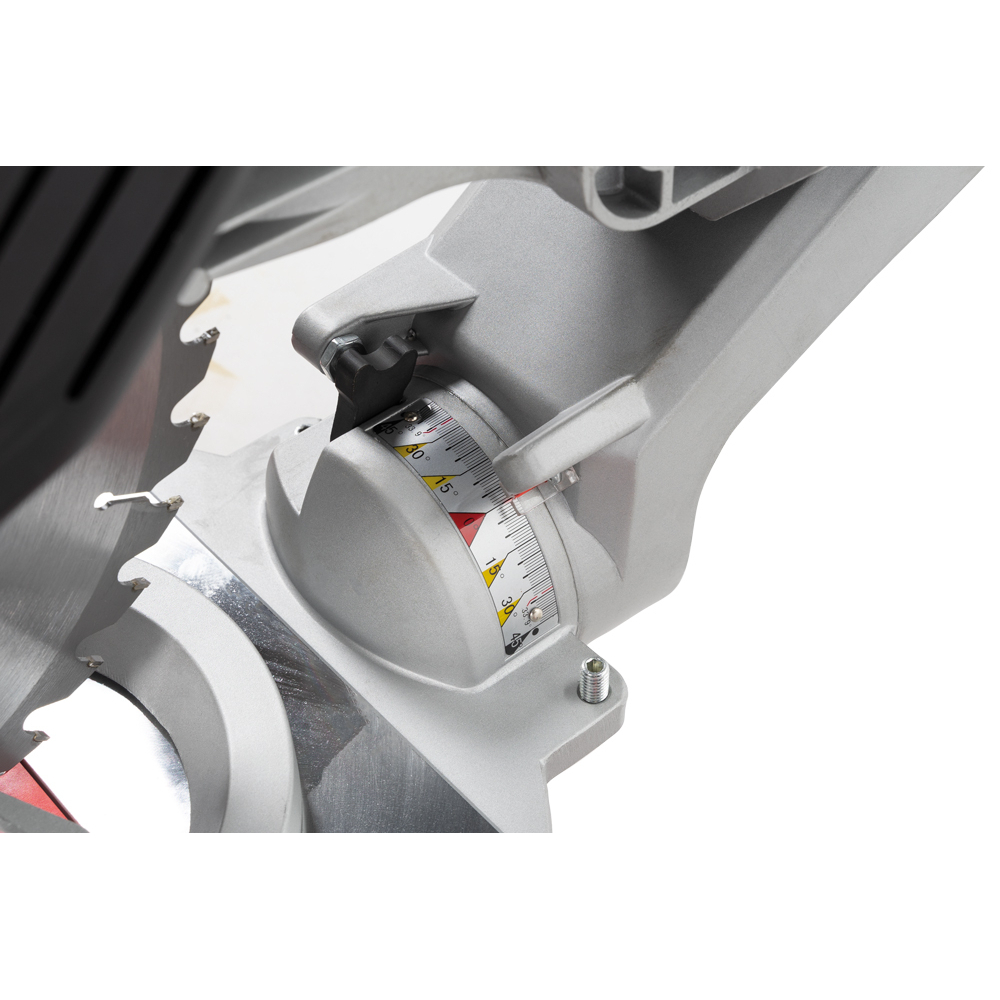

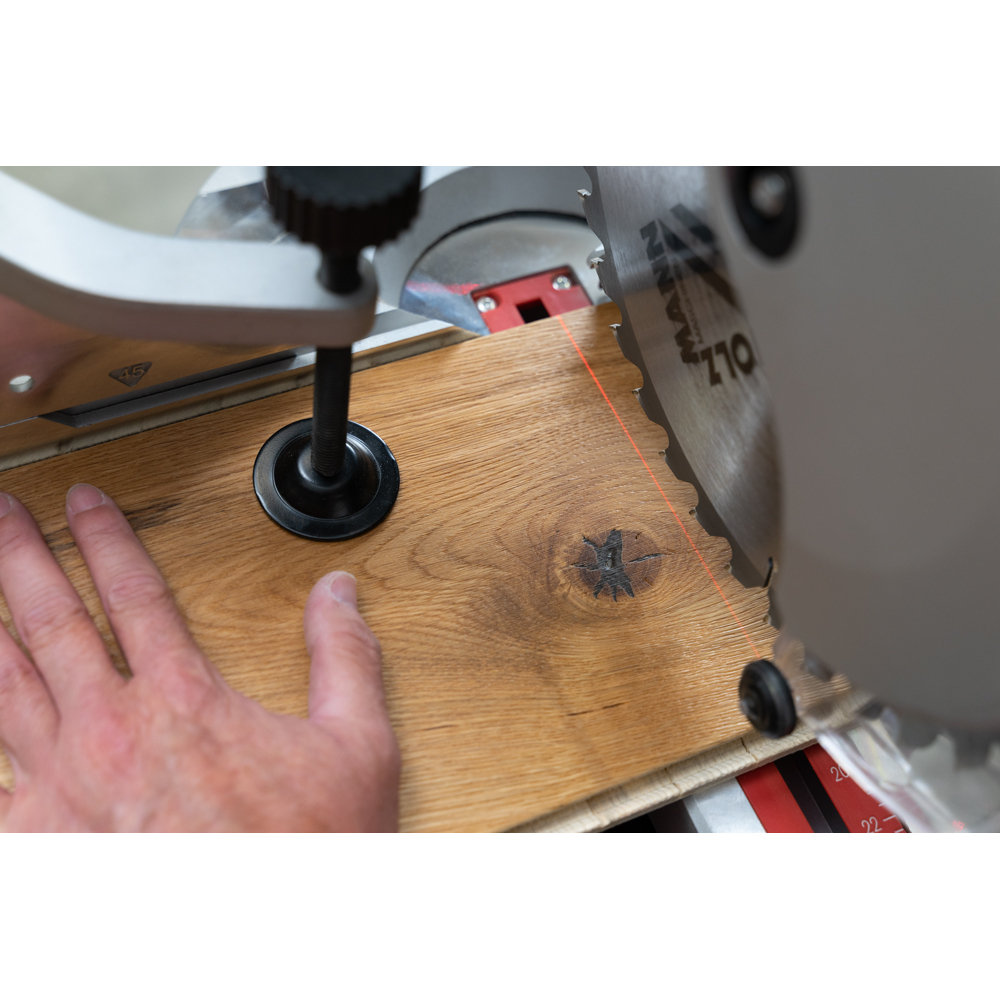

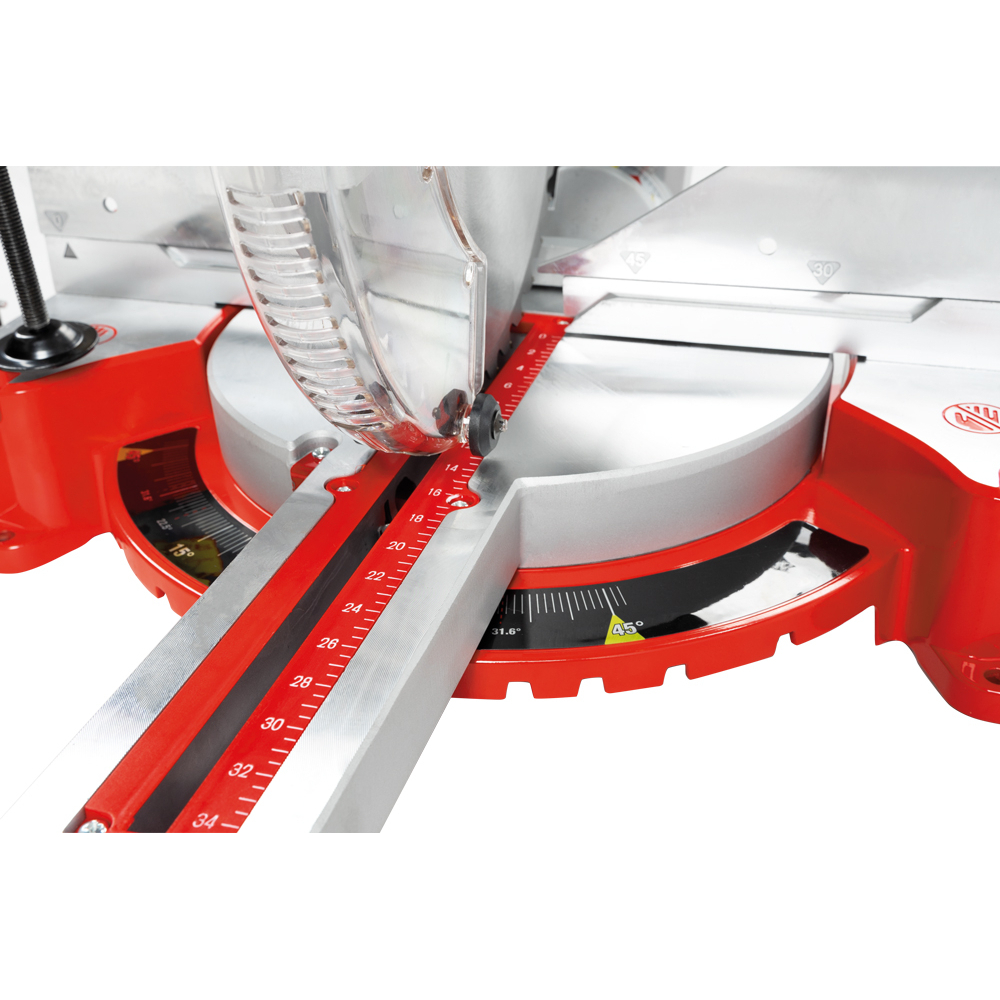

A sorozatvágás előtt érdemes próba vágást végezni, és szögmérővel ellenőrizni a tényleges szöget. A szokásos pozíciók ütközői meggyorsítják a beállítást, de az eredmény pontossága a konkrét gép beállításától, az anyag egyenességétől és a tárcsa állapotától függ. A lézer vagy az árnyékvonal segít a tájolásban, de nem helyettesíti a méretek és a fogak vonalhoz viszonyított helyzetének ellenőrzését.
A vágókorong és a megfelelő anyag
A tárcsa átmérőjének és befogónyílásának meg kell felelnie a modell műszaki adataival. A fogak számát és geometriáját az anyag szerint kell kiválasztani: a durvább fogazás gyorsabban vezeti el a forgácsot szerkezeti vágáskor, míg a finomabb tárcsa általában tisztább élt hagy a lécek és lemezanyagok esetében. Mindig tartsa be a tárcsa megengedett fordulatszámát és a gyártó által előírt felhasználást.
Ha a gyártó többféle anyagot is engedélyez, akkor a megfelelő tárcsát kell felhelyezni. A szokásos faipari tárcsát nem lehet automatikusan alkalmasnak tekinteni alumínium, acél vagy műanyag megmunkálására. A munkadarabot feltétlenül tisztítsa meg a laza részekről; használt fa esetén ellenőrizze a szögeket, csavarokat és egyéb fémtárgyakat.
Fő előnyök
- Ismételhető vágás: a rögzített ütköző és a megfelelően beállított asztal megkönnyíti az azonos alkatrészek gyártását.
- Ferdevágás és ferde vágás: a két síkban történő beállítás kiterjeszti a felhasználási lehetőségeket keretek, lécek és szerkezeti csatlakozások gyártása során.
- Vágási kapacitás: a táblázatban szereplő méretek a különböző szögkombinációk esetén a tényleges keresztmetszetet mutatják.
- Stabil vezetés: az anyagtámaszok és a rögzítés korlátozzák a munkadarab elmozdulását.
- Elszívás: egy megfelelő porszívó csatlakoztatása javítja a kilátást és csökkenti a szabadon repülő fűrészpor mennyiségét.
Műszaki adatok
| Modell / rendelési szám | KAP305JL_230V |
|---|---|
| EAN | 9120039900742 |
| Névleges teljesítmény S1 | 1 600 W |
| S6 teljesítmény (25 %) | 2 000 W |
| Forgási sebesség | 4 200 min⁻¹ |
| Tápfeszültség | 230 V |
| Kábelhossz | 1,2 m |
| Védelmi osztály | IP20 |
| Elszívócsatlakozás | Ø 68 mm |
| A gép méretei | 895 × 900 × 700 mm |
| Max. vágási hossz 45° | 240 mm |
| Max. vágási hossz 90°-nál | 330 mm |
| Max. vágási magasság 90°-nál | 115 mm |
| Max. vágási magasság 45°-nál | 85 mm |
| Fűrészlap | Ø 305 mm |
| Akusztikus teljesítmény | 108 dB(A) |
| Akusztikus nyomás | 95 dB(A) |
| Nettó tömeg | 21 kg |
| Bruttó tömeg | 25 kg |
| Csomagolási méretek (H × Sz × M) | 945 × 520 × 550 mm |
További paraméterek megjelenítése
A táblázat kizárólag az adott modellre vonatkozó adatokat tartalmazza. A nettó, bruttó és jelöletlen tömeg nem összeadható; a csomagolási méreteket csak akkor adjuk meg, ha azok kifejezetten megerősítést nyertek.
A munkahely előkészítése és a biztonság
A gépet egy sík és megfelelő teherbírású munkafelületre kell rögzíteni. A csatlakoztatás előtt ellenőrizze az áramellátást, a kábel sértetlenségét, a vágókorong megfelelő felszerelését, a védőburkolat működését és az összes beállítás meghúzását. A tolófűrész mögötti térnek lehetővé kell tennie a vezető teljes mozgását anélkül, hogy az a falhoz vagy más berendezéshez érne.
Vágás közben viseljen szem- és hallásvédőt. Tartsa a kezét a fűrészkorong pályáján kívül, rövid darabokat ne vágjon biztonságos rögzítés nélkül, és ne távolítsa el a vágási maradékokat, amíg a fűrészkorong teljesen le nem áll. A fűrészkorong cseréjét, tisztítását és beállítását kizárólag a hálózatról való leválasztás után, valamint az adott modell használati utasításának megfelelően végezze el.
Karbantartás és pontosság-ellenőrzés
Rendszeresen tisztítsa meg az asztalt, a hornyokat, a burkolatot és a porelszívó területét. A lerakódott fűrészpor korlátozhatja a burkolat mozgását, vagy ronthatja a munkadarab illeszkedését. Ellenőrizze a tárcsa állapotát, az előtolás játékát, a vonalzó merőlegességét és az ütközők meghúzottságát. A tompa vagy sérült fűrészlap növeli a munkadarabra nehezedő nyomást, a felmelegedést és a vágás eltérítésének kockázatát.
További változatokat a gérvágók kategóriában talál. Megtekintheti a Holzmann márka egyéb gépeit is. A konstrukció, a fűrészlap és a vágási kapacitás kiválasztásában segítséget nyújt a „Hogyan válasszuk ki a gérvágót?” című tanácsadó cikk.
Gyakran feltett kérdések
Milyen fűrészlap alkalmas a fűrészhez?
Tartsa be az előírt átmérőt, befogónyílást, maximális fordulatszámot és a vágandó anyagra vonatkozó előírásokat. A fogak számát a kívánt vágási sebesség és a vágás tisztasága alapján válassza ki.
Mit jelentenek a 90°/90° és 45°/45° vágási méretek?
Az első adat a forgóasztal ferde vágási beállítását, a második pedig a fűrészfej dőlésszögét jelöli. A szög változásával általában csökken a vágás rendelkezésre álló szélessége vagy magassága.
A lézer vagy az XPS jelzi a vágás pontos élét?
Ez egy segédeszköz a gyors beállításhoz. Pontos vagy sorozatgyártás előtt mindig ellenőrizze a pozíciót egy tényleges próba vágással.
Miért kell megkülönböztetni a nettó és a bruttó tömeget?
A nettó a gép saját tömegét, a bruttó pedig a szállítási egység tömegét jelenti. A termék szűrőnél a nettó érték a releváns; a bruttó a logisztikához és a szállításhoz tartozik.
