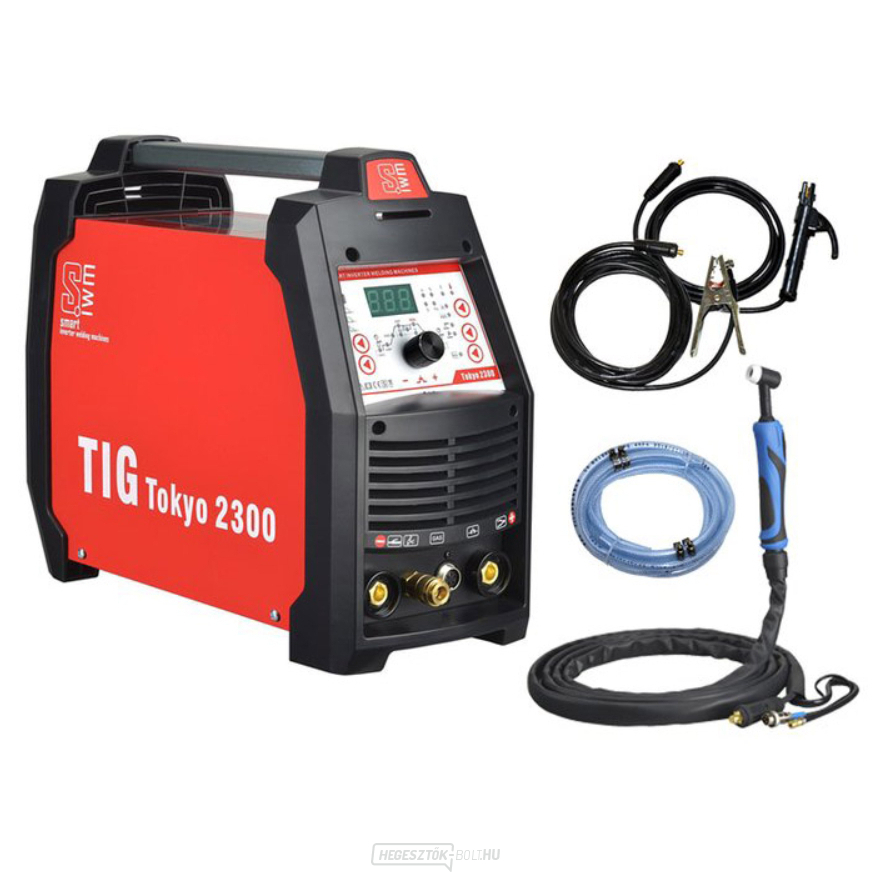

VECTOR Tokyo 2300 egyenáramú kábeles TIG fáklya

ATokyo 2300 egy kisméretű és könnyű hegesztő tápegység TIG DC és kézi bevonatos elektródás hegesztéshez. Megbízható érintésmentes HF gyújtás és az összes hegesztési paraméter digitális beállítása az összes hegesztés könnyű elsajátítása érdekében. Egy hordozható, mindössze 6,5 kg súlyú készülék!!!

A professzionális forrásokból származó SIWM hegesztő tápegységek a JOB-List funkcióval rendelkeznek. A források lehetővé teszik, hogy a beállított hegesztési paramétereket a 9 JOB egyikében tárolja, és később ismételt munkavégzéshez visszahívja azokat.

Jellemzők és funkciók

TIG hegesztés elektronikus HF gyújtással

TIG impulzus hegesztés

A hőbevitel minimalizálása vékony anyagok esetében.

Hegesztési modellezés kiegészítő anyag nélkül.

2 ütem/4 ütem üzemmód

Egyszerű és áttekinthető kezelőpanel, TIG-hez optimalizált kezelőszervek

Állítható áramrámpa/idő

Állítható gáz előbefecskendezés/gázbefecskendezés

Kézi bevont elektródás hegesztés

Állítható áram és melegindítási idő

Állítható Arcforce

Ragadásgátló funkció

Gázhűtéses

Ultra könnyű, hordozható kialakítás

2,5 m hosszú hálózati kábel 16 A dugóval és védőérintkezővel

1x230 V/16 A hálózati csatlakozás

Hálózati feszültség tűrés 15%/-15%

JOB SAVE funkció - legfeljebb 9 hegesztési program tárolása

A kezelőpanel nézete

Ovládací panel SIWM Tokyo 2300

Vezérlőpanel paraméterei

  1. Tápellátás kijelzője
  2. Hegesztési módszerek - MMA / TIG
  3. Működési típus - 2 ütemű/4 ütemű
  4. Impulzus hegesztés
  5. Kódoló
  6. Digitális kijelző
  7. Fejlett funkciók a kézi bevonatos elektródás hegesztéshez
  8. JOB / SAVE - Gombok a hegesztési program előhívásához / mentéséhez
TIG hegesztés programozási paraméterei
Parametry svařování TIG SIWM Tokyo 2300
Pozíció Hegesztési paraméter Leírás
1 Gáz előfúvás Abszolút érték időtartama 0,1 s - 20 s (0,1 s lépés)
2 Induló áram Abszolút érték 10 A - 100 A.
3 Inrush áram Abszolút érték időtartama 0,1 s - 10 s (0,1 s lépés)
4 Hegesztési áram

MMA: 10 A - 170 A / TIG AC/DC: 10 A - 200 A
5 Impulzusáram A hegesztési áram százalékos értéke.
6 Impulzus szélesség 10% - 90%
7 Impulzus frekvencia 1 Hz - 200 Hz
8 Jelenlegi időtartam Az időtartam abszolút értéke 0,1 s - 10 s (0,1 s lépés)
9 Kráter végi áramlás Abszolút érték 10 A - 100 A.
10 Dofuk gáz Abszolút érték időtartama 0,1 s - 20 s (0,1 s lépés)

TIG pulzálás

Hagyományos pulzálás

Diagram pro konvenční pulzování TIG.Váltakozó hegesztési és impulzusáram, jellemzően az 1-10 Hz-es frekvenciatartományban. Az anyag hegesztési árammal történő megolvasztása és impulzusárammal történő hűtése elvén működik. Vékony anyagok hegesztéséhez, mivel a hegesztési áram alatt csak a hegesztési varrat kevésbé melegszik fel. Kiválóan alkalmas hézagok áthidalására kiegészítő anyaggal. Hegesztett hernyó még kiegészítő anyag nélkül is. Jobb ellenőrzés a hegesztőfürdő felett.

Nagy sebességű pulzálás

Vysokorychlostní pulzování TIG.

Nagyfrekvenciás pulzálás a hegesztés és az impulzusáram között. Az eredmény egy maximálisan stabil ív, megnövelt behatolással, nagyobb hegesztési sebességnél. A szokásos frekvenciatartomány 100 Hz - 500 Hz.

Kézi hegesztés bevont elektródával

HOTSTART funkció

Průběh proudu s funkcí HOTSTART

Megbízhatóan meggyújtja az elektródát és tökéletesen megolvasztja, hogy a hegesztés kezdetén azonos behatolást biztosítson. Ez a megoldás megelőzi a hegesztés kezdeti hibáit, és jelentősen csökkenti a hegesztési hibákat.

Állítható funkciók:
a) - a HOTSTART áram időtartama
b) - a HOTSTART áram szintje

ARCFORCE funkció
Ukázka funkce ARCFORCE
Hegesztés közben az ARCFORCE a hegesztési áram rövid idejű növelésével megakadályozza, hogy az elektróda megtapadjon az olvadékban. Ez a funkció megkönnyíti a nagy cseppekkel történő hegesztést alacsony áramok mellett, különösen rövid hegesztőívek esetén.

Szállítási terjedelem:

Hegesztési tápegység VECTOR Tokyo 2300 DC
Hegesztőkábelek

TIGfáklya SR 17 4 m
földkábel 2,5 m 10-25 gumiköpennyel
elektródakábel 2,5 m 10-25 gumiköpennyel
TIG tartozékok

1x Gáztömlő
2x Szorító SR 17/18/26 1,6 L=50 mm
2x Szorító SR 17/18/26 2,4 L=50 mm
2x Szorítóház SR 17/18/26 1,6 mm
2x Szorítóház SR 17/18/26 2,4 mm
4x Kerámia fúvóka SR 17/18/26 No. 4/5/6/7
1x Elektródaburkolat SR 17/18/26 hosszú
1x Elektródaburkolat SR 17/18/26 rövid

Műszaki paraméterek:
Bemeneti feszültség 50/60 Hz: 1x230 ( /-15%) V
Védelem: 16 A
Üres feszültség: 74 V
Hegesztési áramtartomány: TIG: 10 - 200 A / MMA: 10 - 170 A
Terhelhetőség 100% (40°C-on) (?): TIG: 125 A / MMA: 90 A
Terhelhetőség 30% (40°C) (?): MMA: 170 A
Terhelhetőség 40% (40°C-on): TIG: 200 A
Védettség: IP 21
Méretek HxSxM: 380 x 160 x 320 mm
Súly: 6,5 kg
Hegesztőkábel csatlakozó mérete: 10-25
