Gérvágó fűrész Scheppach HM 140 L

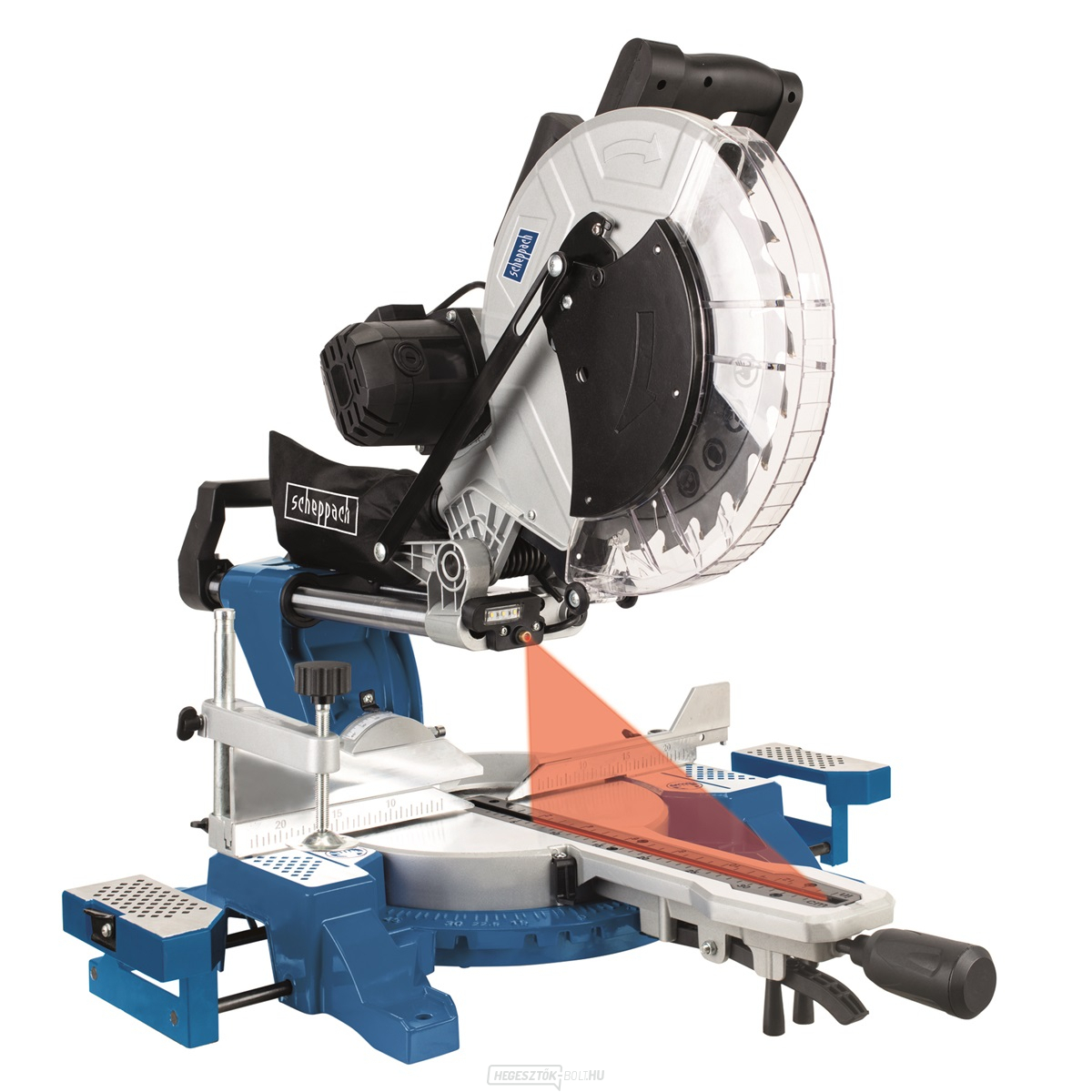

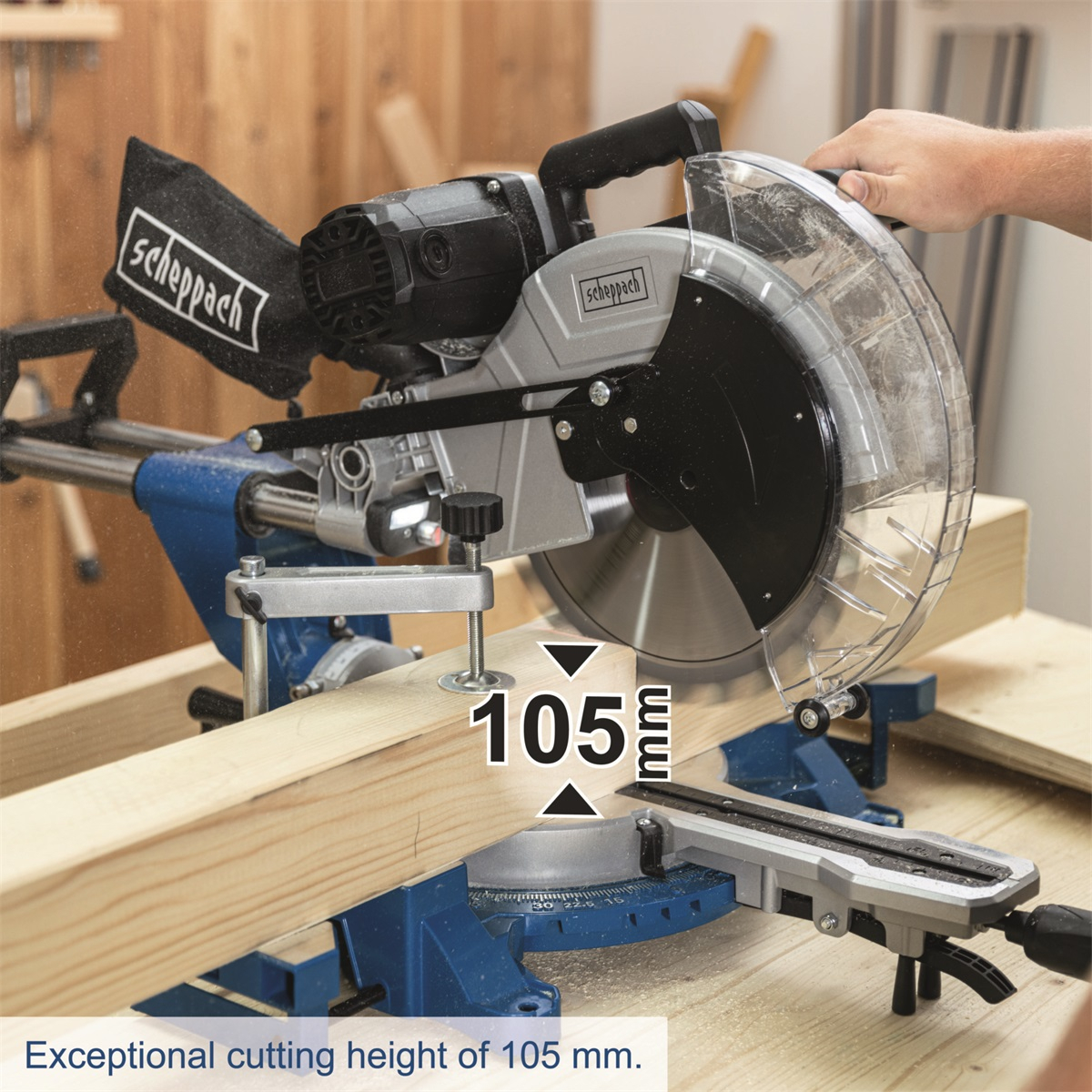

A Scheppach HM 140 L gérvágó egy elektromos gérvágó, amelyet precíz vágásokhoz, gérvágásokhoz, valamint a kialakításnak megfelelően kombinált ferde vágásokhoz terveztek. A 5901218901-es pontos modell 30 mm-es vágótárcsával működik, motorja pedig 2000 W teljesítményű. Az alapbeállítás mellett a vágási kapacitás 330 × 105 mm.

A fűrész gérlécek, deszkák, lécek, padlólapok, padlóelemek és egyéb faalkatrészek előkészítéséhez használható. A csúszó szerkezet – amennyiben a modellben alkalmazásra kerül – növeli a vágási szélességet; a forgóasztal beállítja a ferde vágást, a vágófej dőlésszöge pedig a ferde vágást eredményezi. A konkrét határértékek a hitelesített táblázatban szerepelnek, és azok nem vihetők át a hasonló nevű változatból.

Pontos vágás és ferde

vágások A tiszta eredmény érdekében nemcsak a szög beállítása fontos, hanem a megfelelő fűrészlap, az anyag szilárd megtámasztása és a vágóegység egyenletes előtolása is. A munkadarabnak teljes felületével az asztalra és a támasztó vonalzóra kell támaszkodnia. Hosszú alkatrészek esetén célszerű azonos magasságú támasztékokat használni, hogy az anyag vágás közben ne süllyedjen le, és ne nyomja oldalra a vágókorongot.

A sorozatvágás előtt érdemes próba vágást végezni, és szögmérővel ellenőrizni a tényleges szöget. A szokásos pozíciók ütközői meggyorsítják a beállítást, de az eredmény pontossága a konkrét gép beállításától, az anyag egyenességétől és a tárcsa állapotától függ. A lézer vagy az árnyékvonal segít a tájolásban, de nem helyettesíti a méretek és a fogak vonalhoz viszonyított helyzetének ellenőrzését.

Tárcsa és megfelelő

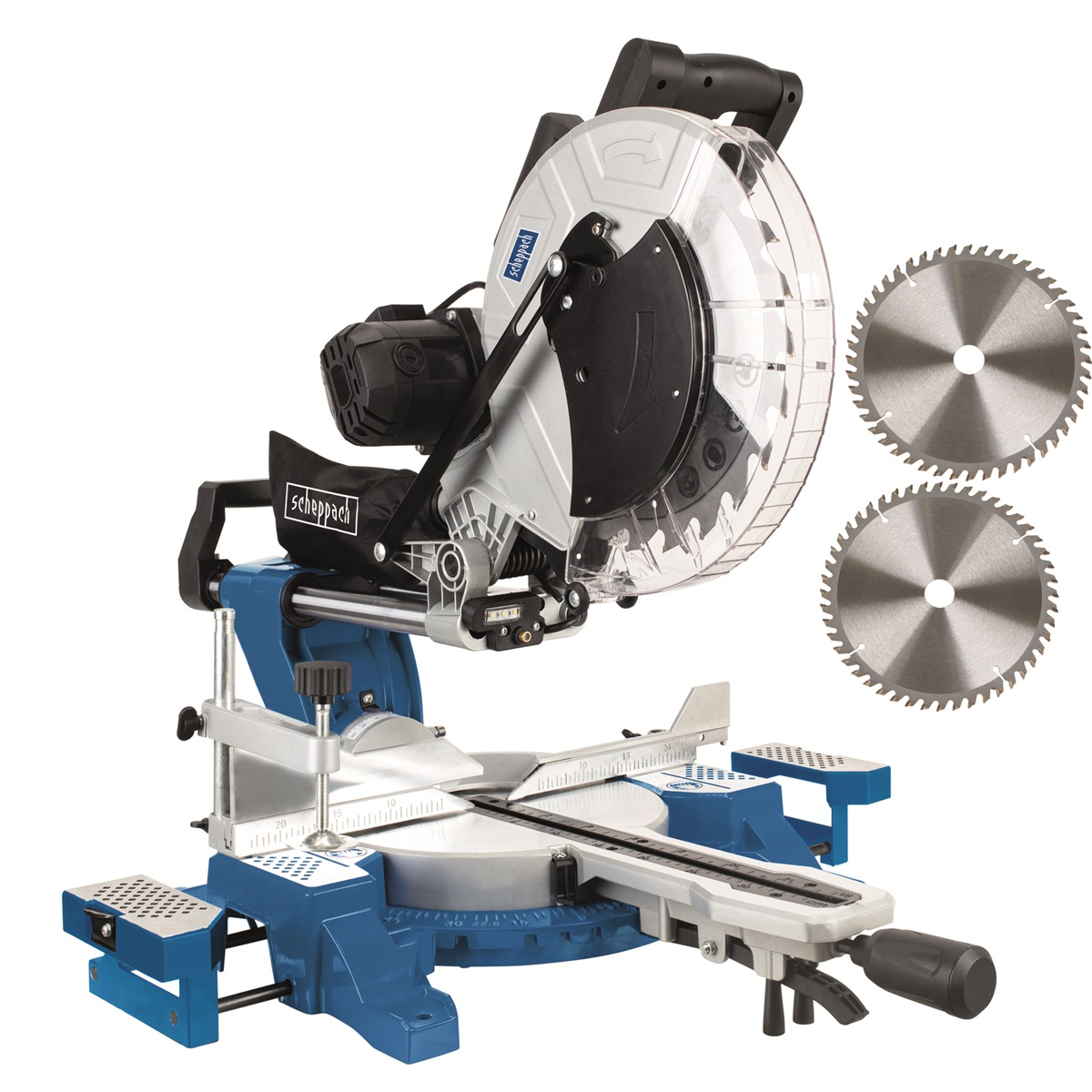

anyag: A tárcsa átmérőjének és befogónyílásának meg kell felelnie a modell műszaki adataival. A fogak számát és geometriáját az anyag alapján kell kiválasztani: a durvább fogazás gyorsabban vezeti el a forgácsot szerkezeti vágáskor, míg a finomabb tárcsa általában tisztább éleket hagy a lécek és lemezanyagok esetében. Mindig tartsa be a tárcsa megengedett fordulatszámát és a gyártó által előírt felhasználási feltételeket.

Ha a gyártó többféle anyagot engedélyez, akkor a megfelelő tárcsát kell felhelyezni. A szokásos faipari tárcsát nem lehet automatikusan alkalmasnak tekinteni alumínium, acél vagy műanyag megmunkálására. A munkadarabot feltétlenül tisztítsa meg a laza részekről; használt fa esetén ellenőrizze a szögeket, csavarokat és egyéb fémtárgyakat.

Fő előnyök

• Ismételhető vágás: a rögzített ütköző és a megfelelően beállított asztal megkönnyíti az azonos alkatrészek gyártását.

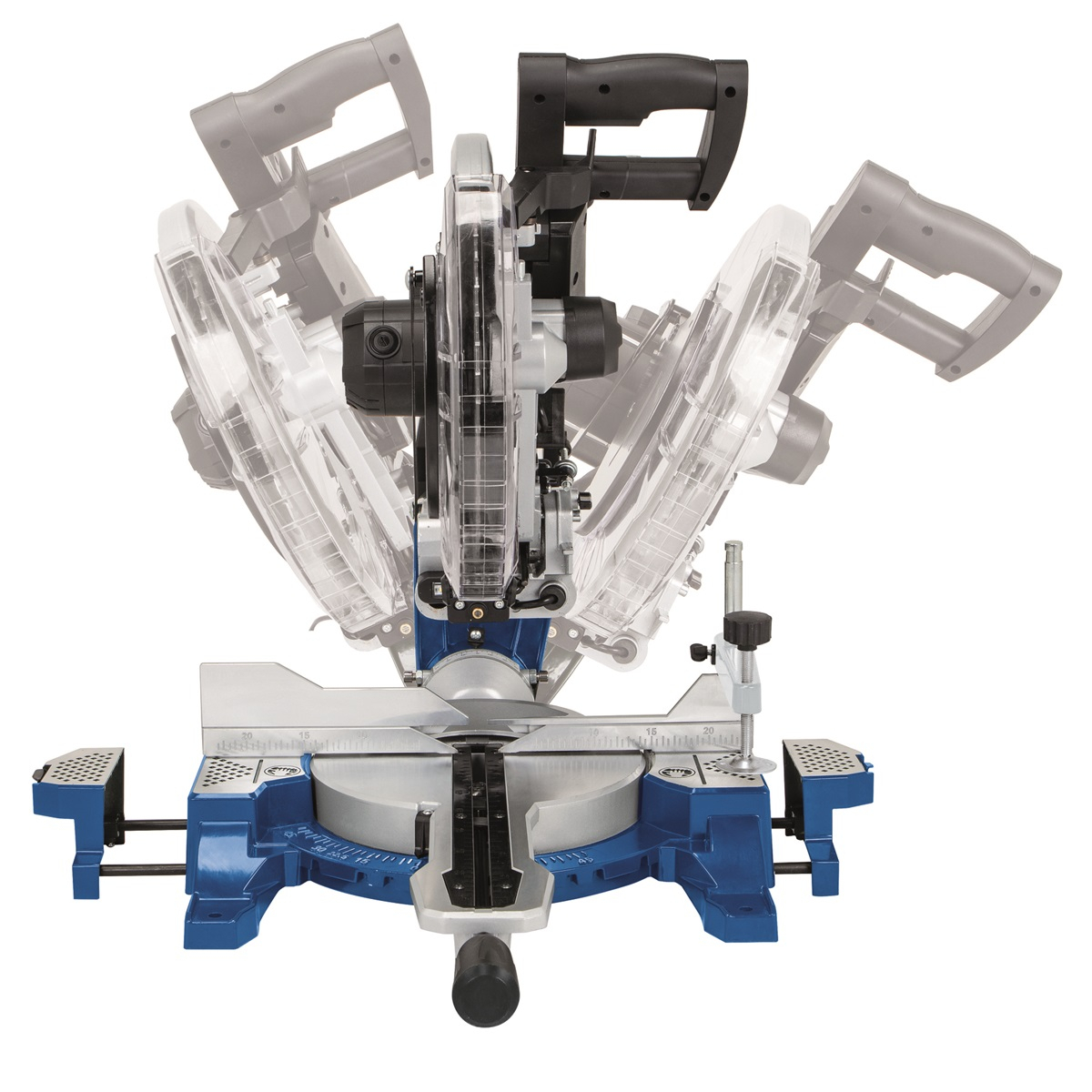

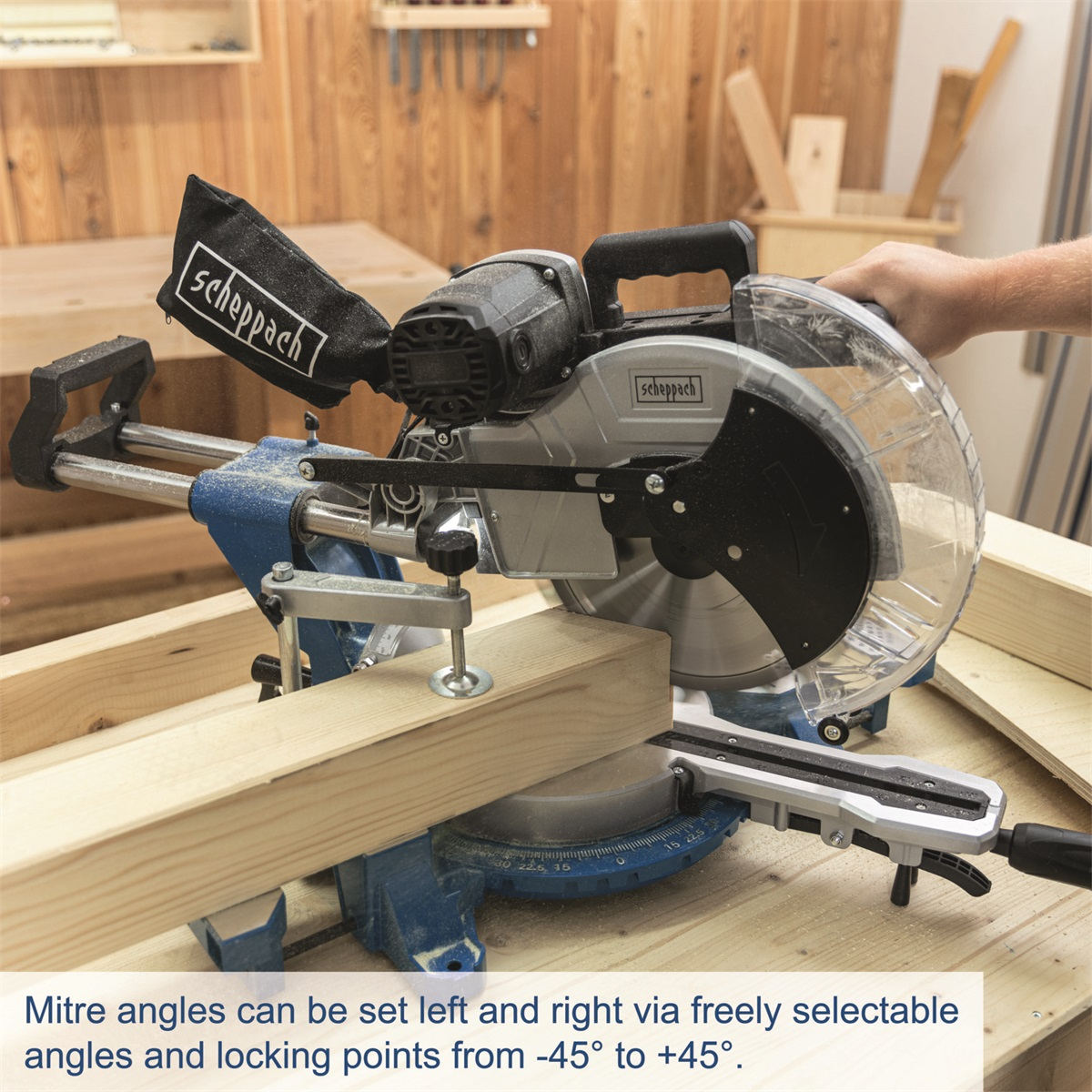

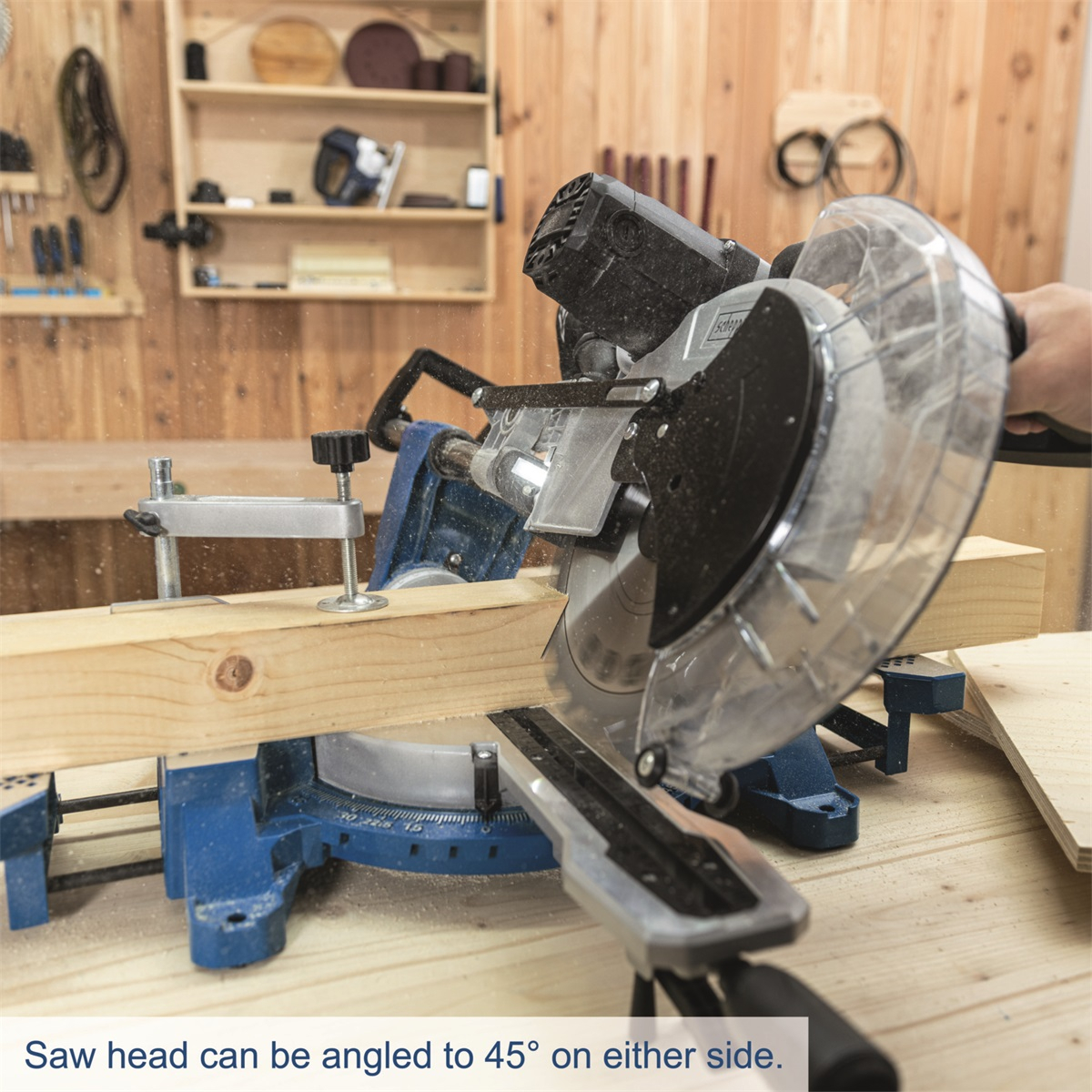

• Ferdevágás és ferde vágás: a két síkban történő beállítás kiterjeszti a felhasználási lehetőségeket keretek, lécek és szerkezeti csatlakozások gyártásánál.
• Vágási kapacitás: a táblázatban szereplő méretek az egyes szögkombinációk esetén elérhető tényleges keresztmetszetet mutatják.
• Stabil vezetés: az anyagtámaszok és a rögzítés korlátozzák a munkadarab elmozdulását.
• Elszívás: egy megfelelő porszívó csatlakoztatása javítja a kilátást és csökkenti a szabadon repülő fűrészpor mennyiségét.

A munkaterület előkészítése és

a biztonság

:

A gépet egy sík és megfelelő teherbírású munkafelületre kell rögzíteni. A csatlakoztatás előtt ellenőrizze az áramellátást, a kábel sértetlenségét, a tárcsa helyes felszerelését, a burkolat működését és az összes beállítás meghúzását. A tolófűrész mögötti térnek lehetővé kell tennie a vezető teljes mozgását anélkül, hogy az falhoz vagy más berendezéshez érne.

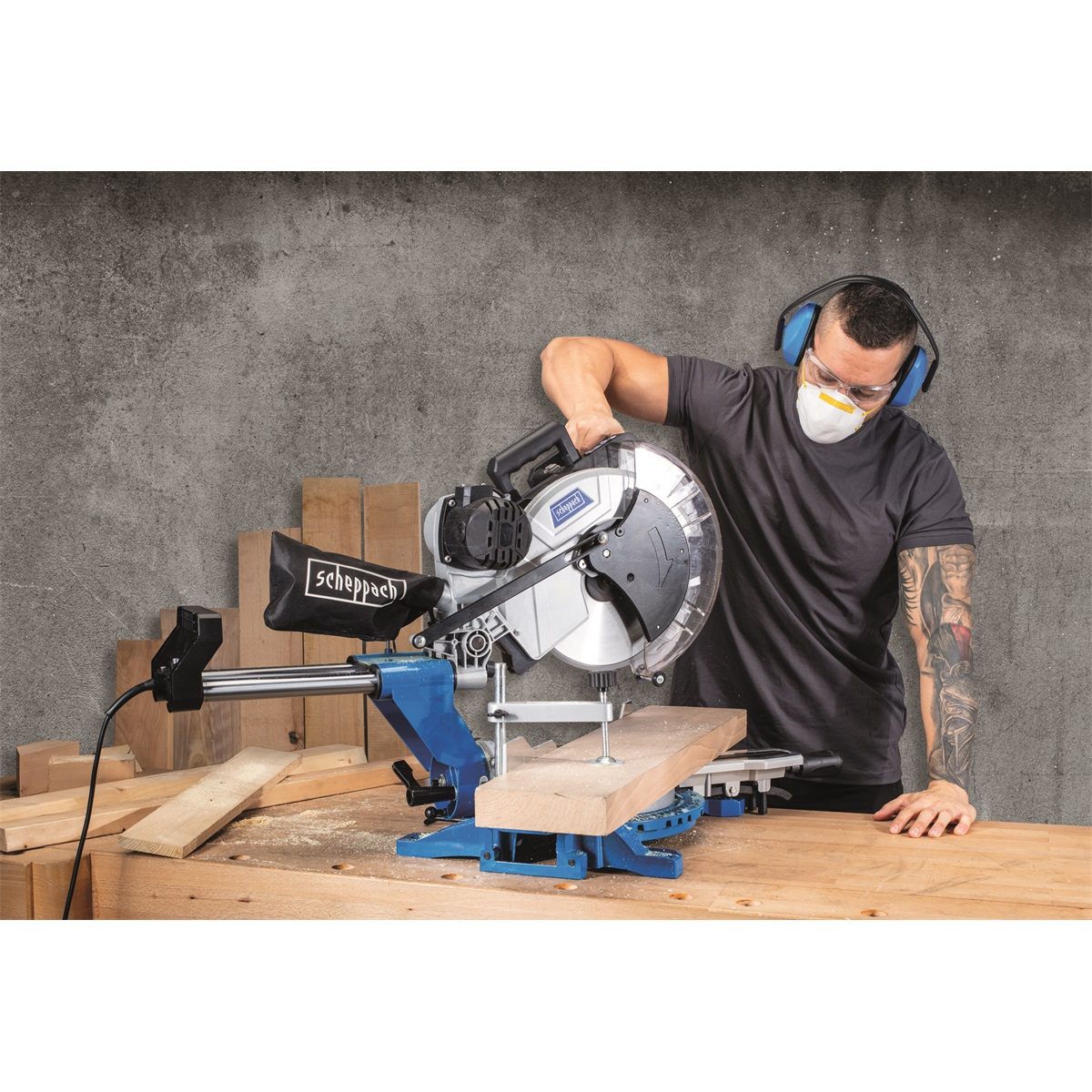

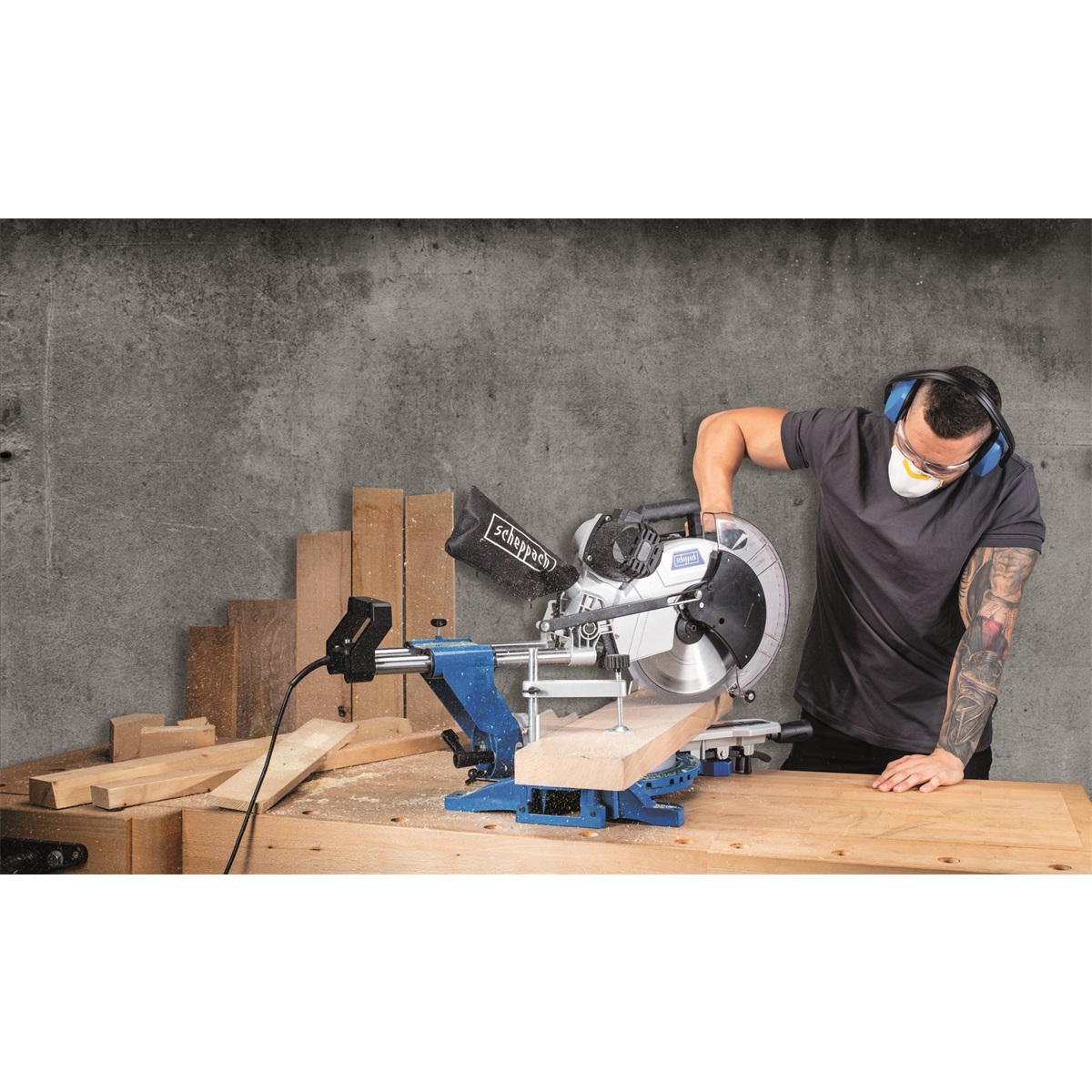

Vágás közben viseljen szem- és hallásvédőt. Tartsa a kezét a vágókorong pályáján kívül, rövid darabokat ne vágjon biztonságos rögzítés nélkül, és ne távolítsa el a vágási maradékokat, amíg a vágókorong teljesen le nem áll. A vágókorong cseréjét, a tisztítást és a beállítást kizárólag a hálózatról való leválasztás után, valamint a konkrét modell használati utasításának megfelelően végezze el.

Karbantartás és

pontosság-

ellenőrzés

: Rendszeresen tisztítsa meg az asztalt, a hornyokat, a burkolatot és a elszívóterületet. A lerakódott fűrészpor korlátozhatja a burkolat mozgását, vagy ronthatja a munkadarab illeszkedését. Ellenőrizze a korong állapotát, az előtolás játékát, a vonalzó merőlegességét és az ütközők meghúzottságát. A tompa vagy sérült fűrészlap növeli a munkadarabra nehezedő nyomást, a felmelegedést és a vágás eltérítésének kockázatát.

További modelleket a gérvágók kategóriában talál. Megtekintheti a Scheppach márka egyéb gépeit is. A kivitel, a fűrészlap és a vágási kapacitás kiválasztásában segítséget nyújt a „Hogyan válasszuk ki a gérvágót?” című tanácsadó cikk.
