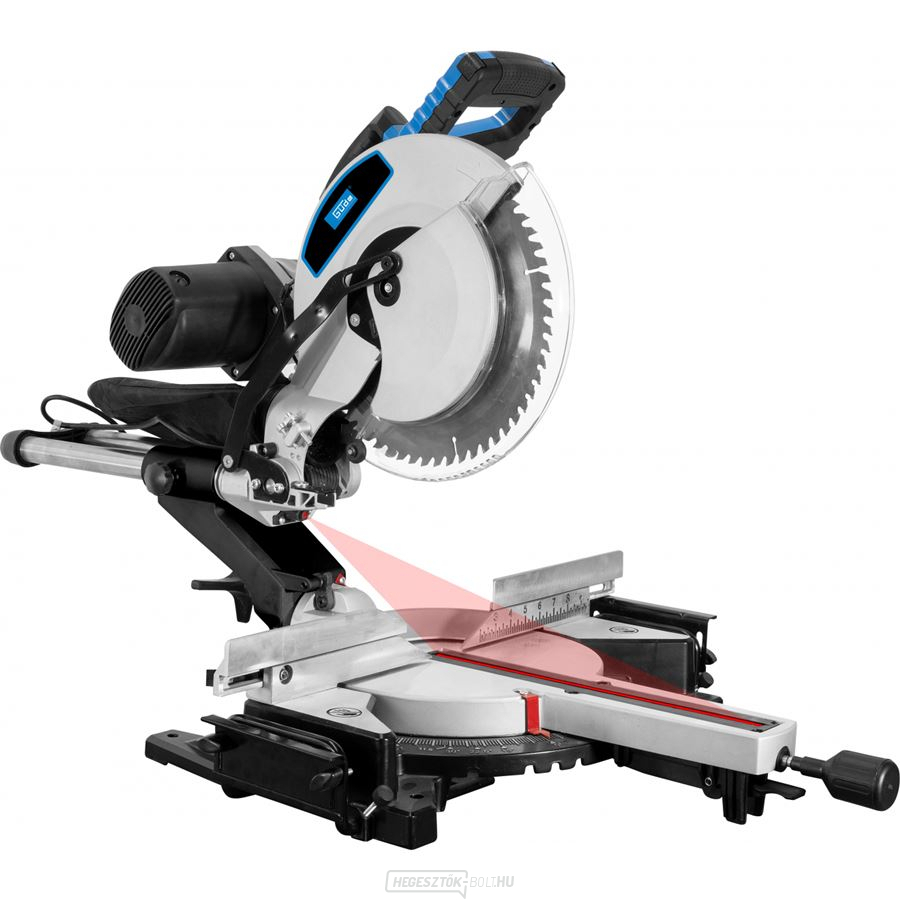

A Gude GRK 3034.1 BSL radiális gérvágó egy elektromos gérvágó, amelyet precíz vágásokhoz, gérvágásokhoz, valamint a kialakításnak megfelelően kombinált ferde vágásokhoz terveztek. A 55259-es modell 305 × 30 mm-es vágótárcsával működik, motorja 2 000 W/P1 teljesítményű. Az alapbeállítás melletti meghatározó vágási kapacitás 90 × 340 mm.

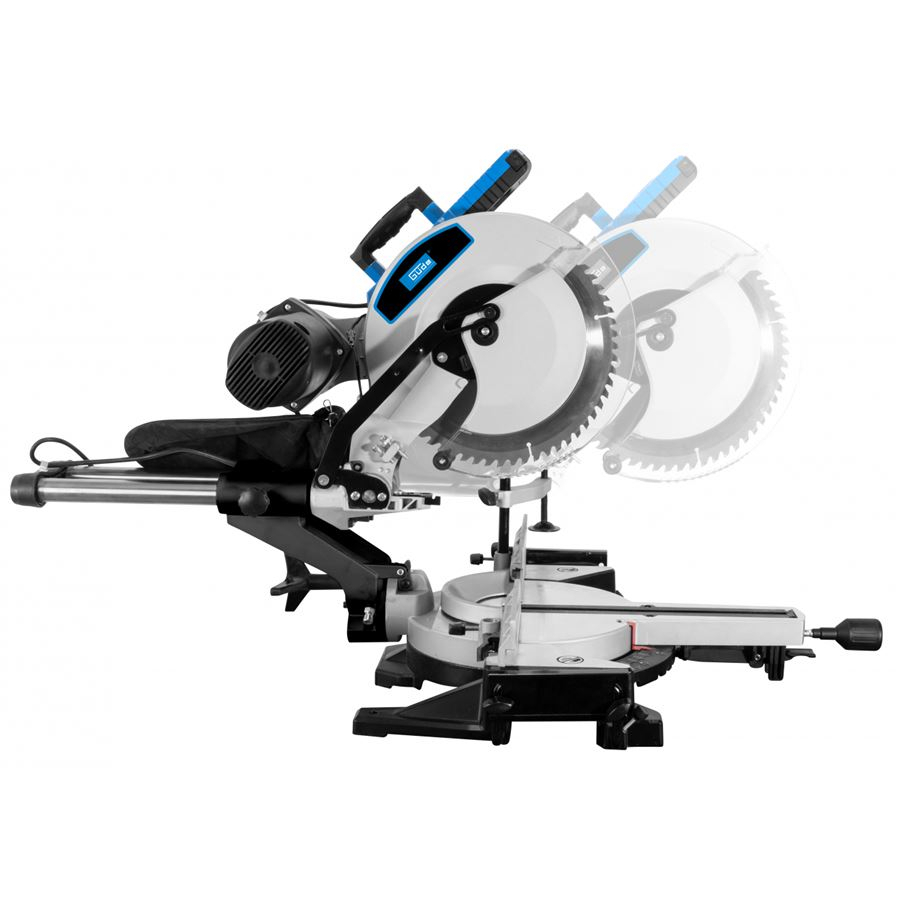

A fűrész gerendák, deszkák, lécek, padlólapok, padlóelemek és egyéb faalkatrészek előkészítéséhez használható. A csúszó szerkezet – amennyiben a modellben alkalmazásra kerül – növeli a vágás szélességét; a forgóasztal beállítja a gérvágást, a fej dőlésszöge pedig a ferde vágást biztosítja. A konkrét határértékeket a hitelesített táblázat tartalmazza, és azokat nem lehet átvenni a hasonló nevű változatból.
Pontos vágás és ferde

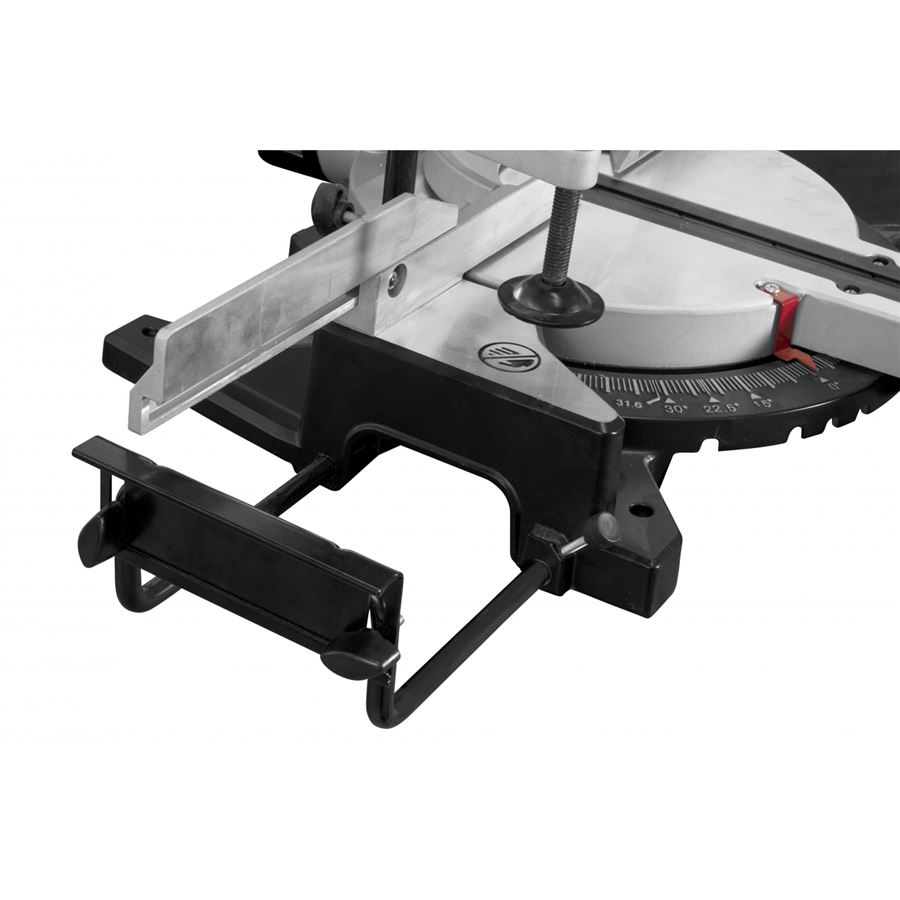

vágások: A tiszta eredmény érdekében nemcsak a szög beállítása fontos, hanem a megfelelő vágókorong, az anyag szilárd megtámasztása és a vágóegység egyenletes előtolása is. A megmunkálandó anyagnak teljes felületével az asztalra és a támasztó vonalzóra kell feküdnie. Hosszú alkatrészek esetén célszerű azonos magasságú támasztékokat használni, hogy az anyag a vágás során ne süllyedjen le, és ne nyomja oldalra a vágókorongot.
A sorozatvágás előtt érdemes próba vágást végezni, és szögmérővel ellenőrizni a tényleges szöget. A szokásos pozíciókhoz tartozó ütközők meggyorsítják a beállítást, de az eredmény pontossága a konkrét gép beállításától, az anyag egyenletességétől és a tárcsa állapotától függ. A lézer vagy az árnyékvonal segít a tájolásban, de nem helyettesíti a méretek és a fogak helyzetének ellenőrzését a vonalhoz képest.
A tárcsa és
a
megfelelő
anyag: A tárcsa átmérőjének és befogófuratának meg kell felelnie a modell műszaki adatait. A fogak számát és geometriáját az anyag alapján kell kiválasztani: a durvább fogazat gyorsabban eltávolítja a forgácsot szerkezeti vágáskor, míg a finomabb korong általában tisztább élt hagy a léceknél és a lemezanyagoknál. Mindig tartsa be a korong megengedett fordulatszámát és a gyártó által előírt felhasználási feltételeket.
Ha a gyártó többféle anyagot engedélyez, akkor a megfelelő korongot kell felhelyezni. A szokásos faipari korongot nem lehet automatikusan alkalmasnak tekinteni alumínium, acél vagy műanyag megmunkálására. A munkadarabot feltétlenül mentesítse a laza részektől; használt fa esetén ellenőrizze a szögeket, csavarokat és egyéb fémtárgyakat.
Fő előnyök
- Ismételhető vágás: a rögzített ütköző és a megfelelően beállított asztal megkönnyíti az azonos alkatrészek gyártását.

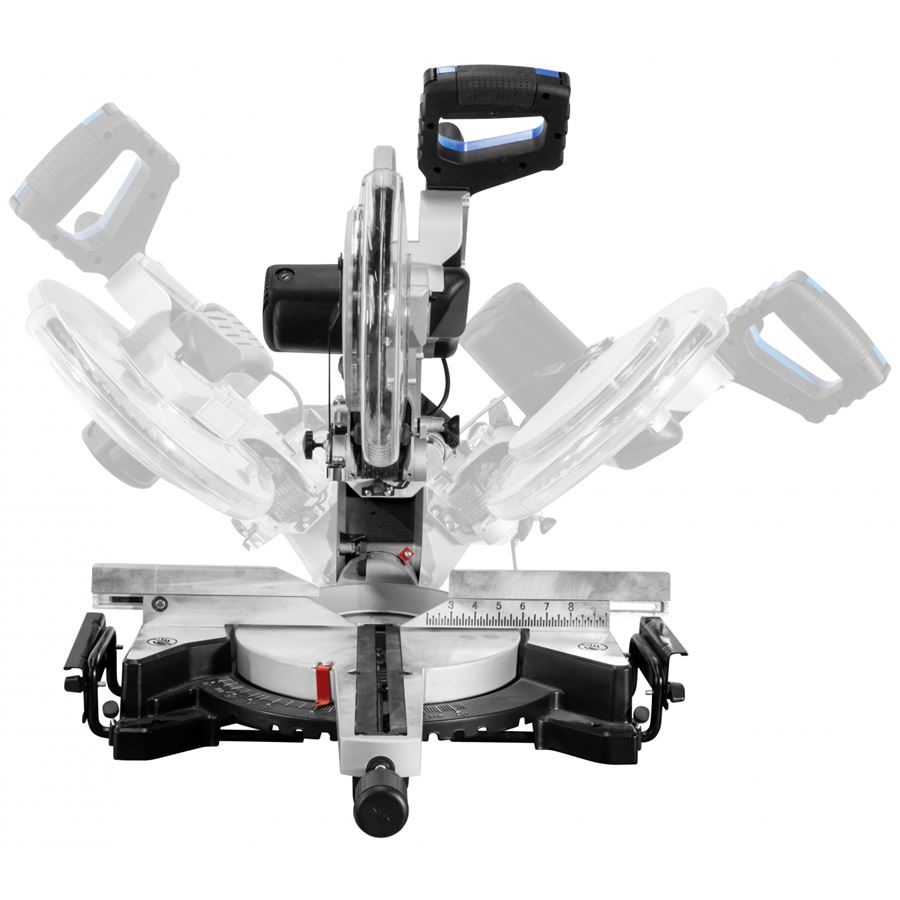

- Ferdevágás és ferde vágás: a két síkban történő beállítás kiterjeszti a felhasználási lehetőségeket keretek, lécek és szerkezeti csatlakozások gyártásánál.
- Vágási kapacitás: a táblázatban szereplő méretek a különböző szögkombinációk esetén elérhető tényleges keresztmetszetet mutatják.
- Stabil vezetés: az anyagtámaszok és a rögzítés korlátozzák a munkadarab elmozdulását.
- Elszívás: egy megfelelő porszívó csatlakoztatása javítja a kilátást és csökkenti a szabadon repülő fűrészpor mennyiségét.
Műszaki adatok
| Modell / rendelési szám | 55259 |
|---|---|
| EAN | 4015671326591 |
| Csatlakozás | 230 V~50 Hz |
| Üresjárati fordulatszám | 4 800 min-1 |
| Vágási teljesítmény 45°–90° | 90 × 240 mm |
| Az összeszerelt berendezés szélessége (mm) | 800 |
| Az összeszerelt berendezés hossza (mm) | 1040 |
| Motor teljesítménye | 2 000 W/P1 |
| Vágási teljesítmény 90°–90° | 90 × 340 mm |
| Fűrészlap | 305 × 30 mm |
| Az összeszerelt berendezés magassága (mm) | 740 |
| Súly | 22 kg |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
A táblázat kizárólag a konkrét modellre vonatkozó adatokat tartalmazza. A nettó, bruttó és jelöletlen tömeg nem egyezik meg; a csomagolás méreteit csak akkor adjuk meg, ha azok kifejezetten megerősítést nyertek.
A munkaterület előkészítése és
a biztonság A gépet egy sík és megfelelő teherbírású munkafelületre kell rögzíteni. A csatlakoztatás előtt ellenőrizze az áramellátást, a kábel sértetlenségét, a tárcsa helyes felszerelését, a burkolat működését és az összes beállítás meghúzását. A csúszó fűrész mögötti térnek lehetővé kell tennie a vezető teljes mozgását anélkül, hogy az falhoz vagy más berendezéshez érne.
Vágás közben viseljen szem- és hallásvédőt. Tartsa a kezét a vágókorong pályáján kívül, rövid darabokat ne vágjon biztonságos rögzítés nélkül, és ne távolítsa el a vágási maradékokat, amíg a vágókorong teljesen le nem áll. A vágókorong cseréjét, a tisztítást és a beállítást kizárólag a hálózatról való leválasztás után, valamint a konkrét modell használati utasításának megfelelően végezze.
Karbantartás és
pontossági
ellenőrzés
: Rendszeresen tisztítsa meg az asztalt, a hornyokat, a burkolatot és a elszívó területet. A lerakódott fűrészpor korlátozhatja a burkolat mozgását, vagy ronthatja a munkadarab illeszkedését. Ellenőrizze a tárcsa állapotát, az előtolás játékát, a vonalzó merőlegességét és az ütközők meghúzását. A tompa vagy sérült fűrészlap növeli a munkadarabra nehezedő nyomást, a felmelegedést és a vágás eltérítésének kockázatát.
További modelleket a gérvágók kategóriában talál. Megtekintheti a GÜDE márka egyéb gépeit is. A kivitel, a fűrészlap és a vágási kapacitás kiválasztásában segítséget nyújt a „Hogyan válasszunk gérvágót?” című tanácsadó cikk.
Gyakran feltett kérdések
Milyen fűrészkorong alkalmas a fűrészhez?
Tartsa be az előírt átmérőt, befogónyílást, maximális fordulatszámot és a vágandó anyagra vonatkozó előírásokat. A fogak számát a kívánt vágási sebesség és a vágás tisztasága alapján válassza ki.
Mit jelentenek a 90°/90° és 45°/45° vágási méretek?

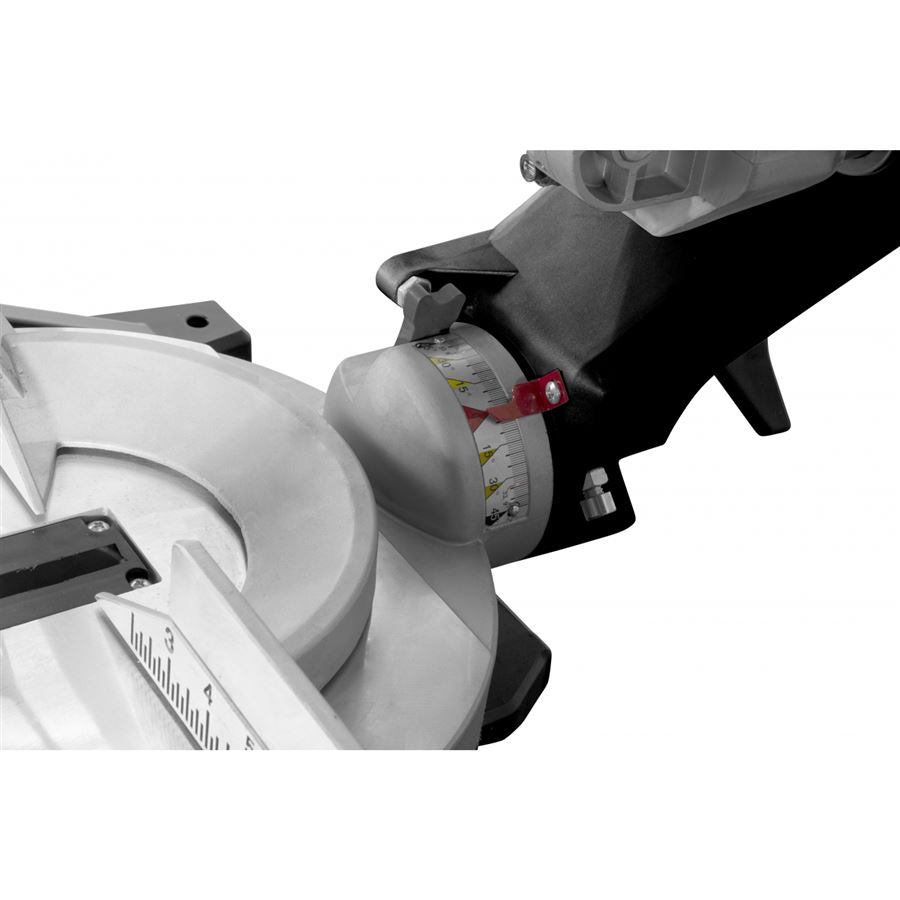

Az első adat a forgóasztal gérvágási beállítását, a második pedig a fűrészfej dőlésszögét jelöli. A szög változásával általában csökken a vágás elérhető szélessége vagy magassága.
A lézer vagy az XPS jelzi-e a vágás pontos élét?
Ez csak egy segédeszköz a gyors beállításhoz. Pontos vagy sorozatgyártás előtt mindig ellenőrizze a pozíciót egy tényleges próba vágással.
Miért kell megkülönböztetni a nettó és a bruttó tömeget?
A nettó a gép saját tömegét, a bruttó pedig a szállítási egységét jelenti. A termék szűréséhez a nettó értéke releváns; a bruttó a logisztikához és a szállításhoz tartozik.
