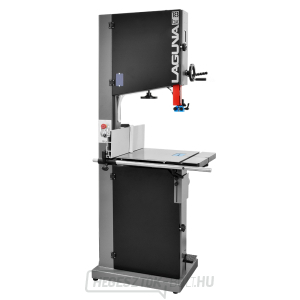

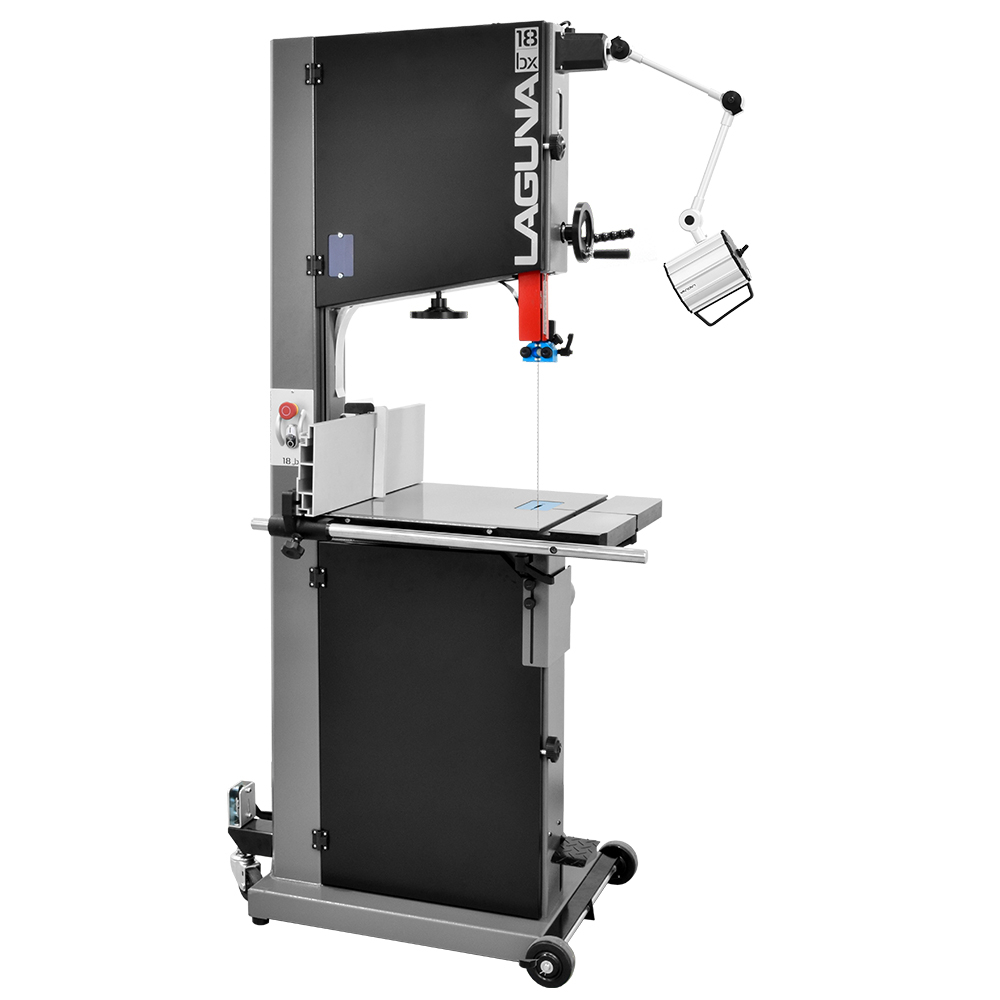

Az IGM LAGUNA 18BX 400 V-os szalagfűrész a fa és a lemezanyagok egyenes, hosszanti, keresztirányú és profilvágására szolgál a gyártó által meghatározott határok között. A pontos modell a 151-18BX rendelési szám alatt szerepel, és 400 V-os tápfeszültséget használ. A folyamatosan keringő fűrészszalag keskeny vágást eredményez, csökkenti az anyagveszteséget, és lehetővé teszi olyan magasabb munkadarabok megmunkálását is, amelyekhez a hagyományos asztali körfűrész nem elegendő.
A választáskor fontos összehasonlítani a maximális vágási magasságot, a keret kinyúlását, a szalag hosszát és megengedett szélességét, a szalag sebességét, az asztal méretét és annak dönthetőségét. A vágási magasság határozza meg a munkadarab vastagságát, míg a kinyúlás korlátozza a vágás és az él közötti távolságot. Ennél a modellnél 410 mm-es maximális vágási magassággal és 460 mm-es kinyúlással kell számolni. Az adatokat mindig a pontos változatra vonatkoztassa, és ne egy másik generációból származó, hasonló nevű gépre.
Felépítés és gyakorlati

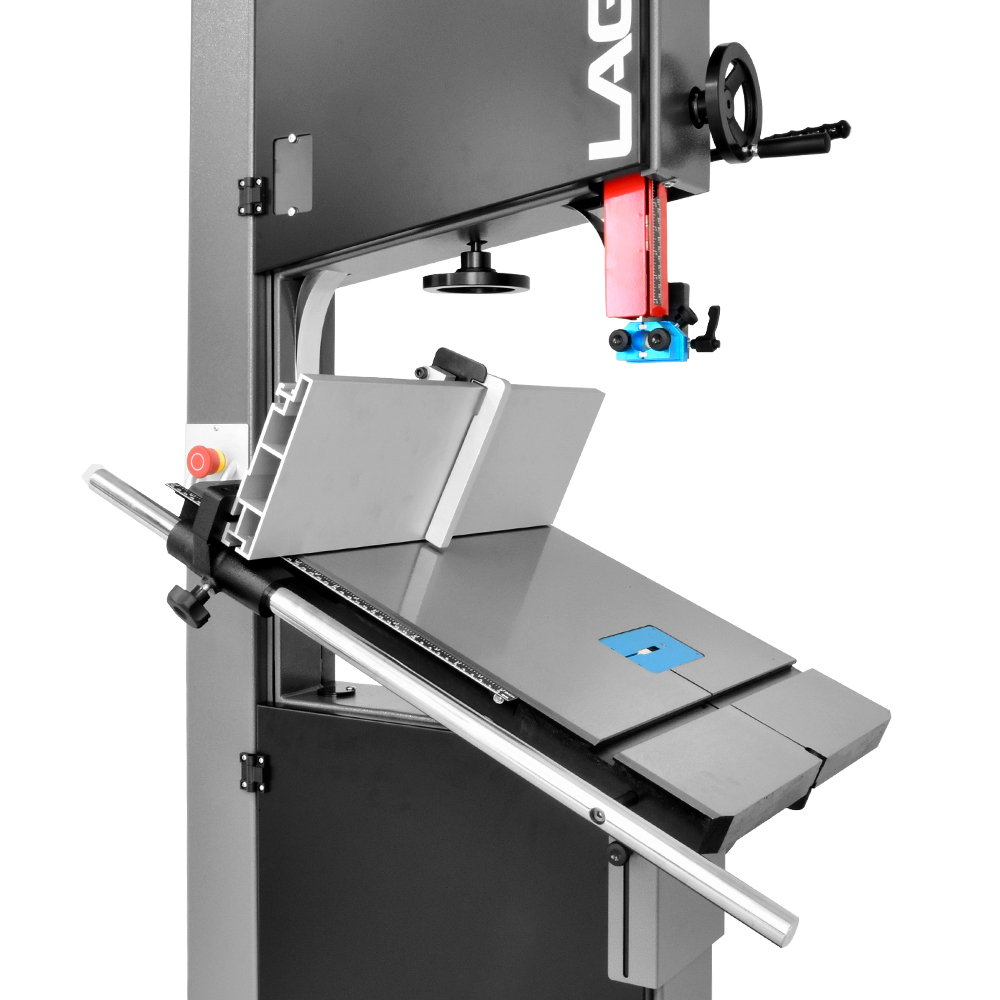

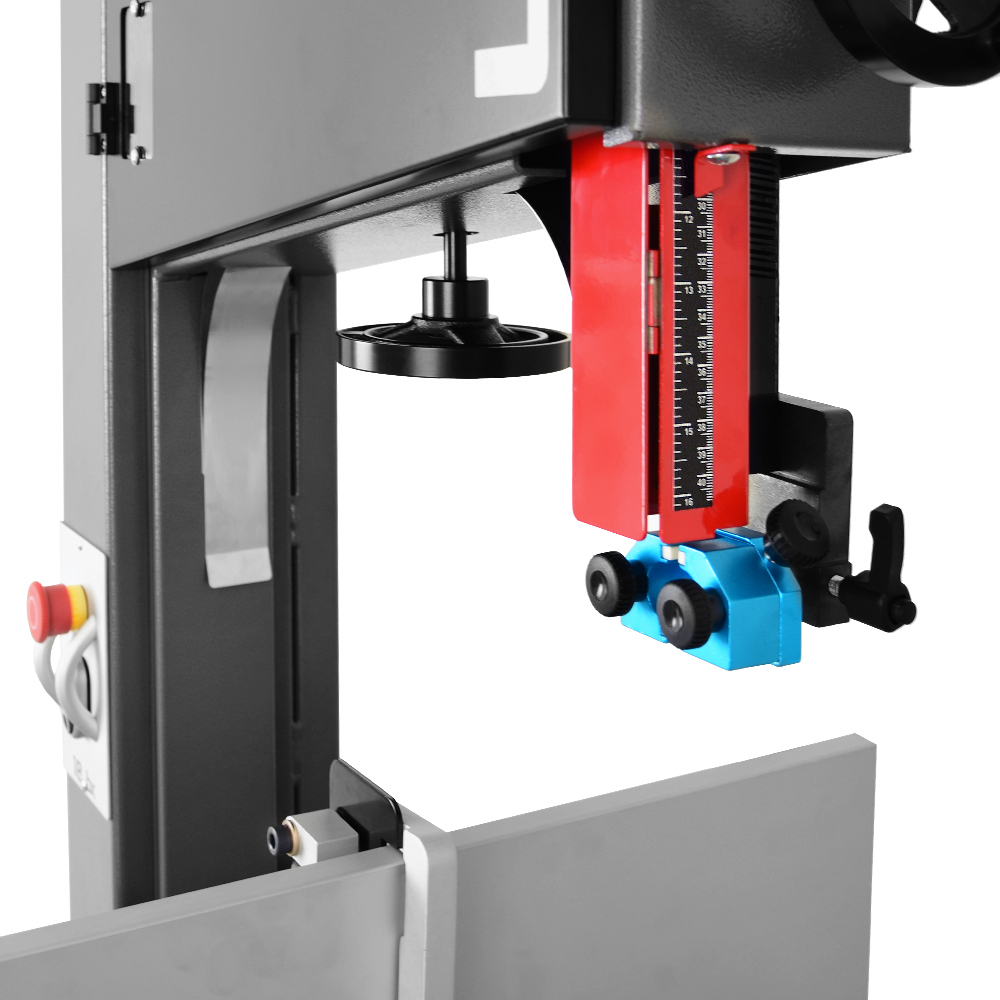

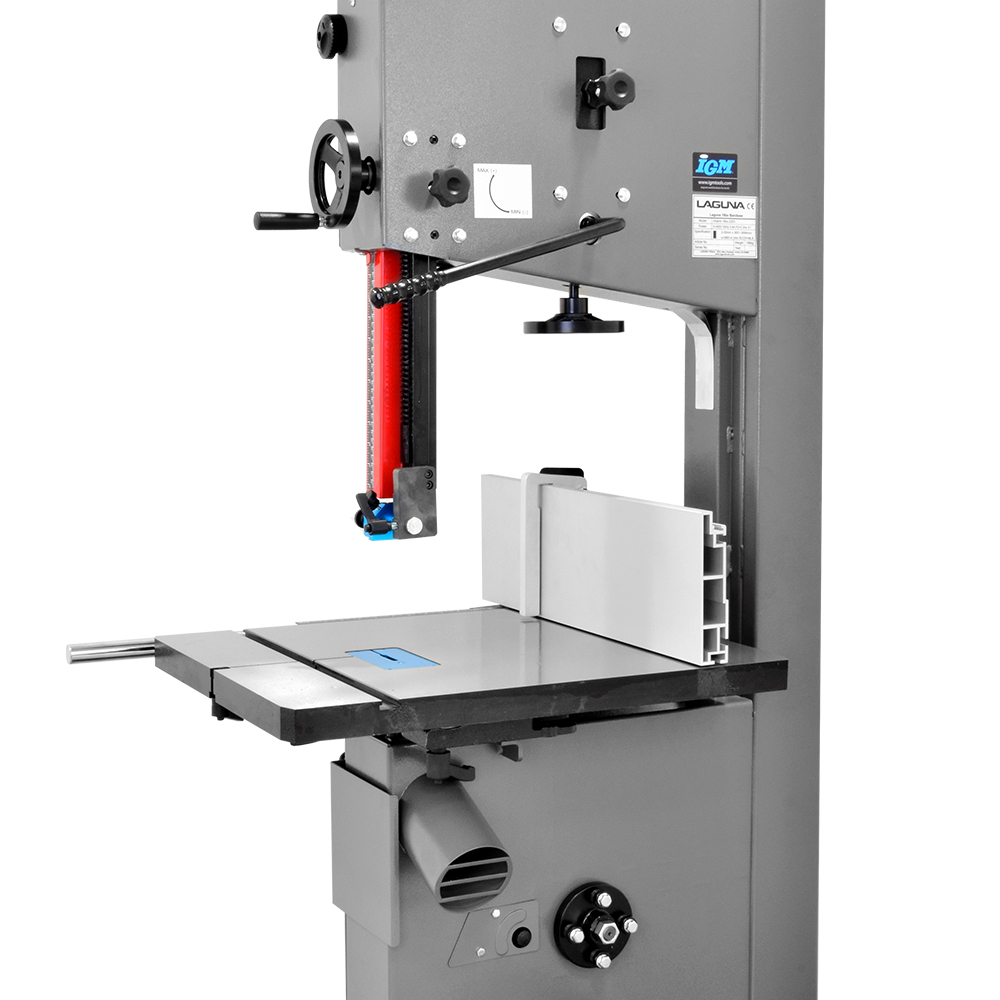

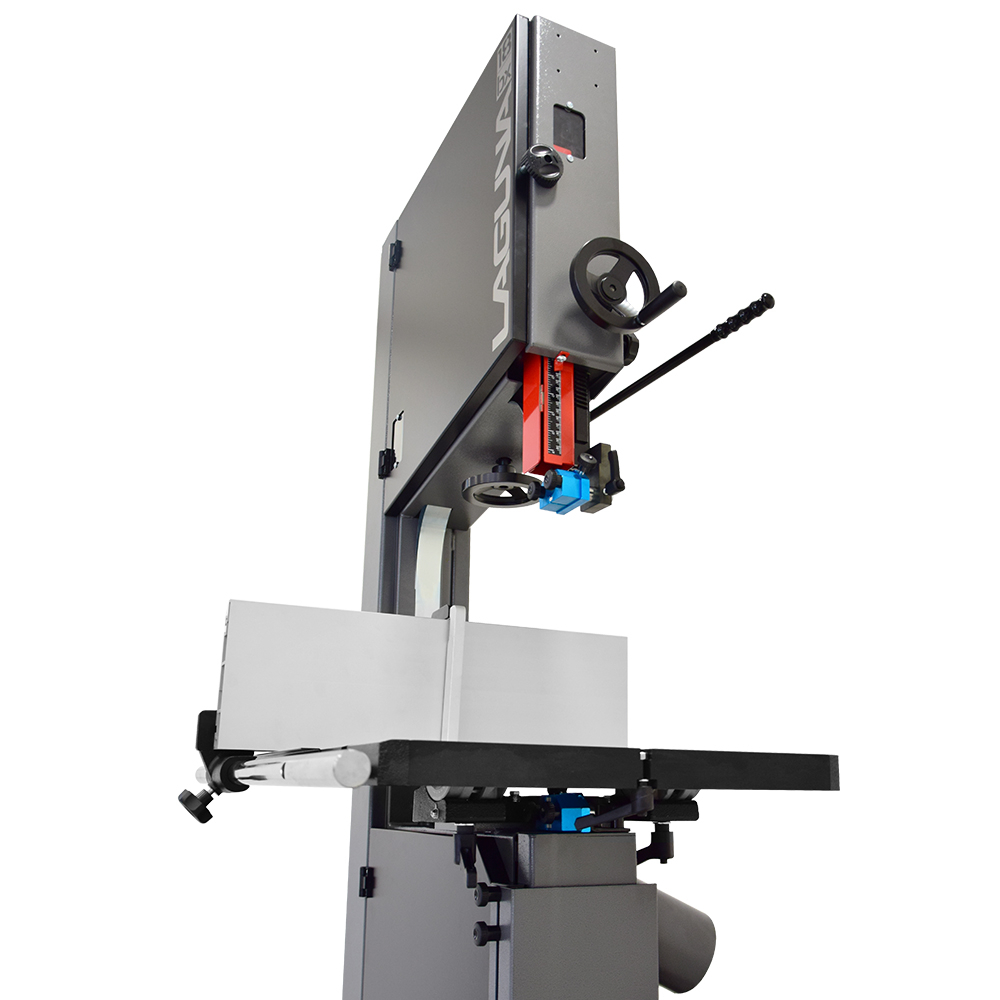

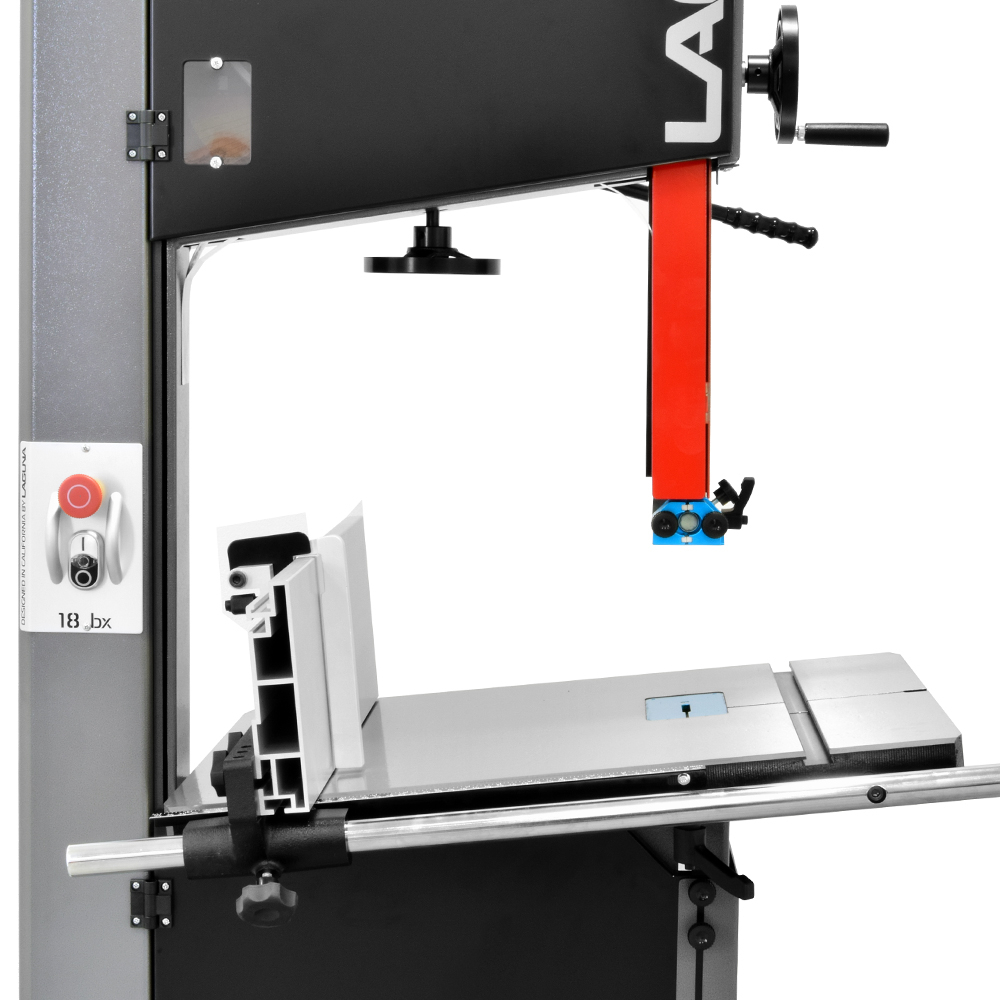

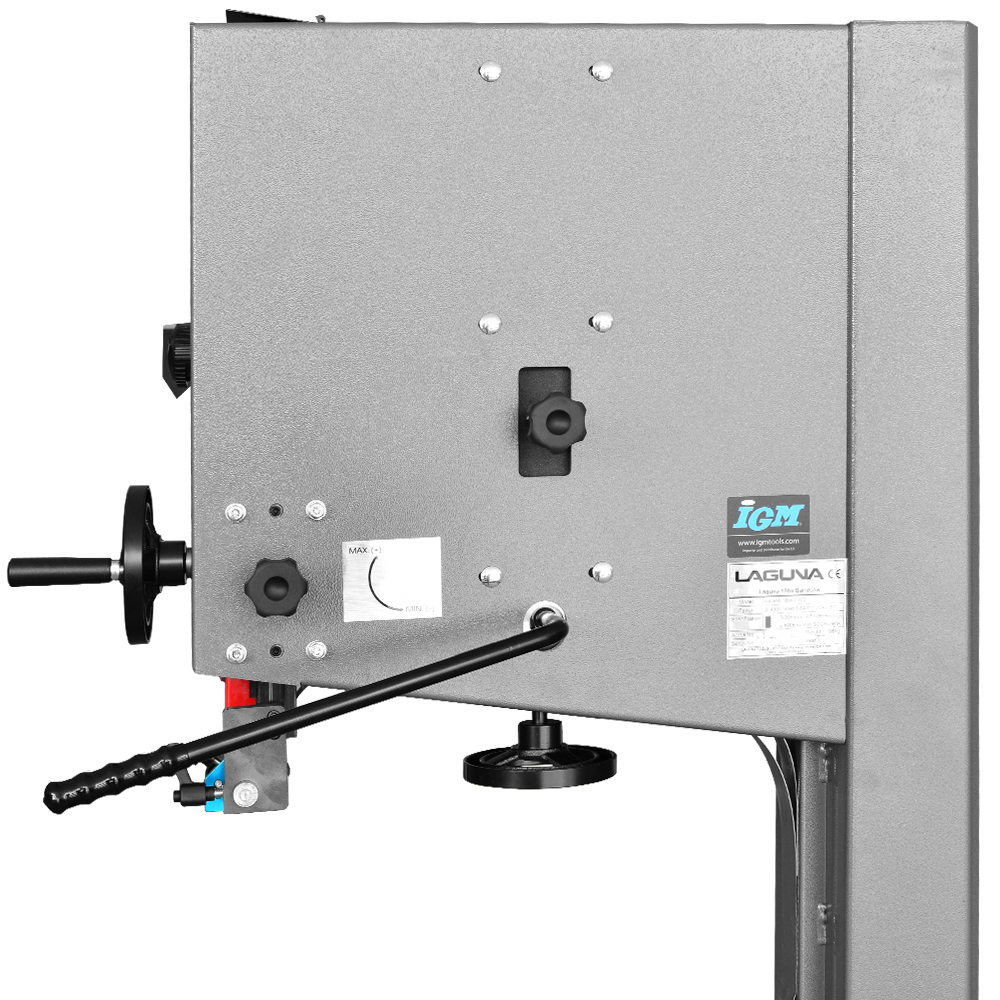

alkalmazás A szalagfűrész alkalmas gerendák, deszkák, lécek, ívek, sablonok és egyéb alkatrészek előkészítésére. A hosszanti vonalzó segít az állandó szélesség fenntartásában, a szögvezető megkönnyíti az ismétlődő keresztvágásokat, a dönthető asztal pedig ferde vágásokat tesz lehetővé. A pontos munkavégzéshez az asztalnak merevnek kell lennie, a vonalzónak párhuzamosnak kell lennie a szalaggal, és a felső vezetőt közvetlenül a munkadarab fölé kell beállítani. Minél kisebb a szalag szabad hossza a vezető és az anyag között, annál jobban korlátozható annak eltérülése.
- Egyenes vágások: válasszon szélesebb szalagot, megfelelő feszességet és stabil hosszirányú vezetést.
- Formavágások: az ív sugárának meg kell felelnie a szalag szélességének; egy túl széles szalagot nem lehet biztonságosan kényszeríteni egy kis ívbe.
- Magasabb munkadarabok: a vágás magasságának növekedésével csökken a hiba toleranciája a feszesség, az élesség és a vezetés tekintetében.
- Sorozatgyártás: használjon ütközőket, és először ellenőrizze a méreteket próbavágással.
Fűrészszalag és
a vágás
minősége:
Az eredményt befolyásolja a szalag szélessége, a fogak közötti távolság és geometriája, a test vastagsága, valamint a hegesztés minősége. A finomabb fogazás tiszebb felületet eredményez vékonyabb anyagoknál, de nehezebben vezeti el a fűrészporokat a mély vágásból. A durvább fogazás alkalmasabb tömör fára és nagyobb keresztmetszetekre. A vágás során egyszerre legalább nagyjából három fogat kell bevonni, hogy az egyes fogak ne legyenek túlterhelve; ellenkező esetben a túl sok fog az anyagban lassítja a forgács eltávolítását és növeli a hőmérsékletet.

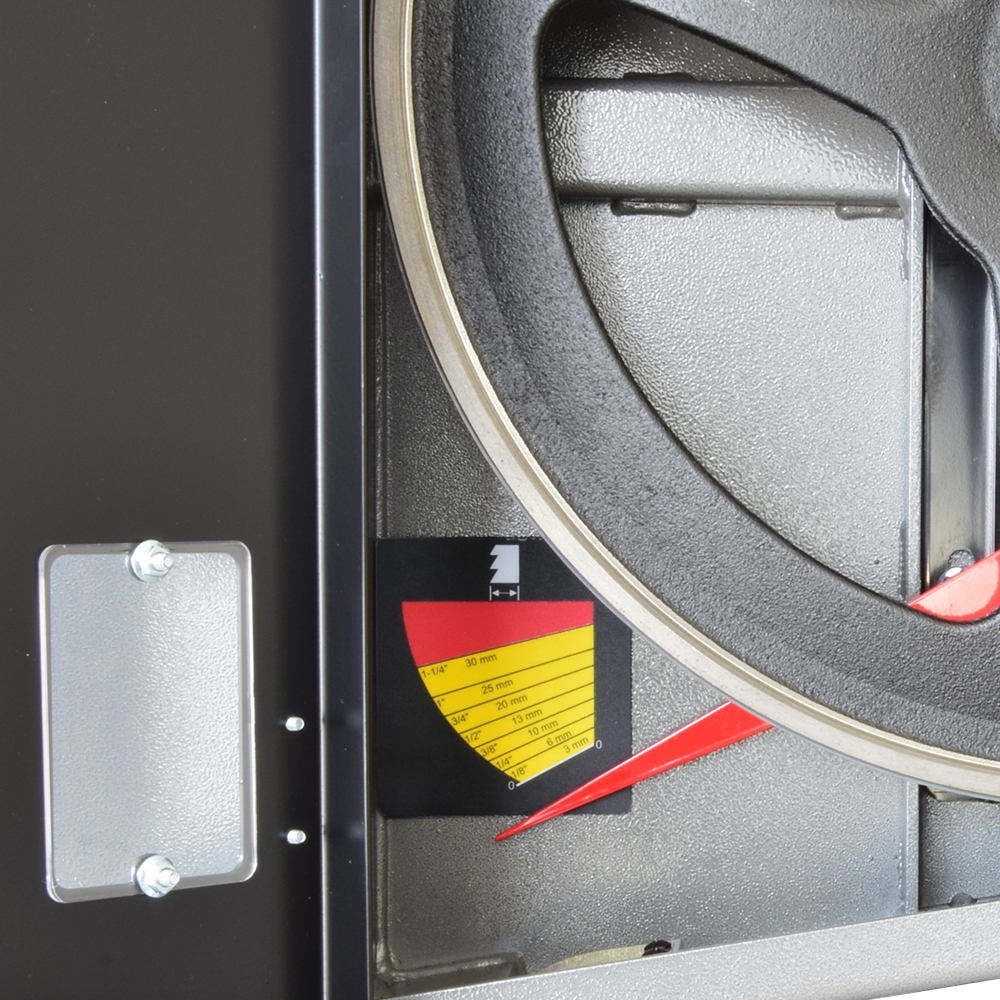

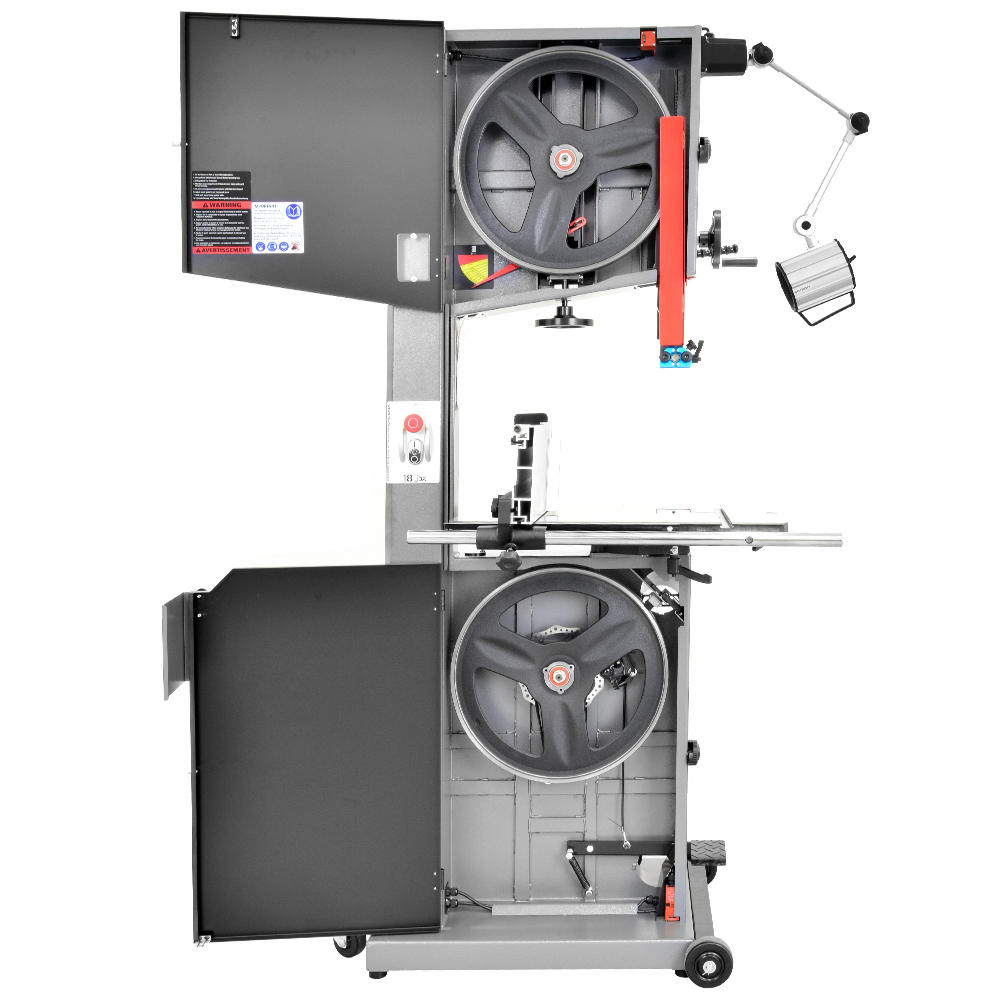

A pótfűrészszalagnak meg kell felelnie az adott fűrész tárcsáihoz és vezetőihez előírt hosszúságnak, szélességtartománynak és megengedett vastagságnak. Felhelyezés után a szalagot középre kell igazítani a tárcsákon, megfelelően meg kell feszíteni, és ellenőrizni kell az oldalsó és hátsó vezetők beállítását. A vezetők nyugalmi állapotban nem szoríthatják folyamatosan a szalagot. Rövid próbaüzem után válassza le a gépet, és ellenőrizze újra a szalag vezetését, feszességét és helyzetét.
Biztonság és
elszívás A munka megkezdése előtt csukja be a tárcsák burkolatait, állítsa be a védővezetékeket, ellenőrizze a szalag sértetlenségét, és távolítsa el a fából a szögeket vagy egyéb idegen tárgyakat. Mindkét kezével vezesse az anyagot a vágási pályán kívülre, a kis alkatrészeket megfelelő eszközzel tolja előre, a rönköket pedig rögzítse, hogy ne forogjanak el. Vágás közben ne próbálja erőszakkal elfordítani az anyagot; ha a választott sugár nem felel meg a szalagnak, használjon segédvágásokat vagy keskenyebb szalagot.

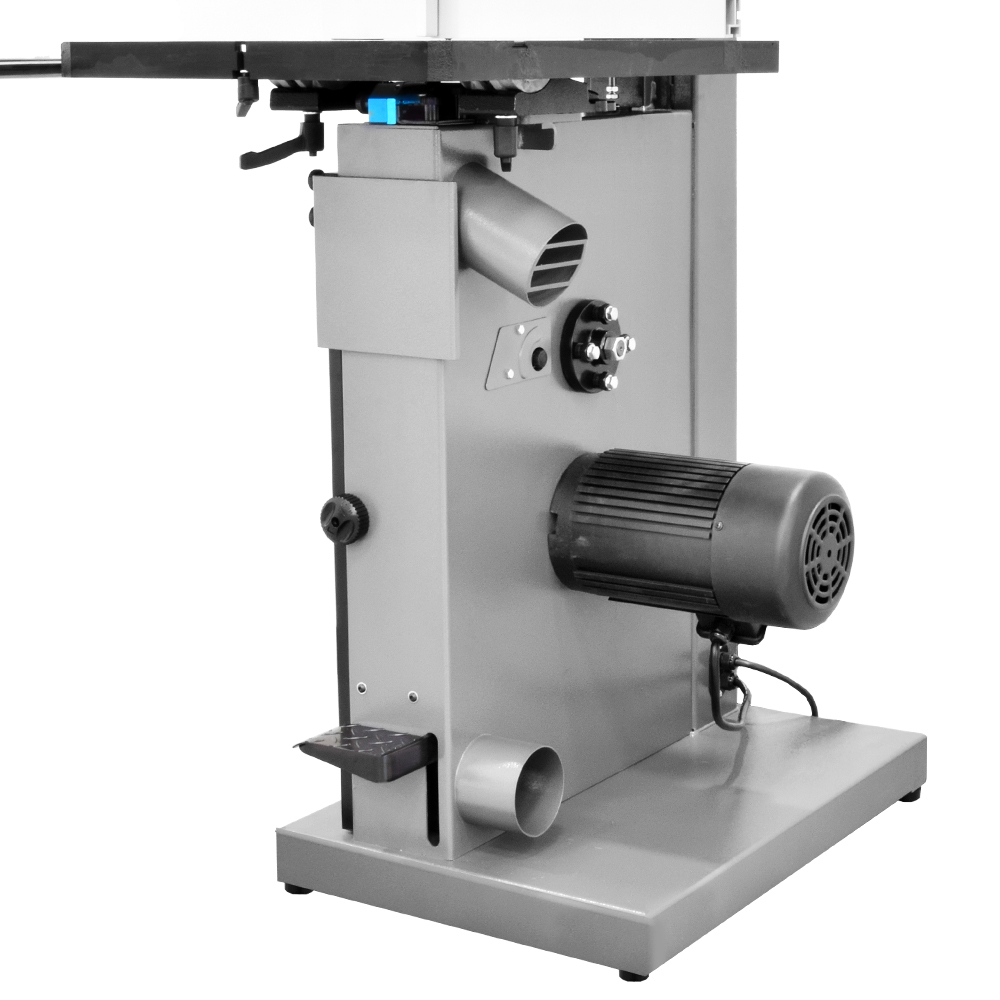

A porelszívás javítja a vágási vonal láthatóságát, csökkenti a fűrészpor mennyiségét az alsó burkolatban, és elősegíti a stabil működést. A tömlőnek meg kell felelnie a nyak átmérőjének, és a porelszívónak biztosítania kell a szükséges áramlást. A szalag cseréje, beállítása vagy tisztítása előtt mindig válassza le a készüléket az áramellátásról, és várja meg, amíg teljesen leáll. Használjon szem- és hallásvédőt, valamint a porosságtól függően légúti védőfelszerelést is.
Műszaki adatok
| Rendelési szám | 151-18BX |
|---|---|
| Tápfeszültség | 400 V |
| Motor teljesítménye | 2,2 kW |
| Szalag sebessége | 965 m/perc |
| Fűrészszalag hossza | 3 695 mm |
| Megengedett szalaghossz | 3 651–3 695 mm |
| Fűrészszalag szélessége | 3–31 mm |
| Max. vágási magasság | 410 mm |
| Kinyúlás | 460 mm |
| Max. vágási szélesség vonalzóval | 400 mm |
| Munkasztal | 508 × 660 mm |

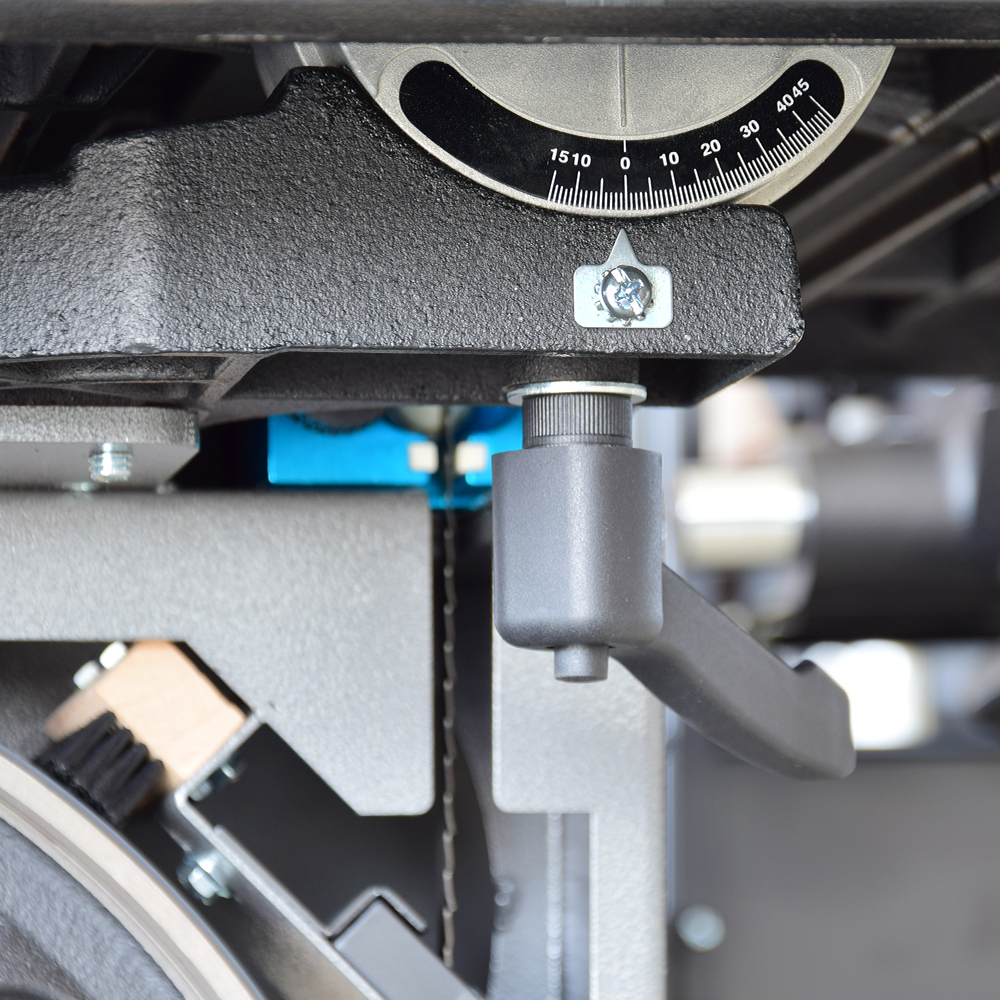

| Az asztal dőlésszöge | -6 és +45° között |
| Elszívócsatlakozás | 100 mm |
| Nettó tömeg | 186 kg |
| Bruttó súly | 210 kg |
| A gép méretei | 759 × 919 × 1 975 mm |
| Csomagolási méretek | 650 × 850 × 2 070 mm |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
A táblázat csak a pontos modellhez és rendelési számhoz rendelt értékeket tartalmazza. A kifejezetten meg nem jelölt súly nem tekinthető automatikusan nettó súlynak, és nem kerül át a „Súly” szűrőbe. A csomagolás méretei nem a összeszerelt gép méreteiből származnak.
Beállítás és

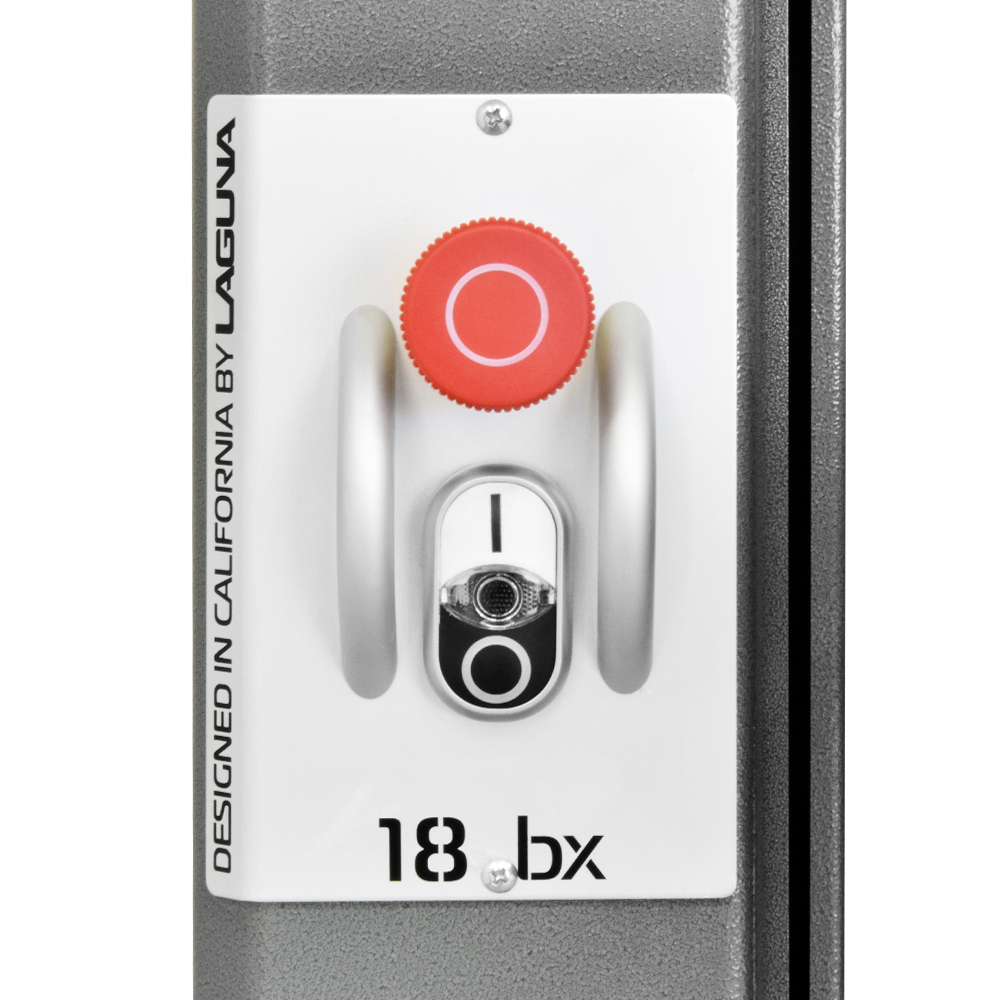

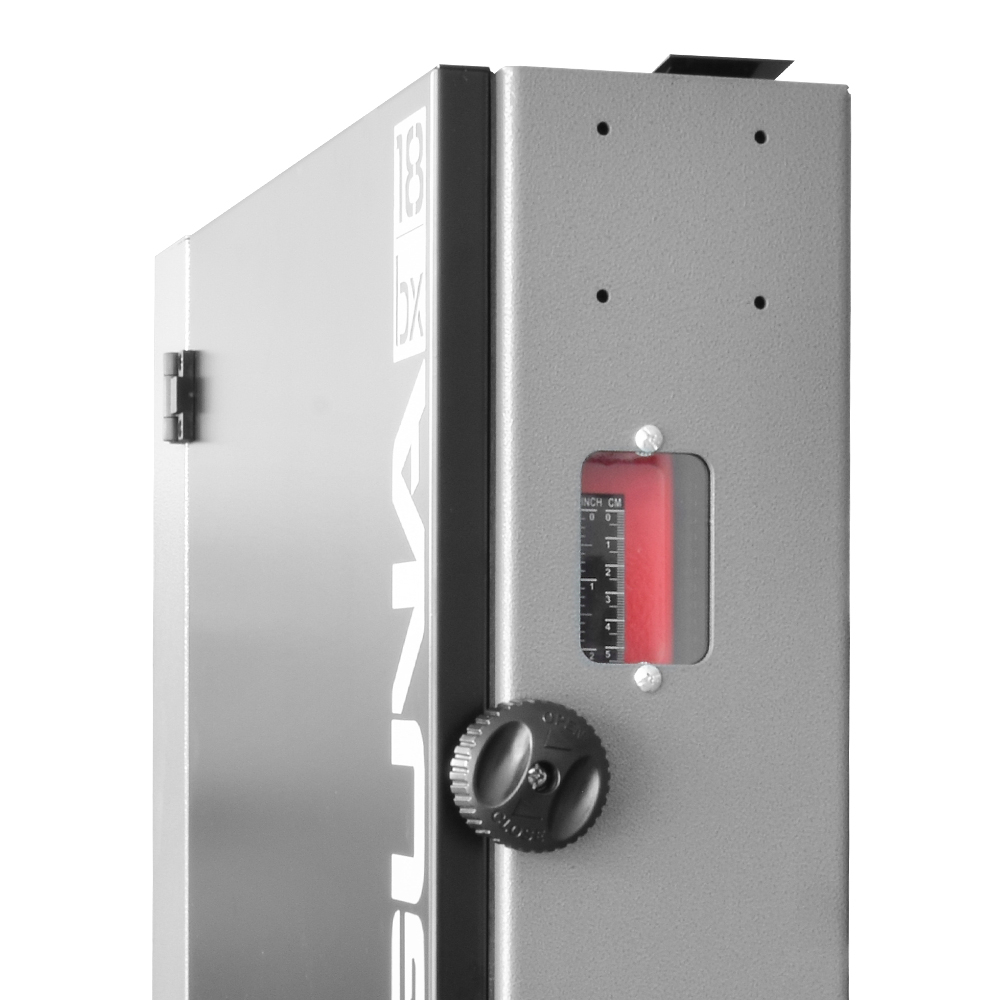

karbantartás Az első használat előtt ellenőrizze az asztal síkosságát és rögzítését, a szalag merőlegességét, a vonalzó párhuzamosságát, a biztonsági kapcsolók működését, valamint a háromfázisú változat esetében a forgásirányt. A feszességet a szalag szélessége és típusa alapján állítsa be, ne csupán az általános érzés alapján. A túl kicsi feszesség a vágás eltérítését okozza, a túl nagy pedig megterheli a csapágyakat, a kerekeket és a szalag varratát. A kerekek és a vezetőpályák gumiburkolatát tartsa tisztán, gyanta lerakódásoktól mentesen.

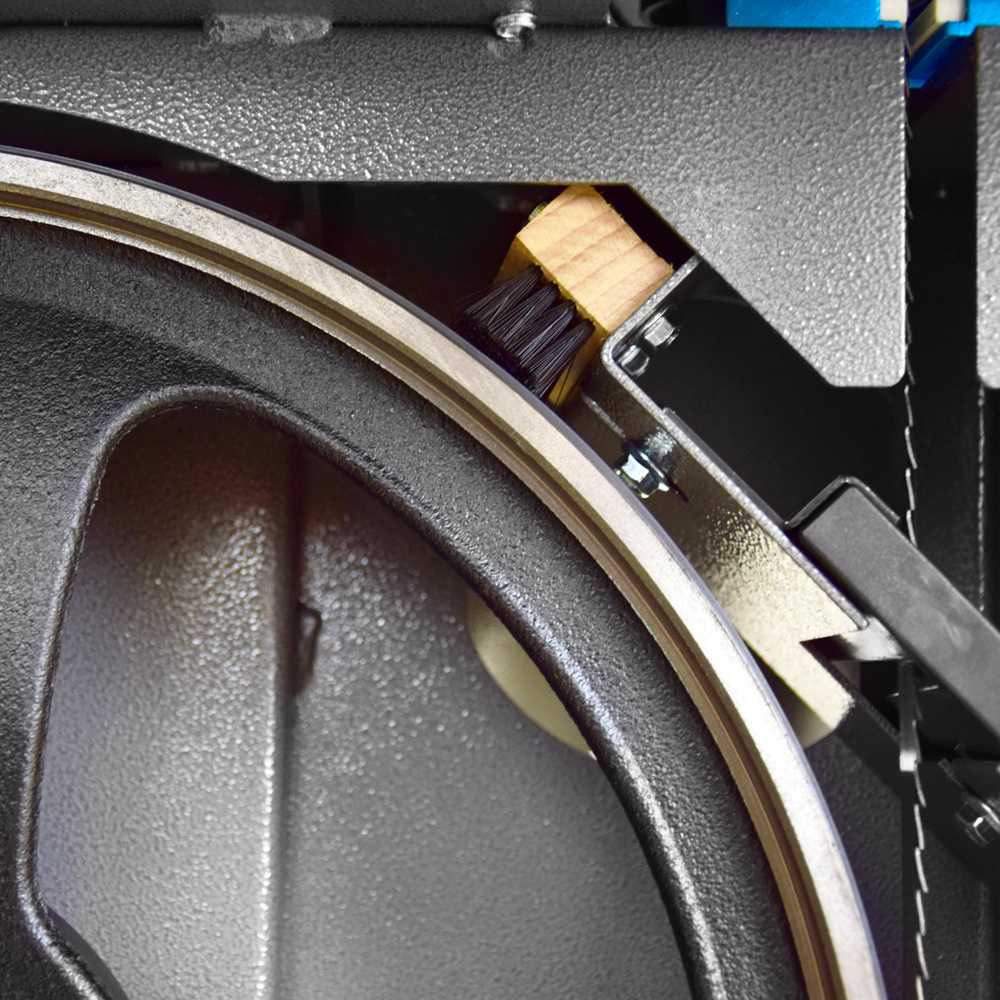

Munka után a forgácsot elszívással távolítsa el, ne kézzel a szalag közelében. Rendszeresen ellenőrizze a vezetők csapágyait, az alsó kerék keféjének állapotát, a kábelt, a kapcsolót és a féket, ha az a modell részét képezi. A tompa, repedt vagy egyenetlenül elosztott szalagot azonnal cserélje ki. Minden beavatkozáskor kövesse a gyártó konkrét utasításait.
További változatokat a fa szalagfűrészek kategóriában talál. Megtekintheti az IGM LAGUNA márka egyéb gépeit is. További tanácsokat a gép és a szalag kiválasztásához, valamint a biztonságos munkavégzéshez a Svářečky-obchod tanácsadó oldalán talál.
Gyakran feltett kérdések
Milyen fűrészszalagot válasszak?
Tartsa be az előírt hosszúságot és szélességtartományt. A szélesebb szalag stabilabb az egyenes vágásnál, a keskenyebb pedig kisebb sugárú vágást tesz lehetővé. A fogak távolságát az anyag magassága és típusa alapján válassza ki.
Miért tér el a vágás oldalra?
A leggyakoribb ok a tompa vagy sérült szalag, a helytelen feszítés, a vezetőpályák hibás beállítása, a túl gyors előtolás, vagy a vágás természetes irányához nem igazított vonalzó.
A feltüntetett súly kizárólag nettó súly?
Nem feltétlenül. A „nettó” vagy „bruttó” kifejezett jelölés hiányában a típus „nem megadott” marad, és csak a szállító által történő visszaigazolás vagy a logisztikai levél alapján kerül át a paraméteres szűrőbe.

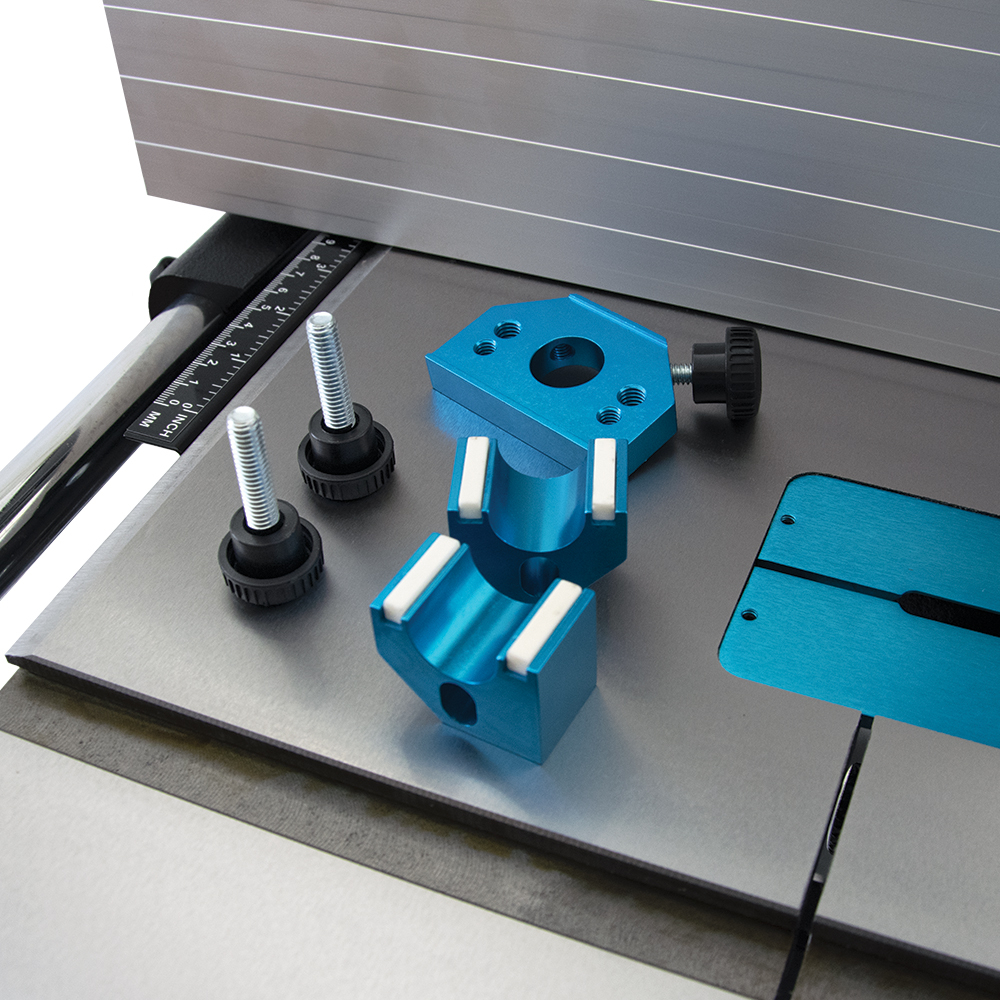

Vághatók-e rönkök szalagfűrésszel?
Igen, de csak olyan biztonsági szerelvény használatával, amely megakadályozza a forgást. A szabadon elhelyezett kerek darab beakadhat a szalagba, és hirtelen megfordulhat; az eljárásnak mindig meg kell felelnie a gép használati utasításának.
