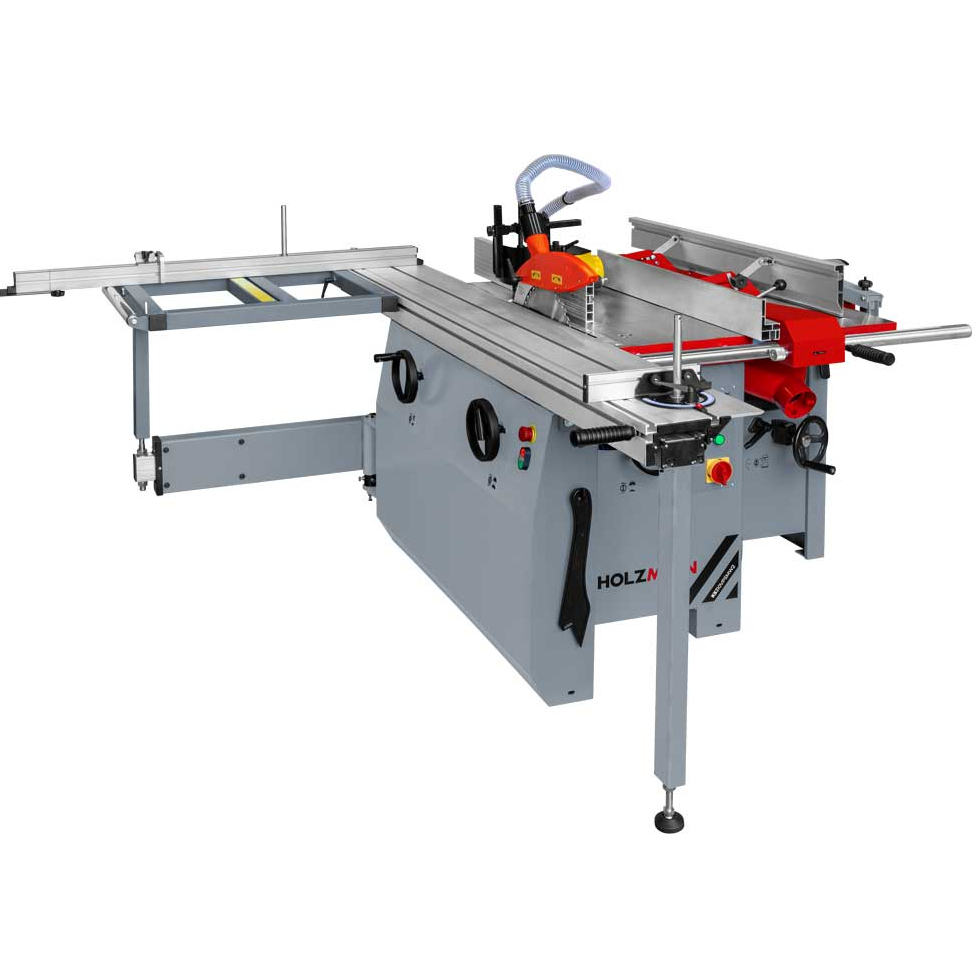

Holzmann K5310VPSMW2_400V kombinált gép

A Holzmann K5310VPSMW2_400V egyetlen gépben egyesít egy elővágós körfűrészt, egy felsőmarót, egy gyalut és egy vastagolót. Kisebb asztalosműhelyek és igényes otthoni felhasználók számára alkalmas, akiknek fűrészárut kell előkészíteniük, anyagot kell felosztaniuk és éleket kell megmunkálniuk több különálló gép használata nélkül. Az opcionális HOB310ECOLL készülékkel egy ötödik művelet, a vésőmarás is hozzáadható.

A 400 V/50 Hz-es modell három különálló motorral rendelkezik: a fűrész és a marógép egyenként 3000 W teljesítményű, a gyaluegység pedig 2200 W teljesítményű. A fő berendezés egy 2000 mm hosszú formázóasztalt, egy 315 mm átmérőjű fűrészlapot, egy elővágó kést és egy 30 forgó pengével ellátott spirális gyaluhengert tartalmaz.

Fűrész pontozó és méretező táblázattal

A fűrészaggregát merőleges vágás esetén akár 100 mm, 45°-os szögben döntve pedig 80 mm magasságú vágást tesz lehetővé. A fűrészlap dőlésszöge kézikerékkel állítható. A gép használható deszkák és gerendák hosszirányú vágására, valamint ferde vágófelületet igénylő alkatrészek előkészítésére.

A pontozókerék segít csökkenteni az alsó felületi réteg szakadását felületkezelt lapok vágása során. A vágás minőségének biztosítása érdekében fontos, hogy azt megfelelően a főkerékhez igazítsuk, és az anyagnak megfelelő fogazást válasszuk. A fő- és az pontozókerék a szállítmány része.

A 2000 x 270 mm-es formátumú asztalt egy konzolos asztal és egy 1225-2320 mm-es tartományú keresztütköző egészíti ki. Ez a szerelvény nagyobb alkatrészek vezetésekor nyújt támaszt. A maximális vágási hossz 2000 mm, a hosszmérőnél a vágási szélesség pedig eléri a 780 mm-t.

Egyengetés és vastagolás spirálhengerrel

A gyalurész egy kéthornyos spirális hengerrel és 30 forgó késsel működik. Ha egyetlen késsel is megsérül, az adott késsel ki lehet cserélni a teljes gyalukések készletét. A beépített kések mérete 15 × 15 × 2,5 mm.

Gyaluláskor egy 1300 × 310 mm-es asztalt és egy 90-45° között állítható ütközőt használnak. Ez lehetővé teszi egy sík referenciafelület és egy csatlakozóél előkészítését a további megmunkálás előtt. A gyalulás során a maximális anyagleválasztás 3 mm.

A későbbi vastagoláshoz a gép 300 mm-es munkaszélességet , akár 225 mm-es áthaladási magasságot és 4 mm-es maximális anyagleválasztási sebességet kínál. A csatlakoztatható előtolás akár 5,5 m/perc sebességet is elérhet. A nyújtó több azonos vastagságú alkatrész, például keretek, bútorelemek vagy műhelytermékek előkészítéséhez használható.

Marógép profilokhoz és élmegmunkáláshoz

A maróegység 30 mm átmérőjű orsóval és négy választható sebességgel rendelkezik: 3000, 6000, 8000 és 10 000 fordulat/perc . A sebesség a használt szerszámhoz és a megmunkálási művelethez igazítható a marógép gyártója által megengedett határokon belül. Az egységet a megfelelő marószerszámmal profilmegmunkálásra és élmegmunkálásra használják.

Az orsó lökete 100 mm. Az asztal feletti és az asztalszint alá süllyesztett szerszám maximális átmérője 180 mm. Ezért a berendezés összeszerelésekor a marókat a befogási átmérő, a méretkorlátok és a megengedett sebességek szerint kell kiválasztani.

A műhely fő előnyei

• Több művelet egy helyen - vágás, marás, gyalulás és vastagolás.
• Három különálló motor a fűrész-, maró- és gyaluegységekhez.
• 2000 mm hosszú formázóasztal hosszabbító karral nagyobb alkatrészek megtámasztásához.
• Elővágó egység a deszkák alsó rétegének szakadásának korlátozására.
• Spirális gyaluhenger egyenként cserélhető pengékkel.
• Működési funkció kiválasztása forgókapcsolóval.
• Bővítési lehetőség a HOB310ECOLL vésőgéppel.

Szállítási terjedelem és opcionális bővítések

A szállítás egy kombinált gépet és a következő berendezéseket tartalmazza:

• fűrészlap keményfém fogakkal 315 × 30 × 3,0/2,2 mm,
• elővágó korong Ø 100 × 20 × 3,2-4,1 mm,
• elszívótömlő a fűrészlap-burkolat és a csatlakozóaljzat között,
• 30 előre összeszerelt forgókés 15 × 15 × 2,5 mm.

A géphez tartozik egy csúszó formátumú asztal konzolos asztallal és egy keresztütközővel. A HOB310ECOLL vésőgép opcionális tartozék, és külön kell megrendelni. Lehetővé teszi a gép bővítését egy további művelettel, az asztalosipari kötések gyártásához.

Mit kell előkészíteni a gép elhelyezése előtt

A kombinált kialakítás több munkahelyet koncentrál egyetlen egységbe, de továbbra is szabad helyre van szükség a formázóasztal mozgatásához és a hosszú alkatrészek adagolásához gyalulás közben. Ezért a műhely elrendezését is igazítsa a szokásosan megmunkálandó anyag méretéhez. Az elszívó csatlakoztatásához 100, 100 és 40 mm átmérőjű előkészített fúvókák állnak rendelkezésre. A fűrészburkolathoz mellékelt csatlakozótömlő nem helyettesíti az elszívóberendezést.
