Termékleírás

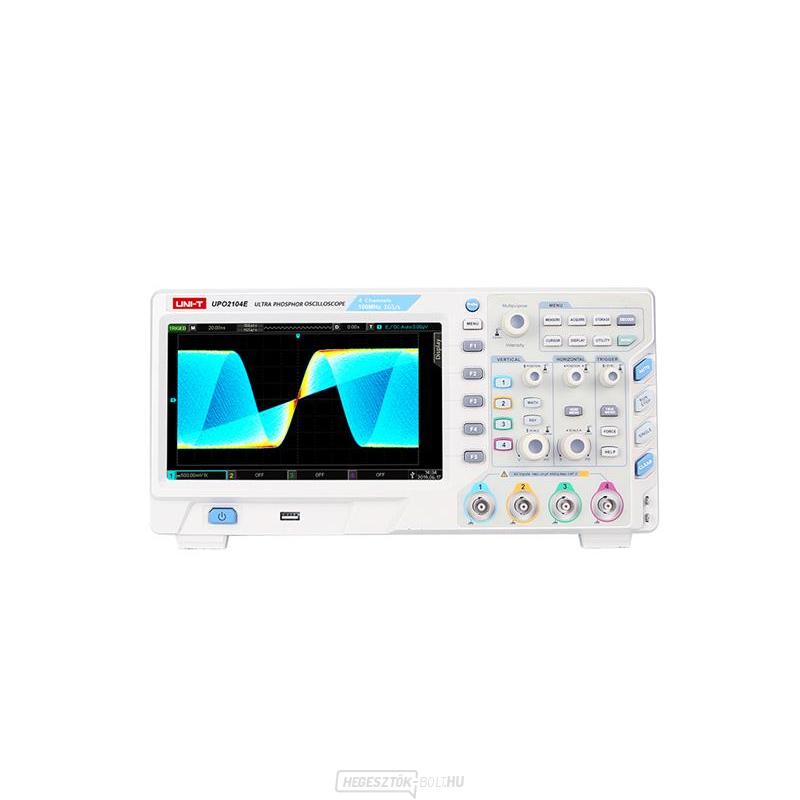

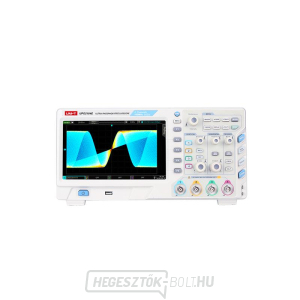

UNI-T UPO2104E oszcilloszkóp
3 év garanciát vállalunk erre a termékre. Az UPO2104E oszcilloszkóp egy asztali digitális oszcilloszkóp Ultra Phosphor technológiával az UPO2000E sorozatból. Az UPO2102E gyengébb verziójához képest 4 csatornát kínál. 1 GS/s mintavételi frekvenciával is fel van szerelve. Ez több mint elegendő 100 MHz sávszélességhez (ellentétben az UPO2072E, UPO2074E, UPO2072CS, UPO2074CS gyengébb verziókkal, amelyek csak 70 MHz-ig terjednek). Ez egy multifunkcionális, nagy teljesítményű oszcilloszkóp, amely könnyen használható és nagyon jó műszaki adatokkal rendelkezik. 800 x 480 pixeles kijelzővel rendelkezik. Támogatja az USB-tárolóeszközöket és a PC-vel való kommunikációt a Plug and play USB funkció segítségével. A PC-hez való csatlakoztatáshoz szükséges szoftver letölthető a gyártó weboldaláról: https://instruments.uni-trend.com/list_77/945.html. Az UPO2104CS előző verziójához képest új szoftverben (firmware) különbözik.

Termékparaméterek:

- sávszélesség 100MHz
- csatornák száma 4
- mintavételezés 1GS/s
- max. memóriamélység 56 Mpts (csatornánként) (korábban 28 Mpts csatornánként)
- másodpercenkénti hullámformák száma akár 80 000 wfms/s (korábban 50 000 wfms/s)
- időalap tartomány 5 ns/osztás - 50 s/osztás
- bemeneti csatolás (1MΩ2%)//(20pF3pF)
- függőleges tengely 1mV/osztás - 20V/osztás (1MΩ)
- DC erősítés pontossága 3%
- mentett hullámformák száma 65000
- Triggerelés: Él, Ablak, Runt, Időtúllépés, N-edik él, Késleltetés, Időtartam, Beállítás/Tartás, Impulzusszélesség, Meredekség, Videó, Minta, RS232/UART, I2C, SPI
- matematikai műveletek hullámformákkal: A+B, AB, AxB, A/B, FFT, logikai művelet, szerkeszthető, haladó, szűrő
- automatikus mérés: Max, Min, Magas, Alacsony, Közép, Pk-Pk, Bő, Átlag, Ciklusátlag, RMS, Ciklus RMS, Terület, Ciklusterület, Túllépés, Előlépés, Periódus, Frekvencia, Emelkedés, Esés, +Szélesség, -Szélesség, +Teherbírás, -Teherbírás, EmelkedésKésleltetés, EsésKésleltetés, Fázis, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF
- mérések száma: 5 egyidejű mérés
- statisztikák: átlag, Max, Min, szórás, mérések száma
- frekvenciaszámláló: 6 bit
- standard interfészek: USB-Host, USB-Device, LAN, AUX (Trig Out, Sikeres/Sikertelen)

Műszaki paraméterek:

- tápegység: 100V-240V AC, 50/60Hz
- kijelző: 8 hüvelyk, 800x480 pixel
- súly: 3,5 kg
- méretek: 336x164x108mm

A csomag tartalma:

- 4 szonda (kapcsolható elválasztóval 1x, 10x)
- levehető háromeres tápkábel
- USB-kábel
- gyors telepítési útmutató a gyártó weboldalára mutató linkkel

GYÁRTÓ: UNI-TREND
