Termékleírás

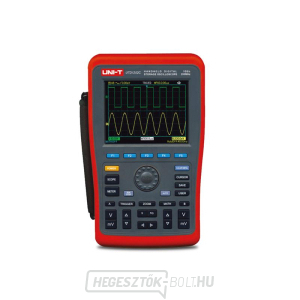

3 év garanciát vállalunk erre a termékre. Az UTD1202C egyetlen házban egyesít egy kézi, kétcsatornás oszcilloszkópot és multimétert. Kiváló paramétereket és számos fejlett funkciót kínál, valamint felhasználóbarát kialakításának köszönhetően alkalmassá teszi külső környezetben való munkavégzésre. Az oszcilloszkóp sávszélessége akár 200 MHz is lehet, 1 GSa/s mintavételi frekvenciával. Nagy teljesítményű triggerelési és elemző funkciói megkönnyítik a hullámalakok rögzítését és elemzését, és 27 jelparaméter mérhető teljesen automatikusan. A multiméter lehetővé teszi egyen- és váltakozó feszültségek és áramok, ellenállás és kapacitás mérését.
A készülék beépített 5,7 hüvelykes színes LCD kijelzővel rendelkezik, amelynek felbontása 320 x 240 pixel. A kijelző monokróm módban jeleníti meg a görbéket, így erős fényben is könnyen leolvasható. Multiméter módban a kijelzőn látható maximális érték 5999.
A készülék beépített Li-ion akkumulátorral vagy 9V/4A AC/DC adapterrel működik.
Mivel a készülék kialakítása a hagyományos eszközök vezérlésén alapul, a felhasználók anélkül használhatják ezeket az eszközöket, hogy időt kellene tölteniük a kezelőszervek elsajátításával és megismerésével.
A készülék 150 V bemeneti feszültségtartományra van tanúsítva CAT II (1:1 szondaelosztó) és 300 V bemeneti feszültségtartományra CAT II (1:10 szondaelosztó).
Termékparaméterek:
Oszcilloszkóp
- sávszélesség: 200 MHz
- analóg csatornák száma: 2
- mintavételezés: 1GS/s
- maximális memóriamélység: 7,5 kbit/s
- A/D átalakító felbontása: 8 bit
- időalap tartomány: 2 ns/osztástól 50 s/osztásig
- bemeneti csatolás: (1MΩ2%)//(21pF3pF)
- függőleges tengely: 5mV/osztás - 50V/osztás (1MΩ)
- felfutó él: 1,8 ns
- triggerelés: él, impulzus, videó
- matematikai műveletek sorozatokkal: A + B, A -B, A x B, A : B
- automatikus mérés: csúcstól csúcsig, amplitúdó, maximum, minimum, felső, alsó, átlag, négyzetes középérték, túllövés, előlövés, frekvencia, ciklus, felfutási idő, lefutási idő, pozitív impulzus, negatív impulzus, pozitív kitöltési tényező, negatív kitöltési tényező, felfutási késleltetés, lefutási késleltetés
- FFT: Hanning, Hamming, Blackman-Harris, téglalap alakú
- belső memória: 10 görbecsoport, 10 beállítási mód
- USB-tároló: 10 görbületcsoport, 10 interfészcsoport
Multiméter
- DC feszültség mérési tartományok: 600mV/6V/60V/600V/1000V; pontosság (1%+5)
- Váltakozó feszültség mérési tartományok (45Hz - 400Hz): 600mV/6V/60V/600V/700V; f - DC áram mérési tartományok: 6mA/60mA/600mA pontosság (1,2%+5); 6A pontosság esetén (1,5%+5)
- Váltakozó áram mérési tartományok: (45Hz - 400Hz): 6mA/60mA/600mA pontosság (2%+5); 6A pontosság esetén (2,5%+5)
- ellenállásmérési tartományok: 6kΩ/60kΩ/600kΩ pontosság (1,2%+5); 600Ω/6MΩ/60MΩ pontosság (1,5%+5)
- kapacitás mérési tartományok: 6nF/6mF pontosság (5%+10); 60nF/600nF/6µF/60µF/600µF pontosság (4%+5)
- dióda és áramkör folytonosság mérése: igen
- tartományváltási mód: automatikus/manuális
- feszültség, áram, ellenállás változásainak trendgörbéinek megjelenítése és rögzítése
Műszaki paraméterek:
- tápegység: 100V-240V AC, 45 - 440Hz, CAT II, teljesítményfelvétel <20VA
- standard interfész: 1 x USB Host
- akkumulátor: Li-ion 7.4V/4400mA
- akkumulátoros működés: 2 óra
- kijelző: 8 hüvelyk, 800 x 480 pixel
- kalibrálás: ajánlott évente 1 alkalommal
- IP-védelem: IP2X
- környezeti üzemi hőmérséklet: 0°C és +40°C között
- tárolási hőmérséklet: -20°C és +60°C között
- üzemi környezeti páratartalom: - üzemi magasság: max. 3000 m tengerszint felett
- nem üzemi (tárolási) magasság: 15000 m tengerszint felett
- nettó tömeg: 1,8 kg
- bruttó súly: 4,5 kg
- méretek: 268 x 168 x 60 mm
A csomag tartalma:
- UTD1202C eszköz: 1 db.
- szonda 1,2 m-es kábellel és kapcsolható elválasztóval 1x, 10x (UT-H05): 2 db
- áram (4mA - 600mA)/feszültségátalakító modul (UT-M03): 1 db.
- áram (4A - 6A)/feszültségátalakító modul (UT-M04): 1 db.
- DC adapter 100–240 V AC rms, 45–440 Hz, CAT II: 1 db.
- USB kábel: 1 db.
- felhasználói kézikönyv: 1 db
Csomagolás nagykereskedelmi ügyfelek számára:
- standard mennyiség kartononként: 4 db
- standard dobozméretek: 500 x 400 x 320 mm
- a doboz bruttó súlya: kb. 16,7 kg
Gyártó:
UNI-TREND
www.uni-t.cz
szoftverfrissítés:
https://instruments.uni-trend.com/EU-EN/handheldoscilloscopes/utd1000c.html
