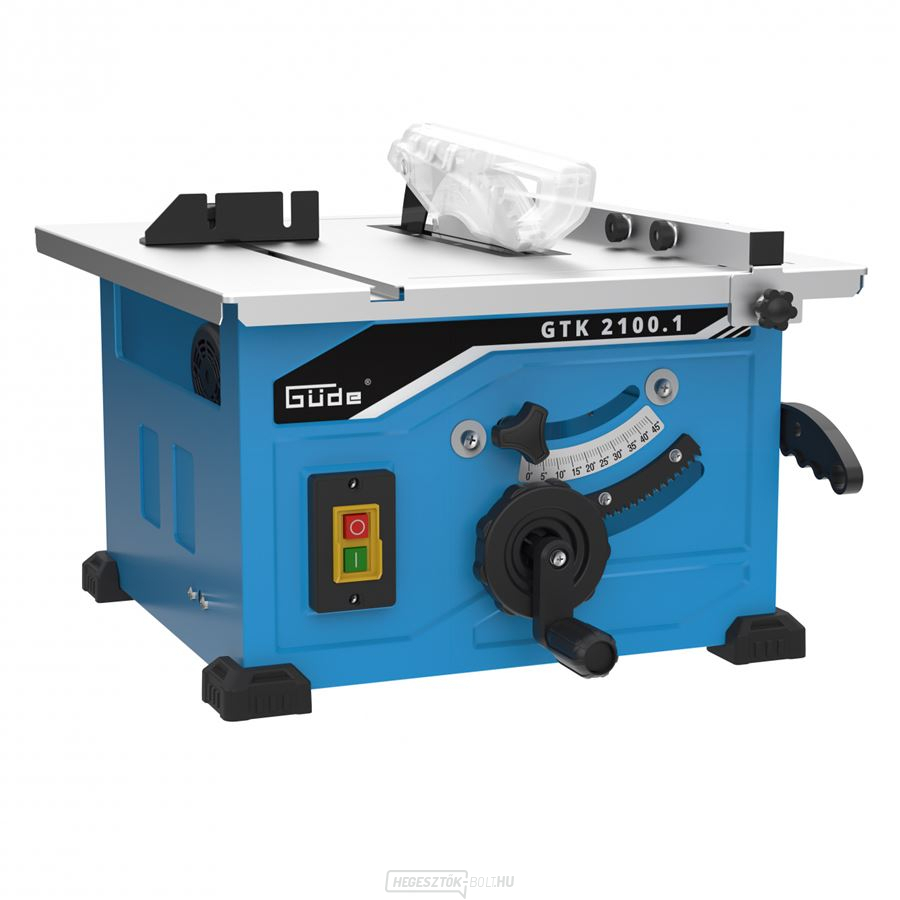

A GÜDE GTK 2100.1 asztali körfűrész a fa és a lemezanyagok pontos hosszanti, keresztirányú és szögletes vágására szolgál a gyártó által megengedett tartományon belül. A GTK 2100.1 modell 210 × 30 mm-es fűrészlapot használ, és merőleges beállításnál 45 mm-es maximális vágási mélységet biztosít. Olyan felhasználók számára készült, akiknek ismétlődő vágási méretekre, a munkadarab stabil vezetésére és a kézi körfűrésszel végzett munkához képest biztonságosabb ellenőrzésre van szükségük.
A választásnál nem csupán az 1 200 W (P1) teljesítmény a döntő. Ugyanilyen fontos az asztal merevsége, a hosszanti vonalzó pontossága, a hasznos vágási szélesség, a tárcsa átmérője, a magasság és a dőlésszög beállításának módja, valamint a porelszívó csatlakoztatásának lehetősége. A 230 V / 50 Hz-es tápellátásnak meg kell felelnie a munkahely elektromos hálózatának. Háromfázisú változat esetén a csatlakoztatást és a forgásirány ellenőrzését szakszerűen képzett személynek kell elvégeznie.
Felépítés és gyakorlati

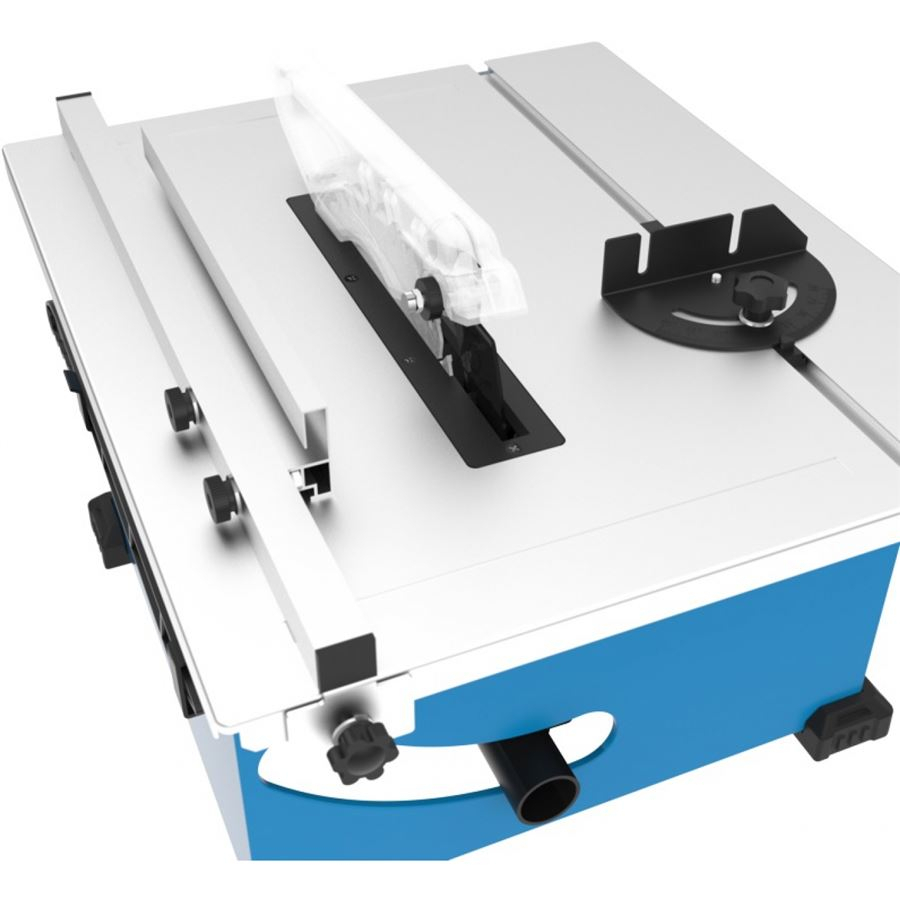

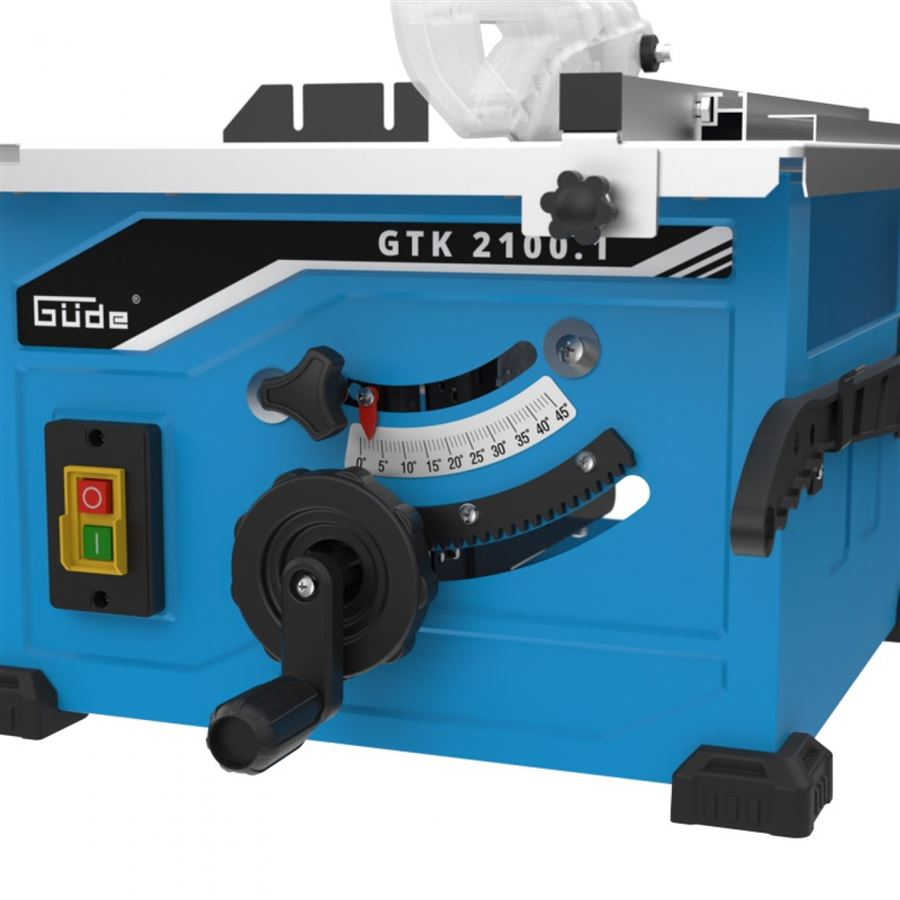

előnyök A felszereltség magában foglalja a kompakt asztali kivitelt, a lehajtható kiterjesztést, a hosszanti és gérvágó ütközőt, valamint a csúszó rudat. A merev asztal referenciafelületet biztosít a megmunkálandó anyag számára, a megfelelően beállított hosszirányú vonalzó pedig segít a vágás teljes hosszán egyenletes szélesség fenntartásában. A szögütköző kisebb alkatrészek kereszt- és ferde vágásához szolgál. A tárcsa magasságának beállítása lehetővé teszi, hogy korlátozzuk annak az anyag fölé való kiállását, a 0–45°-os dőlésszög pedig kiterjeszti a felhasználási lehetőségeket a ferde vágásokra is.
- Vágási kapacitás: 45 mm 90°-nál és 27 mm 45°-nál.
- Vágószerszám: 210 × 30 mm; a fogak száma és geometriája az anyagtól és a kívánt élminőségtől függően választható.
- Forgási sebesség: 2 950 min⁻¹ a pontos modell és változat esetében.
- Munkaterület: 440 × 530 mm.
- Azonosító: GTK 2100.1 modell, rendelési szám: 55253.
A tárcsa kiválasztása és
a vágás
minősége
: A tömör fa hosszirányú vágásához kevesebb fogszámú tárcsát használnak, amely elegendő helyet biztosít a forgács elvezetéséhez. Keresztirányú vágásokhoz és látható élekhez finomabb, több fogszámú tárcsa alkalmas. A laminált lemez, az MDF, a rétegelt lemez vagy a műanyagok speciális geometriát igényelhetnek. Nem elég csupán az átmérőt betartani; a befogónyílásnak, a vágási szélességnek, a fűrészlap testének vastagságának, a megengedett maximális fordulatszámnak és a tágítóékra vonatkozó követelményeknek is mindig meg kell felelniük.
Az első vágás előtt ellenőrizze, hogy a vonalzó párhuzamos-e a fűrészlappal, és hogy a fűrészlap merőleges-e az asztalra. Egy próba vágás megmutatja, hogy a beállított skála megfelel-e a tényleges méretnek. Hosszanti vágásnál a vonalzó nem nyomhatja a munkadarabot a tárcsa hátsó részébe, mert ez növeli a beszorulás és a visszacsapódás kockázatát. A hosszú vagy széles munkadarabokat az asztal előtt és mögött is támaszkodja alá úgy, hogy súlyuk ne változtassa meg az előtolás irányát.
Biztonságos munkavégzés és

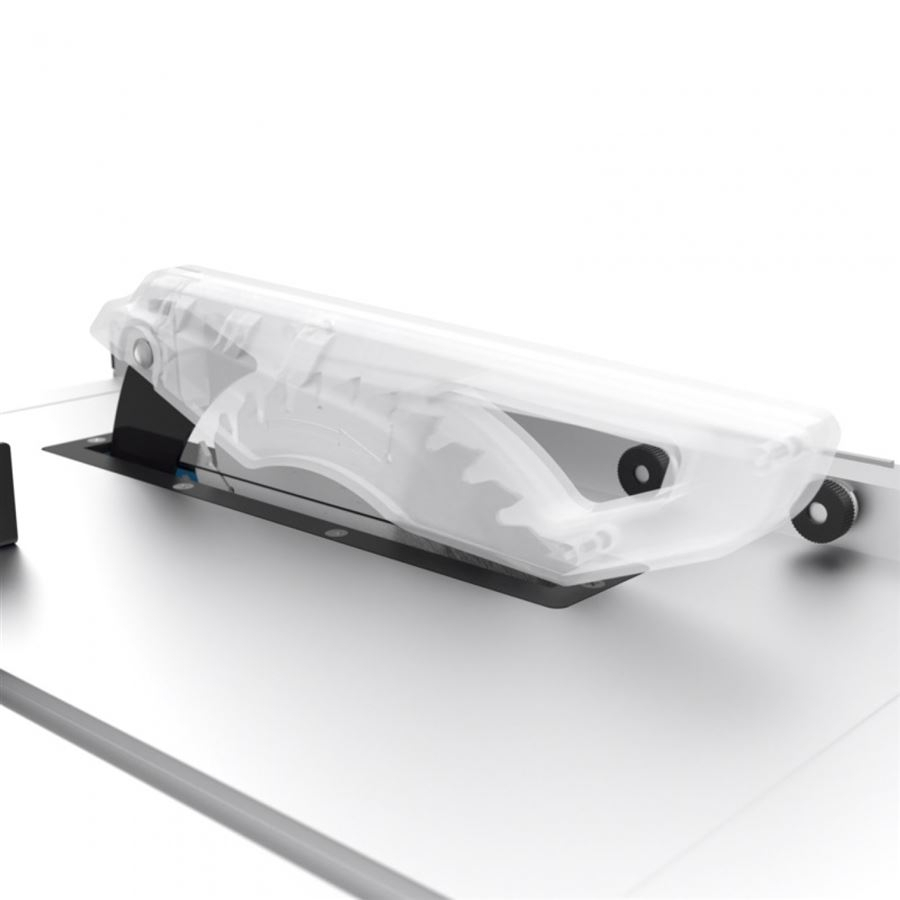

elszívás A tárcsaburkolat, a tágítóék és a tolórúd alapvető biztonsági elemek, és normál vágás során nem szabad eltávolítani őket. A munkadarabot egyenletesen vezesse, kezeit tartsa a tárcsa síkjától távol, és soha ne vágjon szabadon, vonalzó vagy szögütköző nélkül. A keskeny alkatrészeket megfelelő segédeszközzel tolja előre. A tárcsa cseréje, beállítása, tisztítása vagy a maradékok eltávolítása előtt mindig válassza le a gépet az áramellátásról, és várja meg, amíg teljesen leáll.
A hatékony elszívás javítja a látótér, csökkenti a fűrészpor lerakódását a burkolatban, és csökkenti a munkahely porosságát. A tömlő átmérőjének meg kell felelnie a csatlakozónak, és a porelszívónak megfelelő áramlási kapacitással kell rendelkeznie. A porelszívás nem helyettesíti a szem-, hallás- és légúti védelmet. A munka során tartsa be a gyártó utasításait, a biztonsági jelöléseket és a megengedett anyagokat; az, hogy egy adott tárcsa felszerelhető, még nem jelenti azt, hogy a gép minden anyaghoz alkalmas.
Műszaki adatok
| Rendelési szám | 55253 |
|---|---|
| Tápfeszültség | 230 V / 50 Hz |
| Teljesítményfelvétel | 1 200 W (P1) |
| Fűrészlap fordulatszáma | 2 950 min⁻¹ |
| Fűrészlap | 210 × 30 mm |
| Max. bevágás 90°-nál | 45 mm |
| Max. vágási mélység 45°-nál | 27 mm |
| Munkapad | 440 × 530 mm |
| A vágótárcsa dőlésszöge | 0–45° |
| Nettó súly | 11,5 kg |
| Bruttó tömeg | 14 kg |
| A gép méretei | 440 × 525 × 282 mm |
| A csomag méretei | 562 × 477 × 390 mm (H × Sz × M) |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
A paramétereket a pontos modell és az elektromos változat esetében hasonlítottuk össze. Az egyetlen meg nem jelölt súly nem tekinthető automatikusan nettó súlynak. A csomagolás méretei nem a összeszerelt gép méreteiből származnak.
A szállítmány tartalma és
a telepítés
előkészítése
A rendelkezésre álló adatok szerint a szállítmány tartalma: 210 mm-es tárcsa, hosszirányú ütköző, ferde vágási ütköző és csúszó rúd. A készletek esetében az egyes rendelési számok felsorolása a meghatározó, a hagyományos fűrészek esetében pedig az aktuális raktári konfiguráció. A kiszállítás előtt célszerű ellenőrizni a fűrészlapok számát, az állvány típusát, a vonalzókat és a szerelő alkatrészeket, mivel a tartozékok sorozatonként változhatnak.
A telepítéshez gondoskodjon egy sík támasztófelületről, szabad helyről a leghosszabb munkadarabok behelyezéséhez és eltávolításához, megfelelő elektromos áramkörről, valamint a szívócső éles kanyarok nélküli vezetéséről. A mobil fűrész gép gyakori szállításhoz és építési munkákhoz alkalmas, míg a nehezebb öntöttvas gép jobban csillapítja a rezgéseket és elősegíti a munkamenet ismételhetőségét a műhelyben. Teljes nagyméretű rétegelt lemezekhez célszerűbb lehet egy hosszabb szánnal és esetleg elővágási funkcióval rendelkező formázó fűrész.
További változatokat a körfűrészes asztali fűrészek kategóriájában talál. Megtekintheti a GÜDE márka egyéb gépeit is. A vágási mélység, az áramellátás, a felépítés és a vezetőlécek részletes összehasonlítását a „Hogyan válasszuk ki a faanyaghoz való körfűrészes asztali fűrészt?” című tanácsadó cikk tartalmazza.
Gyakran feltett kérdések
Milyen fűrészlapot lehet használni?
Az alapméret 210 × 30 mm. A pótfűrészlapnak meg kell felelnie az átmérő, a befogónyílás, a vastagság, a maximális fordulatszám és a tágítóékszer szempontjából. A fogak geometriáját az anyag szerint válassza ki.
Milyen vastag anyagot képes átvágni a fűrész?
A tesztelt maximális vágási mélység 90°-os szögnél 45 mm, 45°-os szögnél pedig 27 mm. A gyakorlatban hagyjon tartalékot az anyag vezetésére, a fűrészlap minőségére és a kívánt vágásminőségre.
A megadott súly nettóként értendő?
Nem. Ha a forrás kifejezetten nem különbözteti meg a nettó és a bruttó súlyt, az érték „típus nem megadva” marad, és csak a megerősítés után kerül át a paraméteres szűrőbe.
Alkalmas-e a fűrész nagy méretű rétegelt lemezek vágására?
Ez az asztal méreteitől, a vágási szélességtől és a támaszoktól függ. Egész lemezek rendszeres méretre vágásához általában alkalmasabb egy csúszó kocsival és elővágással ellátott méretre vágó fűrész.
