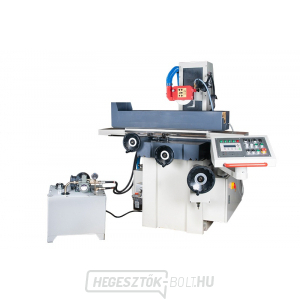

PBP-200FA - Lapos csiszoló
Az automata felületcsiszológépeket sík felületek és hornyok precíziós csiszolására tervezték. Kisebb és közepes méretű műveletekben találják meg a felhasználásukat. Előnyük a munkaasztal automatikus hidraulikus előtolása, a munkadarab mágneses rögzítése és a külön hűtőrendszer. Az összes súrlódási pontot automatikusan kenőszivattyú keni. A köszörűkorong fordulatszáma, a lépésszám és az előtolási sebesség, valamint a vágási mélység a kívánt értékre állítható. A gépek merevségét a duplafalú tartóoszlop és a robusztus öntöttvas alkatrészek fokozzák.
A nagy pontosság kényelmes kezeléssel garantálja a munkadarabok optimális és gazdaságos megmunkálását.
Automatikus függőleges előtolás szervomotorral, Siemens PLC által vezérelve
Automatikus központi kenés
Az egész gépet folyamatos, csúcssebességű működésre tervezték, a nagyon csendes működés és a legnagyobb pontosság alacsony hőtermeléssel garantálja a legjobb eredményeket
A köszörűorsó karbantartásmentes, előfeszített precíziós golyóscsapágyakon fut
Automatikus oldal- és hosszirányú előtolás
Gyors előtolás a kívánt munkamagasságra való beállításhoz A durva-, a befejező és az égető löketek állíthatóak
Az asztal hidraulikus hosszirányú mozgatása az Y-tengelyben
Kettős V-vezetés a hosszirányú mozgáshoz és kombinált V-vezetés lapos vezetéssel a keresztirányú mozgáshoz Az asztal vezetőpályái edzettek, csiszoltak és PTFE-vel (politejsavval) bevontak - így nagyon nagy kopásállóságot biztosítanak.
Nagy asztali terhelhetőség a nehéz munkadarabokhoz
A külső hidraulikus erőforrás garantálja a nagy hőstabilitást
Tartozékok:
pozíciójelzők két tengelyen
csiszolótárcsa
csiszolótárcsa hüvely
kiegyensúlyozott tengely
egyensúlyi állapot
halogén munkalámpa
demagnetizáló berendezés
állítócsavar
Műszaki adatok:
Teljesítményfogyasztás | 3 kW |
Feszültség | 400 V |
A munkaasztal mérete | 200 x 460 mm |
Max. hosszirányú előtolás | 510 mm |
Max. oldalirányú előtolás | 238 mm |
Az orsó középpontjának maximális távolsága az asztal felületétől | 450 mm |
Rögzítőlemez | mágnessel |
Feszítőlap méretei (hosszúság x szélesség) | 200 x 450 mm |
Hosszirányú előtolási sebesség | 5 - 25 mm/perc |
Keresztirányú előtolás - automatikus előtolás | 0,1 - 8 mm |
Keresztirányú előtolás - gyors előtolás | 990 mm/perc. |
Keresztirányú előtolás - nonius rész | 0,02 mm/ford. |
Függőleges előtolás - automatikus előtolás | 0,005/0,01/0,02/0,03/0,04/0,05 mm/tah |
Függőleges előtolás - gyors előtolás | 460 mm/perc |
Függőleges előtolás - nonius darab | 0,005 mm/ford. |
Köszörűkorong fordulatszám | 2 850 perc ֿ¹ |
A köszörűkorong méretei | 200 x 20 x 31,75 mm |
Orsó motor | 1,5 kW |
Függőleges előtoló motor | 0,5 kW |
Keresztirányú előtoló motor | 0,04 kW |
Max. asztali terhelés | 120 kg |
Gép magassága | 1 675 mm |
Súlyok és méretek:
Teljes súly csomagolással együtt | 1800,0 kg |
Nettó súly | 1700,0 kg |
