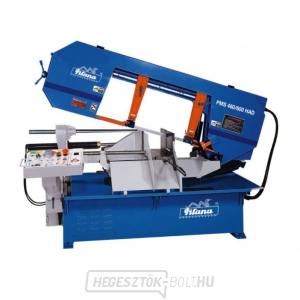

Pilana szalagfűrész fémhez PMS 460/600 HAD
Teljesen félautomata szalagfűrész , a gép teljes súlya alapján páratlan merevséggel. A konstrukció nagy merevsége és az ebből eredő fűrészlapok tartóssága ezt a szalagfűrészt a csuklós félautomata kategóriában a legmagasabb osztályba sorolja. A fűrésszel 460 mm átmérőig és 600 mm hosszúságig teljes ötvözött acél is gond nélkül vágható. A folyamatos sebességszabályozásról mechanikus variátor gondoskodik, ahol az aktuális vágási sebesség a fűrészkar digitális kijelzőjén látható.
A kezelőszervek a forgó vezérlőpanelen találhatók az egyéni beállításhoz. Ez egy jól bevált szalagfűrésztípus, amelyhez még tíz év üzemelés után is kiváló pótalkatrészek állnak rendelkezésre, így a gépre hosszú üzemidő után is számíthat. A PMS 460/600 HAD szalagfűrész olyan műhelyek és üzemek számára is alkalmas, ahol folyamatos üzemelés folyik, és ahol nagy hangsúlyt fektetnek aminőségre, a megbízhatóságra és a gép élettartamára.
Szalagfűrészkar:
- Robusztus acélkar nagyméretű járókerékkel a lehető legkisebb fűrészlap-törési szög érdekében. A fűrészlap 41 mm széles és 5330 mm hosszú, ami a fűrészlap forgását a keményfém vezetőkövekre csökkenti.
- Avezetőkorongok halszálkás hornyon helyezkednek el a gyors és szoros beállítás érdekében.
- Az emulziós hűtés a leghatékonyabb hűtés érdekében a vezetőkockákhoz van kihelyezve. A fűrészlapfeszítés hidraulikus a könnyű és gyors fűrészlapcsere érdekében. A tisztítókefe saját elektromos meghajtással rendelkezik.
Karbid fűrészlapvezető:
- A keményfém vezető egyik oldalán hornyok vannak a hűtőfolyadék elosztására, ami nagymértékben növeli a keményfémek kopásállóságát és meghosszabbítja a teljes élettartamot.
- A hűtés a maximális hatékonyság érdekében a vezetőcsontokhoz van vezetve.
Motor és erőátvitel:
- A3,7 kW-os motor egy ékszíjjal kapcsolódik a sebességváltóhoz, amelyben egy variátor található a fűrészlap sebességének fokozatmentes szabályozásához. A variátor egy nagyon megbízható mechanikus eszköz a vágási sebesség beállítására.
- Ez helyettesíti a bonyolult és drága frekvenciaváltót, ami növeli a megbízhatóságot, különösen nehéz, poros munkáknál. További előnye, hogy ez a rendszer jobban ellenáll a környezeti hőmérséklet-ingadozásoknak (fűtetlen csarnokok stb.).
Vezérlőpanel:
- Praktikus vezérlőpanel, amely LED-ek segítségévelteljes körűen diagnosztizálja a szalagfűrész állapotát. A gombok, valamint az egész panel folyadék behatolása ellen védett, ami nagy előny a versenytársak szabványos gombokkal ellátott vezérlőpaneljeivel szemben, amelyek hosszú távú használat esetén hajlamosak a kopásra és megbízhatatlanságra. A panelen található a fűrész rajza, ahol a gép minden egyes részéhez tartozó információs LED-ek találhatók, amelyek segítségével pontosan meghatározható a teljes gép aktuális állapota.
Anyagrögzítés:
- Hidraulikus rögzítés nagy hatótávolsággal 600 mm-ig.
- A feszítőbilincs pofái vastag, maratott vaslemezből készülnek, speciális hornyokkal, amelyek megakadályozzák a vágandó anyag kör keresztmetszetének elcsúszását.
- Acserélhető acélból készült csővágóállkapocs feketére van fényezve az esetleges oxidációvalszembeni jobb ellenállás érdekében. A fogószerszámtest megakadályozza, hogy a vasszivacsok eltömítsék a fogószerszámot.
Ferde vágás:
- Afélautomata fűrész karja egy kézi reteszelő kar segítségével könnyen állítható szögben balra és jobbra 60°-os szögig, ahol maximum Ø300 mm-ig lehet vágni.
- Ha a kar 45°-os szögbe van állítva, akkor legfeljebb Ø460 mm vágható.
Műszaki paraméterek:
Feszültség: 400 V
Motor: 3,7 kW
Szalagméret: 5330 x 41 x 1,3 mm
Szalagsebesség: 26 - 80 m/perc
Maximális vágási átmérő: 460 mm
A gép méretei: 2810 x 1130 x 1870 mm
A gép súlya: 1320 kg
Csomag súlya: 1500 kg.
A vágandó anyag maximális méretei:
Kerek profil / Négyszögletes profil / Négyszögletes profil
0° 460 mm / 460 x 460 mm / 600 x 445 mm
45° 460 mm / 460 x 460 mm / -
60° 300 mm / 300 x 300 mm / -
45°(L) 460 mm / 460 x 460 mm / -
60°(L) 300 mm / 300 x 300 mm / - 60°(L) 300 mm / 300 x 300 mm / -
