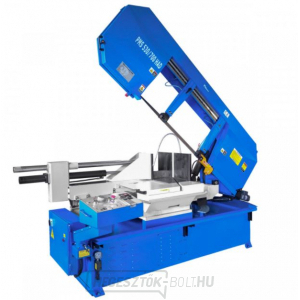

Pilana szalagfűrész fémhez PMS 530/700 HAD
Teljesen félautomata szalagfűrész, a gép teljes súlya alapján páratlan merevséggel. A konstrukció nagy merevsége és az ebből eredő fűrészlapok tartóssága ezt a szalagfűrészt a csuklós félautomata kategóriában a legmagasabb osztályba sorolja. A fűrésszel gond nélkül vághatók teljes ötvözött acélok is 530 mm átmérőig és 700 mm hosszúságig. A folyamatos sebességszabályozásról mechanikus variátor gondoskodik, ahol az aktuális vágási sebesség a fűrészkar digitális kijelzőjén látható.
A kezelőszervek a forgó vezérlőpanelen találhatók az egyéni beállításhoz. Ez egy jól bevált szalagfűrésztípus, amelyhez még tíz év üzemelés után is kiváló pótalkatrészek állnak rendelkezésre, így a gépre hosszú üzemidő után is számíthat. A PMS 530/700 HAD szalagfűrész olyan műhelyek és üzemek számára is alkalmas, ahol folyamatos üzemelés folyik, és ahol nagy hangsúlyt fektetnek a minőségre, a megbízhatóságra és a gép élettartamára.
Szalagfűrészkar:
Robusztus acélkar nagyméretű járókerékkel a lehető legkisebb fűrészlap-törési szög érdekében. A fűrészkar 41 mm széles és 5330 mm hosszú, ami a fűrészlap forgását a keményfém vezetőkövekre csökkenti. A vezetőkorongok halszálkás hornyon helyezkednek el a gyors és szoros beállítás érdekében. Az emulziós hűtés a leghatékonyabb hűtés érdekében a vezetőkockákhoz van kihelyezve. A fűrészlapfeszítés hidraulikus a könnyű és gyors fűrészlapcsere érdekében. A tisztítókefe saját elektromos meghajtással rendelkezik.
Karbid fűrészlapvezető:
- A keményfém vezető egyik oldalán hornyok vannak a hűtőfolyadék elosztására, ami nagymértékben növeli a keményfémek kopásállóságát és meghosszabbítja a teljes élettartamot.
- A hűtés a maximális hatékonyság érdekében a vezetőcsontokhoz van vezetve.
Motor és erőátvitel:
- Az5,7 kW-os motor egy ékszíjjal kapcsolódik a sebességváltóhoz, amelyben egy variátor található a fűrészlap sebességének fokozatmentes szabályozásához. A variátor egy nagyon megbízható mechanikus eszköz a vágási sebesség beállítására.
- Ez helyettesíti a bonyolult és drága frekvenciaváltót, ami növeli a megbízhatóságot, különösen a nehéz, poros munkáknál. További előnye, hogy ez a rendszer jobban ellenáll a környezeti hőmérséklet-ingadozásoknak (fűtetlen csarnokok stb.).
Vezérlőpanel:
- Praktikus vezérlőpanel, amely LED-ek segítségévelteljes körűen diagnosztizálja a szalagfűrész állapotát. A gombok, valamint az egész panel folyadék behatolása ellen védett, ami nagy előny a versenytársak szabványos gombokkal ellátott vezérlőpaneljeivel szemben, amelyek hosszú távú használat esetén hajlamosak a kopásra és megbízhatatlanságra. Apanelen található a fűrész rajza, ahol a gép minden egyes részéhez tartozó információs LED-ek találhatók, amelyek segítségével pontosan meghatározható a teljes gép aktuális állapota.
Anyagrögzítés:
- Hidraulikus rögzítés nagy tartományban, akár 700 mm-ig.
- A feszítőbilincs pofái vastag, maratott vaslemezből készülnek, speciális hornyokkal, amelyek megakadályozzák a vágandó anyag kör keresztmetszetének elcsúszását.
- Afogószerszám acélból készült cserélhető pofája feketézett, hogy jobban ellenálljon az esetleges oxidációnak. A fogószerszámtest megakadályozza, hogy a vasszivacsok eltömítsék a fogószerszámot.
Ferde vágás:
- Afélautomata fűrész karja egy kézi reteszelő kar segítségével könnyen állítható szögben balra és jobbra 60°-os szögig, ahol legfeljebb Ø335 mm-ig lehet vágni. A kar 45°-os szögbe állításakor legfeljebb Ø490 mm vágható.
Műszaki paraméterek:
Feszültség: 400 V
Motor: 5,7 kW
Szalagméret: 6060 x 41 x 1,3 mm
Szalagsebesség: 20 - 85 m/perc
Maximális vágási átmérő: 530 mm
A gép méretei: 3270 x 1090 x 1990 mm
A gép súlya: 1880 kg
Csomag súlya: 2010 kg.
Maximális vágási méretek:
Kerek profil / Négyszögletes profil / Négyszögletes profil
0° 530 mm / 530 x 530 mm / 700 x 335 mm
45° 490 mm / 435 x 435 mm / 500 x 300 mm
60° 335 mm / 320 x 320 mm / 400 x 305 mm
45°(L) 480 mm / 435 x 435 mm / 480 x 300 mm
60°(L) 335 mm / 320 x 320 mm / 400 x 305 mm
