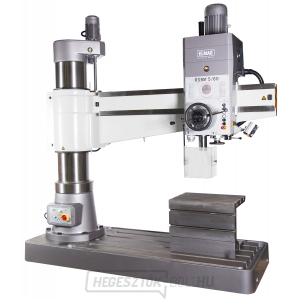

Elmag radiális oszlopfúró RSBM 5/60

Elmag RSBM 5/60 radiális fúrógép.

A 60 mm-es fúrási kapacitású RSBM modellek lehetővé teszik a fúrószerszám rugalmas elhelyezését a magasságban állítható kar mentén. Az RSBM-ek ezért optimális megoldást jelentenek nagyméretű munkadarabok, például acélgerendák, hegesztett szerkezetek és öntvények fúrásához, furatolásához és menetvágásához - ideálisak rugalmas alkalmazásokhoz az acél- és gépiparban, valamint az öntvények utófeldolgozásához. Különösen hatékonyak a kazán- és ipari kemenceépítésben, pl. hőcserélők és csőtartó lemezek gyártásánál a nehéz lemezek torzításmentes megmunkálásához.

Tartalmazza a következőket:

  • B 16 gyorsfeszítő, 1 - 16 mm
  • MK 5 / B 16 kúp alakú dorong
  • MK 5 / MK 4 redukálóhüvely
  • Szerszámkészlet kihúzóval
  • Ék
  • Használati utasítás / CE

Tulajdonságok:

  • Rendkívül alacsony rezgés és sima működés.
  • Fúrási kapacitás: Ø 60 mm
  • Extra nagy köbtartalom
  • Extra nagy orsónyúlvány: 350 - 1 600 mm
  • Szupererős meghajtóegység: 4 000 W, 400 V
  • Hidraulikusan kapcsolt orsó és előtolás működtetése olajfürdőben.
  • Fogaskerekek króm-nikkelacélból edzett és precíziósan csiszolt fogaskerekek.
  • 16 sebességfokozat.
  • Könnyen állítható fordulatszám és előtolás állítókarral.
  • Fúróorsó precíziós csapágyazással, nagy koncentrációs pontossággal.
  • Jobbra és balra forgás.
  • A fúrófej emelése emelőhajtással, edzett emelőcsavarral.
  • Edzett és precíziósan csiszolt konzolvezető.
  • A fúrófej konzolos és hidromechanikus rögzítése.
  • Védő orsófedél.
  • Fúrási mélységskála és megálló.
  • Fúróasztal-kockák T-nyílásokkal.
  • Halogén fúróasztal-világítás.
  • Gépalap T-nyílásokkal.
  • Beépített hűtőrendszer visszavezető vezetékkel, tartály a gépalapban.

Műszaki adatok Paraméterek:

Acélfúrási kapacitás: 60 mm
Menetvágási kapacitás: M 46
Orsótartó (esztergályozó orsó): MK 5
Sebességtartomány: 25 - 2000 fordulat/perc./perc
Sebességfokozatok: 16
Fúrótüske löket: 315 mm
Fúrófejtolatási sebességfokozatok: 16
Fúrófej löket: 580 mm
Tüske sugár: 350 - 1600mm
Fúrófej elfordítható: ± 180°
Fúrótüske alap távolság: 1220 mm
Fúrótüske távolság táblázat min./max.0 - 750 mm
Fúróasztal területe: 630 x 500 mm
Fúróasztal magassága: 500 mm
Motorteljesítmény: 4000W
Emelőorsó meghajtás: 1500W
Hálózati csatlakozás: 400/50 - 60V / Hz
Hűtőszivattyú: 90W
Hűtőszivattyú teljesítménye: 25 l/min
Méretek: 630 x 500 x 720 mm
Hosszúság x szélesség: 2500 x 1070 mm
Magasság (teljes): 2840 mm
Súly: 3500 kg
