Termékleírás

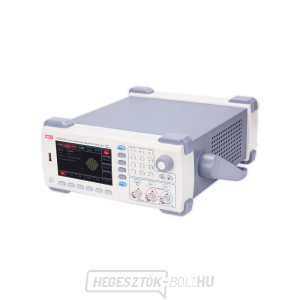

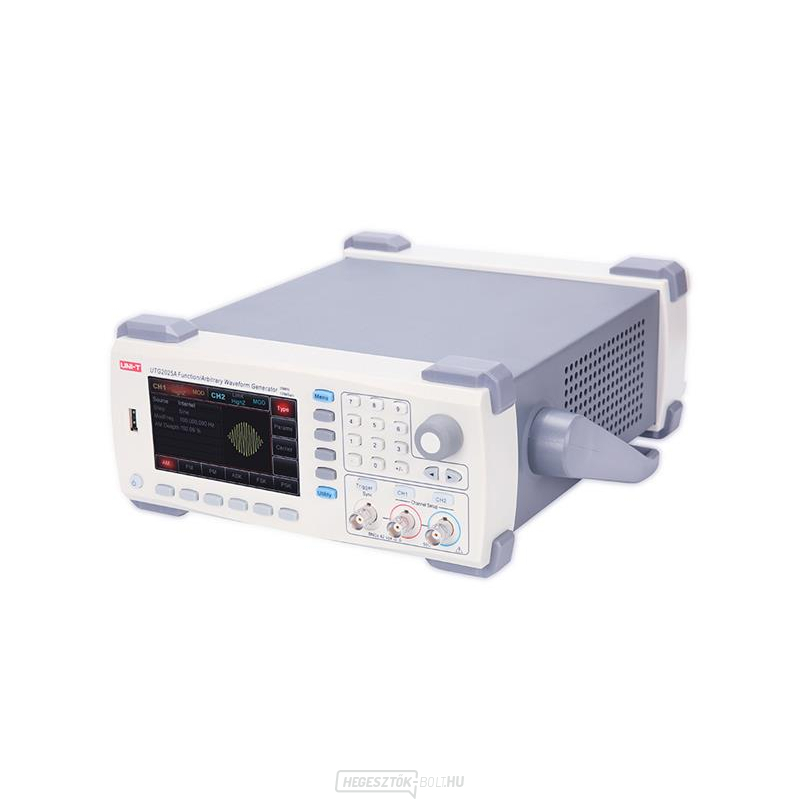

UNI-T UTG2025A generátor
3 év garanciát vállalunk erre a termékre. Az UTG2025A függvény/tetszőleges hullámforma generátor egy modern, kétcsatornás generátor, amely közvetlen digitális szintézis technológiát alkalmaz, hogy pontos és stabil kimenetet hozzon létre tetszőleges hullámformákból, 1 μHz felbontással. Jelmoduláció különféle modulációkkal, például AM, PM, FM, ASK, FSK stb., belső vagy külső forrásból, lineáris és logaritmikus sweep módokkal. A panel ergonomikus kialakítású a könnyű kezelhetőség érdekében. A generátor elektronikus és elektroakusztikus eszközök tervezéséhez, teszteléséhez, hibaelhárításához és javításához készült, például celluláris és vezeték nélküli rendszerek áramköreinek és eszközeinek teszteléséhez, rádió-, televízió- és műsorszóró rendszerekben; félvezető alkatrészek teszteléséhez stb. A DDS technológiának köszönhetően pontos és tiszta jeleket képes generálni minimális torzítással. A felhasználóbarát panel egyszerű kezelőszervekkel és áttekinthető kijelzővel lehetővé teszi a sokkal hatékonyabb és gyorsabb munkát. USB interfésszel és nagy teljesítményű szoftverrel rendelkezik az adatok számítógépre történő átviteléhez. Kiváló ár/teljesítmény aránnyal és számos funkcióval rendelkezik.


Termékparaméterek:

- kétcsatornás generátor - 2 egyenértékű, független csatorna
- digitális jelszintézis DDS
- szinuszos jelek generálása 1 μHz és 25 MHz közötti frekvenciájú
- 1 μHz és 5 MHz közötti frekvenciájú téglalap alakú jelek generálása
- különféle egyéb hullámformák generálása (szinusz, téglalap, rámpa, háromszög, impulzus, zaj, DC, tetszőleges)
- modulációs típusok: AM, FM, PM, ASK, FSK, PSK, PWM jelek belső és külső forrásokból
- Sweep és Burst jelkimenet támogatása
- támogatja a belső/külső/manuális triggerelést
- 6 bites nagy pontosságú frekvenciamérés akár 200 MHz-ig külső TTL-kompatibilis jelek esetén
- kimeneti jel amplitúdója akár 10 Vpp 50Ω impedancián vagy akár 20 Vpp nagy impedanciájú üzemmódban
- 125M/s mintavételi sebesség és 14 bites függőleges felbontás
- akár 16 változó digitális hullámforma csoport tárolásának lehetősége
- USB interfész az előlapon a hullámforma bemenethez
- USB Host interfész a hátlapon, nagy teljesítményű PC szoftver
- LAN csatlakozó a hátlapon a firmware frissítésekhez
- Többfunkciós gomb és numerikus billentyűzet a könnyű kezelhetőség érdekében
- rendszer segítség
- 4,3 hüvelykes, nagy felbontású TFT LCD színes kijelző


Műszaki paraméterek:

- kimeneti csatornák: 2
- mintavételi ráta: 125MS/s
- kimeneti frekvencia: akár 25 MHz
- frekvenciafelbontás: 1μHz
- függőleges felbontás: 14 bit
- memóriamélység: 8 kpt
- tetszőleges hullámhossz: 8 pont ~ 8 kpt
- a generált jelek típusai és frekvenciái:
szinuszos: 1 μHz-től 25 MHz-ig
téglalap alakú: 1 μHz-től 5 MHz-ig
rámpa (fűrész): 1 μHz-től 400 kHz-ig
impulzus: 1 μHz-től 5 MHz-ig
bármilyen: 1 μHz-től 5 MHz-ig
zaj: 25MHz (-3dB)
DC
- amplitúdótartomány: 1 mVpp - 10 Vpp (50 Ω), 2 mVpp - 20 Vpp (magas Z)
- Modulációs típusok: AM, FM, PM, ASK, FSK, PSK, PWM, Sweep
- TTL-kompatibilis jelek frekvenciamérése: igen, 100mHz - 200MHz tartományban, 51 ppm pontossággal
- kimeneti impedancia: 1Ω és 1kΩ között állítható, vagy magas Z, gyári beállítás 50Ω
- kimeneti rövidzárlatvédelem: igen
- teljes harmonikus torzítás 20 kHz, 1 Vpp (tipikus érték): <0,2%
- öregedési sebesség az első évben: 1 ppm
- hőmérsékletfüggési együttható: 0,5 ppm/℃
- hőmérsékleti együttható: - kijelző: TFT LCD 64K, 4,3" átlóval, WVGA (480 x 272 pixel)
- USB eszközcsatlakozó: igen
- tápegység: AC 100 V-tól 240 V-ig, 45 Hz-től 440 Hz-ig, CAT II
- fogyasztás: <40W
- védelem: biztosíték 250 V, T2 A
- súly: 3,2 kg
- méretek: 265 x 110 x 320 mm
- termék színe: fehér és szürke


Az egyes csomagolások tartalma:

- UTG2025A függvénygenerátor: 1 db
- tápkábel: 1 db
- USB interfészkábel: 1 db
- BNC-BNC kábel: 2 db
- CD PC szoftverrel: 1 db
- Cseh és angol nyelvű használati útmutató: 1 db.


Csomagolás nagykereskedelmi ügyfelek számára:

- standard mennyiség dobozonként: 2 db
- standard dobozméretek: 380 x 330 x 320 mm
- a doboz bruttó súlya: kb. 8,5 kg


GYÁRTÓ: UNI-TREND
www.uni-t.cz
