Termékleírás

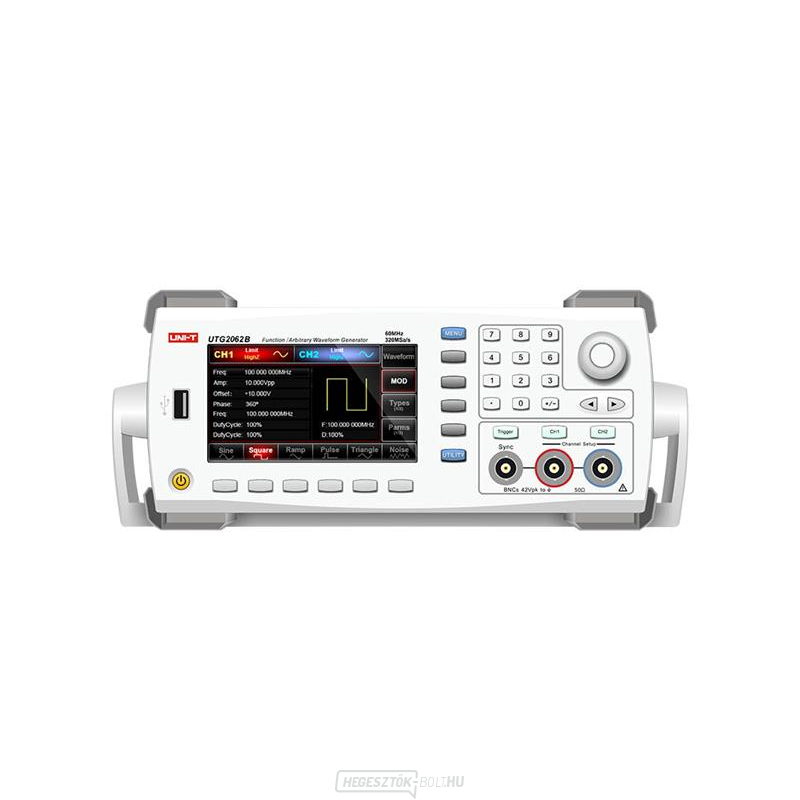

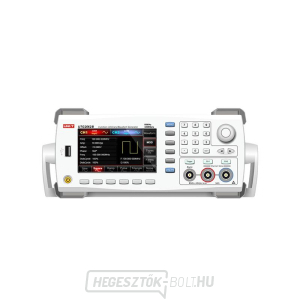

UNI-T UTG2062B generátor
Az UTG2062B függvény/tetszőleges hullámforma generátor egy modern, kétcsatornás generátor, amely közvetlen digitális szintézis technológiát alkalmaz, hogy tetszőleges hullámformák pontos és stabil kimenetét hozza létre 1 μHz felbontással, 60 MHz maximális kimeneti frekvenciával és 320 MS/s mintavételi frekvenciával. A jelmoduláció különféle modulációkkal érhető el, mint például AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep stb. belső vagy külső forrásból, lineáris és logaritmikus sweep. A panel ergonomikus kialakítású a könnyű kezelhetőség érdekében. A generátor elektronikus és elektroakusztikus eszközök tervezésében, fejlesztésében, tesztelésében, hibaelhárításában és javításában való használatra készült, például mobil és vezeték nélküli rendszerek áramköreinek és eszközeinek tesztelésére, rádió- és televíziórendszerekben; félvezető alkatrészek tesztelésére stb. A DDS technológiának köszönhetően pontos és tiszta jeleket képes generálni minimális torzítással. A felhasználóbarát panel könnyen kezelhető és áttekinthető kijelzővel lehetővé teszi a sokkal hatékonyabb és gyorsabb munkát. USB interfészen és nagy teljesítményű szoftverrel rendelkezik az adatok számítógépre történő átviteléhez. A belső, nem felejtő memória több mint 160 hullámformát tárol, pl. matematikai, bioelektromos, orvosi, trigonometrikus, anti-trigonometrikus, autókban előforduló tranziens jelenségeket stb. Kiváló ár-érték aránnyal és számos funkcióval rendelkezik. Használható egyetemi laboratóriumokban, kutatóintézetekben stb. Ez az eszköz megfelel az elektronikus mérőeszközökre vonatkozó GB4793 biztonsági követelményeknek és az IEC 61010-1/2 biztonsági szabványnak, valamint megfelel a CAT II 300V izolált feszültségre vonatkozó biztonsági szabványoknak.


Termékparaméterek:

- kétcsatornás generátor - 2 egyenértékű, független csatorna
- mindkét csatorna csatlakoztatásának lehetősége
- digitális jelszintézis DDS
- szinuszos jelek generálása 1 μHz és 60 MHz közötti frekvenciájú
- téglalap alakú jelek generálása 1 μHz és 60 MHz közötti frekvenciájú
- különféle egyéb hullámformák generálása (szinusz, téglalap, rámpa, háromszög, impulzus, zaj, DC, tetszőleges)
- modulációs típusok: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- belső és külső forrásból származó modulációs jel használata
- lehetőség a jel alakjának matematikai képlettel történő bevitelére
- lehetőség a jelfázis megadására fokban vagy radiánban
- Sweep és Burst jelkimenet támogatása
- támogatja a belső/külső/manuális triggerelést
- 6 bites nagy pontosságú frekvenciamérés akár 200 MHz-ig külső TTL-kompatibilis jelek esetén
- kimeneti jel amplitúdója akár 10 Vpp 50Ω impedancián vagy akár 20 Vpp nagy impedanciájú üzemmódban
- túlfeszültség elleni védelem a termináloknál
- 320M/s mintavételi sebesség és 16 bites függőleges felbontás
- akár 16 változó digitális hullámforma csoport tárolásának lehetősége
- USB interfész az előlapon a hullámforma bemenethez
- USB Host interfész a hátlapon, nagy teljesítményű PC szoftver
- LAN csatlakozó a hátlapon a firmware frissítésekhez
- Többfunkciós gomb és numerikus billentyűzet a könnyű kezelhetőség érdekében
- rendszer segítség
- 4,3 hüvelykes, nagy felbontású TFT LCD színes kijelző


Műszaki paraméterek:

- kimeneti csatornák: 2
- mintavételi ráta: 1,28 GS/s (interpoláció), 320 MS/s (DDS mód)
- kimeneti frekvencia: akár 60 MHz
- frekvenciafelbontás: 1μHz
- függőleges felbontás: 16 bit (szimbólumokkal és feliratokkal együtt)
- tetszőleges hullámhossz: 8 ponttól 16 megapixelig
- nem felejtő memória: akár 160 tetszőleges görbecsoport tárolható
- a generált jelek típusai és frekvenciái:
szinuszos: 1 μHz-től 60 MHz-ig
téglalap alakú: 1 μHz-től 60 MHz-ig
rámpa (fűrész): 1 μHz-től 3 MHz-ig
impulzus: 1 μHz-től 20 MHz-ig
bármilyen: 1 μHz-től 15 MHz-ig
Gauss-zaj: akár 60 MHz (-3dB)
- DC jel eltolás (csúcs AC+DC): 5V (50 Ω), 10V (nagy ellenállás)
- amplitúdótartomány: 1 mVpp - 10 Vpp (50 Ω), 2 mVpp - 20 Vpp (magas Z)
- Modulációs típusok: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- működési módok: kimenet be/ki, folyamatos, moduláció, sweep, soros
- TTL-kompatibilis jelek frekvenciamérése: igen, 100mHz - 200MHz tartományban, 51 ppm pontossággal
- kimeneti impedancia: 1Ω és 1kΩ között állítható, vagy magas Z, gyári beállítás 50Ω
- kimeneti rövidzárlatvédelem: igen
- túlfeszültség-védelem a kapcsok ellen:>12,0 V bemeneti feszültségnél, 100 mVpp frekvenciánál
- túlfeszültségvédelem: bemeneti feszültség>2,0 V, frekvencia - teljes harmonikus torzítás 20 kHz, 1 Vpp (tipikus érték): <0,2%
- pontosság: 0,5 ppm 25 ℃-on
- öregedési sebesség az első évben: 1 ppm
- hőmérsékleti együttható: 0,5 ppm/℃
- hőmérsékleti együttható: ＜ 2 ppm/℃
- kijelző: TFT LCD 64K, 4,3" átlóval, WVGA (480 x 272 pixel)
- USB eszközcsatlakozó: igen
- tápegység: AC 100 V-tól 240 V-ig, 45 Hz-től 440 Hz-ig, CAT II
- fogyasztás: <50W
- védelem: biztosíték 250 V, T2 A
- súly: 3,2 kg
- méretek: 305 x 230 x 93 mm
- termék színe: fehér és szürke


Az egyes csomagolások tartalma:

- UTG2062B függvénygenerátor: 1 db.
- tápkábel: 1 db
- USB interfészkábel: 1 db
- BNC-BNC kábel (1m): 2 db
- Cseh és angol nyelvű kézikönyv: 1 db.


Csomagolás nagykereskedelmi ügyfelek számára:

- standard mennyiség dobozonként: 2 db
- standard dobozméretek: 380 x 330 x 320 mm
- a doboz bruttó súlya: kb. 8,5 kg


GYÁRTÓ: UNI-TREND
www.uni-t.cz
