Termékleírás

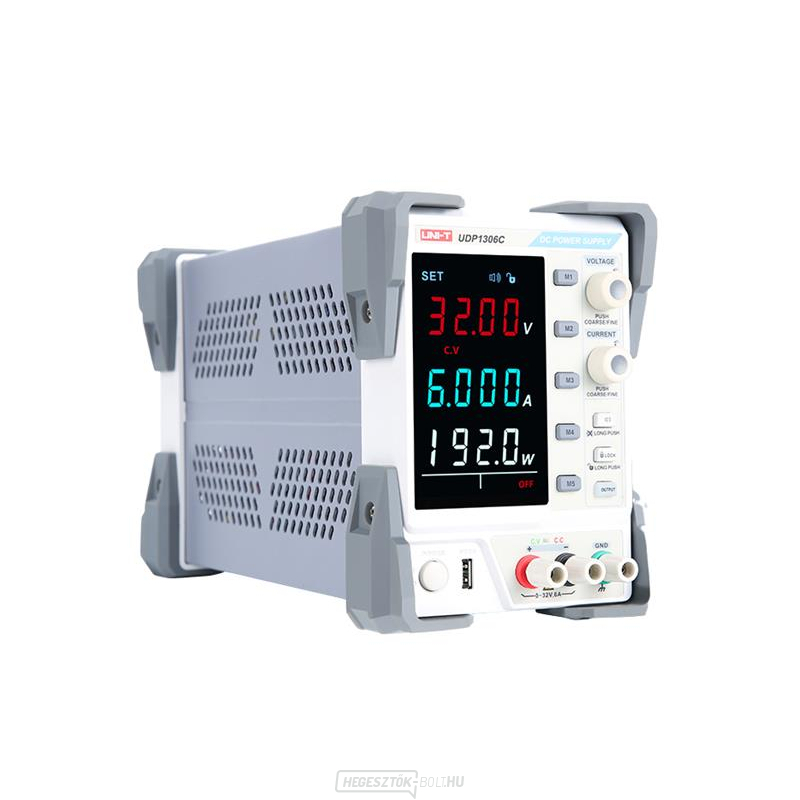

Laboratóriumi tápegység UNI-T UDP 1306C
Az UDP1306C programozható DC tápegység egy költséghatékony, márkás laboratóriumi tápegység egy fő kimeneti csatornával és egy USB töltőcsatornával. Ez egy alapvető tápegység termék azoknak a felhasználóknak, akiknek kisebb, de nagy megbízhatóságú tápegységre van szükségük. A magasabb típusú (többcsatornás) UDP tápegységekhez képest ez a tápegység nagyobb terhelést tesz lehetővé egy csatornán, akár 6 A-t 32 V feszültségen.
A tápegység klasszikus lineáris transzformátort tartalmaz, és lehetővé teszi a működést állandó kimeneti feszültség (CV) üzemmódban 0 és 32 V között, vagy állandó kimeneti áram (CC) üzemmódban 0 és 6 A között. Ezenkívül az előlapon található egy USB csatlakozó is, amellyel például egy mobiltelefon 5 V feszültséggel és akár 3 A áramerősséggel tölthető.
A laboratóriumi tápegység EBTN kijelzővel rendelkezik, amely három nagy pontosságú kijelzővel rendelkezik, amelyek egyszerre jelenítik meg a feszültséget, az áramerősséget és a teljesítményt 4 számjegyű pontossággal.
A tápegység programozható paraméterekkel rendelkezik. 5 memóriával rendelkezik a beállított módok egyszerű mentéséhez és előhívásához, valamint egy gombzárral a paraméterek nem kívánt módosításának megakadályozására. A tápegység házának hátulján USB-eszköz és RS232 csatlakozók, valamint egy DIGITÁLIS I/O interfész található a tápegység távvezérléséhez. A mellékelt szoftver segítségével lehetőség van a csatlakoztatott terhelés fogyasztási vagy töltési jellemzőinek valós idejű rögzítésére és megjelenítésére egy csatlakoztatott számítógépen Excel táblázatban vagy grafikonon, és SCPI kommunikációs parancsok alapján kommunikálhat a számítógéppel.
A rendszeres kalibrálás szoftverrel elvégezhető.
A tápegység hőmérséklet-szabályozott ventilátort tartalmaz, a laboratóriumi tápegység transzformátorának hosszú távú hőterhelését érzékelők figyelik, amelyek a határérték elérésekor kikapcsolják a tápegységet, majd lehűlés után visszakapcsolják.
Termékparaméterek:
- a kimeneti feszültség és áram finom szoftveres beállítása
- három négyjegyű kijelző a feszültség, az áramerősség és a teljesítmény azonnali ellenőrzéséhez
- feszültségbeállítás 0-32V között, 10mV felbontással
- árambeállítás 0-6A között, 1mA felbontással
- tápegység működés állandó feszültség (CV) vagy állandó áram (CC) üzemmódban
- túlfeszültségvédelem (OVP), túláramvédelem (OCP), túlmelegedés elleni védelem (OTP)
- csatorna töltéshez, pl. mobiltelefonhoz az előlapi USB-csatlakozón
- USB-eszköz, RS232, digitális I/O interfészek a hátlapon
- beépített hangjelző az állapotváltozások jelzésére
- gombzár a nem kívánt paramétermódosítások megakadályozása érdekében
- hőmérséklet-vezérelt intelligens hűtőventilátor
- leválasztás a tápellátásról transzformátor hőterhelése esetén
- bemeneti feszültségválasztó 110V/120V/220V/230V (AC 50/60Hz) a hátoldalon
Műszaki paraméterek:
- névleges kimeneti feszültség2: 0–32 V
- névleges kimeneti áram: 0 - 6A
- teljes névleges kimenő teljesítmény: kb. 192 W
- feszültség/áram beállítási felbontás: 10mV/1mA
- feszültségbeállítási pontosság (CV) módban: (a mért érték 0,01%-a +3 mV)
- árambeállítási pontosság módban (CC): (a mért érték 0,1%-a +3mA)
- zaj és brumm (5Hz - 20MHz) a fő kimeneten: 2mV RMS/3mA RMS
- névleges feszültség/áramvédelem az USB kimeneten: 5V 5%/3A
- feszültség/áram hőmérsékleti együtthatója: 300ppm/°C//300ppm/°C
- névleges tápfeszültség: AC 110V/120V/220V/230V/(50/60Hz)
- biztosíték (110/120V/AC tápegységhez): csőbiztosíték típusa: T6,3AL/250V (20x5mm)
- védelem (220/230/AC tápegységhez): csőbiztosíték típusa: T3,13AL/250V (20x5mm)
- méretek (szélesség x magasság x mélység): 136 x 194 x 327 mm
- súly: kb. 7,5 kg
Az egyes csomagolások tartalma:
- UDP1306C laboratóriumi tápegység: 1 db.
- tápkábel: 1 db.
- USB-A - USB-B interfészkábel (UT-D14): 1 db
- krokodilcsipesszel ellátott összekötőkábel-készlet: 1 készlet
- tartalék biztosítékok: 1 db.
- használati utasítás: 1 db
- RS232 kommunikációs kábel rendelésre: 1 db.
Csomagolás nagykereskedelmi ügyfelek számára:
- standard mennyiség dobozonként: 1 db.
- standard dobozméretek: 505 x 270 x 335 mm
- bruttó dobozsúly: 9,6 kg
GYÁRTÓ: UNI-T
www.uni-t.cz
Link a PC-hez való csatlakozáshoz szükséges szoftver letöltéséhez:
https://instruments.uni-trend.com/EU-EN/powersupplies/udp1306c.html
