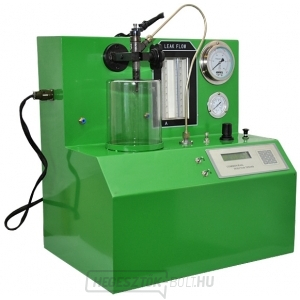

Common Rail dízel injektor diagnosztikai műszer PQ 1000
Aközös nyomócsöves befecskendező rendszerű dízel injektorok diagnosztizálására szolgáló modern mikroprocesszoros készülék számos diagnosztikai feladat elvégzését teszi lehetővé a különböző gyártók (Bosch, Denso, Delphi stb.) szétszerelt egyedi injektorain. A készülék áttekinthető, billentyűzettel és LCD-kijelzővel ellátott kezelőpanellel rendelkezik. Van 2 átlátszó mérőhenger (a befecskendezett üzemanyaghoz és az üzemanyag-visszavezetéshez), egy üzemanyagnyomás-mérő, egy levegőnyomás-mérő, egy nyomásszabályozó, amely a befecskendezett üzemanyag nyomására van kapcsolva (az üzemanyagnyomás és a levegőnyomás aránya 250:1, tehát például 7 bar légnyomás mellett az üzemanyagnyomás 1750 bar), egy szorító/rögzítő elem a vizsgált injektorokhoz és a megfelelő csövek és tömlők a csatlakozáshoz. Az üzemanyag tisztaságának biztosítása érdekében a vizsgálat során a műszer kétfokozatú szűrővel van felszerelve.
Az alapvető vizsgálati műveletek a következők:
a befecskendező fúvóka minőségének és alakjának ellenőrzése
az injektor szivárgásellenőrzése
a befecskendezett üzemanyag mennyiségének vizsgálata
az injektor vizsgálata különböző üzemanyagnyomás, impulzusszélesség-moduláció és impulzusfrekvencia beállítások mellett
A műszer kiegészíthető egy csatlakoztatott ultrahangos tisztító/mosó berendezéssel. A tisztítófolyadék-tálcában nemcsak az injektorok tisztíthatók ultrahanggal, hanem más alkatrészek speciális tisztítására is használható.
Műszaki paraméterek:
| Tápegység: üzemi hőmérséklet: relatív páratartalom: impulzusszélesség-moduláció: impulzusfrekvencia: teljes befecskendezési idő: impulzusfeszültség: rendszer tesztnyomás: henger térfogata: teszt üzemanyagtartály térfogata: | 230 V/ 50 Hz 10°C - 40°C kevesebb mint 85% 0 - 6000 µs 1 - 40 Hz percben állítható 80 V Bosch vagy Denso CR injektorok esetén és 12 V Delphi CR injektorok esetén 1 - 1800 bar 90 ml 2 l |
