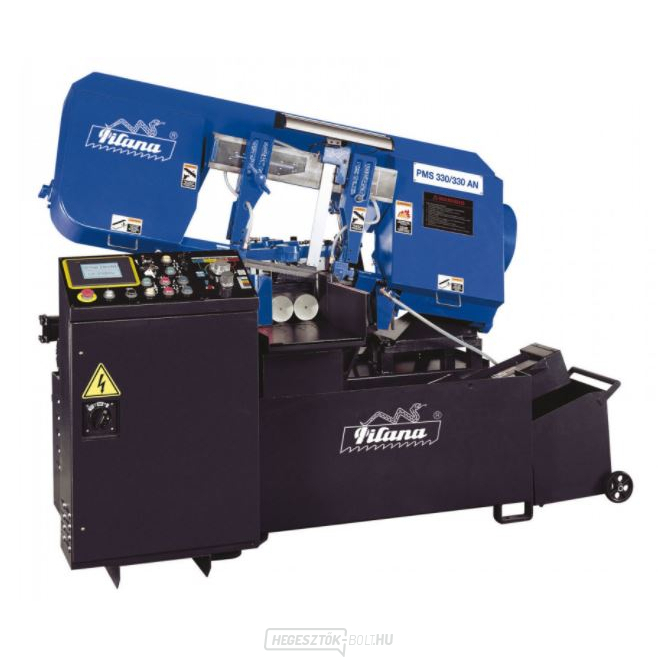

Pilana szalagfűrész fémhez PMS 330/330 AN

Acsuklós automata szalagfűrész a csuklós automataszalagfűrészek csoportjának legmagasabb osztályába tartozik mind a minőség, mind a konstrukció merevsége szempontjából. A 330 mm átmérőjű karral rendelkező gép tömege szállítószalag nélkül 1540 kg. Az acélból és öntöttvasból álló konstrukció alacsony rezgéseket biztosít a vágás során, ami jelentősen megnöveli a bimetál fűrészlap élettartamát.

A robusztusság a szalagfűrész hosszabb élettartamát is biztosítja, mint a kopottas és könnyűszerkezetes gépek esetében, ahol az üzemeltetési költségek általában tíz év használat után megfizethetetlenek, és új gépet kell vásárolni. Egy másik nagy előny a gép vezérlőpanelen keresztül történő vezérlése, ahol a gép összes mechanikai elemét szabványos gombokkal lehet vezérelni, és minden szükséges információ megjelenik az érintőképernyőn, ahol a csuklós szalagfűrész vágási paramétereit lehet beírni és megjeleníteni. Lehetőség van mind a vágási előtolás, mind a nyomás beállítására a vágandó anyag típusának megfelelően.

A fűrész kezelőpanelje:

  • Avezérlőpanel alapfelszereltségként érintőképernyővel rendelkezik a vágási műveletek beviteléhez és ellenőrzéséhez. Világos színes grafikával rendelkezik, amely részletes információkat tartalmaz a szalagfűrész aktuális állapotáról. Az összes mechanikus művelet vezérlése nyomógombokkal történik, így a gép minden eleme könnyen kezelhető. A fűrészen a vágáshoz szükséges előtolás és a vágási nyomás is beállítható a vágandó anyag szabványának megfelelően.

Anyagrögzítés:

  • Az erős hidraulikus dugattyúkkal ellátott robusztus, nagy teherbírású feszítőkarok biztosítják a lehető legnagyobb mértékű rögzítést. Az elülső feszítőbilincs két részre van osztva a vágott anyag vágás előtti és utáni befeszítéséhez, ami jelentősen csökkenti a fűrészlap csattogását, és megakadályozza a fűrészlap sérülését a vágás befejezésekor, ahol a vágott darab az anyag elkészülte után is a feszítőbilincsekbe szorítva marad.
  • Azelőtoló csáklya nagy átmérőjűcsiszolt tengelyeken csúszik a maximális stabilitás érdekében. A mozgó pofát használó előtoló fogó néhány milliméterrel a rögzített pofa előtt tudja a vágandó anyagot előre mozgatni, hogy elkerülje az egyenetlen anyagra való ütközést.

A vágás kezdetének automatikus érzékelése:

  • A csuklós automata szalagfűrész vágáskezdet-érzékeléssel rendelkezik. Így a vágási ciklus indításakor a fűrészkar mindig gyors előtolással ereszkedik le az anyaghoz, közvetlenül az anyag fölé, a beállított előtolás és a vágásba történő nyomás beindul. A vágás befejezésekor a kar mindig csak néhány milliméterrel az anyag felett lép ki, hogy a teljes vágási ciklus a lehető leggyorsabb legyen. Ez a rendszer jól megakadályozza, hogy a fűrészlap véletlenül beleszaladjon az anyagba.

Karbid fűrészlapvezető:

  • A keményfém vezető egyik oldalán hornyok vannak a hűtőfolyadék elosztására, ami nagymértékben növeli a keményfémek kopásállóságát és meghosszabbítja az általános élettartamukat.
  • A hűtés a maximális hatékonyság érdekében a vezetőkockákhoz van vezetve.

Acél forgácskidobó:

  • A fűrész csigás acél forgácskidobóval van felszerelve. A csigát egy üzembiztos hidraulikus motor hajtja, ahol a forgási sebesség egy fojtószeleppel állítható. A hűtőfolyadék-tartály közvetlenül a csigakilökő alatt található. Ez a rendszer a hűtőfolyadék és az acélforgács kiváló szétválasztását szolgálja. Az indítás automatikusan történik a fűrészlap indításával.

A fűrészlap hidraulikus feszítése:

  • APMS 330/330 AN automatikus csuklós szalagfűrész alapfelszereltségként rendelkezik hidraulikus fűrészlapfeszítéssel, automatikus törésérzékeléssel.
  • A fűrészszalag mérete 4100 x 41 x 0,9 mm.

Több darab egyszerre történő vágása (kötegben):

  • Afűrészhez alapfelszereltségként kötegelő bilincsek tartoznak, minden bilincshez egy. A feszítők gyorscsatlakozók segítségével csatlakoznak a hidraulikus aggregáthoz, így nincs szükség szerszámokra. A kötegelőbilincseken könnyen beállítható a kötegelés magassága és hossza, így minden rúd szilárdan és egyenletesen van megragadva, és nincs elakadás, különösen a köteg közepén.
  • A köteg maximális szélessége 250 mm, a minimális kötegszélesség 150 mm.
  • A maximális kötegmagasság 200 mm, a minimális 120 mm.

Műszaki paraméterek:
Feszültség: 400 V
Motor: 3,7 kW
Szalagméret: 4100 x 34 x 1,1 mm
Szalagsebesség: 17 - 71 m/perc
Maximális vágási átmérő: 330 mm
Gép méretei: 2150 x 2200 x 1910 mm
Gép súlya: 1540 kg
Csomag súlya: 1800 kg

A vágandó anyag maximális méretei:
Kerek profil / Négyszögletes profil / Téglalap alakú profil
0° 330 mm / 330 x 330 mm / 330 x 330 mm / 330 x 330 mm
