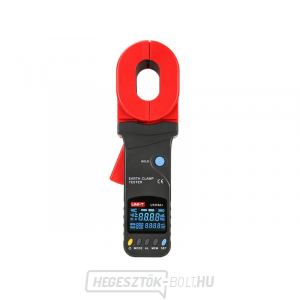

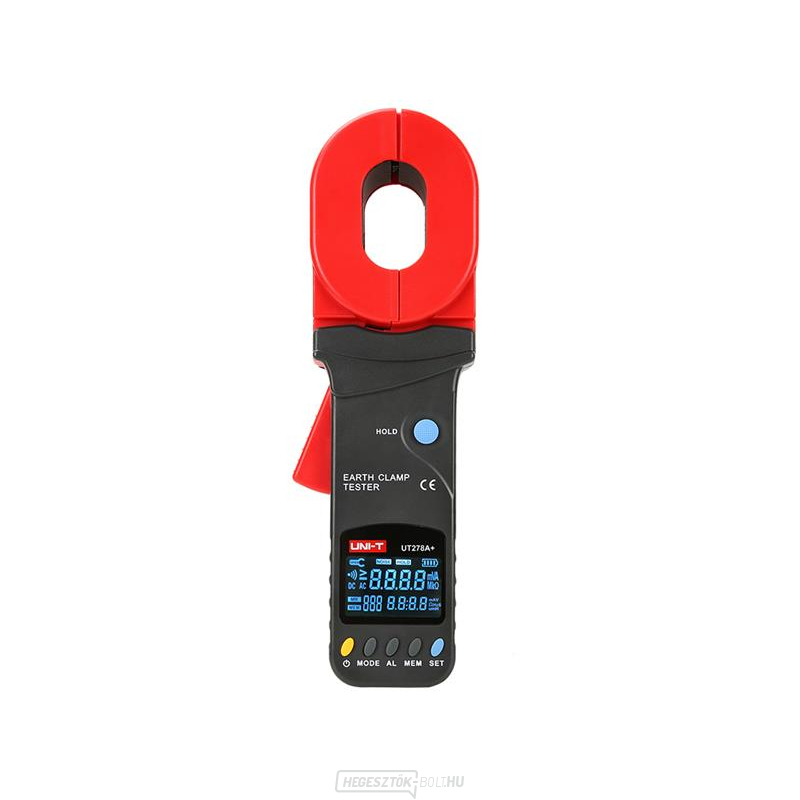

UNI-T UT278A földelőfogó fogó
Az UNI-T UT278A egy földelési ellenállásmérő készülék. A kölcsönös indukció elvén alapulva a földelési ellenállások mérésére a földelővezetők leválasztása nélkül és segédelektródák nélkül képes, mind a több földelésű, mind az egy földelésű földelőrendszerekben. A hasonló UT276A-tól eltérően kibővített tartományban mérheti a földhurok ellenállását 1200Ω-ig, és 0,00mA-20,0A tartományban mérheti a szivárgási áramot is a földhurokon keresztül.
Atesztelőt professzionális használatra tervezték, ütés-, por- és nedvességállósággal, és mikroprocesszoros vezérléssel rendelkezik a pontos földhurok-ellenállás azonosításához, beleértve a zavaró jelek gyors szűrési funkcióját, fejlett aritmetikai módszerekkel. A készüléket az erőművek földelési rendszereinek mérésére tervezték erőművekben, energia- és távközlési elosztórendszerekben, olajmezőkön, számítógéptermekben, elektromechanikus berendezésekben és ipari üzemek karbantartásában, mindenütt, ahol a villamos energiát ipari áramforrásként használják, vagy ahol ellenőrizni kell a villámhárító földelési ellenállását. A műszer 0,01 Ω-tól 1200 Ω-ig 0,001 Ω felbontással méri a földhurok ellenállását és 0-20 A szivárgási áramot. A mért értékek az EBTN négyjegyű, háttérvilágítással ellátott kijelzőjén jelennek meg (világos adatok sötét háttéren), ugyanakkor az értékek a belső memóriában is tárolhatók (akár 300 értékcsoport). A műszer négy 1,5 V-os alkáli elemmel működik.
AzIEC61010-1 biztonsági előírás szerint készült (CAT Ill 300V, CAT IV 150V, 2. szennyezettségi fok); IEC61010-031.
Termék paraméterei :
- Földhurok ellenállás mérési tartomány: 0-1200Ω
- 0,001 Ω felbontás
- földhurok szivárgási áram mérési tartománya: 0-20,0A
- 0,01mA felbontás
- automatikus tartománybeállítás
- négyjegyű EBTN kijelző
- az ellenállás és az áram egyidejű megjelenítése egy képernyőn
- Ellenállás határérték beállítása a túllépés hangjelzésével
- zavaró jelek szűrése
- Nagy megbízhatóság és robusztusság, kettős szigetelés
- automatikus kalibrálás, kalibráló ellenálláshurok
- akár 300 mérési adatsor is tárolható
- Tápegység 4db AA alkáli elem, 1.5V
- alacsony akkumulátor töltöttségi szint jelzése
Specifikációk :
mérési módszer: kölcsönös indukció
földhurok ellenállások mérési tartománya: 0 és 1200Ω között
a földhurok ellenállás mérésének felbontása és pontossága:
a 0,01-0,099 Ω altartományban: 0,001Ω ± (1% 0,01Ω)
a 0,1-0,99 Ω altartományban: 0,01Ω ± (1% 0,01Ω)
az 1-49,9 Ω altartományban: 0,1Ω ± (1% 0,1Ω)
50-99,5 Ω altartományban: 0,5Ω ± (1,5% 0,5Ω)
a 100-199 Ω altartományban: 1Ω ± (2% 1Ω)
a 200-395 Ω altartományban: 5Ω ± (5% 5Ω)
a 400-590 Ω altartományban: 10Ω ± (10% 10Ω)
a 600-880 Ω altartományban: 20Ω ± (20% 20Ω)
a 900-1200 Ω altartományban: 30Ω ± (25% 30Ω)
A földhurok szivárgási áramok mérésének felbontása és pontossága:
a 0,00mA és 9,95mA közötti résztartományban 0,01mA ± (2,5mA)
a 10,0mA-99,0mA altartományban 0,1mA ± (2,5mA)
a 100mA-300mA altartományban 1mA ± (2,50mA)
a 0,3A-2,99A altartományban 0,01A ± (2,5% 0,1A)
a 3,0A és 9,9A közötti altartományban 0,1A ± (2,5% 0,3A)
a 10,0A-20,0A altartományban 0,1A ± (2,5% 0,5A)
EBTN kijelző méretei: 47 x 28,5 mm
mérési frekvencia: 2x/sec
az ellenállás és az áram egyidejű megjelenítése egy képernyőn
bilincsnyílás: 32 x 55 mm
interferencia szűrő: igen
vizuális és hangjelzés: igen
Túllépés jelzése: igen, "OL Ω", "L0,01Ω", "OL A" szimbólumok.
túl nagy zavaró áram jelzése: igen, "NOISE" szimbólum.
adattárolás: igen, 300 csoport számára
Tápegység: 6V (4db 1.5V/AA (LR6) elem)
energiafogyasztás: max. 50mA
alacsony akkumulátor töltöttségi szint jelzése: igen
automatikus kikapcsolás: igen, 5 perc után
a héj szigetelési ellenállása: több mint 20MΩ (500V az áramkör és a héj között)
feszültség ellenállás: 3700V/RMS AC (az áramkör és a burkolat között)
maximális külső mágneses mező:
