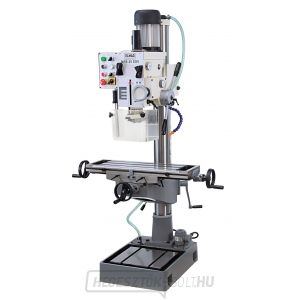

Elmag MFB 45 SGV fogaskerékfúró és -maró gép

Fogaskerékmaró és fúrógép ELMAG MFB 45 SGV.

Az MFB 45 SGV mindent tud: homlokmarás, fúrás, süllyesztés, dörzsölés és menetvágás. A gép sima futású, magasságban állítható koordináta keresztasztallal van felszerelve. A marófejnek az alaplaptól való megnövelt, 1280 mm-es távolságának köszönhetőenmagas munkadarabok megmunkálására is alkalmas.Fokozott rugalmasságot biztosít a forgatható és magasságban állítható marófej, az automatikus marófejtovábbítás három kapcsolási szinttel, a menetvágás üzemmódja és a gépalapba integrált, tartályos hűtőfolyadék-rendszer.

Tartalmazza a következőket:

  • B 16 gyorsfúrószerszám, 1-16 mm
  • MT 4 / B 16, IG M16 kúpszeges dorong
  • Csökkentőhüvely MT 4 / MT 3
  • Csökkentőhüvely MT 4 / MT 2
  • Meghúzóorsó M16
  • Szerszámkészlet
  • Felhasználói kézikönyv / CE

Tulajdonságok:

  • Marási kapacitás Ø 80 / 32 mm
  • Köbtartalom 820 x 240 x 475 mm
  • Orsó eltolás 260 mm
  • Az asztal mozgása 455 x 180 mm
  • Forgatható marófej ± 90°
  • Hajtómotor 2 sebességes 1 100 W / 850 W, 400 V
  • Tartós, minőségi sebességváltó, 12 sebesség 75 - 3 200 fordulat/perc
  • Jobbra és balra forgás.
  • Működési mód fúrás/fúrás és menetvágás.
  • 3 fokozatú fúró előtolási sebességfokozatok: 0,10 / 0,18 / 0,28 mm/U
  • Maróorsó precíziós csapágyazással.
  • M16-os feszítőorsó.
  • Védőburkolat a maróorsóhoz.
  • Fúrási mélységskála és megálló.
  • Precíziós keresztasztal sima futású T-nyílásokkal és hűtőfolyadék-csatornával
  • Fúrási mélységskála.
  • Vészleállító / nullfeszültség kioldó gomb.

Műszaki paraméterek:

Acélfúrási kapacitás: 45 mm
Fúrási kapacitás: M20
Homlokmaró marási kapacitás: 80mm
Szármaró marási kapacitás: 32 mm
Orsótartó (esztergályozó orsó): MK 4
Sebességtartomány 1: 75 - 1600 rpm./perc
Sebességtartomány 2: 150 - 3200 rpm
Fogaskerekek: 12
Tűfurat löket: 120 mm
Oszlop átmérő: 115mm
Marófej löket: 440 mm
Orsó eltolás: 270 mm
Marófej forgási tartomány: ± 90°
Tűfurat távolság táblázat min./max.0 - 790 mm
Tűalap távolság: 1280 mm
Maróasztal területe: 730 x 210 mm
Fúróelőtolás sebességfokozatok: 3
Maróasztal löket: 515 mm
Asztal X x Y mozgása: 375 x 200 mm
Motor teljesítmény: (2 sebességes) 1100 / 850W
Hűtőszivattyú: 40W
Hálózati csatlakozás: 400/50 - 60V / Hz
Méretek: 730 x 210 x 790 mm
Hosszúság x szélesség: 1115 x 1100 mm
Magasság: 2110 mm
Súly: 350 kg
