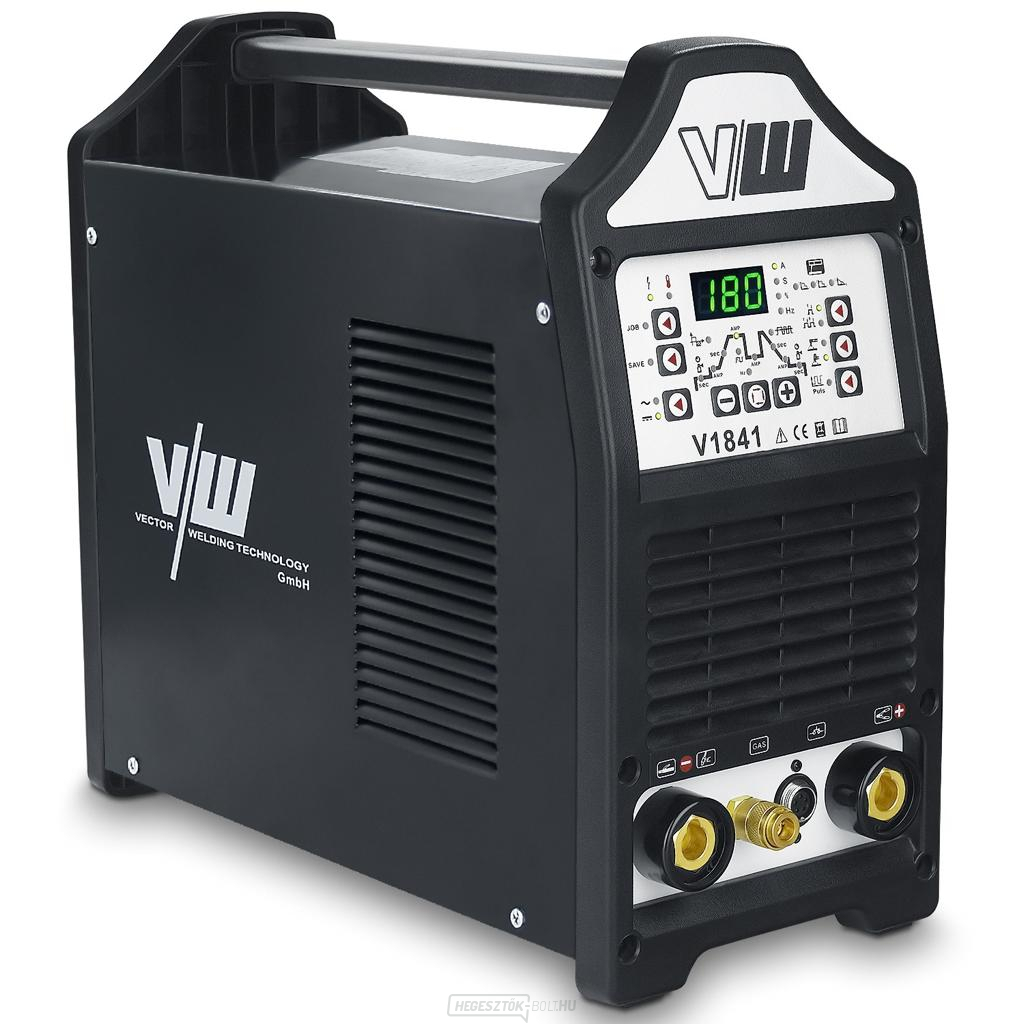

VECTOR DIGITAL V1841 ACDC FEKETE

Kicsi, könnyű és hordozható V1841 AC/DC hegesztő áramforrás a legújabb energiatechnológiával. Mikroprocesszoros rendszer vezérli a pontos hegesztési folyamat elérése érdekében AWI AC/DC hegesztéskor, valamint bevonatos elektródával végzett kézi hegesztéskor.

Az átlátszó előlapon található egyszerű vezérlés lehetővé teszi a hegesztési folyamat egyszerű beállítását a tökéletes hegesztési eredmény elérése érdekében.

Jellemzők és funkciók:

  • AWI hegesztés reprodukálható, elektronikus HF gyújtással
  • Állítható AC frekvencia 50 Hz és 200 Hz között
  • Állítható AC egyensúly
  • AWI impulzushegesztés
    • Vékony anyagok hőbevitelének minimalizálása.
    • Hegesztési modellezés kiegészítő anyagok nélkül.
  • 2 ütemű/4 ütemű üzemmód
  • Egyszerű és áttekinthető kezelőpanel, TIG-re optimalizált kezelőszervek
  • Állítható rámpa-fel/leáram
  • Állítható gáz előfújás/gáz utánfújás
  • Kézi hegesztés fedett elektródával
    • Állítható áram és melegindítási idő
    • Állítható Arcforce
    • Tapadásgátló funkció
  • Gázhűtéses
  • Könnyű hordozható kialakítás
  • 3 m-es hálózati kábel 16 A-es dugóval, védőérintkezővel
  • Hálózati csatlakozás 1x230 V/16 A
  • Hálózati feszültség tolerancia +15%/-15%
  • JOB SAVE funkció - akár 9 hegesztési programot is elmenthet

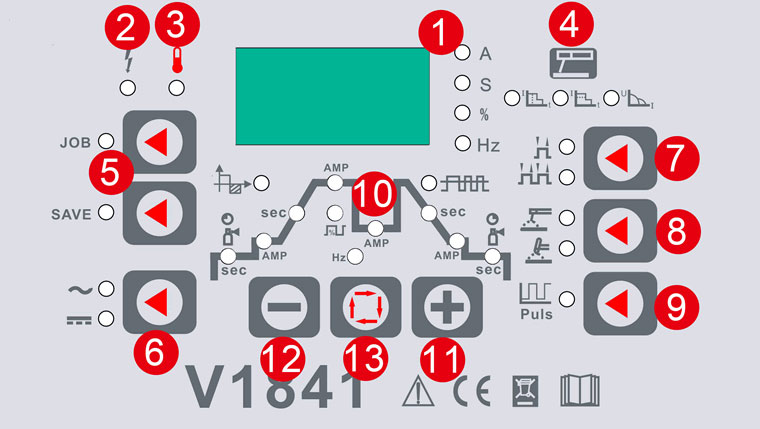

A vezérlőpult nézete

Ovládací panel V1841.

Vezérlőpult paraméterei:

  1. Hegesztőáram, Hegesztési paraméterek
  2. Bekapcsolásjelző
  3. Termikus túlterhelés jelzőfény
  4. Speciális funkciók a bevonatos elektródák kézi hegesztéséhez
  5. JOB/SAVE - A hegesztési program előhívására/mentésére szolgáló gombok
  6. AC/DC - hegesztőáram polaritása
  7. Működés típusa - 2-ütemű/4-ütemű
  8. Hegesztési módszerek - MMA/AWI
  9. Impulzus hegesztés
  10. Programozási paraméterek jelzői
  11. Pozitív értékváltozás (értéknövekedés)
  12. Negatív értékváltozás (értékcsökkenés)
  13. Programozási paraméterek kiválasztása
AWI hegesztés programozási paraméterei
Parametry svařování V1841 ACDC.
Pozíció Hegesztési paraméter Leírás
1 Gázelőleg Az abszolút időtartam értéke 0,1 s - 20 s (0,1 s lépés)
2 Indító áram Abszolút érték 10 A - 100 A.
3 Jelenlegi roham Az abszolút időtartam értéke 0,1 s – 10 s (0,1 s lépés)
4 Hegesztőáram

MMA: 10 A - 170 A/TIG AC/DC: 10 A - 180 A
5 Impulzusáram A hegesztőáram százalékos értéke.
6 Impulzus szélesség 10% - 90%
7 Pulzusszám 1 Hz - 200 Hz
8 Elfogy az áram Az abszolút időtartam értéke 0,1 s – 10 s (0,1 s lépés)
9 Terminal Crater Stream Abszolút érték 10 A - 100 A.
10 Gázellátás Az abszolút időtartam értéke 0,1 s - 20 s (0,1 s lépés)
11 AC frekvencia 50 Hz - 200 Hz
12 Balance Ac Átlagos pozitív komponens 10% - 30%


A váltakozó áram áramlásának szabályozása:

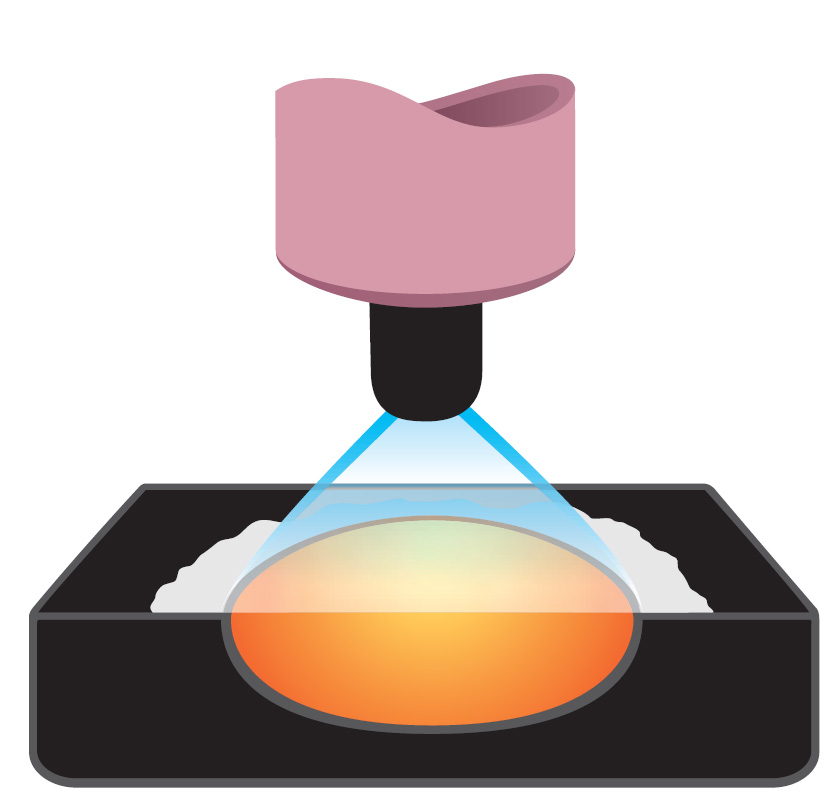

AC frekvencia:

Frekcence AC

Hegesztett medence szélesség szabályozása.

A váltakozó áram frekvenciájának növelése koncentráltabb és iránystabilabb ívet hoz létre. A frekvencia csökkentése lágyítja az ívet és kiszélesíti a hegesztési medencét.

Nižší frekvence AC.

Szélesebb hegesztőmedence. Jó trükk.

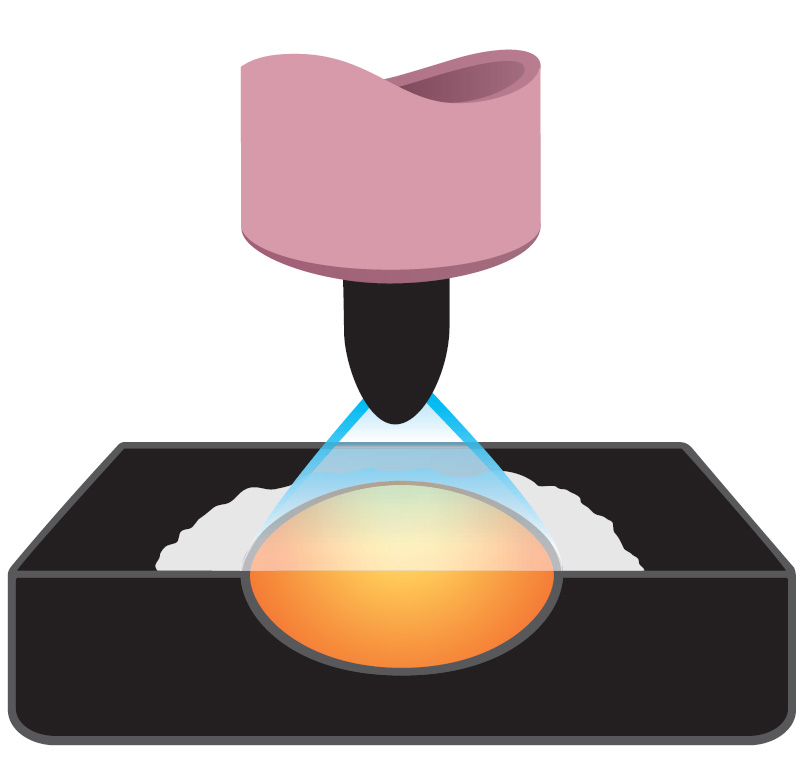

Vysoká frekvence AC.

Szűkebb hegesztőmedence. Sarokvarratokhoz és automata alkalmazásokhoz.

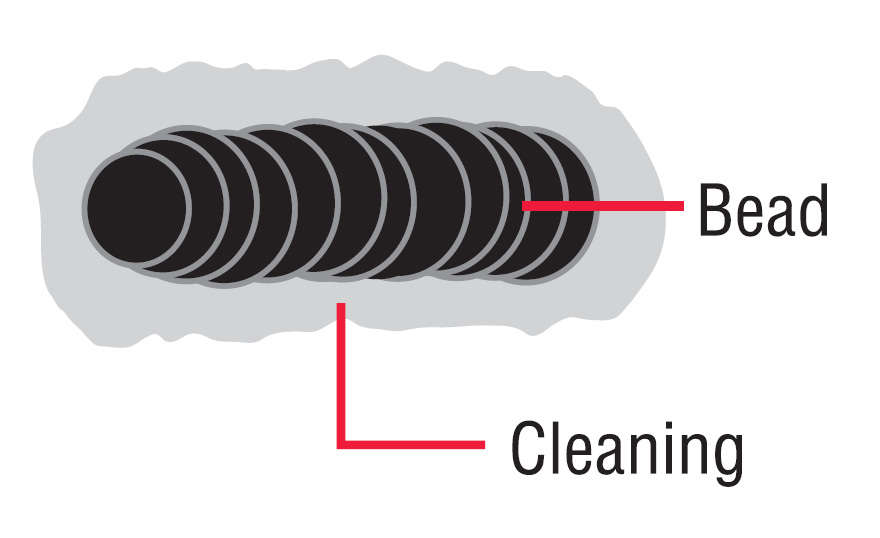

Nízká frekvence AC

Szélesebb hegesztési varrat.

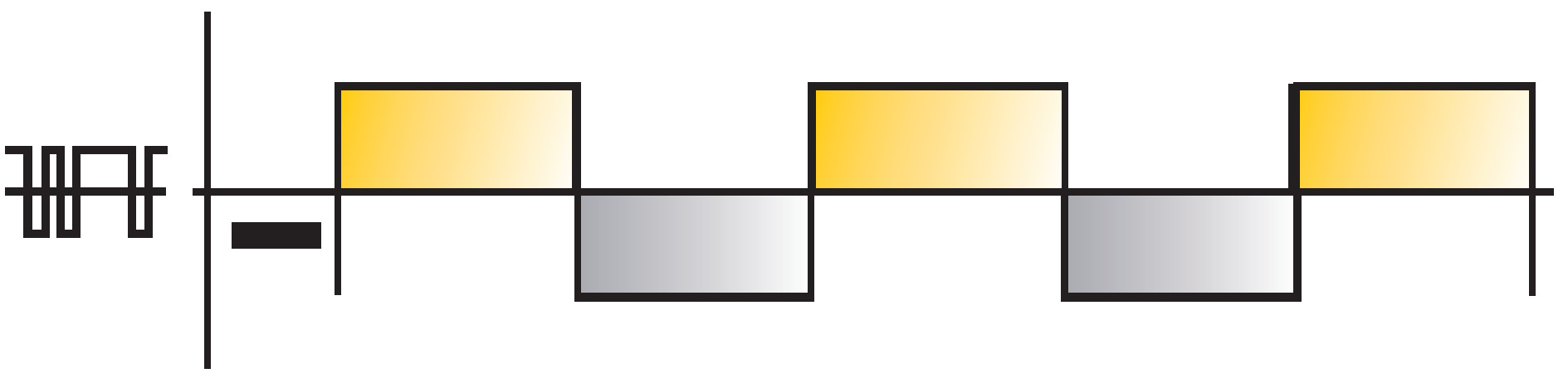

Průběh proudu při nízké frekvenci AC.

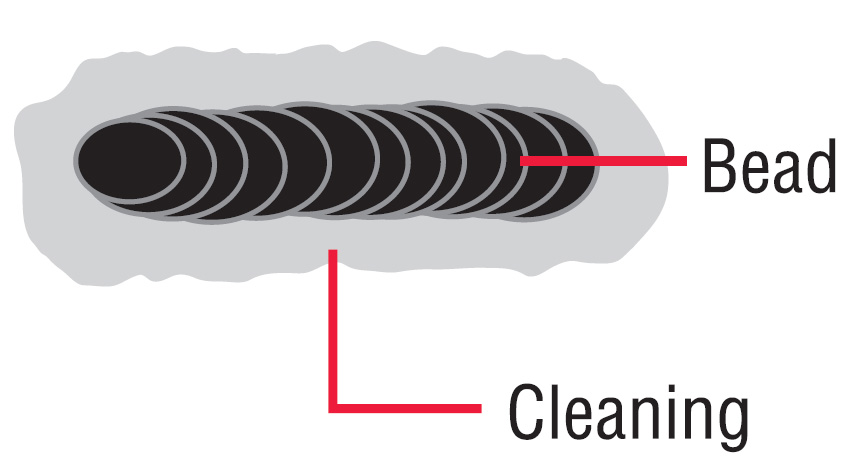

Vysoká frekvence AC a výsledný svar.

Szorosabb hegesztési varrat.

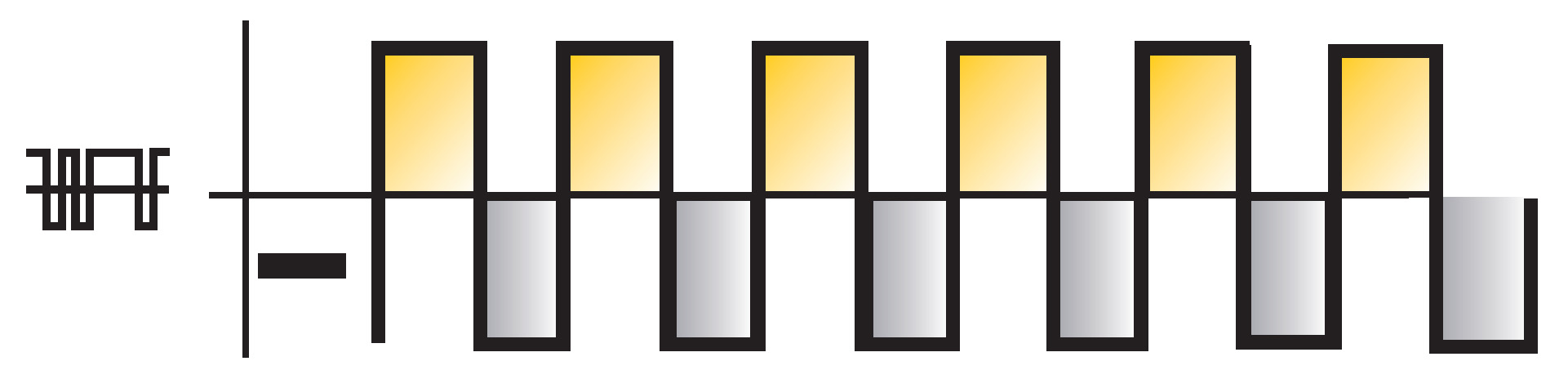

Průběh proudu při vysoké frekvenci AC.



AC egyensúly:

Balance AC Az AC tisztító komponens beállítása az oxid eltávolítására az alumínium felületről.

A legalacsonyabb értéknél érjük el a maximális áttörést. Ellenkezőleg, a maximális tisztítóhatás legmagasabb értékével az alumínium felületről az erős oxidációs réteg eltávolítására. A váltakozó áram pozitív komponensének százalékos arányát jelzi.

Vysoký čistící efekt.

Szélesebb hegesztőmedence. Jó trükk. Nagy feszültségű volfrámelektróda.

Nízký čistící efekt.

Nagyobb behatolású hegesztőfürdő. Alacsony feszültségű volfrámelektróda.

Vysoká hodnota Balance AC a výsledný svar

Nagyobb tisztító hatás a hegesztés körül.

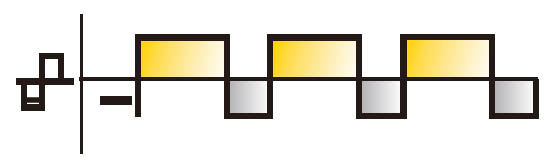

Průběh proudu při vysoké hodnotě Balance AC.

Nízká hodnota Balance AC a výsledný svar.

Nincs látható tisztító hatás.

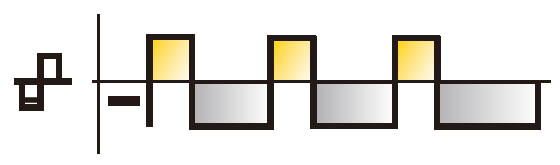

Průběh proudu při nízké hodnotě Balance AC.

TIG pulzálás:

Hagyományos pulzálás:

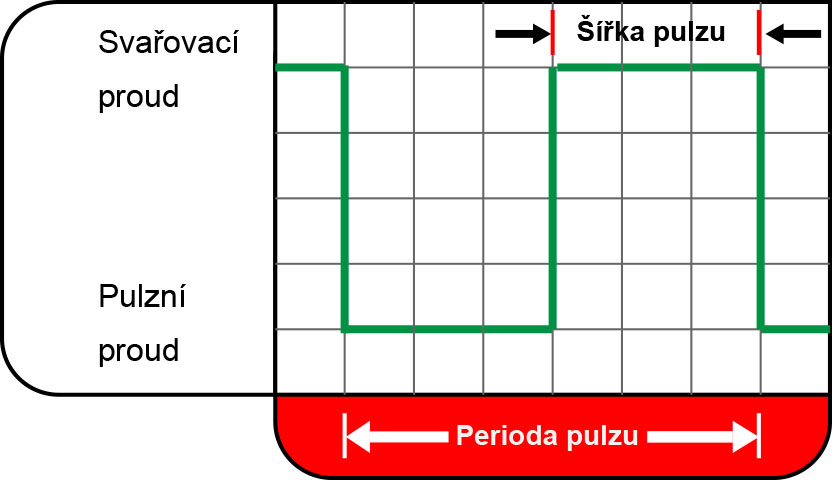

Diagram pro konvenční pulzování TIG. A hegesztő- és impulzusáram váltakozása jellemzően 1-10 Hz frekvenciatartományban. Azon az elven működik, hogy az anyagot a hegesztőárammal megolvasztja, és az impulzusárammal hűti. Vékony anyagok hegesztéséhez a hegesztési varrat kevésbé melegedése miatt, csak a hegesztőárammal. Kiválóan alkalmas hézagok áthidalására kiegészítő anyagokkal. Hegesztőperem további anyag nélkül is. Jobb vezérlés a hegesztőmedence felett.

Nagy sebességű pulzálás:

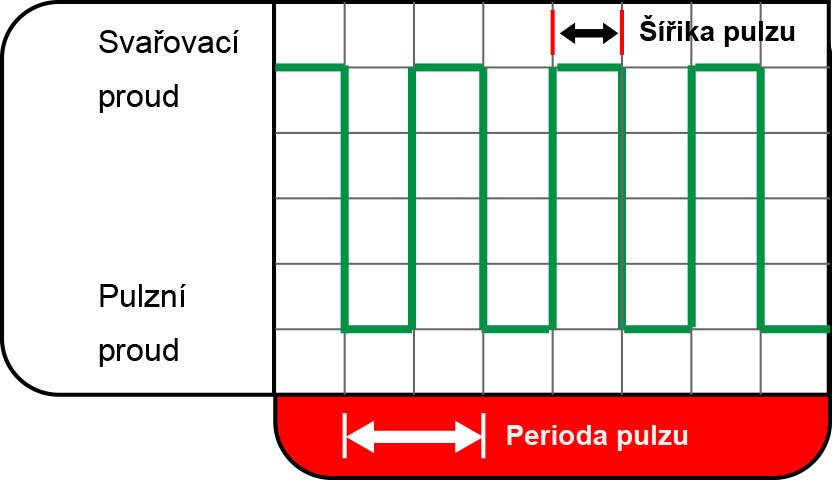

Vysokorychlostní pulzování TIG.

Nagyfrekvenciás pulzálás a hegesztés és az impulzusáram között. Az eredmény egy maximálisan stabil ív nagyobb hegesztési sebesség mellett megnövelt behatolással. Szokásos frekvenciatartomány 100 Hz - 500 Hz.

Kézi fedett elektróda hegesztés:

HOTSTART funkció:

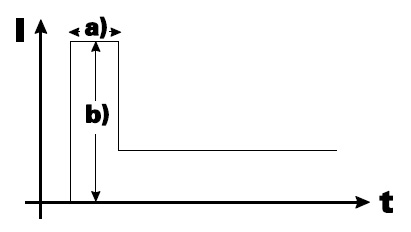

Průběh proudu s funkcí HOTSTART

Megbízhatóan meggyújtja az elektródát és tökéletesen megolvasztja, hogy a varrat elején is ugyanazt a behatolást biztosítsa. Ez a megoldás a múlté teszi a hegesztés kezdeti hibáit, és jelentősen csökkenti a hegesztési hibákat.

Állítható funkciók:
a) - a HOTSTART áram időtartama
b) - HOTSTART áramszint

ARCFORCE funkció
Ukázka funkce ARCFORCE
Hegesztés közben az ARCFORCE megakadályozza, hogy az elektróda az olvadékba tapadjon a hegesztőáram rövid távú növekedése miatt. Ez a funkció megkönnyíti a nagy cseppekkel történő hegesztést alacsony áramerősségnél, különösen rövid hegesztési ív esetén.

Szállítási terjedelem:
  • Hegesztési forrás: VECTOR DIGITAL AC/DC V1841
  • Hegesztőkábelek: Földelőkábel 200A 4 m HD 35-50 gumiköpennyel
  • Tartozékok: Gáztömlő 2 m VD, Csatlakozókészlet AWI pisztolyhoz

Technikai paraméterek:

Bemeneti feszültség: 50/60 Hz1x230 (+/-15%) V
Biztosíték: 16A
Üresjárati feszültség: 70V - 80V
Hegesztőáram tartomány: TIG: 10 A - 180 A/MMA: 10 A - 170 A
Betöltő 35% (40°C-on) TIG: 180 A/MMA: 170 A
Rakodó 60% (40°C-on) TIG: 150 A/MMA: 130 A
Betöltő 100% (40°C-on) TIG: 110 A/MMA: 105 A
Védettség: IP 23S
Méretek HxSzxM: 395 x 180 x 375 mm
Súly: 11 kg
Hegesztési csatlakozás mérete. kábelek száma: 35-50
