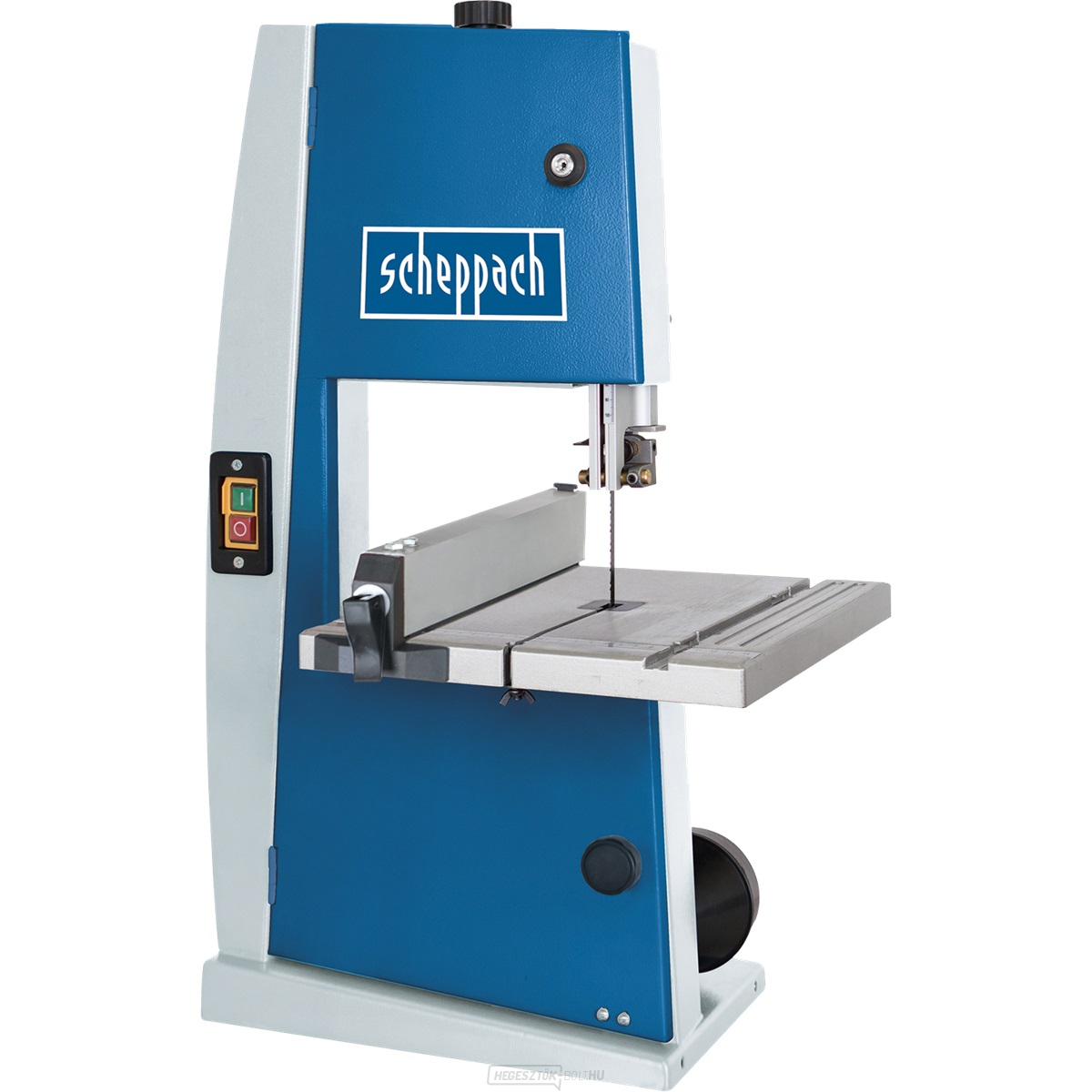

A 230 V-os BASA 1.0 szalagfűrész a fa és a lemezanyagok egyenes, hosszanti, keresztirányú és alakvágásához készült, a gyártó által meghatározott határok között. A pontos modell a 1901501901 rendelési szám alatt szerepel, és 230–240 V / 50 Hz-es tápfeszültséget használ. A folyamatosan keringő fűrészszalag keskeny vágást eredményez, csökkenti az anyagveszteséget, és lehetővé teszi olyan magasabb munkadarabok megmunkálását is, amelyekhez a hagyományos asztali körfűrész nem elegendő.
A választáskor fontos összehasonlítani a maximális vágási magasságot, a keret kinyúlását, a szalag hosszát és megengedett szélességét, a szalag sebességét, az asztal méretét és annak dönthetőségét. A vágási magasság határozza meg a munkadarab vastagságát, míg a kinyúlás korlátozza a vágás és az él közötti távolságot. Ennél a modellnél 100 mm-es maximális vágási magassággal és 195 mm-es kinyúlással kell számolni. Az adatokat mindig a pontos változatra vonatkoztassa, ne pedig egy másik generációból származó, hasonló nevű gépre.
Felépítés és gyakorlati
alkalmazás A szalagfűrész alkalmas gerendák, deszkák, lécek, ívek, sablonok és egyéb alkatrészek előkészítésére. A hosszanti vonalzó segít az állandó szélesség fenntartásában, a szögvezető megkönnyíti az ismétlődő keresztvágásokat, a dönthető asztal pedig ferde vágásokat tesz lehetővé. A pontos munkavégzéshez az asztalnak merevnek kell lennie, a vonalzónak párhuzamosnak kell lennie a szalaggal, a felső vezetőt pedig közvetlenül a munkadarab fölé kell beállítani. Minél kisebb a szalag szabad hossza a vezető és az anyag között, annál jobban korlátozható a szalag eltérülése.
- Egyenes vágások: válasszon szélesebb szalagot, megfelelő feszességet és stabil hosszirányú vezetést.
- Formavágások: az ív sugárának meg kell felelnie a szalag szélességének; a túl széles szalagot nem lehet biztonságosan kis ívbe kényszeríteni.
- Magasabb munkadarabok: a vágás magasságának növekedésével csökken a hiba tűréshatára a feszesség, az élesség és a vezetés tekintetében.
- Sorozatgyártás: használjon ütközőket, és először ellenőrizze a méretet próbavágással.
Fűrészszalag és
a vágás
minősége:
Az eredményt befolyásolja a szalag szélessége, a fogak közti távolság és geometriája, a test vastagsága, valamint a hegesztés minősége. A finomabb fogazás tisztaabb felületet eredményez vékonyabb anyagoknál, de nehezebben vezeti el a forgácsot a mély vágásból. A durvább fogazás alkalmasabb tömör fára és nagyobb keresztmetszetekre. A vágás során egyszerre legalább három fog legyen bekapcsolva, hogy az egyes fogak ne legyenek túlterhelve; ellenben túl sok fog az anyagban lassítja a forgács eltávolítását és növeli a hőmérsékletet.
A pótfűrészszalagnak meg kell felelnie az adott fűrész tárcsáihoz és vezetőihez előírt hosszúságnak, szélességtartománynak és megengedett vastagságnak. Felhelyezés után a szalagot középre kell igazítani a tárcsákon, megfelelően meg kell feszíteni, és ellenőrizni kell az oldalsó és hátsó vezetők beállítását. A vezetők nyugalmi állapotban nem szoríthatják folyamatosan a szalagot. Rövid próbaüzem után válassza le a gépet, és ellenőrizze újra a szalag vezetését, feszességét és helyzetét.
Biztonság és
elszívás A munka megkezdése előtt csukja be a tárcsák burkolatait, állítsa be a védővezetékeket, ellenőrizze a szalag sértetlenségét, és távolítsa el a fából a szögeket vagy egyéb idegen tárgyakat. Mindkét kezével vezesse az anyagot a vágási pályán kívülre, a kis alkatrészeket megfelelő segédeszközzel tolja előre, a rönköket pedig rögzítse, hogy ne foroghassanak el. Vágás közben ne próbálja erőszakkal elfordítani az anyagot; ha a választott sugár nem felel meg a szalagnak, használjon segédvágásokat vagy keskenyebb szalagot.
A porelszívás javítja a vágási vonal láthatóságát, csökkenti a fűrészpor mennyiségét az alsó burkolatban, és elősegíti a stabil működést. A tömlőnek meg kell felelnie a nyílás átmérőjének, és a porelszívónak biztosítania kell a szükséges áramlási sebességet. A szalag cseréje, beállítása vagy tisztítása előtt mindig kapcsolja ki az áramellátást, és várja meg, amíg a gép teljesen leáll. Használjon szem- és hallásvédőt, valamint a porosság függvényében légúti védőfelszerelést is.
Műszaki adatok
| Rendelési szám | 1901501901 |
|---|---|
| EAN | 4014915079002 |
| Tápfeszültség | 230–240 V / 50 Hz |
| Teljesítményfelvétel | 300 W |
| Szalag sebessége | 880 m/perc |
| Fűrészszalag hossza | 1 490 mm |
| Fűrészszalag szélessége | 6–12 mm |
| A fűrészszalag átmérője | 205 mm |
| Max. vágási magasság | 100 mm |
| Kinyúlás | 195 mm |
| Munkapad | 320 × 310 mm |
| Asztal dőlésszöge | 0–45° |
| Nettó tömeg | 18 kg |
| Bruttó tömeg | 21 kg |
| A gép méretei | 450 × 500 × 700 mm |
| Csomagolási méretek | 783 × 415 × 335 mm |
További paraméterek megjelenítése
A táblázat csak a pontos modellhez és rendelési számhoz rendelt értékeket tartalmazza. A kifejezetten meg nem jelölt súly nem tekinthető automatikusan nettó súlynak, és nem kerül át a „Súly” szűrőbe. A csomagolás méretei nem a összeszerelt gép méreteiből származnak.
Beállítás és
karbantartás Az első használat előtt ellenőrizze az asztal síkosságát és rögzítését, a szalag merőlegességét, a vonalzó párhuzamosságát, a biztonsági kapcsolók működését, valamint a háromfázisú változat esetében a forgásirányt. A feszességet a szalag szélességének és típusának megfelelően állítsa be, ne csupán az általános érzés alapján. A túl kicsi feszesség a vágás eltérítését okozza, a túl nagy pedig megterheli a csapágyakat, a kerekeket és a szalag hegesztési varratát. A kerekek és a vezetőpályák gumiborítását tartsa tisztán, gyanta-lerakódásoktól mentesen.
A munka befejezése után a fűrészpor eltávolítását elszívással végezze, ne kézzel a szalag közelében. Rendszeresen ellenőrizze a vezetők csapágyait, az alsó kerék keféjének állapotát, a kábelt, a kapcsolót és a féket, ha az a modellhez tartozik. A tompa, repedt vagy egyenetlenül eloszló szalagot azonnal cserélje ki. Minden beavatkozáskor kövesse a gyártó konkrét utasításait.
További változatokat a fa szalagfűrészek kategóriájában talál. Megtekintheti a Scheppach márka egyéb gépeit is. További tanácsokat a gép és a szalag kiválasztásához, valamint a biztonságos munkavégzéshez a Svářečky-obchod tanácsadó oldalán talál.
Gyakran ismételt kérdések
Milyen fűrészszalagot válasszak?
Tartsa be az előírt hosszúságot és szélességtartományt. A szélesebb fűrészszalag stabilabb az egyenes vágásnál, a keskenyebb pedig kisebb sugárú vágást tesz lehetővé. A fogak közötti távolságot az anyag magassága és típusa alapján válassza ki.
Miért tér el a vágás oldalra?
A leggyakoribb ok a tompa vagy sérült fűrészszalag, a helytelen feszítés, a vezetőpályák hibás beállítása, a túl gyors előtolás vagy a vágás természetes irányához nem igazított vonalzó.
A megadott súly kizárólag nettó súly?
Nem feltétlenül. A „nettó” vagy „bruttó” kifejezett jelölés hiányában a típus „nem megadva” marad, és csak a szállító által történő megerősítés vagy a szállítólevél alapján kerül át a paraméteres szűrőbe.
Vághatók-e kerek faanyagok szalagfűrésszel?
Igen, de csak olyan biztonsági rögzítővel, amely megakadályozza a forgást. A szabadon elhelyezett kerek darab beakadhat a szalagba, és hirtelen megfordulhat; az eljárásnak mindig meg kell felelnie a gép használati utasításának.
