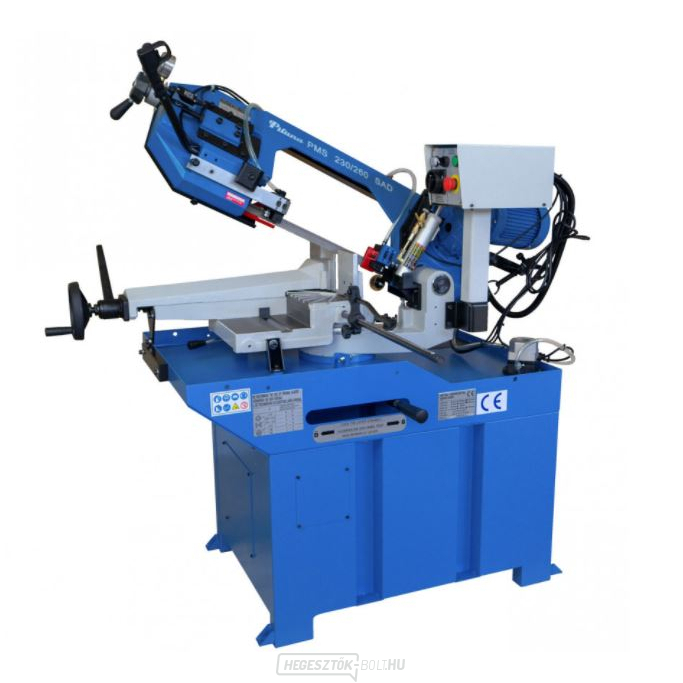

Fűrész szalagfűrész fémhez PMS 230/260 SAD
Páratlanul merev és robusztus szalagfűrész, ami a súlyában is megmutatkozik. A gépet minden művelethez tervezték, beleértve a folyamatos műveleteket is. Az egyes alkatrészek kiváló minőségű kivitelezése garantálja a teljes gép hosszú élettartamát.
A fűrész képes szerkezeti acél és ötvözött acél különböző profilok vágására legfeljebb 1 mm vastagságig, beleértve a 230 mm átmérőjű tömör rudakat is, valamint további tartozékokkal több rúd egyszerre történő vágásához. A gép kialakítása bevált és változatlan, ami tíz év működés után is biztosítja a gép minden alkatrészének stabil ellátását.
Ha olyan szalagfűrészt keres, amelyre minden helyzetben számíthat, az SAD a legjobb választás.
Szalagfűrészkar:
- A fűrészkar egy tömör öntöttvas darab, ami a lehető legjobb megoldás egy csuklós fűrész esetében. Mechanikai tulajdonságainak köszönhetően az öntöttvas kiválóan elnyeli a fűrészszalag vágásakor keletkező mikrorezgéseket. A kar általános kialakítása ezért növeli a fűrészlap élettartamát, mivel a mikrorezgések kiküszöbölése csökkenti a súrlódást a fűrészlap HSS foga és a vágandó acél között.
- Arobusztus fűrészkar elpusztíthatatlan kúpos görgőscsapágyakkal ellátott csuklóra van szerelve. Egyensúlyát úgy állították be, hogy a kezelőnek a kézi vágásnál a visszaforgásgátló rugók segítsége nélkül is kevés erőt kelljen kifejtenie a felemeléshez. Az öntöttvas fűrészkar automatikus szakadásérzékelővel ellátott szíjfeszesség-jelzővel van felszerelve.
Ferde vágás:
- Agravitációs szalagfűrész karja egy kézi reteszelő kar segítségével könnyen beállítható a szöghöz. Legfeljebb 60°-os szög a bal oldalon, ahol legfeljebb Ø90 mm-es vágás lehetséges. Ha a kar 45°-ra van beállítva, akár 150 mm-es Ø150 mm-es vágás is lehetséges.
Kézi és gravitációs vágási lehetőség:
- Kisebb méretek és profilacélok esetén a kézi üzemmód használható, ahol a gravitációs görgő áramlása maximális, és az ellenrugók úgy vannak beállítva, hogy a fűrész kezelője a vágásnál alkalmazott nyomáskor enyhe ellenállást tanúsítson. Ez a rendszer lehetővé teszi az emberi erő folyamatosabb szabályozását, ahogy a kar a vágásba nyomódik.
- Az öv a karra erősített fogantyún leereszkedik.
- Agravitációs áramlású hidraulikus henger a rendszerszerves részét képezi, amely lehetővé teszi a kar sima mozgásának beállítását a vágásba. A hengeren történő vágás közbeni előtolás beállítása pontos, és lehetővé teszi, hogy pontosan reagáljon a fűrészen lévő anyag adott keresztmetszetére, amely a vágás során változik.
- Ha a terhelés megnövekszik, ami fokozott rezgéssel és zajjal jár, az előtolás könnyen visszahúzható a legpontosabb vágás és a lehető legnagyobb élettartam elérése érdekében. Az átfolyóhengeren van egy végálláskapcsoló, amely a vágás befejeztével kikapcsolja a fűrészlapot, ami előnyös nagyobb keresztmetszeteknél, ahol maga a vágás több percet vesz igénybe.
Anyag rögzítése:
- Egy bevált anyagszorító rendszer, ahol egy kézi kerék segítségével gyorsan beállíthatja a fogó csúszó pofájának pozícióját.
- Az állítható öntöttvas kar szilárdan fogja az anyagot, így biztos fogást biztosít a különböző anyagprofilokon, beleértve a forgó rudakat is, ahol a legkisebbek az érintkezési pontok.
- Nagyon fontos, hogy az anyagot szilárdan tartsa a szorítóban, mivel a vágandó anyag bármilyen mozgása tönkreteszi a fűrészlapot.
- Arobusztus fogószekrény egyszerű átállító rendszerrel rendelkezik a fűrészlap gyors beállításához, hogy a fűrészlap jobb és bal oldalán is szögben vághasson.
Tisztítókefe:
- A fűrész szabadon álló tisztítókefével rendelkezik, amely eltávolítja az acélforgácsot a fűrészlap foghézagából, így meghosszabbítja a fűrészlap élettartamát .
- Akefe magassága a fokozatos kopásnak megfelelően állítható.
A fűrészlap keményfém vezetője:
- A fűrészlap vezetőblokkjai szinterezett karbidból készülnek a maximális kopás- és hőállóság érdekében.
- A keményfémekbe hornyok vannak marva a hűtőfolyadék jobb eloszlása érdekében a vezetők és a fűrészlap között. A keményfém fűrészvezetők könnyen manipulálhatók az ideális hézag beállításához.
- A fűrészlap 27 mm széles.
A fűrész hűtése:
- Afűrész hűtése a maximális hűtési hatékonyság érdekében kényelmesen a vezetőblokkokba van vezetve.
- Ahűtési ciklus automatikusan elindul a fűrészlappal együtt, és a fojtószelepen könnyen szabályozható.
- Ahűtőtartály könnyen hozzáférhető, így könnyen tisztítható.
- A fűrész tartalmaz egy csepegtetőlemezt.
Specifikációk:
Feszültség: 400 V
Motor: 1,1 kW
Szalagméret: 2460 x 27 x 0,9 mm
Szalagsebesség: 36, 72 m/min.
Maximális vágási átmérő: 230 mm
A gép méretei: 1760 x 1220 x 1810 mm
A gép súlya: 280 kg
A csomag súlya: 330 kg
A vágandó anyag maximális méretei:
Kerek profil / Négyszögletes profil / Négyszögletes profil
0° 230 mm / 220 x 220 mm / 260 x 110 mm
45° 150 mm / 145 x 145 mm / 200 x 125 mm
60° 90 mm / 85 x 85 mm / -
45°(L) 110 mm / 110 x 110 mm / 160 x 110 mm
