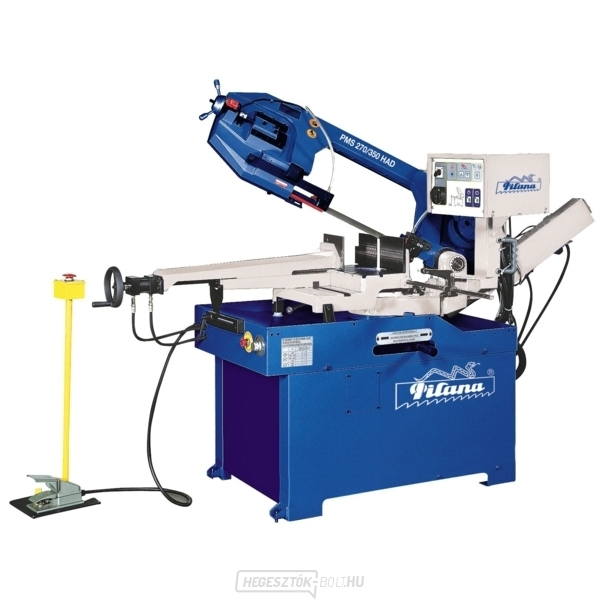

Fém szalagfűrész PILANA PMS 270/350 HAD
Félautomata szalagfűrész teljes félautomata ciklussal, ahol nem csak a fűrészkar, hanem a feszítő és a feszítőszekrény nyitása is hidraulikával vezérelt.
Ezek a funkciók lehetővé teszik a vágási folyamat racionalizálását a műhelyben, ahol a fűrész kezelője egyszerűen felméri az anyagot egy ütköző vagy lézervonal segítségével, és elindítja a félautomata szalagfűrészciklust, amely azzal végződik, hogy a kar felemelkedik a vágandó anyag fölé, és feloldja a rögzítést a vágandó anyagon.
Ezek a gépek a SAD csúcsminőségű szalagfűrészén alapulnak, ahol több mint 80 clauson osztoznak. A fűrész képes szerkezeti acél és ötvözött acél különböző profilok vágására legfeljebb 1 mm vastagságig, beleértve a 270 mm átmérőjű tömör rudakat is, valamint további tartozékok használatával egyszerre több rúd vágására is.
A gép kialakítása bevált és változatlan, ami tíz év működés után is biztosítja az összes gépalkatrész stabil ellátását. Ha olyan szalagfűrészt keres, amelyre minden helyzetben számíthat, a HAD a legjobb választás!
Szalagfűrészkar:
- Afűrészkar egyetlen tömör öntöttvas darab, ami a lehető legjobb megoldás egy csuklós fűrész esetében. Az öntöttvas mechanikai tulajdonságainak köszönhetően tökéletesen elnyeli a fűrészszalag vágásakor keletkező mikrorezgéseket.
- A fűrészkar teljes kialakítása ezért növeli a fűrészlap élettartamát, mivel a mikrorezgések kiküszöbölése csökkenti a súrlódást a fűrészlap HSS foga és a vágott acél között. A robusztus fűrészkar elpusztíthatatlan kúpgörgős csapágyakkal ellátott csuklóra ül. Egyensúlya úgy van beállítva, hogy a kezelőnek kevés erőt kell kifejtenie a felemeléshez, még a kézi vágáshoz használt visszaforgásgátló rugók segítsége nélkül is. Az öntöttvas fűrészkar automatikus szakadásérzékelővel ellátott szíjfeszesség-jelzővel van felszerelve.
Ferde vágás:
- Afélautomata fűrészkar szögbeállítása kézi reteszelő karral balra és jobbra is könnyen elvégezhető, 60°-os szögig, ahol legfeljebb Ø160 mm-es vágás végezhető. A kar 45°-os szögbe állításakor legfeljebb Ø240 mm vágható.
Félautomata vágási ciklus:
- Egyszerűen állítsa be a maximális karlöketet a hidraulikus hengeren kézzel és egyszerűen, majd a fogószekrényen lévő kézikerékkel vezesse a pofát rövid távolságra a vágandó anyaghoz, és indítsa el a teljes félautomata ciklust a vezérlőpanelen lévő gomb segítségével. A vezérelt folyamat során a feszítőbilincs befeszíti a vágott anyagot, elindítja a fűrészlap járását, és a beállított előtolásnak megfelelően elkezdi a kart a vágásba nyomni. Amikor az anyag vágása befejeződött, a fűrészlap kikapcsol, a fűrészkar a beállított maximális pozícióba megy, és a fogó állkapcsai kb. 15 mm távolságban elengedik a befogó anyagot. A fűrész várja a vezérelt félautomata ciklus következő indítását. A fent leírt vezérelt ciklus a bal és jobb oldali szögletes vágásokhoz is használható.
Vezérlőpanel:
- Egypraktikus kezelőpanel, amely LED-ek segítségévelteljes körű diagnosztikával rendelkezik a szalagfűrész állapotáról. A gombok, valamint a teljes panel a folyadék bejutása ellen le vannak fedve, ami nagy előny a versenytársak szabványos gombokkal ellátott kezelőpaneljeivel szemben, amelyek hajlamosak a kopásra és a hosszabb használat során a megbízhatatlanságra. A panelen található a fűrész rajza, ahol a gép minden egyes részéhez tartozó információs LED-ek találhatók, amelyek segítségével pontosan meghatározható a teljes gép aktuális állapota.
Tisztítókefe:
- A fűrész egy laza tisztítókefével rendelkezik, amely eltávolítja az acélforgácsot a fűrészlap foghézagából, ezzel meghosszabbítva annak élettartamát. A kefe magassága a fokozatos kopásnak megfelelően állítható.
A fűrészlap keményfém vezetője:
- Afűrészlap vezetőblokkjai szinterezett karbidból készülnek a maximális kopás- és hőállóság érdekében.
- A vezetők és a fűrészlap közötti jobb hűtőfolyadék-eloszlás érdekében akeményfémekbe hornyokat marnak.
- A keményfém vezetők könnyen manipulálhatók az ideális hézag beállításához.
- A fűrészlap 27 mm széles
Anyagrögzítés:
- Azállítható csővágóállkapocs a menetes rúd és a kézikerék segítségével gyorsan pozícionálható.
- Ahasított anyag rögzítését és lazítását egy hidraulikus dugattyú biztosítja, amely szilárdan megragadja a különböző anyagprofilokat, beleértve a forgórudakat is, ahol a fogás érintkezési pontjai a legkisebbek.
- A feszítőbilincsben lévő anyag szilárd megfogása nagyon fontos, mivel a vágandó anyag bármilyen mozgása tönkreteszi a fűrészlapot. A robusztus fogószekrény egyszerű átállító rendszerrel rendelkezik a fűrészlap gyors beállításához, hogy a fűrészlap jobb és bal oldalán is szögben vághasson.
Fűrész hűtése:
- Afűrész hűtése kényelmesen a vezetőblokkokba van vezetve a maximális hűtési hatékonyság érdekében.
- Ahűtési ciklus automatikusan elindul a fűrészlappal együtt, és a fojtószelepen könnyen szabályozható.
- A hűtőtartály könnyen hozzáférhető a kézenfekvő tisztításhoz.
- A fűrészhez csepegtetőlemez is tartozik.
Feszültség: 400 V
Motor: 1,5 kW
Szalagméret: 3160 x 27 x 0,9 mm
Szalagsebesség: 34, 68 m/perc
Maximális vágási átmérő: 270 mm
Gépméretek: 2350 x 1200 x 1960 mm
Gép súlya: 460 kg
Csomag súlya: 530 kg.
A vágandó anyag maximális méretei:
Kerek profil / Négyszögletes profil / Négyszögletes profil
0° 270 mm / 260 x 260 mm / 350 x 220 mm
45° 240 mm / 220 x 220 mm / 240 x 160 mm
60° 160 mm / 150 x 150 mm / -
45°(L) 210 mm / 180 x 180 mm / -
