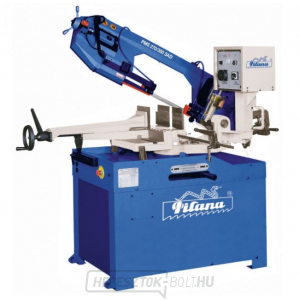

Fém szalagfűrész PMS 270/350 SAD
Páratlanul merev és robusztus szalagfűrész, ami a súlyában is megmutatkozik. A gépet minden művelethez tervezték, beleértve a folyamatos műveleteket is. Az egyes alkatrészek kiváló minőségű kivitelezése garantálja a teljes gép hosszú élettartamát.
Afűrész képes szerkezeti acél és ötvözött acél különböző profilokvágására legfeljebb 1 mm vastagságig, beleértve a 270 mm átmérőjű tömör rudakat is, valamint további tartozékokkal több rúd egyszerre történő vágásához. A gép kialakítása bevált és változatlan, ami tíz év működés után is biztosítja a gép minden alkatrészének stabil ellátását.
Ha olyan szalagfűrészt keres, amelyre minden helyzetben számíthat, az SAD a legjobb választás.
Szalagfűrészkar:
- Afűrészkar egy tömör öntöttvas darab, ami a lehető legjobb megoldás egy csuklós fűrész esetében. Az öntöttvas mechanikai tulajdonságainak köszönhetően tökéletesen elnyeli a fűrészszalag vágásakor keletkező mikrorezgéseket.
- A kar általános kialakítása ezért növeli a fűrészlap élettartamát, mivel a mikrorezgések kiküszöbölése csökkenti a súrlódást a fűrészlap HSS foga és a vágandó acél között.
- Arobusztus fűrészkar elpusztíthatatlan kúpos görgőscsapágyakkal ellátott csuklóra van szerelve. Egyensúlyát úgy állították be, hogy a kezelőnek a kézi vágásnál a visszaforgásgátló rugók segítsége nélkül is kevés erőt kelljen kifejtenie a felemeléshez.
- Azöntöttvas fűrészkar automatikus szakadásérzékelővel ellátott szíjfeszesség-jelzővel van felszerelve.
Ferde vágás:
- Agravitációs szalagfűrész karja egy kézi reteszelő kar segítségével könnyen beállítható a szöghöz. Legfeljebb 60°-os szög a bal oldalon, ahol legfeljebb Ø160 mm-es vágás végezhető. A kar 45°-os szögbe állításával akár 240 mm-es Ø240 mm-es vágás is végezhető.
Kézi és gravitációs vágási lehetőség:
- Kisebb méreteknél és profilacéloknál a kézi üzemmód használható, ahol a gravitációs görgő áramlása maximális, és az ellenrugók úgy vannak beállítva, hogy a fűrész kezelője a vágásnál alkalmazott nyomáskor enyhe ellenállást tanúsítson. Ez a rendszer lehetővé teszi az emberi erő folyamatosabb szabályozását, ahogy a kar a vágásba nyomódik.
- Az öv a karra erősített fogantyún leereszkedik.
- Agravitációs áramlású hidraulikus henger a rendszerszerves részét képezi, amely lehetővé teszi a kar sima mozgásának beállítását a vágásba.
- Ahengeren történő vágás közbeni előtolás beállítása pontos, és lehetővé teszi, hogy pontosan reagáljon a fűrészen lévő anyag adott keresztmetszetére, amely a vágás során változik. Ha a terhelés megnövekszik, ami fokozott rezgéssel és zajjal jár, az előtolás könnyen visszahúzható a legpontosabb vágás és a lehető legnagyobb élettartam elérése érdekében. Az átfolyóhengeren van egy végálláskapcsoló, amely a vágás befejeztével kikapcsolja a fűrészlapot, ami előnyös nagyobb keresztmetszeteknél, ahol maga a vágás több percet vesz igénybe.
Anyag rögzítése:
- Egy bevált anyagszorító rendszer, ahol egy kézi kerék segítségével gyorsan beállíthatja a fogó csúszó pofájának pozícióját.
- Az állítható öntöttvas kar szilárdan fogja az anyagot, így biztos fogást biztosít a különböző anyagprofilokon, beleértve a forgó rudakat is, ahol a legkisebbek az érintkezési pontok.
- Nagyon fontos, hogy az anyagot szilárdan tartsa a szorítóban, mivel a vágandó anyag bármilyen mozgása tönkreteszi a fűrészlapot.
- Arobusztus fogószekrény egyszerű átállítórendszerrel rendelkezik a fűrészlap gyors beállításához, hogy a fűrészlap jobb és bal oldalán is szögben vághasson.
Tisztítókefe:
- A fűrész szabadon álló tisztítókefével rendelkezik, amely eltávolítja az acélforgácsot a fűrészlap foghézagából, így meghosszabbítja a fűrészlap élettartamát. A kefe magassága a fokozatos kopásnak megfelelően állítható.
A fűrészlap keményfém vezetője:
- Afűrészlap vezetőblokkjai szinterezett karbidból készülnek a maximális kopás- és hőállóság érdekében. A keményfémekbe hornyok vannak marva a hűtőfolyadék jobb eloszlása érdekében a vezetők és a fűrészlap között. A keményfém fűrészvezetők könnyen manipulálhatók az ideális hézag beállításához. A fűrészlap 27 mm széles.
A fűrész hűtése:
- Afűrész hűtése a maximális hűtési hatékonyság érdekében kényelmesen a vezetőblokkokba van vezetve. A hűtési ciklus automatikusan elindul a fűrészlappal együtt, és a fojtószelepen könnyen szabályozható. A hűtőtartály könnyen hozzáférhető, így könnyen tisztítható. A fűrész tartalmaz egy csepegtetőlemezt.
Feszültség: 400 V
Motor: 1,5 kW
Pengeméret: 3160 x 27 x 0,9 mm
Pengék sebessége: 36, 68 m/perc.
Maximális vágási átmérő: 230 mm
A gép méretei: 1841 x 749 x 1092 mm
A gép súlya: 360 kg
A csomag súlya: 410 kg
Avágandó anyag maximális méretei:
Kerek profil / Négyszögletes profil / Négyszögletes profil
0° 270 mm / 260 x 260 mm / 350 x 220 mm
45° 240 mm / 220 x 220 mm / 240 x 160 mm
60° 160 mm / 150 x 150 mm / -
45°(L) 210 mm / 180 x 180 mm / -
