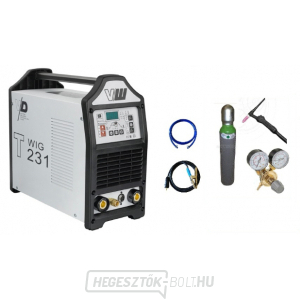

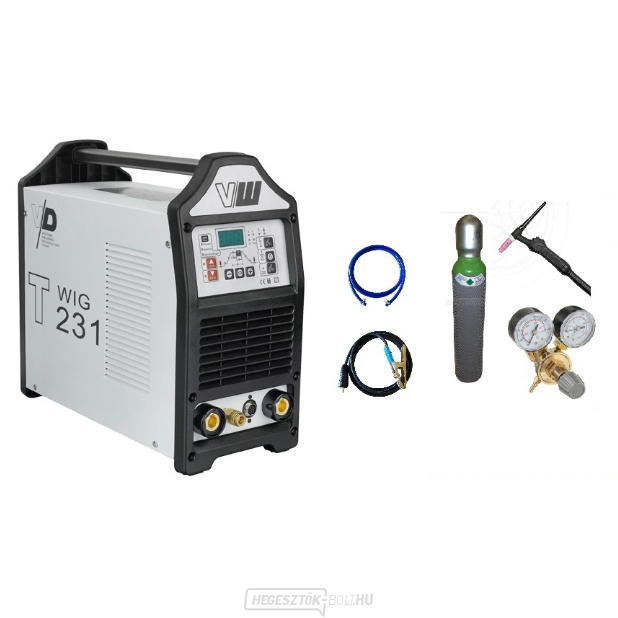

VECTOR DIGITAL V241 ACDC hegesztőkábelek TIG fáklya szelep Argon palack TELJES

A teljes megoldás a precíziós TIG AC/DC hegesztéshez

A kisméretű, könnyű és hordozható V1841 AC/DC hegesztő tápegység a legújabb energiatechnológiát használja. Mikroprocesszoros vezérlés a precíziós hegesztés eléréséhez a TIG AC/DC hegesztésnél, valamint a kézi bevont elektródás hegesztésnél.

Az áttekinthető előlapról történő egyszerű kezelés lehetővé teszi a hegesztési folyamat egyszerű beállítását a tökéletes hegesztési eredmény elérése érdekében.

Jellemzők és funkciók

  • TIG hegesztés reprodukálható, elektronikus HF gyújtással
  • Állítható AC frekvencia 50 Hz és 200 Hz között
  • Állítható AC áramegyensúly
  • TIG impulzus hegesztés
    • A hőbevitel minimalizálása vékony anyagok esetében.
    • Hegesztési modellezés kiegészítő anyag nélkül.
  • 2 ütem/4 ütem üzemmód
  • TIG Lift hegesztés HF nélkül
  • Kényelmes és áttekinthető kezelőpanel, TIG-hez optimalizált kezelőszervek
  • Állítható áramrámpa/idő
  • Állítható gáz előfúvás/gázfúvás
  • Kézi hegesztés bevont elektródával
    • Állítható áram és melegindítási idő
    • Állítható Arcforce
    • Ragadásgátló funkció
  • Gáz- vagy opcionálisan vízhűtéses
  • 3 m hosszú hálózati kábel 16 A dugóval, védőérintkezéssel
  • Hálózati csatlakozás 1x230 V/16 A
  • Hálózati feszültség tűrés 15%/-15%
  • JOB SAVE funkció - legfeljebb 9 hegesztési program tárolása

A kezelőpanel nézete

Ovládací panel V241.

Vezérlőpanel paraméterei

  1. RESET gomb
  2. Impulzus hegesztés
  3. Működési típus - 2 ütemű/4 ütemű
  4. Hegesztési módszerek - MMA / TIG
  5. Digitális kijelző (3 számjegyű) - elsődleges
  6. Digitális kijelző (3 számjegyű) - másodlagos
  7. Teljesítményjelző
  8. Termikus túlterhelésjelző
  9. JOB / SAVE - Gombok a hegesztési program előhívásához / mentéséhez
  10. Programozási paraméterek kijelzői
  11. HF / Lift gyújtás
  12. AC / DC - a hegesztési áram polaritása
  13. Programozási paraméter kiválasztása - balra váltás
  14. Programozási paraméterek kiválasztása - jobbra váltás
  15. Pozitív értékváltozás (értéknövekedés)
  16. Negatív értékváltozás (értékcsökkenés)
TIG hegesztés programozási paraméterei
Parametry svařování V241 ACDC.
Pozíció Hegesztési paraméter Leírás
1 Gáz előfúvás Abszolút érték időtartama 0,1 s - 20 s (0,1 s lépés)
2 Induló áram Abszolút érték 10 A - 200 A.
3 Inrush áram Abszolút érték időtartama 0,1 s - 10 s (0,1 s lépés)
4 Hegesztési áram

MMA / TIG AC/DC: 10 A - 200 A
5 Impulzusáram A hegesztési áram százalékos értéke.
6 Impulzus szélesség 10% - 90%
7 Impulzus frekvencia 1 Hz - 200 Hz
8 Jelenlegi időtartam Az időtartam abszolút értéke 0,1 s - 10 s (0,1 s lépés)
9 Kráter végi áramlás Abszolút érték 10 A - 200 A.
10 Dofuk gáz Abszolút érték időtartama 0,1 s - 20 s (0,1 s lépés)
11 AC frekvencia 50 Hz - 200 Hz
12 Egyensúly AC Pozitív komponens átmérő 10% - 50%
13 Forró indítás A melegindítás szintje és időtartama.
14 Arcforce Az Arcforce hatása

A váltakozó áram hullámforma szabályozása

AC frekvencia

Frekcence AC

Hegesztőfürdő szélességének szabályozása.

A váltakozó áram frekvenciájának növelése fókuszáltabb és irányítottan stabilabb ívet biztosít. A frekvencia csökkentése lágyítja az ívet és szélesíti a hegesztőfürdőt.

Nižší frekvence AC.

Szélesebb hegesztőfürdő. Jó behatolás.

Vysoká frekvence AC.

Szűkebb hegesztőfürdő. Hegesztési varratokhoz és automatikus alkalmazásokhoz.

Nízká frekvence AC

Szélesebb körű hegesztés.

Průběh proudu při nízké frekvenci AC.

Vysoká frekvence AC a výsledný svar.

Keskenyebb hegesztés.

Průběh proudu při vysoké frekvenci AC.



Egyensúly AC

Balance ACA váltóáram tisztító komponensének beállítása az alumínium felületén lévő oxid eltávolítására. Néha egyensúlybeállításnak is nevezik.

A legalacsonyabb értékkel érhető el a maximális penetráció. Ezzel szemben a legmagasabb értéken a maximális tisztító hatás érdekében, hogy eltávolítsa a vastag oxidréteget az alumínium felületén. A váltakozó áram pozitív komponensének százalékos arányát jelzi.

Vysoký čistící efekt.

Szélesebb hegesztőfürdő. Jó hegesztési penetráció. Nagy igénybevétel a volfrámelektródán.

Nízký čistící efekt.

Hegesztőfürdő nagyobb szabad térrel. Alacsony volfrámelektróda feszültség.

Vysoká hodnota Balance AC a výsledný svar

Nagyobb tisztító hatás a hegesztés körül.

Průběh proudu při vysoké hodnotě Balance AC.

Nízká hodnota Balance AC a výsledný svar.

Nincs látható tisztító hatás.

Průběh proudu při nízké hodnotě Balance AC.

TIG pulzálás

Hagyományos pulzálás

Diagram pro konvenční pulzování TIG.Váltakozó hegesztés és impulzusáram, jellemzően az 1-10 Hz-es frekvenciatartományban. A hegesztőáram segítségével olvasztja meg az anyagot, majd impulzusárammal hűti azt. Vékony anyagok hegesztéséhez, mivel a hegesztési áram alatt csak a hegesztési varrat kevésbé melegszik fel. Kiválóan alkalmas hézagok áthidalására kiegészítő anyaggal. Hegesztett hernyó még kiegészítő anyag nélkül is. Jobb ellenőrzés a hegesztőfürdő felett.

Nagy sebességű pulzálás

Vysokorychlostní pulzování TIG.

Nagyfrekvenciás pulzálás a hegesztés és az impulzusáram között. Az eredmény egy maximálisan stabil ív, megnövelt behatolással, nagyobb hegesztési sebességnél. A szokásos frekvenciatartomány 100 Hz - 500 Hz.

Kézi hegesztés bevont elektródával

HOTSTART funkció

Průběh proudu s funkcí HOTSTART

Megbízhatóan forróindítással meggyújtja az elektródát és tökéletesen megolvasztja azt, hogy a hegesztés kezdetén azonos behatolást biztosítson. Ez a megoldás véget vet a hegesztés kezdetén elkövetett hibáknak, és jelentősen csökkenti a hegesztési hibákat.

Állítható funkciók:
a) - a HOTSTART áram időtartama
b) - a HOTSTART áram szintje

ARCFORCE funkció

Ukázka funkce ARCFORCE
Hegesztés közben az ARCFORCE a hegesztési áram rövid idejű növelésével megakadályozza, hogy az elektróda megtapadjon az olvadékban. Ez a funkció megkönnyíti a nagy cseppekkel történő hegesztést alacsony áramok mellett, különösen rövid hegesztőívek esetén.
Szállítási terjedelem:
Hegesztési forrás VECTOR DIGITAL V241 ACDC
Hegesztőkábelek

Földelő kábel 4 m HD 35-50 gumiköpennyel
Tartozékok

Gáztömlő 2 m VD
Csatlakozó készlet TIG fáklyához

Műszaki paraméterek:
Bemeneti feszültség 50/60 Hz: 1x230 ( /-15%) V
Védelem: 16 A
Üres feszültség: 70 - 80 V
Hegesztési áramtartomány: 10 A - 200 A
Terhelhetőség 50% (40°C-on) (?): 200 A
Terhelhetőség 60% (40°C-on) (?): 180 A
Terhelhetőség 100% (40°C-on) (?): 140 A
Védelmi osztály: IP 23 S
Méretek HxSxM: 530 x 265 x 445 mm
Súly: 23 kg
Gyorscsatlakozók: 35-50

TIG fáklya RL 26 4M Highflex RTC-DD 7 pólusú KO

Jellemzők:

  • Professzionális léghűtéses TIG hegesztőfáklya rendkívül rugalmas tömlőköteggel
  • Ergonomikusan formázott RTC fogantyú puha műanyag elemekkel a megbízható fogás és tartás érdekében
  • Kis fogantyú kialakítás.
  • Rendkívül rugalmas és tartós tömlőköteg
  • Bőrből készült védelem az 1 m hosszú kábelköteghez
  • Egy gomb / Dupla gomb
  • Fogyó alkatrészek nélkül
K0 kapcsolat:
  • Áram: Kábel gyorscsatlakozó 35-50
  • Gáz: Tömlő végzáró sapka nélkül
  • Vezérlés: 7 eres kábel csatlakozó nélkül
Összeállítjuk a fáklyát a hegesztőforrással való használatra.
UpDown vezérléssel vagy potenciométerrel felszerelhető (opcionális felszerelés).

Műszaki paraméterek:
Hossz: 4 m
Hűtési módszer: levegő
Terhelhetőség 35 C: 200 A
Terhelésmérő cella 35 C: 135 A
A w-elektródák átmérője: 0,5 - 3,2 mm
Csatlakozás - áram: SK35
Csatlakozás - gáz: -
Vezérlőcsatlakozó: -


ARGON nyomáspalack patronnal

Tanúsítás, nyomáspróba 10 évig.

Műszaki adatok:
Térfogat - 8 l
Palackszelep - 250 bar

Menet - W 21,8x1/14
súly - 17,2 kg
átmérő - 142 mm
magasság - 823 mm

Tanúsítás: P-PRC-11-01-614501-001
Szabványok: EN 1964-1
Irányelv: 99/36/EK

Tanúsítvány letölthető a szórólap részből

Argon nyomáscsökkentő szelep

Argon nyomáscsökkentő szelep - 2 nyomásmérő
Argon használata.
Ennek van egy túlfolyó anyája az Argon palackhoz.



A készlet tartalma:
  • 1x VECTOR DIGITAL V241 ACDC hegesztő kábelek
  • 1x TIG fáklya RL 26 4m Highflex RTC-DD 7 pólusú KO
  • 1x ARGON 8L nyomáspalack töltéssel
  • 1x Szűkítő szelep - Argon
