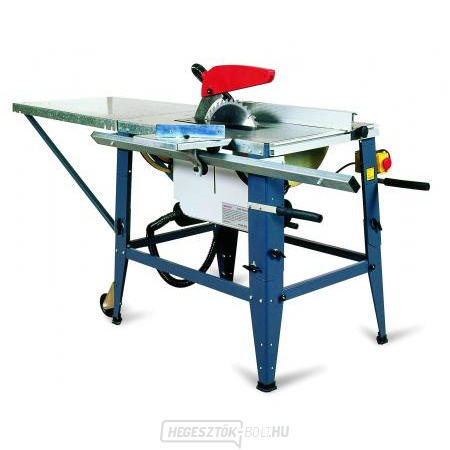

A PROMA PKS-315 S tárcsás fűrész egy már nem gyártott, univerzális állványos fűrész, csúszó asztallal és összecsukható talppal. A modell faanyagok és lemezanyagok pontos keresztirányú, hosszirányú és szögletes vágására szolgál; valódi előnye abban rejlik, hogy a munkadarab egy meghatározott pályán halad, és a kezelő kisebb eltérésekkel tudja megismételni a beállítást, mint egy hagyományos asztali fűrész esetében. A változat egyértelműen a PKS-315 S jelöléssel, a 25000315 kóddal és a 400 V-os tápfeszültséggel azonosítható.
A formázó fűrész kiválasztásakor nem elég csak a felvett teljesítményt figyelembe venni. Fontos a szán hossza, a vágóvezetőnél mért vágási szélesség, a vágási magasság, a támasztófelület mérete, valamint a gép teljes kihúzásakor szükséges helyigény. Ennél a modellnél a formázó rész mérete 230 × 230 mm; a futóút 970 mm, a vágási kapacitást a vezető vonalzó határozza meg, a fő tárcsa pedig 315 × 30 × 3 mm-es specifikációval rendelkezik. Ezeket az adatokat összehasonlítottuk a pontos modell gyártási dokumentációjával; a régebbi adatok esetleges eltéréseit egy külön ellenőrző listában tüntettük fel.
A gép akkor nyújtja a legjobb eredményeket, ha helyesen van beállítva, a szán a tárcsa síkjával párhuzamosan halad, és az ütközőket a szerelés után próba vágással kalibrálták. A megrendelés előtt célszerű ellenőrizni az átjárási útvonalat, az elektromos csatlakozást és a elszívó teljesítményét. A gép méretei: 940 × 2 000 × 1 000 mm.
Miért érdemes éppen a PKS-315 S-t választani
?- A 315 mm-es tárcsa akár 90 mm-es vágási mélységet biztosít. A gyakorlatban ez segít fenntartani a folyamatos munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- A kerekek és a fogantyúk megkönnyítik a műhelyben való mozgatást. A gyakorlatban ez segít fenntartani a zökkenőmentes munkamenetet és csökkenti az élek utólagos igazításának szükségességét.
- A kiegészítő asztal megnöveli a munkaterületet a hosszabb anyagok számára. Ez a gyakorlatban segít fenntartani a zökkenőmentes munkamenetet és csökkenti az élek utólagos igazításának szükségességét.
- Áttekinthetően ellenőrzött paraméterek. A táblázat a pontos modell gyártói forrásain alapul, és nem tesz különbséget a 230 V-os és a 400 V-os változatok között.
Pontos méretre vágás, hosszirányú vágások és lemezmegmunkálás
A méretre vágó kocsi vezeti az anyagot keresztvágás és szegélyezés során, míg a hosszirányú ütköző ismétlődő szalagok és téglalapok vágásához szolgál. Nagy méretű táblák esetén elengedhetetlen a súly elosztása a főasztalra és a kinyúlásra, a tárcsára gyakorolt oldalirányú nyomás elkerülése, valamint az anyag fémalkatrészektől való megtisztítása a vágás előtt. A 90°-os szögnél 90 mm-es, 45°-os szögnél 65 mm-es kapacitás határozza meg, hogy milyen vastag munkadarabot lehet feldolgozni merőleges és ferde beállítás esetén.
A fő vágótárcsa 2 800 min⁻¹ fordulatszámmal működik. A fogak számának és geometriájának az anyagnak kell megfelelnie: más vágótárcsa alkalmas a tömör fa gyors hosszanti vágására, más pedig a laminált vagy furnérlemez látványvágására. Ennél a változatnál nincs külön elővágás, ezért a tiszta, látható él kialakításához különösen fontos az éles, finomfogú tárcsa, a megfelelő kiemelési magasság és a sima előtolás.
Stabilitás, beállítás és elszívás
A munkaasztal mérete 550 × 800 mm; a kiegészítő asztalé szintén 550 × 800 mm, a munkamagasság pedig 820 mm. Az összeszerelés után ellenőrizni kell az asztalok síkosságát, a kocsi holtjátékát, a keresztirányú ütköző merőlegességét és a hosszirányú vonalzó párhuzamosságát. Ismétlődő alkatrészek esetén javasoljuk, hogy végezzen próba vágást, mérje meg az átlós távolságokat, és csak ezután állítsa be az ütközőskálát. Ez a rövid beállítás fontosabb, mint pusztán a szállításkori jelzőállásra támaszkodni.
A porelszívás a fűrészkorong burkolatának részeként van kialakítva. A megfelelő áramlás javítja a vágás láthatóságát, csökkenti a fűrészpor mennyiségét a mechanizmusban, és hozzájárul a szán stabilabb működéséhez. A tömlőnek a lehető legrövidebbnek kell lennie, felesleges éles hajlítások nélkül, és a nyak átmérőjének megfelelő keresztmetszettel. A porelszívás nem helyettesíti a védőburkolatot, a szétnyitó éket és az egyéni védőeszközöket.
A szállítmány tartalma
Az alapkészlet tartalmazza a fűrészlapot, az összecsukható talpat, a kiegészítő asztalt, a mozgó kocsit, a vezető vonalzót, a görgőket, a fogantyúkat és a porelszívóval ellátott burkolatot. Az átvétel és a szerelés előtt javasoljuk, hogy hasonlítsa össze a szállítólevelet a gyártó aktuális kínálatával, mivel a tartozékok a gyártási sorozattól vagy a kereskedelmi csomagolástól függően változhatnak. A fogyóeszközöket mindig az átmérő, a befogónyílás, a megengedett maximális fordulatszám és a forgásirány alapján válassza ki.
Műszaki adatok
| Tápfeszültség | 400 V |
|---|---|
| Motor teljesítménye | 2 475 W |
| Fő fűrészlap | 315 × 30 × 3 mm |
| A fő fűrészlap fordulatszáma | 2 800 min⁻¹ |
| Elővágás | elővágás nélkül |
| Max. bevágás 90° | 90 mm |
| Max. vágási mélység 45°-nál | 65 mm |
| Formázó kocsi / futófelület | 230 × 230 mm; csúszótávolság 970 mm |
| Vágási kapacitás / vezetővonalzó | vezető vonalzó |
| Munkapad | 550 × 800 mm; kiegészítő 550 × 800 mm |
| Munkamagasság | 820 mm |
| Elszívás | elszívással ellátott tárcsaburkolat |
| Nettó tömeg | 63 kg |
| Bruttó tömeg | nem szerepel |
| A gép méretei (H × Sz × M) | 940 × 2 000 × 1 000 mm |
| EAN | 8595105409084 |
Kiknek
ajánlott
a
fűrész A PROMA PKS-315 S tárcsás fűrész azoknak a felhasználóknak ajánlott, akik ismerik a tipikus alkatrészeik méreteit, és pontosabb vezetést igényelnek, mint amit egy alapvető asztali fűrész nyújt. Vásárlás előtt hasonlítsa össze a leghosszabb vágást a szán hosszával, a legszélesebb hosszanti vágást a vonalzó hatótávolságával, valamint az anyag magasságát a kívánt szögben történő vágással. Vegye figyelembe a gép előtti, mögötti és a kar oldalán lévő kezelői teret is; a gép testének katalógusban szereplő alaprajza nem azonos a biztonságos munkaterülettel.
Munka közben viseljen szem- és hallásvédőt, használjon megfelelő elszívást és tolókarral ellátott szerszámot. A munkadarabot egyenletesen, erőltetés nélkül vezesse, kezeit tartsa távol a vágási vonaltól, és a tárcsa cseréje vagy beállítása előtt válassza le a gépet az áramellátásról. Háromfázisú változatok esetén a bekötés után egy szakembernek ellenőriznie kell a forgásirány helyességét.
További méret- és teljesítményváltozatokat a formázó fűrészek kategóriájában talál. Megtekintheti a PROMA márka egyéb gépeit is. A gyakorlati kiválasztási szempontokat, az alap- és professzionális gépek közötti különbségeket, valamint a műhely helyigényére vonatkozó ajánlásokat a „Hogyan válasszunk formázó fűrészt?” című tanácsadó cikk foglalja össze.
Gyakran feltett kérdések
A PKS-315 S alkalmas laminált anyagok vágására?
Igen, ha megfelelő éles vágókorongot, pontosan beállított vezetést és egyenletes előtolást alkalmaz. Mivel a modell nem rendelkezik külön elővágóval, nagyobb figyelmet kell fordítani a finomfogú vágókorong kiválasztására és a beállítás minőségére.
Mennyi helyre van szükség a gép körül?
Ne csak a 940 × 2 000 × 1 000 mm-es méretekkel számoljon, hanem a szán, a kinyúló kar és a leghosszabb megmunkálandó munkadarab teljes mozgásával is. A biztonságos átjárónak nem szabad az anyag pályájába behatolnia.
Milyen elszívást válasszunk?
A gép elszívója a tárcsát fedő elszívóburkolat. Az elszívónak megfelelő áramlási sebességgel és alnyomással kell rendelkeznie; a teljesítményt csökkentik a hosszú tömlők, a kis átmérőjű csatlakozók és az eltömődött szűrő.
Szükséges-e a fűrészt a szállítás után beállítani?
Igen. A felállítás után ellenőrizze az asztalok síkosságát, a szán párhuzamosságát, az ütköző merőlegességét, a kinyitó éket, és próba vágással ellenőrizze a méretet és a szöget is. A szállítás utáni beállítás a formázó fűrész üzembe helyezésének szokásos része.
