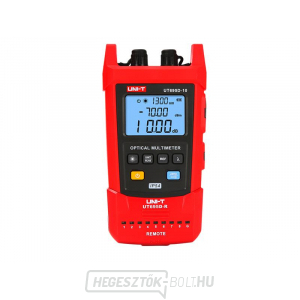

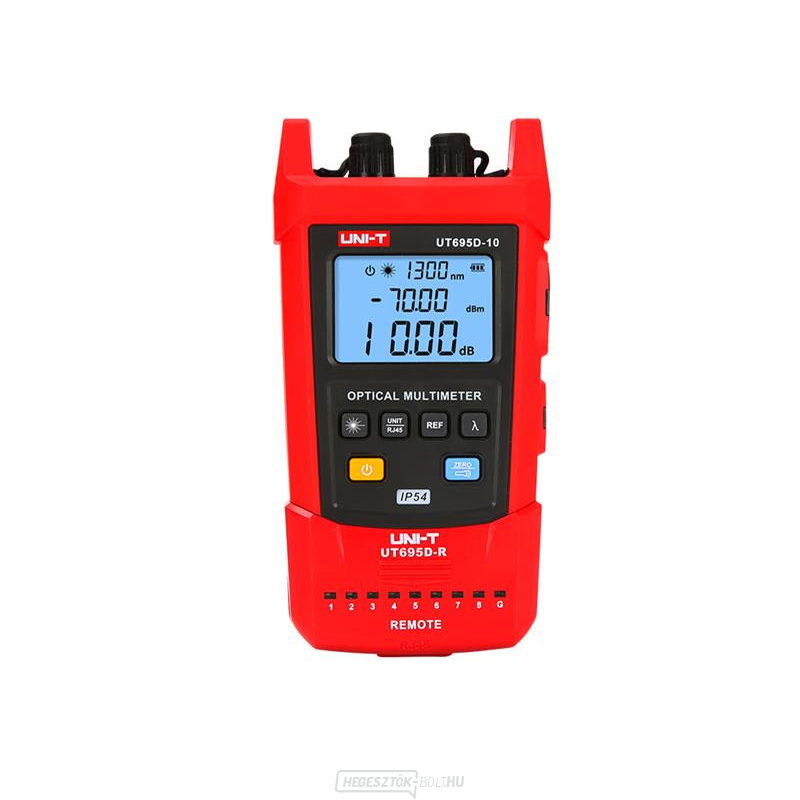

UNI-T UT695D-10 száloptikai teszter
Az UT695D-10 kézi mini optikai multiméter három funkciót integrál: optikai jelteljesítmény mérése, optikai szál folytonosságának érzékelése és LAN kábel vezetékrend tesztelése. A műszer ergonomikus kialakítású, nagyfokú por- és vízállósággal (IP54) rendelkezik, és az optikai távközlési hálózatok építésében és karbantartásában való professzionális használatra tervezték. A műszer beépített univerzális FC/SC/ST száloptikai csatlakozókkal rendelkezik. A bal oldali csatlakozóban egy 650 nm-es hullámhosszúságú és 10 mW optikai teljesítményű lézerforrás kimenete található, amely elegendő akár 10 km hosszúságú száloptikai kábelek méréséhez és az ezeken a kábeleken található hibák felderítéséhez. A jobb oldali optikai csatlakozó egy optikai teljesítménymérő bemenete 800 és 1700 nm közötti kalibrált hullámhosszon, lnGaAs detektorral. Ezen a bemeneten az optikai multiméter automatikusan azonosítani tudja a fényforrás által kibocsátott 0 Hz, 270 Hz, 1000 Hz és 2000 Hz modulációs frekvenciát. A bejövő sugár abszolút teljesítménye lineáris értékekben (nW, μW, mW) vagy logaritmikus értékekben (dBm-ben) mérhető.
Az optikai szál vagy a passzív optikai elemek relatív teljesítményvesztesége is mérhető. A műszer rendkívül széles optikai teljesítmény-vizsgálati tartományt, automatikus fénymodulációs frekvenciaazonosítást, automatikus kikapcsolást, hullámhossz-memóriát, felhasználói kalibrációt, kijelző háttérvilágítást, beépített LED-es zseblámpát tartalmaz. A fémes LAN-vezetékek vizsgálatához mind a főegység, mind a levehető vevőrész RJ45-ös csatlakozókkal rendelkezik, amelyekhez kilenc jelző LED sorozat tartozik. A készülék megfelel az EN61326-1: 2013 és az EN61326-2-2: 2013 szabványoknak.
Termékparaméterek:
- optikai szálak abszolút sugárzási teljesítményének mérése
- passzív elemek és hosszú optikai szálszakaszok sugárzási teljesítményveszteségének mérése
- optikai együttes hibájának észlelése, optikai szál töréspontjának helyének meghatározása
- optikai együttes azonosítása végpontok között
- egyidejű mérés lineáris egységekben (mW, nW, μW) és logaritmikus (dBm) egységekben
- 650 nm/10 mW optikai adó
- optikai vevő kalibrált hullámhosszokkal
- sugármoduláció érzékelése
- felhasználói önkalibrációs funkció
- felhasználói önkalibrációs funkció lítium akkumulátoros tápegység ≥60 órás üzemidővel
- cseppállóság 2 méterről
- por- és vízállóság IP54 (csak a főegység)
- fémhuzal-sorozatvizsgálat a LAN-kábelekben
Műszaki paraméterek:
-
- az optikai teljesítménymérő detektorának típusa: lnGaAs
- az optikai teljesítménymérő hullámhossz-tartománya: 800 nm és 1700 nm között
- a vevő kalibrált hullámhosszai: 850 nm, 980 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm, 1650 nm
- teljesítménymérési tartomány: -70 ~ 3dBm
- teljesítménymérési bizonytalanság: ± 5%
- kijelző felbontása: lineáris: 0,1% ; logaritmikus: 0,01 dBm
- hibakereső - lézerforrás: 650 nm±10 nm hullámhossz
- forrásteljesítmény: 10 mW (max. 8-10 km mérhető optikai szálhossz)
- kijelző: többsoros, háttérvilágítással, 42 mm x 33 mm
- tápellátás: 1050mAh lítium akkumulátor
- üzemidő egy töltéssel: ≥60 óra
- energiafogyasztás: < 30 mA, ha a vizuális hibakereső funkció ki van kapcsolva
- energiafogyasztás: < 130 mA, ha a vizuális hibakereső funkció be van kapcsolva
- alacsony akkumulátor-jelzés: 3,3 V-nál
- automatikus kikapcsolás: 3 V-nál
- beépített LED-es zseblámpa
- üzemi hőmérséklet/páratartalom: 0°C - 40°C / 20 - 75% RH (nem kondenzáló)
- tárolási hőmérséklet/páratartalom:
- üzemi magasság: ≤2000 m
- védettség: IP54 (csak a főegység)
- termék színe: piros és szürke
- termék mérete: 132 x 68 x 31 mm
- termék nettó tömege: 168 g
Egyedi csomagtartalom:
- UT695D-10 tesztelő: 1 db
- USB töltőkábel: 1 db
- beépített LiPo 1050mAh akkumulátor: 1 db
- angol, cseh, szlovák használati utasítás: 1 db
Nagykereskedelmi csomagolás:
- standard kartondoboz mennyisége: 10 db
- standard karton mérete: 305 x 270 x 130 mm
- teljes karton súlya: kb. 2,7 kg
